Bảng mã lỗi Servo Xinje và hướng dẫn sửa chữa khắc phục cho máy chạy

Servo Xinje là một trong những dòng servo được sử dụng phổ biến trong các hệ thống máy tự động, máy CNC, máy đóng gói, máy cắt, máy in, và nhiều dây chuyền sản xuất hiện đại. Nhờ giá thành hợp lý, độ ổn định cao và khả năng tích hợp tốt với PLC Xinje, dòng servo này ngày càng được nhiều doanh nghiệp lựa chọn.

Tuy nhiên trong quá trình vận hành, servo Xinje đôi khi sẽ xuất hiện các mã lỗi (alarm code). Những mã lỗi này giúp kỹ thuật viên nhanh chóng xác định nguyên nhân sự cố để sửa chữa kịp thời, tránh làm gián đoạn dây chuyền sản xuất.

Bài viết dưới đây sẽ tổng hợp bảng mã lỗi servo Xinje đầy đủ nhất, đồng thời cung cấp hướng dẫn sửa chữa, khắc phục lỗi chi tiết, giúp máy nhanh chóng hoạt động trở lại ổn định.

1. Servo Xinje là gì?

Servo Xinje là hệ thống truyền động chính xác gồm driver servo và động cơ servo, được sử dụng để điều khiển vị trí, tốc độ và moment trong các hệ thống tự động hóa.

Một bộ servo Xinje thông thường gồm:

• Driver servo Xinje

• Motor servo Xinje

• Cáp encoder

• Cáp nguồn động cơ

• Bộ điều khiển PLC hoặc HMI

Servo Xinje thường được ứng dụng trong các thiết bị như:

• Máy đóng gói tự động

• Máy cắt CNC

• Máy khắc laser

• Máy in công nghiệp

• Máy dán nhãn

• Máy chế biến thực phẩm

• Robot công nghiệp

Ưu điểm nổi bật của servo Xinje:

• Giá thành hợp lý

• Điều khiển chính xác cao

• Tốc độ phản hồi nhanh

• Dễ cài đặt và cấu hình

• Tương thích tốt với PLC Xinje

• Hoạt động ổn định trong môi trường công nghiệp

Tuy nhiên nếu lắp đặt hoặc vận hành không đúng kỹ thuật, servo có thể phát sinh các lỗi alarm.

2. Nguyên nhân khiến servo Xinje báo lỗi

Trước khi tìm hiểu bảng mã lỗi, cần hiểu rõ những nguyên nhân phổ biến khiến servo Xinje phát sinh lỗi.

Các nguyên nhân thường gặp gồm:

• Lỗi kết nối encoder

• Lỗi quá tải động cơ

• Lỗi nguồn cấp không ổn định

• Lỗi cài đặt tham số servo

• Lỗi tín hiệu điều khiển

• Lỗi cơ khí máy

• Lỗi driver servo

• Lỗi động cơ servo

• Lỗi truyền thông với PLC

Một số lỗi có thể xử lý nhanh chóng, nhưng cũng có những lỗi cần kiểm tra chuyên sâu.

3. Cách đọc mã lỗi servo Xinje

Khi servo Xinje gặp sự cố, driver sẽ hiển thị mã lỗi trên màn hình LED hoặc thông qua hệ thống HMI.

Các mã lỗi thường có dạng:

• AL.001

• AL.002

• AL.010

• AL.020

• AL.030

Ý nghĩa của từng mã sẽ tương ứng với một loại sự cố cụ thể.

Việc hiểu đúng mã lỗi sẽ giúp:

• Xác định chính xác nguyên nhân

• Tiết kiệm thời gian sửa chữa

• Tránh thay thế linh kiện không cần thiết

• Giảm thời gian dừng máy

4. Bảng mã lỗi servo Xinje phổ biến

Dưới đây là các mã lỗi thường gặp trong servo Xinje.

• AL.001 – Sửa chữa servo Xinje Lỗi quá dòng (Overcurrent)

Nguyên nhân:

• Động cơ bị kẹt cơ khí

• Tải quá nặng

• Cáp động cơ bị chạm

• Driver servo bị hỏng

Cách khắc phục:

• Kiểm tra cơ cấu máy có bị kẹt hay không

• Kiểm tra tải cơ khí

• Kiểm tra dây nguồn động cơ

• Khởi động lại servo

• Nếu lỗi vẫn xuất hiện cần kiểm tra driver

• AL.002 – Sửa chữa servo Xinje Lỗi quá áp (Overvoltage)

Nguyên nhân:

• Điện áp nguồn cao

• Hệ thống phanh tái sinh không hoạt động

• Dừng động cơ quá nhanh

Cách khắc phục:

• Kiểm tra nguồn điện cấp

• Lắp điện trở xả (braking resistor)

• Điều chỉnh thời gian giảm tốc

• AL.003 – Sửa chữa servo Xinje Lỗi điện áp thấp (Undervoltage)

Nguyên nhân:

• Nguồn điện yếu

• Nguồn không ổn định

• Dây nguồn lỏng

Cách xử lý:

• Kiểm tra nguồn điện

• Siết chặt đầu nối

• Kiểm tra nguồn cấp driver

• AL.004 – Sửa chữa servo Xinje Lỗi quá nhiệt driver

Nguyên nhân:

• Driver hoạt động liên tục

• Tản nhiệt kém

• Quạt làm mát hỏng

• Môi trường quá nóng

Khắc phục:

• Kiểm tra quạt làm mát

• Cải thiện thông gió tủ điện

• Giảm tải hệ thống

• AL.005 – Sửa chữa servo Xinje Lỗi encoder

Nguyên nhân:

• Cáp encoder lỏng

• Encoder hỏng

• Nhiễu tín hiệu

Khắc phục:

• Kiểm tra dây encoder

• Thay encoder nếu cần

• Chống nhiễu tín hiệu

• AL.006 – Sửa chữa servo Xinje Lỗi quá tải (Overload)

Nguyên nhân:

• Tải máy quá nặng

• Ma sát cơ khí lớn

• Thời gian tăng tốc quá nhanh

Khắc phục:

• Kiểm tra cơ cấu máy

• Giảm tải

• Điều chỉnh thông số servo

• AL.007 – Sửa chữa servo Xinje Lỗi sai lệch vị trí

Nguyên nhân:

• Động cơ không theo kịp lệnh

• Encoder lỗi

• Cơ cấu cơ khí bị kẹt

Khắc phục:

• Kiểm tra cơ cấu

• Kiểm tra encoder

• Tăng moment servo

• AL.008 – Sửa chữa servo Xinje Lỗi mất tín hiệu encoder

Nguyên nhân:

• Đứt dây encoder

• Jack cắm lỏng

• Encoder hỏng

Khắc phục:

• Kiểm tra dây

• Cắm lại jack

• Thay encoder

• AL.009 – Sửa chữa servo Xinje Lỗi truyền thông

Nguyên nhân:

• Cáp truyền thông lỗi

• Cài đặt sai

• PLC không gửi tín hiệu

Khắc phục:

• Kiểm tra cáp RS485 hoặc CAN

• Kiểm tra tham số

• Kiểm tra PLC

• AL.010 – Sửa chữa servo Xinje Lỗi quá tốc độ

Nguyên nhân:

• Tốc độ cài đặt quá cao

• Điều khiển không ổn định

Khắc phục:

• Giảm tốc độ

• Điều chỉnh tham số servo

5. Một số lỗi servo Xinje ít gặp nhưng nguy hiểm

Ngoài các lỗi phổ biến, servo Xinje còn có một số lỗi nghiêm trọng cần xử lý ngay.

• AL.020 – Sửa chữa servo Xinje Lỗi phần cứng driver

Nguyên nhân:

• Driver hỏng linh kiện

• Cháy mạch công suất

Cách xử lý:

• Kiểm tra driver

• Sửa hoặc thay mới

• AL.021 – Sửa chữa servo Xinje Lỗi bộ nhớ

Nguyên nhân:

• Lỗi bộ nhớ EEPROM

• Lỗi firmware

Khắc phục:

• Reset driver

• Nạp lại firmware

• AL.030 – Sửa chữa servo Xinje Lỗi hệ thống

Nguyên nhân:

• Driver lỗi nội bộ

• Mạch điều khiển bị hỏng

Khắc phục:

• Kiểm tra driver

• Thay driver

6. Quy trình kiểm tra servo Xinje khi báo lỗi

Khi servo báo lỗi, kỹ thuật viên nên kiểm tra theo trình tự sau:

Bước 1: Xác định mã lỗi

• Quan sát màn hình driver

• Ghi lại mã alarm

Bước 2: Kiểm tra cơ khí

• Kiểm tra trục máy

• Kiểm tra dây curoa

• Kiểm tra tải

Bước 3: Kiểm tra dây điện

• Dây encoder

• Dây nguồn

• Dây tín hiệu

Bước 4: Kiểm tra nguồn

• Đo điện áp cấp

• Kiểm tra ổn định nguồn

Bước 5: Kiểm tra driver

• Reset driver

• Kiểm tra thông số

7. Hướng dẫn reset lỗi servo Xinje

Sau khi xử lý nguyên nhân, cần reset lỗi để servo hoạt động lại.

Các cách reset gồm:

• Reset bằng nút trên driver
• Reset bằng PLC
• Reset bằng phần mềm
• Tắt mở nguồn driver

Lưu ý:

• Chỉ reset khi đã khắc phục lỗi

• Không reset khi chưa xác định nguyên nhân

8. Cách phòng tránh lỗi servo Xinje

Để hạn chế lỗi servo trong quá trình vận hành, cần thực hiện các biện pháp sau.

• Lắp đặt đúng kỹ thuật
• Kiểm tra dây encoder chống nhiễu
• Sử dụng nguồn điện ổn định
• Bảo trì hệ thống định kỳ
• Kiểm tra cơ khí thường xuyên
• Không vận hành quá tải
• Đảm bảo tủ điện thông gió tốt

Ngoài ra cần đào tạo kỹ thuật viên hiểu rõ hệ thống servo.

9. Bảo trì servo Xinje đúng cách

Bảo trì định kỳ giúp tăng tuổi thọ servo.

Các công việc bảo trì gồm:

• Vệ sinh tủ điện

• Kiểm tra quạt làm mát

• Kiểm tra cáp encoder

• Kiểm tra cáp nguồn

• Kiểm tra cơ cấu máy

• Kiểm tra nhiệt độ hoạt động

Nên bảo trì mỗi:

• 3 tháng

• 6 tháng

• 1 năm

Tùy môi trường làm việc.

10. Kết luận

Servo Xinje là thiết bị quan trọng trong các hệ thống tự động hóa hiện đại. Trong quá trình vận hành, việc xuất hiện các mã lỗi là điều khó tránh khỏi.

Việc hiểu rõ bảng mã lỗi servo Xinje và biết cách khắc phục nhanh chóng sẽ giúp:

• Giảm thời gian dừng máy

• Tăng hiệu suất sản xuất

• Tiết kiệm chi phí sửa chữa

• Bảo vệ hệ thống máy móc

Hy vọng bài viết này đã cung cấp cho bạn thông tin chi tiết về bảng mã lỗi servo Xinje và cách sửa chữa hiệu quả, giúp hệ thống máy luôn hoạt động ổn định và bền bỉ.

Nếu bạn là kỹ thuật viên hoặc người vận hành máy, hãy lưu lại tài liệu này để sử dụng khi cần thiết.

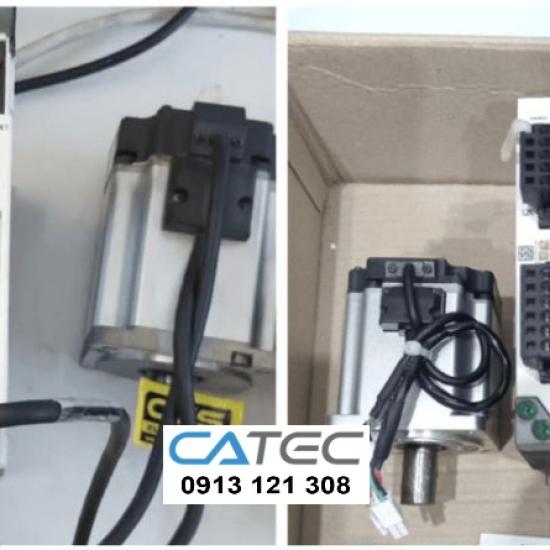

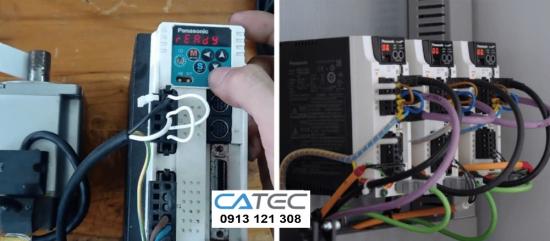

Dưới đây là một số hình ảnh servo các hãng Delta, Mitsubishi, Omron, INVT, Fanuc, Xinje, Panasonic, Beckhoff, Teco, Yaskawa, Schneider đang trong quá trình được sửa chữa tại CATECAutomation
