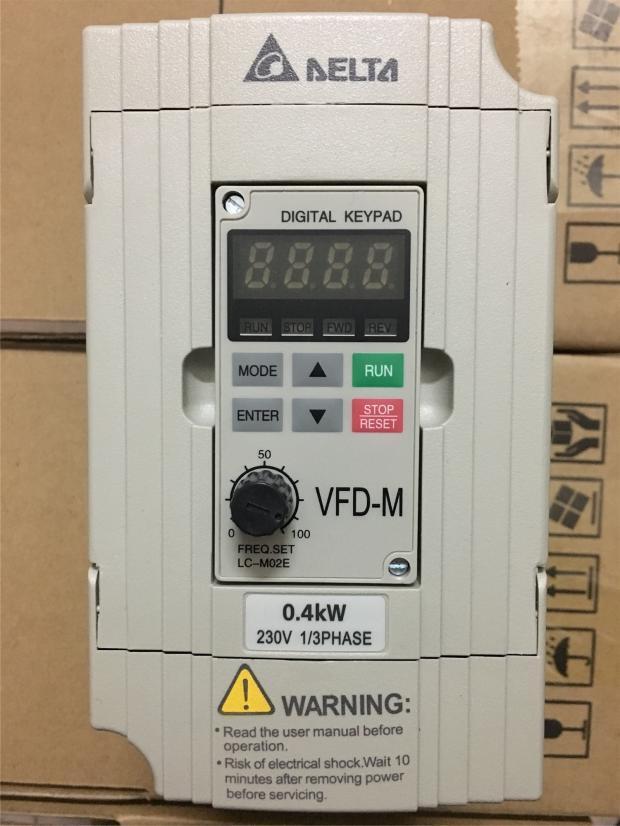

Biến tần Delta 1hp VFD007M21A, công suất 400W, 1 pha 220VAC

Tìm Hiểu Chi Tiết Về Biến Tần Delta VFD004M21A – Giải Pháp Tối Ưu Cho Điều Khiển Động Cơ

Trong thời đại công nghiệp 4.0, việc tự động hóa và tối ưu hóa hệ thống sản xuất là một yếu tố then chốt giúp doanh nghiệp nâng cao năng suất và giảm chi phí vận hành. Một trong những thiết bị đóng vai trò quan trọng trong hệ thống điều khiển động cơ là biến tần Delta VFD004M21A. Với nhiều ưu điểm vượt trội, dòng biến tần này đang được ứng dụng rộng rãi trong các nhà máy, xưởng sản xuất và hệ thống điều khiển tự động.

1. Biến Tần Là Gì? Vai Trò Của Biến Tần Trong Hệ Thống Tự Động Hóa

1.1 Khái niệm biến tần

Biến tần là thiết bị điện tử dùng để thay đổi tần số và điện áp đầu ra, nhằm điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều. Thay vì để động cơ hoạt động ở tốc độ cố định, biến tần cho phép linh hoạt điều chỉnh tốc độ phù hợp với yêu cầu từng công đoạn trong quy trình sản xuất.

1.2 Tại sao cần dùng biến tần?

Việc sử dụng biến tần giúp:

• Tiết kiệm điện năng

• Giảm hao mòn cơ khí

• Tăng tuổi thọ cho động cơ

• Điều khiển chính xác tốc độ và mô-men

• Dễ dàng tích hợp với các hệ thống tự động hóa

2. Giới Thiệu Về Biến Tần Delta VFD004M21A

2.1 Delta – Thương hiệu uy tín hàng đầu

Delta là thương hiệu nổi tiếng đến từ Đài Loan, chuyên sản xuất các thiết bị điện, điện tử công nghiệp như PLC, HMI, biến tần… Các sản phẩm của Delta luôn được đánh giá cao về độ bền, chất lượng và giá thành hợp lý.

2.2 Thông số kỹ thuật của biến tần Delta VFD004M21A

Biến tần Delta VFD004M21A thuộc dòng M – dòng phổ thông của Delta, phù hợp với các ứng dụng yêu cầu điều khiển tốc độ đơn giản đến trung bình.

3. Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Tần Delta VFD004M21A

3.1 Cấu tạo cơ bản

Biến tần Delta VFD004M21A bao gồm các thành phần chính:

• Bộ chỉnh lưu (Rectifier): Biến đổi dòng xoay chiều AC thành dòng một chiều DC

• Mạch lọc (DC Bus): Ổn định điện áp DC

• Bộ nghịch lưu (Inverter): Biến đổi dòng DC thành AC có tần số thay đổi

• Bộ xử lý trung tâm (CPU): Điều khiển toàn bộ hoạt động của biến tần

• Mạch giao tiếp: Kết nối với các thiết bị ngoại vi như PLC, HMI, cảm biến

• Bảng điều khiển: Gồm màn hình LED và các phím chức năng

3.2 Nguyên lý hoạt động

Biến tần hoạt động theo 3 bước:

1. Nhận dòng điện xoay chiều từ nguồn vào

2. Chuyển đổi thành dòng một chiều thông qua bộ chỉnh lưu

3. Biến dòng DC thành dòng AC với tần số tùy chỉnh thông qua bộ nghịch lưu

Bằng cách thay đổi tần số của dòng điện xoay chiều đầu ra, biến tần điều khiển tốc độ động cơ một cách hiệu quả và linh hoạt.

4. Ưu Điểm Nổi Bật Của Biến Tần Delta VFD004M21A

4.1 Tiết kiệm điện năng tối ưu

Một trong những ưu điểm lớn nhất khi sử dụng biến tần Delta VFD004M21A là khả năng tiết kiệm điện. Thay vì cho động cơ hoạt động ở tốc độ tối đa mọi lúc, biến tần giúp điều chỉnh tốc độ theo tải thực tế, từ đó giảm điện năng tiêu thụ đáng kể.

4.2 Dễ dàng cài đặt và vận hành

Giao diện điều khiển của biến tần Delta VFD004M21A rất thân thiện, dễ sử dụng, giúp người vận hành không gặp khó khăn khi cài đặt các thông số cần thiết.

4.3 Hoạt động ổn định, bền bỉ

Được thiết kế với tiêu chuẩn công nghiệp, biến tần Delta VFD004M21A có khả năng hoạt động ổn định trong môi trường khắc nghiệt, chịu nhiệt tốt, chống bụi hiệu quả.

4.4 Tích hợp nhiều tính năng bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá áp, thấp áp

• Bảo vệ quá nhiệt

• Cảnh báo lỗi động cơ

• Tự động khởi động lại sau sự cố

4.5 Giá thành hợp lý

So với các dòng biến tần cùng công suất từ thương hiệu khác, biến tần Delta VFD004M21A có mức giá rất cạnh tranh, phù hợp cho cả cá nhân, doanh nghiệp nhỏ đến vừa.

5. Ứng Dụng Thực Tế Của Biến Tần Delta VFD004M21A

Biến tần Delta VFD004M21A được ứng dụng rộng rãi trong nhiều lĩnh vực:

5.1 Trong sản xuất công nghiệp

• Điều khiển băng tải

• Máy cắt, máy cuốn, máy nạp liệu

• Máy in, máy cán, máy dập

5.2 Trong nông nghiệp

• Điều khiển bơm tưới tự động

• Hệ thống quạt thông gió chuồng trại

• Máy xay xát, sàng lúa

5.3 Trong dân dụng và thương mại

• Điều khiển thang máy, thang cuốn

• Hệ thống quạt hút gió nhà xưởng

• Bơm nước cao tầng

6. Hướng Dẫn Cài Đặt Biến Tần Delta VFD004M21A

6.1 Sơ đồ đấu dây cơ bản

• Nguồn vào: L1, L2 (1 pha 220V)

• Đầu ra động cơ: U, V, W (3 pha)

• Cổng điều khiển: Tích hợp các chân điều khiển số và tương tự

• Cổng truyền thông: RS-485 (Modbus RTU)

6.2 Các bước cài đặt cơ bản

1. Cấp nguồn và khởi động biến tần

2. Cài đặt tần số làm việc (P01 = 50Hz)

3. Cài đặt chế độ điều khiển (P02 = 0: V/f)

4. Cài đặt thông số động cơ: điện áp, dòng, tần số định mức

5. Cài đặt chân điều khiển hoặc sử dụng keypad

6. Lưu lại cấu hình

Sơ đồ chân biến tần Delta VFD-M

Cách đọc mã hàng biến tần Delta VFD-M

Biến tần Delta VFD004M21A là giải pháp tối ưu cho việc điều khiển động cơ công suất nhỏ (0.4kW), mang lại hiệu quả tiết kiệm điện, bảo vệ động cơ và dễ dàng tích hợp vào hệ thống tự động hóa. Với những ưu điểm vượt trội, đây là sự lựa chọn hàng đầu cho các ứng dụng công nghiệp và dân dụng.

Nếu bạn đang tìm kiếm một biến tần Delta VFD004M21A chất lượng, hãy liên hệ ngay với các nhà cung cấp uy tín để được tư vấn và hỗ trợ tốt nhất!

Hình ảnh kho hàng biến tần Delta

Tài liệu kỹ thuật biến tần Delta VFD-M:

Catalog biến tần delta VFD-M: Chi tiết

Tài liệu tiếng anh User Manual biến tần delta VFD-M: Chi tiết

Tài liệu tiếng Việt biến tần delta VFD-M: Chi tiết

Lỗi và cách xử lý lỗi biến tần delta VFD-M: Chi tiết

5. Ứng dụng biến tần Delta VFD-M

Dùng cho đa dạng các ứng dụng khác nhau như Máy đóng gói,máy làm bánh bao,máy chạy bộ,quạt điều khiển nhiệt độ / độ ẩm cho nông nghiệp và nuôi trồng thủy sản, máy trộn để chế biến thực phẩm, máy nghiền, máy khoan, máy tiện thủy lực cỡ nhỏ, thang máy, thiết bị sơn phủ, máy phay cỡ nhỏ, cánh tay robot của máy phun (kẹp), máy bào gỗ (máy bào gỗ hai mặt), máy uốn mép vv....

Ngoài ra chúng tôi còn cung cấp dịch vụ sửa biến tần Delta uy tín tại TP HCM

-Chuyên Nhận sửa chữa Biến Tần Delta khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ....

- Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

- Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor),

- Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, ...

Biến tần Delta được chúng tôi nhập khẩu và bán ủy quyền tại Việt Nam. Chúng tôi chuyên nhận sữa chữa biến tần hãng Delta trên toàn quốc.

Với nhu cầu sử dụng cao và hoạt động liên tục chắc chắn biến tần Delta sẽ xảy ra lỗi , hỏng hóc. Những nguyên nhân gây nên là do môi trường , tác động con người, điện áp không ổn định, công tác vệ sinh và bảo trì chưa thực sự hiệu quả. Nhằm đám ứng nhu cầu sửa chữa biến tần Danfoss cho doanh nghiệp , nhà máy DỊCH VỤ SỬA BIẾN TẦN DELTA VFD-B, VFD-M, VFD-E, VFD-F, VFD-S,… uy tín – chuyên nghiệp – bảo hành dài lâu.

Công ty chúng tôi là nhà cung cấp linh kiện chính hãng và là đại diện ủy quyền chuyên sữa, cài đặt , lắp đặt biến tần delta giá rẻ nhất thị trường

CATEC chuyên nhận sửa chữa biến tần Delta VFD-B, VFD-E, VFD-F, VFD-S,...gặp lỗi như sau

Biến tần delta báo lỗi OC: Over Current
Biến tần delta báo lỗi GFF: Ground Fault

Biến tần delta báo lỗi OV: Over Voltage

Biến tần delta báo lỗi Lv: Low Voltage

Biến tần delta báo lỗi OH: Over Heat

Biến tần delta báo lỗi OL: Overload

Biến tần delta báo lỗi PHL: Phase Loss

Các biến tần bị sét đánh, cháy mạch…Các lỗi do cài đặt, mất chương trình trong vỉ vi điều khiển

NGOÀI SỬA CHỮA BIẾN TẦN DELTA CHÚNG TÔI CÒN NHẬN SỬA BIẾN TẦN CỦA CÁC HÃNG : Sửa Biến tần Misubishi , Sửa chữa biến tần Siemens, Sửa Biến tần ABB, Sửa Biến tần Omron, Sửa Biến tần Panasonic, Sửa chữa Biến tần Danfoss, Sửa Biến tần LS, Sửa Biến tần Fuji, Sửa Biến tần Yaskawa, Sửa Biến tần Keb, Sửa Biến tần Lenze,… và nhiều hãng khác đến từ Châu Âu, Đài Loan, Đức , Trung Quốc, Nhật Bản ,…

✓ Kỹ sư trải qua các khóa huấn luyện nâng cao kỹ thuật sẽ phục vụ chu đáo và chất lượng, giá sữa chữa biến tần delta rẻ nhất VN

✓ Dịch vụ nhanh chóng và chuyên nghiệp

✓ Chi phí sửa Biến tần delta chữa hợp lý

✓ Linh kiện sửa chữa Biến tần delta , thay mới Biến tần delta hoàn toàn mới 100%

✓ Dịch vụ bảo hành Biến tần delta sau sửa chữa lâu dài

Các trường hợp thường gặp khi sửa chữa biến tần Delta
Sửa Biến tần Delta gặp sự cố dẫn đến việc động cơ hoạt động không ổn định.
Sửa Biến tần Delta Nóng động cơ, động cơ rung, lắc, động cơ gầm, phát ra nhiều tiếng ồn.
Sửa Biến tần Delta hư nguồn, nổ IGBT , cháy điện trở mồi.
Sửa Biến tần Delta bị hư IC xung, hư chỉnh lưu,
Sửa Biến tần Delta Mất xung kích dẫn đến không có áp ngõ ra,
Sửa Biến tần Delta Lệch pha áp ngõ ra, 3 pha ngõ ra không đều.
CÁC LỖI THƯỜNG GẶP Ở BIẾN TẦN DELTA
• Biến tần báo lỗi OV ( Over Voltge ) tức là quá áp,cần phải kiểm tra điện áp cấp, hoặc điện áp DC bus
• Biến tần báo lỗi OL ( Over Load ) là lỗi quá tải. Cần kiểm tra phía motor có vấn đề gì không,có bị kẹt không….
• Biến tần báo lỗi OH ( Over Heat ) là lỗi quá nhiệt. Cần kiểm tra nhiệt độ môi trường có nóng quá không, quạt biến tần còn hoạt

động không….

Giới thiệu sơ bộ một số dòng biến tần Delta

VFD-EL: Chạy ứng dụng các tải nhẹ như băng tải, bơm có tích hợp tính năng điều khiển PID chuyên dùng dãy công suất từ 0,4kw đến 3,7kw. Các Model thường hay sửa chữa ( VFD004EL43A, VFD004EL21A, VFD015EL43A, VFD015EL21A, VFD022EL43A, VFD037EL43A).

VFD-E chạy ứng dụng với các tải trung như dầ biên cẩu trục, băng tải loại nặng, máy giặt công nghiệp, cảo đùn, máy dệt tròn… Các Model thường hay sửa chữa (VFD004E43A, VFD04E21A, VFD015E43A, VFD015E21A, VFD022E43A, VFD037E43A, VFD055E43A, VFD075E43A, VFD110E43A, VFD115E43A, VFD185E43A, VFD220E43A)

VFD-B chạy ứng dụng tải năng như máy sợi con, máy li tâm, cẩu trục, máy nghiền. Dòng Model VFD-B đã ngưng sản suất thay vào đó là Model VFD-C2000. Các Model thường hay sửa chữa ( VFD004B43A, VFD004B21A, VFD0015B43A, VFD015B21A, VFD022B43A, VFD022B21A, VFD037B43A, VFD110B43A, VFD150B43A, VFD185B43A, VFD220B43A, VFD370B43A, VFD450B43A, VFD550B43A, VFD750B43A, VFD900B43A, VFD1100B43A, VFD1320B43A, VFD1600B43A)

VFD-F Chạy ứng dụng cho các tải nhẹ tải bơm, tại quạt.. DÒng Model VFD-E cũng đã ngưng sản suất thay thế bẳng dòng Model VFD-CP2000. Các Model thường hay sửa chữa ( VFD110F43A, VFD115F43A, VFD185F43A, VFD220F43A, VFD300F43A, VFD370F43A, VFD450F43A, VFD550F43A, VFD750F43A, VFD900F43A, VFD1100F43A, VFD1320F43A, VFD1600F43A)

VFD-CP2000 Là dòng biến tần Delta thay thế cho Model VFD-F, VFDFG. Với nhiều tính năng điều khiển vượt trội, có tích hợp chế độ điều khiển PID chuyên dùng tải bơm, tải quạt. Các Model thường hay sửa chữa (VFD115CP43A, VFD185CP43A, VFD220CP43A, VFD300CP43A, VFD370CP43A, VFD450CP43A, VFD550CP43A, VFD750CP43A, VFD900CP43A, VFD1100CP43A, VFD1320CP43A, VFD1850CP43A, VFD2220CP43A )

VFDC2000 chuyên dùng chạy tải nặng như cẩu trục, bơm cát, máy đùn công suất lớn, máy nghiền… nhận 3 cổng Analog ngõ vào, 2 Analog ngõ ra, có tích hợp lập trình PLC để đáp ứng các giải pháp điều khiển phức tạp. Với các Model thường hay sửa chữa ( VFD022C43A, VFD022C23A, VFD110C43A, VFD115C43A, VFD185C43A, VFD220C43A, VFD220C23A, VFD0300C43A, VFD300C23A, VFD370C43A, VFD370C23A, VFD450C43A, VFD550C43A, VFD750C43A, VFD900C43A, VFD1320C43A, VFD1850C43A, VFD2200C43A, VFD4500C43a
