Thông số kỹ thuật chính

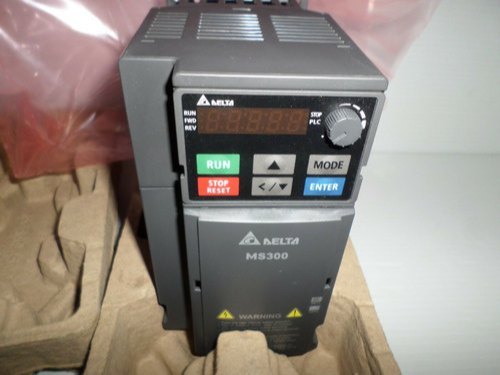

• Model: VFD9A0MS43ANSAA

• Dòng sản phẩm: Delta MS300

• Công suất: 3.7kW (5HP)

• Điện áp ngõ vào: 3 pha, 380-460VAC, 50/60Hz

• Điện áp ngõ ra: 3 pha, 0~Điện áp ngõ vào

• Dòng điện ngõ ra định mức: 9A

• Khả năng chịu tải: 120% trong 60 giây (ND), 150% trong 60 giây (HD)

• Phương pháp điều khiển: V/F, SVC

• Chức năng bảo vệ: Quá dòng, quá áp, quá nhiệt, lỗi pha

• Giao thức truyền thông: PROFIBUS DP, DeviceNet, Modbus TCP, EtherNet/IP, CANopen, EtherCAT

• Độ kín nước: IP20

• Phương pháp làm mát: Làm mát bằng quạt​

Đặc điểm nổi bật

Thiết kế nhỏ gọn, tiết kiệm không gian

Biến tần Delta VFD9A0MS43ANSAA có thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện và dễ dàng tích hợp vào các hệ thống hiện có.​Biển Tan SG

Hiệu suất cao và tiết kiệm năng lượng

Với khả năng điều khiển tốc độ chính xác và linh hoạt, thiết bị giúp tối ưu hóa hiệu suất hoạt động của động cơ, giảm tiêu thụ năng lượng và kéo dài tuổi thọ thiết bị.​

Tích hợp nhiều giao thức truyền thông

Hỗ trợ nhiều giao thức truyền thông như Modbus TCP, EtherNet/IP, CANopen, EtherCAT, giúp dễ dàng kết nối và điều khiển từ xa trong các hệ thống tự động hóa hiện đại.

Đa dạng chức năng bảo vệ

Thiết bị được trang bị các chức năng bảo vệ như quá dòng, quá áp, quá nhiệt và lỗi pha, đảm bảo an toàn cho hệ thống và người vận hành.​

Ứng dụng trong công nghiệp

Biến tần Delta VFD9A0MS43ANSAA được sử dụng rộng rãi trong các lĩnh vực như:​

• Ngành dệt may: Điều khiển tốc độ máy dệt, máy nhuộm.

• Ngành thực phẩm: Điều khiển băng tải, máy trộn.

• Ngành nước và xử lý nước thải: Điều khiển bơm, quạt.

• Ngành sản xuất giấy: Điều khiển máy cắt, máy cuộn.

• Ngành cơ khí: Điều khiển máy tiện, máy phay.​

Hướng dẫn cài đặt và đấu nối

Sơ đồ đấu dây cơ bản

• Nguồn vào: L1, L2, L3 (3 pha 380VAC)

• Nguồn ra: U, V, W (kết nối với động cơ)

• Tín hiệu điều khiển:

  • MI1: Chạy thuận

  • MI2: Chạy nghịch

  • MI3 - MI6: Đa cấp tốc độ

  • DCM: Com chung

• Biến trở:

  • ACI: Chân giữa

  • +10V và ACM: Hai chân còn lại

• Ngõ ra rơ le:

  • RA, RC: Tiếp điểm thường hở

  • RB, RC: Tiếp điểm thường đóng​

Cài đặt thông số cơ bản

1. Tham số P00.00: Chọn phương pháp điều khiển (V/F hoặc SVC)

2. Tham số P01.00: Thiết lập tần số tối đa

3. Tham số P01.01: Thiết lập tần số tối thiểu

4. Tham số P02.00: Thiết lập thời gian tăng tốc

5. Tham số P02.01: Thiết lập thời gian giảm tốc​

Bảo trì và bảo dưỡng

Để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của biến tần, cần thực hiện các công việc bảo trì định kỳ như:​

• Vệ sinh: Làm sạch bụi bẩn bên trong và bên ngoài thiết bị.

• Kiểm tra kết nối: Đảm bảo các đầu nối điện chắc chắn và không bị oxi hóa.

• Kiểm tra quạt làm mát: Đảm bảo quạt hoạt động bình thường để tránh quá nhiệt.

• Cập nhật phần mềm: Nếu có, cập nhật firmware để cải thiện hiệu suất và tính năng.

Sơ đồ chân biến tần Delta MS300

Cách đọc mã hàng biến tần Delta MS300

Biến tần Delta MS300 là giải pháp tối ưu cho việc điều khiển động cơ công suất nhỏ , mang lại hiệu quả tiết kiệm điện, bảo vệ động cơ và dễ dàng tích hợp vào hệ thống tự động hóa. Với những ưu điểm vượt trội, đây là sự lựa chọn hàng đầu cho các ứng dụng công nghiệp và dân dụng.

Nếu bạn đang tìm kiếm một nhà cung cấp biến tần Delta MS300 chất lượng và uy tín tại TP HCM, hãy liên hệ ngay với CATEC theo hotline 0913121308 để được tư vấn và hỗ trợ tốt nhất!

Hình ảnh kho hàng biến tần Delta MS300

Tài liệu kỹ thuật biến tần Delta MS300

Catalogues biến tần Delta MS300: Download

Manual biến tần Delta MS300: Download
