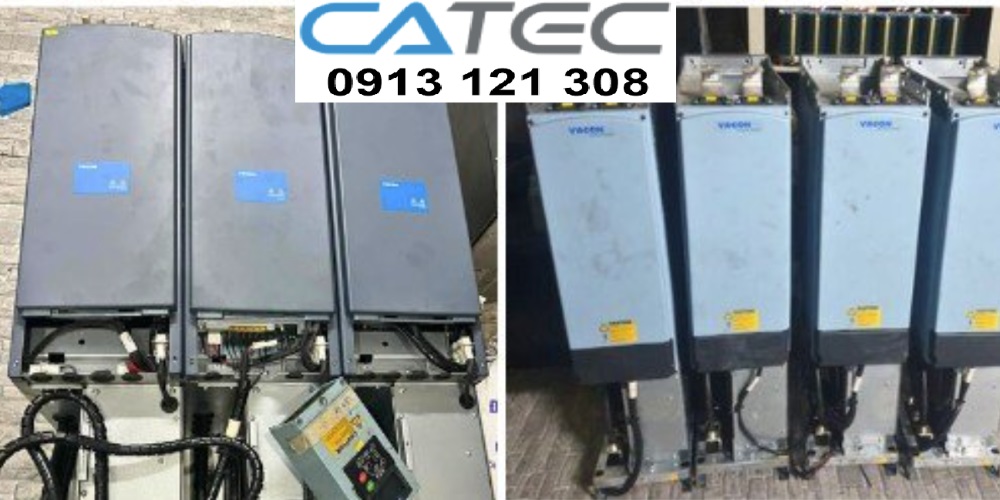

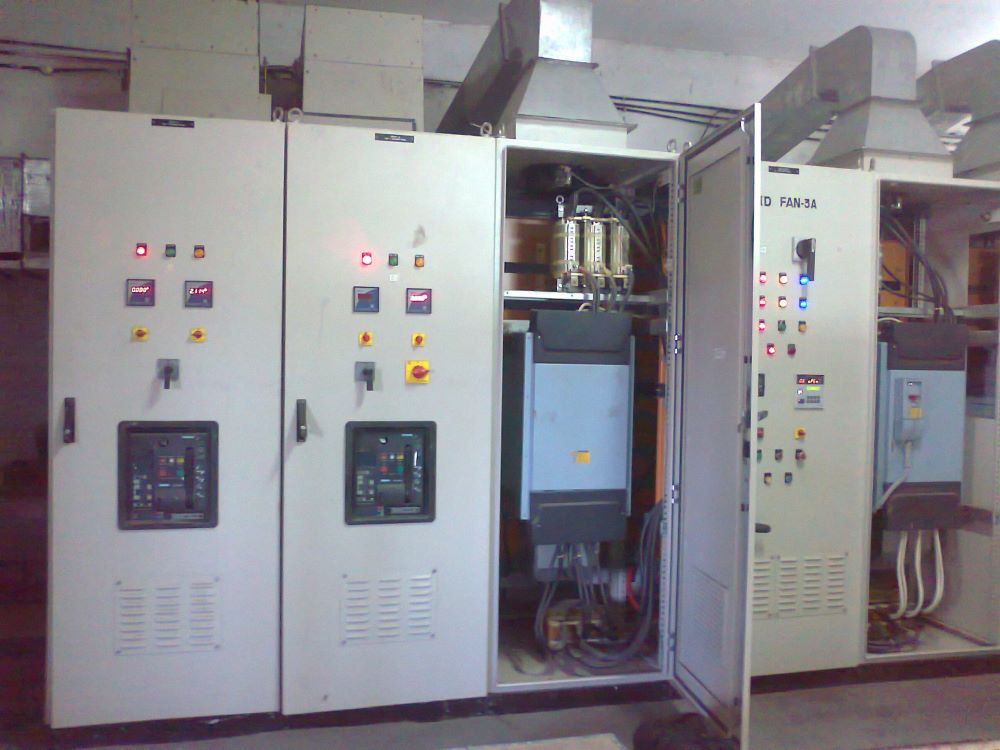

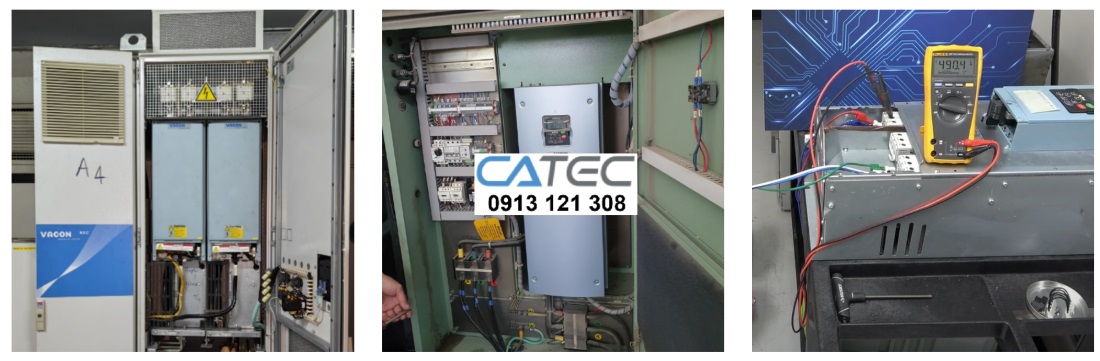

Biến Tần Vacon Báo Lỗi 11: Chẩn Đoán & Sửa Chữa Lỗi Mất Pha Đầu Ra Chuyên Nghiệp
1. Tổng quan lỗi 11 trên biến tần Vacon – Góc nhìn kỹ thuật chuyên sâu
Lỗi 11 trên biến tần Vacon là một trong những lỗi nghiêm trọng, liên quan trực tiếp đến tình trạng mất pha đầu ra hoặc dòng điện đầu ra bất thường. Trong thực tế vận hành công nghiệp, lỗi này xuất hiện khá phổ biến ở các hệ thống tải nặng, môi trường khắc nghiệt hoặc thiết bị đã vận hành lâu năm. Việc chẩn đoán đúng bản chất lỗi là yếu tố then chốt quyết định hiệu quả sửa chữa và độ bền sau sửa.
Tại CATEC, chúng tôi tiếp cận lỗi 11 không chỉ dừng lại ở việc xóa lỗi cho máy chạy lại, mà tập trung phân tích nguyên nhân gốc rễ để đảm bảo sửa biến tần Vacon lỗi triệt để, ổn định lâu dài.
2. Lỗi 11 biến tần Vacon là gì?
Lỗi 11 (Output Phase Loss / Output Current Imbalance) là lỗi cảnh báo mất cân bằng dòng điện đầu ra hoặc mất một pha đầu ra của biến tần Vacon. Biến tần sẽ tự động ngắt để bảo vệ công suất IGBT và động cơ.
Đặc điểm kỹ thuật của lỗi 11:
-
Xảy ra khi dòng điện giữa các pha U–V–W chênh lệch vượt ngưỡng cho phép
-
Có thể xuất hiện ngay khi khởi động hoặc trong quá trình tải nặng
-
Thường đi kèm hiện tượng rung, nóng động cơ, hoặc biến tần nhảy lỗi đột ngột
Lỗi này nếu không xử lý đúng cách sẽ gây hư hỏng lan rộng sang module công suất, mạch điều khiển dòng và động cơ.
3. Nguyên lý giám sát pha đầu ra trên biến tần Vacon
Để hiểu sâu lỗi 11, cần nắm rõ cơ chế giám sát dòng đầu ra của biến tần Vacon.
Nguyên lý hoạt động:
-
Mỗi pha đầu ra được giám sát dòng thông qua cảm biến dòng (Hall sensor hoặc shunt resistor)
-
CPU so sánh giá trị dòng tức thời giữa các pha
-
Khi phát hiện một pha không có dòng hoặc dòng lệch lớn trong một khoảng thời gian xác định, biến tần sẽ báo lỗi 11
Điểm quan trọng:
-
Lỗi không chỉ do mất pha vật lý
-
Các sai lệch điện tử trong mạch đo cũng có thể kích hoạt lỗi
Đây là lý do vì sao sửa biến tần Vacon lỗi 11 đòi hỏi kiểm tra cả phần công suất lẫn điều khiển.
4. Các nguyên nhân phổ biến gây lỗi 11 trên biến tần Vacon
Từ kinh nghiệm thực tế sửa biến tần Vacon lỗi tại CATEC, nguyên nhân lỗi 11 thường rơi vào các nhóm sau:
Sửa biến tần Vacon lỗi Nguyên nhân từ tải và động cơ:
-
Đứt dây động cơ một pha
-
Đầu cos lỏng, oxy hóa
-
Động cơ chạm cuộn, lệch trở kháng giữa các pha
-
Động cơ quá cũ, cách điện suy giảm
Sửa biến tần Vacon lỗi Nguyên nhân từ cáp và đấu nối:
-
Cáp động cơ dài, suy hao không đều
-
Đứt ngầm cáp
-
Đấu sai thứ tự pha gây dòng bất thường
Sửa biến tần Vacon lỗi Nguyên nhân từ biến tần Vacon:
-
Hỏng IGBT một pha
-
Driver IGBT hoạt động không đồng đều
-
Cảm biến dòng sai lệch
-
Mạch khuếch đại tín hiệu dòng lỗi
-
Lỗi nguồn cấp cho mạch đo dòng
Mỗi nguyên nhân đòi hỏi phương pháp chẩn đoán và sửa chữa khác nhau, không thể xử lý theo kiểu thay linh kiện cảm tính.
5. Dấu hiệu nhận biết sớm lỗi 11 để tránh hư hỏng nặng
Việc phát hiện sớm giúp giảm đáng kể chi phí sửa biến tần Vacon lỗi.
Các dấu hiệu thường gặp:
-
Biến tần Vacon chạy tải nhẹ thì ổn, tải nặng thì báo lỗi
-
Động cơ rung mạnh khi tăng tốc
-
Dòng hiển thị trên màn hình chênh lệch rõ giữa các pha
-
Nhiệt độ biến tần tăng nhanh bất thường
-
Lỗi xuất hiện ngẫu nhiên, không cố định
Nếu tiếp tục vận hành trong tình trạng này, nguy cơ nổ IGBT hoặc cháy động cơ là rất cao.
6. Quy trình chẩn đoán lỗi 11 chuyên nghiệp tại CATEC
CATEC áp dụng quy trình chẩn đoán 6 bước, đảm bảo xác định đúng nguyên nhân gốc.
Bước 1: Kiểm tra bên ngoài
-
Tình trạng đấu dây U–V–W
-
Đầu cos, terminal, dấu hiệu cháy xém
-
Kiểm tra động cơ độc lập với biến tần
Bước 2: Đo cách điện và cân bằng động cơ
-
Đo megger từng pha
-
So sánh điện trở cuộn dây
-
Loại trừ hoàn toàn nguyên nhân từ tải
Bước 3: Kiểm tra cáp động cơ
-
Đo thông mạch từng lõi
-
Phát hiện đứt ngầm, rò điện
Bước 4: Kiểm tra module công suất
-
Đo IGBT từng pha
-
Phát hiện IGBT rò, yếu, hoặc chết một phần
Bước 5: Kiểm tra mạch driver và đo dòng
-
Kiểm tra tín hiệu kích gate
-
So sánh tín hiệu phản hồi dòng
-
Phát hiện sai lệch analog
Bước 6: Test tải mô phỏng
-
Chạy thử với tải chuẩn
-
Đánh giá độ ổn định lâu dài
Quy trình này giúp sửa biến tần Vacon lỗi 11 chính xác, tránh tái lỗi.
7. Phân tích sâu hư hỏng IGBT gây lỗi 11
Một trong những nguyên nhân nguy hiểm nhất là IGBT hỏng lệch pha.
Đặc điểm hư hỏng:
-
IGBT không chết hoàn toàn
-
Vẫn dẫn nhưng dòng thấp hơn hai pha còn lại
-
Chỉ báo lỗi khi tải tăng
Nguyên nhân gây hỏng IGBT:
-
Quá nhiệt kéo dài
-
Quá dòng tức thời
-
Môi trường bụi, ẩm
-
Tụ DC bus suy giảm gây ripple lớn
Tại CATEC, khi sửa biến tần Vacon lỗi liên quan IGBT, chúng tôi luôn:
-
Thay đồng bộ theo cặp hoặc theo pha
-
Kiểm tra lại toàn bộ driver
-
Test nhiệt sau sửa chữa
8. Lỗi cảm biến dòng – nguyên nhân “ẩn” khó phát hiện
Không ít trường hợp biến tần Vacon báo lỗi 11 dù động cơ và IGBT hoàn toàn tốt.
Nguyên nhân nằm ở:
-
Cảm biến Hall bị trôi giá trị
-
Điện trở shunt bị tăng trị số
-
Op-amp khuếch đại dòng sai lệch
Biểu hiện:
-
Dòng hiển thị trên màn hình sai thực tế
-
Lỗi xuất hiện ngẫu nhiên, khó lặp lại
CATEC sử dụng thiết bị đo chuyên dụng để so sánh tín hiệu dòng thực và tín hiệu CPU nhận được, từ đó sửa biến tần Vacon lỗi tận gốc.
9. Ảnh hưởng của môi trường vận hành đến lỗi 11
Môi trường làm việc đóng vai trò rất lớn.
Các yếu tố nguy cơ:
-
Nhiệt độ cao liên tục
-
Bụi kim loại dẫn điện
-
Độ ẩm lớn gây oxy hóa
-
Rung động cơ học
Những yếu tố này làm:
-
Giảm tuổi thọ IGBT
-
Sai lệch cảm biến dòng
-
Lỏng chân linh kiện
CATEC luôn tư vấn cải thiện môi trường sau khi sửa biến tần Vacon lỗi để tránh tái phát.
10. So sánh sửa chữa chuyên sâu và xử lý tạm thời lỗi 11
Xử lý tạm thời thường gặp:
-
Reset lỗi
-
Giảm tải
-
Tăng thời gian bảo vệ
Hệ quả:
-
Lỗi tái phát
-
Hỏng lan rộng
-
Chi phí tăng gấp nhiều lần
Sửa chữa chuyên sâu tại CATEC:
-
Phân tích nguyên nhân gốc
-
Thay thế linh kiện đúng chuẩn
-
Cân chỉnh lại mạch đo dòng
-
Test tải dài hạn
Đây là khác biệt cốt lõi tạo nên uy tín của dịch vụ sửa biến tần Vacon lỗi tại CATEC.
11. Chính sách bảo hành – Yếu tố xây dựng niềm tin kỹ thuật
CATEC hiểu rằng khách hàng kỹ thuật cần sự chắc chắn, không phải lời hứa chung chung.
Chính sách bảo hành rõ ràng:
-
Bảo hành theo lỗi đã sửa
-
Thời gian bảo hành minh bạch
-
Hỗ trợ kỹ thuật sau sửa
-
Không phát sinh chi phí ẩn
Mỗi biến tần Vacon sau sửa đều có hồ sơ kỹ thuật chi tiết, giúp khách hàng yên tâm vận hành lâu dài.
12. Giá trị kỹ thuật CATEC mang lại khi sửa lỗi 11 biến tần Vacon
Khách hàng lựa chọn CATEC vì:
-
Đội ngũ kỹ sư chuyên sâu biến tần Vacon
-
Thiết bị đo và test tải chuyên dụng
-
Quy trình sửa chữa chuẩn hóa
-
Tư vấn kỹ thuật tận tâm
Chúng tôi không chỉ sửa biến tần Vacon lỗi, mà còn giúp hệ thống vận hành ổn định hơn ban đầu.
13. Khuyến nghị vận hành để tránh tái lỗi 11
Sau sửa chữa, cần lưu ý:
-
Kiểm tra định kỳ đầu nối động cơ
-
Đảm bảo thông gió biến tần
-
Không vận hành quá tải kéo dài
-
Theo dõi dòng từng pha
-
Bảo dưỡng động cơ định kỳ
Những khuyến nghị này giúp kéo dài tuổi thọ biến tần Vacon đáng kể.
14. Khi nào cần liên hệ CATEC để sửa lỗi 11?
Bạn nên liên hệ ngay khi:
-
Biến tần Vacon báo lỗi 11 lặp lại
-
Đã thử thay động cơ nhưng không hết lỗi
-
Lỗi xuất hiện khi tải tăng
-
Có dấu hiệu nóng, mùi khét
Can thiệp sớm giúp giảm thiểu rủi ro và chi phí sửa biến tần Vacon lỗi.
15. Mã lỗi sửa chữa biến tần Vacon 100 HVAC, NXP, NXS, NXL, Vacon 100X,…
15.1. Mã lỗi và hướng khắc phục
F0010: Overvoltage (Quá áp)
-
Nguyên nhân: Điện áp vào cao hơn mức cho phép.
-
Khắc phục:
-
Kiểm tra nguồn điện cấp vào biến tần để đảm bảo không có sự tăng vọt điện áp.
-
Kiểm tra các linh kiện bảo vệ quá áp trong biến tần.
-
Đảm bảo rằng biến tần được kết nối với nguồn điện ổn định.
-
F0011: Undervoltage (Thiếu điện áp)
-
Nguyên nhân: Điện áp đầu vào quá thấp so với mức yêu cầu của biến tần.
-
Khắc phục:
-
Kiểm tra và điều chỉnh điện áp nguồn đầu vào để đảm bảo ổn định.
-
Kiểm tra mạch điều khiển nguồn điện vào.
-
F0020: Motor Overload (Quá tải động cơ)
-
Nguyên nhân: Dòng điện tiêu thụ quá mức cho phép từ động cơ, có thể do động cơ bị quá tải hoặc cài đặt không chính xác.
-
Khắc phục:
-
Kiểm tra tải động cơ và giảm tải nếu cần thiết.
-
Kiểm tra các tham số cài đặt của biến tần để phù hợp với công suất động cơ.
-
Kiểm tra động cơ xem có bị hỏng hóc hay không.
-
F0021: Motor Underload (Thiếu tải động cơ)
-
Nguyên nhân: Dòng điện quá thấp so với yêu cầu, có thể do tải động cơ bị mất hoặc kết nối không chính xác.
-
Khắc phục:
-
Kiểm tra kết nối tải và động cơ.
-
Đảm bảo rằng không có sự cố trong hệ thống truyền động.
-
F0030: Phase Loss (Mất pha)
-
Nguyên nhân: Một trong ba pha nguồn điện đầu vào bị mất.
-
Khắc phục:
-
Kiểm tra nguồn điện ba pha để đảm bảo tất cả các pha đều có mặt.
-
Kiểm tra dây dẫn và các kết nối trong mạch điện.
-
F0031: Phase Imbalance (Mất cân bằng pha)
-
Nguyên nhân: Sự mất cân bằng điện áp giữa các pha nguồn.
-
Khắc phục:
-
Kiểm tra và điều chỉnh nguồn điện ba pha để đảm bảo độ cân bằng pha.
-
Kiểm tra các bộ phận bảo vệ quá tải của biến tần.
-
F0040: Overcurrent (Quá dòng)
-
Nguyên nhân: Dòng điện quá cao, có thể do tải quá nặng hoặc hỏng hóc trong động cơ.
-
Khắc phục:
-
Kiểm tra lại tải và giảm tải nếu cần.
-
Kiểm tra động cơ và thay thế nếu có hỏng hóc.
-
F0041: External Fault (Lỗi từ thiết bị bên ngoài)
-
Nguyên nhân: Lỗi từ các thiết bị bên ngoài như cảm biến, bộ điều khiển.
-
Khắc phục:
-
Kiểm tra các thiết bị ngoại vi kết nối với biến tần.
-
Đảm bảo rằng các tín hiệu và kết nối từ các thiết bị bên ngoài chính xác.
-
F0050: Overtemperature (Quá nhiệt)
-
Nguyên nhân: Nhiệt độ bên trong biến tần hoặc động cơ quá cao.
-
Khắc phục:
-
Kiểm tra hệ thống làm mát bên trong biến tần, đảm bảo quạt hoạt động bình thường.
-
Kiểm tra môi trường xung quanh biến tần để đảm bảo thông thoáng.
-
Kiểm tra các bộ phận bảo vệ nhiệt độ và điều chỉnh nếu cần.
-
F0051: Motor Temperature High (Nhiệt độ động cơ cao)
-
Nguyên nhân: Động cơ bị quá nhiệt.
-
Khắc phục:
-
Kiểm tra động cơ và hệ thống làm mát động cơ.
-
Kiểm tra tải động cơ để đảm bảo không bị quá tải.
-
F0060: Drive Overload (Biến tần quá tải)
-
Nguyên nhân: Biến tần bị quá tải do động cơ hoặc hệ thống truyền động.
-
Khắc phục:
-
Kiểm tra cài đặt quá tải trong biến tần.
-
Đảm bảo rằng tải động cơ không vượt quá giới hạn của biến tần.
-
F0070: Communication Error (Lỗi giao tiếp)
-
Nguyên nhân: Lỗi trong giao tiếp giữa biến tần và các thiết bị điều khiển hoặc hệ thống điều khiển trung tâm.
-
Khắc phục:
-
Kiểm tra kết nối giao tiếp (RS485, Modbus, CANopen, v.v.).
-
Đảm bảo rằng các tín hiệu giao tiếp không bị nhiễu hoặc mất kết nối.
-
F0080: Encoder Fault (Lỗi bộ mã hóa)
-
Nguyên nhân: Lỗi trong bộ mã hóa tín hiệu tốc độ hoặc vị trí.
-
Khắc phục:
-
Kiểm tra bộ mã hóa và các kết nối.
-
Đảm bảo rằng tín hiệu từ bộ mã hóa đến biến tần không bị gián đoạn.
-
15.2. Một số lỗi khác thường gặp
F0090: Power Supply Error (Lỗi cấp nguồn)
-
Nguyên nhân: Sự cố trong nguồn cấp điện chính.
-
Khắc phục:
-
Kiểm tra nguồn cấp điện và các linh kiện bảo vệ nguồn điện.
-
Kiểm tra các bộ phận bảo vệ quá áp hoặc thiếu điện áp.
-
F0100: Input Contact Fault (Lỗi tiếp điểm đầu vào)
-
Nguyên nhân: Tiếp điểm điều khiển đầu vào bị hỏng hoặc không chính xác.
-
Khắc phục:
-
Kiểm tra các tín hiệu đầu vào và tiếp điểm điều khiển.
-
Đảm bảo rằng các kết nối đầu vào của biến tần là chính xác.
-
F0110: Output Contact Fault (Lỗi tiếp điểm đầu ra)
-
Nguyên nhân: Tiếp điểm đầu ra bị hỏng hoặc kết nối không chính xác.
-
Khắc phục:
-
Kiểm tra các tín hiệu đầu ra và tiếp điểm đầu ra.
-
Đảm bảo rằng các kết nối đầu ra của biến tần là chính xác.
-
Kết luận chuyên môn
Lỗi 11 trên biến tần Vacon không đơn thuần là mất pha, mà là tổng hợp của nhiều yếu tố điện – điện tử – cơ khí. Chỉ những đơn vị có năng lực kỹ thuật thực sự mới có thể xử lý triệt để.
Với kinh nghiệm thực tế, quy trình chặt chẽ và chính sách bảo hành rõ ràng, CATEC tự tin là đối tác đáng tin cậy trong lĩnh vực sửa biến tần Vacon lỗi, đặc biệt là các lỗi phức tạp như lỗi 11 mất pha đầu ra.
Ưu Điểm Khi Sửa biến tần Tại Công Ty Catec
✅ Đội ngũ kỹ thuật giàu kinh nghiệm: Trên 10 năm trong lĩnh vực sửa chữa biến tần, servo, PLC.
✅ Thiết bị hiện đại: Máy kiểm tra mạch kích, kiểm tra IGBT chuyên dụng.
✅ Linh kiện chính hãng: Sử dụng phụ tùng nhập chính hãng , đảm bảo độ bền.
✅ Giá cả cạnh tranh: Rẻ hơn 30% so với thay mới.
✅ Hỗ trợ tại chỗ: Có mặt sau 2h tại HCM, Bình Dương, Đồng Nai, Long An
Hướng dẫn bảo dưỡng biến tần kéo dài tuổi thọ
-
Để hạn chế rủi ro hỏng hóc, doanh nghiệp nên:
-
Vệ sinh thiết bị định kỳ mỗi 3-6 tháng
-
Kiểm tra độ lỏng lẻo của jack cắm, terminal điện
-
Đảm bảo môi trường vận hành sạch sẽ, nhiệt độ ổn định
-
Sử dụng nguồn điện ổn định, tránh sốc điện
-
Lập kế hoạch bảo trì, kiểm tra toàn diện theo chu kỳ
-
Catec cũng cung cấp dịch vụ bảo trì trọn gói cho các nhà máy có nhu cầu!
Nếu doanh nghiệp bạn đang cần sửa biến tần, đừng ngần ngại liên hệ ngay với chúng tôi. Với sự chuyên nghiệp, tận tâm, và mức chi phí hợp lý, Catec cam kết mang đến cho bạn giải pháp sửa chữa tối ưu nhất, giúp dây chuyền sản xuất vận hành bền bỉ, hiệu quả.
Liên hệ ngay với Catec để nhận tư vấn chi tiết và báo giá tốt nhất hôm nay!
