Chúng tôi có đội ngũ kỹ sư lành nghề 10 năm kinh nghiệm tốt nghiệp các trường Bách Khoa, Sư phạm kỹ thuật chuyên sửa chữa biến tần tất cả các hãng xuất xứ từ China, Taiwan, Japan, Korea, Nhật, Châu Âu. Chúng tôi nhận sửa chữa lỗi biến tần tại TP HCM, Long An, Bình Dương, Đồng Nai, Cần Thơ, Tây Ninh, Bình Phước các tỉnh thành trên cả nước.
Dịch vụ sửa chữa biến tần tại Catec đảm bảo cho khách hàng thời gian khắc phục lỗi nhanh chóng, giúp duy trì tiến độ sản xuất với chi phí phải chăng. Tư vấn về cách sử dụng hiệu quả sau khi sửa chữa. Hỗ trợ kỹ thuật 24/7
CÁC BƯỚC CHÍNH TRONG QUÁ TRÌNH TIẾP NHẬN VÀ XỬ LÝ LỖI BIẾN TẦN TẠI CATEC AUTOMATION
- Ghi nhận nhu cầu sửa chữa biến tần từ khách hàng, ghi nhận lỗi ban đầu : biến tần bị cháy nổ, nổ IGBT, hư control board, hư power board, motor chạy bị nóng, biến tần báo quá dòng, quá tải, quá áp, mất nguồn, mất pha đầu ra, mất điện áp đầu ra, ngắn mạch đầu ra, nổ đầu ra, nổ đầu vào, lỗi thấp áp, lỗi chạm vỏ motor
- Tiếp nhận sửa biến tần có 2 phương án: khách hàng mang biến tần đến văn phòng Catec hoặc nhân viên Catec trực tiếp đến nhà máy khách hàng khảo sát và lấy biến tần về
- Theo hiển thị lỗi hiển thị bên keypab của biến tần mà phán đoán biến tần đang bị tình trạng gì.
- Tiến hành kiểm tra tổng thể linh kiện và board mạch bên trong biến tần : diode chỉnh lưu công suất, IGBT, board công suất, IGBT, quạt làm mát, Tụ Lọc DC, board điều khiển, các Jack cắm , cầu chì, đo điện áp góc kích IGBT, đi điện trở góc kích IGBT, kiển tra công suất chỉnh lưu (Rectifier Module), công suất nghịch lưu (Inverter Module), tụ nguồn (Capacitor), điện trở mồi (Start resistor)...
- Báo cho khách hàng chi phí và thời gian sửa chữa biến tần
- Nếu khách hàng đồng ý sửa chữa thì thực hiện các bước sửa chữa cần thiết tiếp theo
- Vệ sinh sạch sẽ linh kiện, board mạch, sau đó ráp biến tần lại hoàn thiện
- Tiến hành cấp nguồn cho biến tần và test lại trong vòng 1-2 giờ
- Dán tem bảo hành (3 tháng hoặc 6 tháng tùy theo thỏa thuận ) và lưu trữ thông tin nội bộ.
- Gởi video test chạy biến tần cho khách hàng xác nhận, khách hàng đến VP Catec lấy lại hàng hoặc nhân viên Catec giao tận nơi, khách hàng ở tỉnh thì Catec sẽ tiến hàng gởi chuyển fax nhanh.

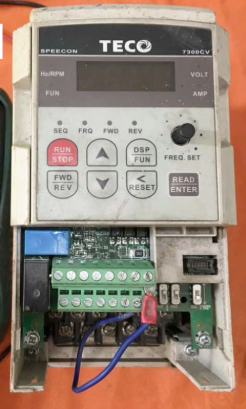

Dịch Vụ của CATEC Sửa Biến Tần TECO
-Chuyên Nhận sửa chữa Biến khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ....
- Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
- Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
- Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, ...

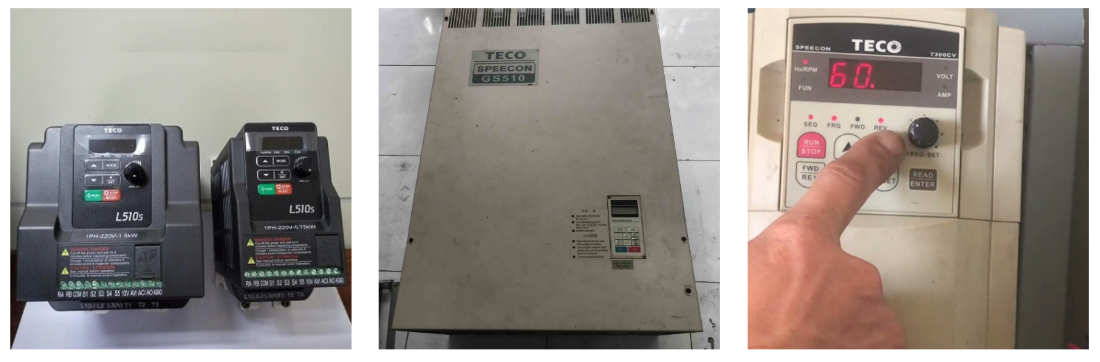

Các lỗi thường gặp ở biến tần Teco N2, Teco E2, Teco N310, Teco S310, Teco V33, Teco F33, Teco 7300EV, Teco 7300PA, Teco MVC PLUS...như:
Biến tần không điều khiển được
+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển
+ Biến tần chạy được nhưng bị giật...
+ Biến tần chập chờn chạy 1 lúc rồi dừng...
+ Biến tần chạy nóng động cơ...
+ Các biến tần bị sét đánh, cháy mạch...
+ Biến tần mất điện áp ra, đầu ra các pha không cân...
Với các mã lỗi thường gặp ở biến tần Teco như:
- CPF: CPU software error
- EPR : EEPROM error
- OV: Over Voltage in stop mode
- LV: Low Voltage in stop mode
- OH: Heat sink Over
- OH1: Braking resistor overload
- OC-S: Over Current during Starting
- OC-A: Over Current during Accel
- OC-C : Over Current during Constant speed
- OC-d: Over Current during Decel
- OC-b: Over Current during Braking
- OV-C: Over Voltage during Constant speed
- LV-C: Low Voltage during Constant speed
- OH-C: Over Heat during Constant speed
- OH1: Braking resistor overload
- OC: Over current during stop mode
- OL1: Motor overload
- OL2: T-verter overload
- OL3: Over-torque
- STP0: Zero speed stop
- STP1: Direct start disable
- STP2: Emergency stop command by STOP key
- E.S.: Emergency stop command by remote control
- LOC: Parameter / freq. / REV direction is locked
- Err1: Operation error
- Err2: Setting error
- Err6: Communication error
Các lỗi thường gặp khi sửa chữa biến tần TECO
- Biến tần mất điện áp ra.
- Đầu ra các pha không cân biến tần chạy giật báo lỗi.
- Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:
+ Biến tần không điều khiển được.
+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.
+ Biến tần chạy được nhưng bị giật...
+ Biến tần chập chờn chạy 1 lúc rồi dừng...
+ Biến tần chạy nóng động cơ...
+ Các biến tần bị sét đánh, cháy mạch...
+ Biến tần mất điện áp ra, đầu ra các pha không cân...
Bảng mã lỗi biến tần Teco A510 và Teco A510s
| Màn hình LED | Sự miêu tả | Nguyên nhân | Phương pháp khả thi |
| OC Lỗi quá dòng |
Dòng đầu ra của biến tần vượt quá mức quá dòng (200% dòng định mức của biến tần | * Thời gian tăng / giảm tốc quá ngắn. * Công tắc tơ ở phía đầu ra biến tần . * Động cơ đặc biệt hoặc công suất áp dụng lớn hơn giá trị định mức của biến tần * Sự cố ngắn mạch hoặc chạm đất. |
* Kéo dài thời gian tăng / giảm tốc. * Kiểm tra hệ thống dây điện của động cơ. * Ngắt kết nối động cơ và thử chạy biến tần. |
| Teco A510 Lỗi SC Lỗi Ngắn mạch |
Ngắn mạch đầu ra biến tần hoặc lỗi chạm đất. | * Sự cố ngắn mạch hoặc chạm đất (08-23 = 1) * Động cơ bị hư hỏng (cách điện). * Hư hỏng hoặc suy giảm chất lượng của dây. |
* Kiểm tra hệ thống dây điện của động cơ. * Ngắt kết nối động cơ và thử chạy biến tần |
| Teco A510 Lỗi GF lỗi nối đất | Dòng điện nối đất vượt quá 50% dòng điện đầu ra danh định của biến tần (08-23 = 1, chức năng GF được kích hoạt). |
* Động cơ bị hư hỏng (cách điện). * Dây bị hư hỏng hoặc xuống cấp. * Lỗi cảm biến DCCT biến tần. |
* Thay thế động cơ. * Kiểm tra hệ thống dây điện của động cơ. * Ngắt kết nối động cơ và thử chạy biến tần. * Kiểm tra điện trở giữa cáp và đất * Giảm tần số sóng mang. |
| Teco A510 Lỗi OV Lỗi Quá điện áp |
* Điện áp bus DC vượt quá mức phát hiện OV: 410Vdc: 200V Loại 20Vdc: 400V (Đối với loại 400V, nếu điện áp đầu vào 01-14 được đặt thấp hơn 400V, giá trị phát hiện OV sẽ giảm xuống 700Vdc). |
* Thời gian giảm tốc đặt quá ngắn, dẫn đến năng lượng tái tạo chảy ngược từ động cơ sang biến tần. * Điện áp đầu vào biến tần quá cao. * Sử dụng tụ hiệu chỉnh hệ số công suất * · Phanh quá tải. * Phanh bóng bán dẫn hoặc điện trở bị lỗi. * Các thông số tìm kiếm tốc độ đặt không chính xác. |
* Tăng thời gian giảm tốc * Giảm điện áp đầu vào để phù hợp với yêu cầu điện áp đầu vào hoặc lắp thêm bộ kháng dòng xoay chiều để hạ điện áp đầu vào. * Tháo tụ hiệu chỉnh hệ số công suất . * Sử dụng bộ hãm động lực. * Thay thế bóng bán dẫn hoặc điện trở hãm . * Điều chỉnh các thông số tìm kiếm tốc độ . |
| Teco A510 Lỗi UV Lỗi thấp điện áp |
* Điện áp bus DC thấp hơn mức phát hiện tia cực tím hoặc công tắc tơ sạc trước không hoạt động trong khi biến tần đang chạy. 190Vdc: 200V lớp; 380Vdc: Lớp 400V (Giá trị phát hiện có thể được điều chỉnh bởi 07-13). |
* Điện áp đầu vào quá thấp. * Mất pha đầu vào. * Thời gian tăng tốc đặt quá ngắn. * Biến động điện áp đầu vào. * Công tắc tơ sạc trước bị hỏng. * Giá trị tín hiệu phản hồi điện áp bus DC không chính xác. |
* Kiểm tra điện áp đầu vào. * Kiểm tra hệ thống dây điện đầu vào. * Tăng thời gian tăng tốc . * Kiểm tra nguồn điện * Thay thế công tắc tơ sạc trước * Thay bo mạch điều khiển hoặc biến tần hoàn chỉnh. |
| Teco A510 Lỗi IPL Lỗi Mất pha đầu vào |
Mất pha ở phía đầu vào của biến tần hoặc mất cân bằng điện áp đầu vào , hoạt động khi 08-09 = 1 (được kích hoạt). | * Lỏng dây ở đầu vào biến tần * Mất điện tạm thời. * Mất cân bằng điện áp đầu vào. |
* Kiểm tra hệ thống dây điện đầu vào / vít nhanh hơn . * Kiểm tra nguồn điện. |
| Teco A510 Lỗi OPL Lỗi Mất pha đầu ra |
Mất pha ở phía đầu ra của biến tần, hoạt động khi 08-10 = 1 (được kích hoạt). | * Lỏng dây ở đầu ra của biến tần * Dòng định mức của động cơ nhỏ hơn 10% dòng định mức của biến tần. |
* Kiểm tra hệ thống dây điện đầu ra / vít nhanh hơn. * Kiểm tra định mức động cơ & biến tần |
| Teco A510 Lỗi OH1 Lỗi bộ tản nhiệt quá nóng |
* Nhiệt độ của tản nhiệt quá cao. * Lưu ý: khi lỗi OH1 xảy ra ba lần trong vòng năm phút, phải đợi 10 phút trước khi khắc phục lỗi. |
* Nhiệt độ môi trường quá cao. quạt làm mát không thành công * Đặt tần số sóng mang quá cao. * Tải quá nặng. |
* Lắp đặt quạt hoặc AC để làm mát môi trường xung quanh. * Thay thế quạt làm mát. * Giảm tần số sóng mang. * Giảm tải / Đo dòng điện đầu ra |
| Teco A510 Lỗi OL1 Lỗi Quá tải động cơ | * Bảo vệ quá tải động cơ bên trong bị vấp, hoạt động khi đường cong bảo vệ 08-05 = xxx1. | * Điện áp đặt chế độ V / F quá cao dẫn đến động cơ quá kích từ . * Dòng định mức động cơ (02-01) đặt không chính xác. * Tải quá nặng |
* Kiểm tra đường cong V / f. * Kiểm tra dòng định mức của động cơ * Kiểm tra và giảm tải động cơ , kiểm tra và làm việc theo chu kỳ làm việc. |
| Teco A510 Lỗi OL2 Lỗi Quá tải biến tần |
* Bảo vệ quá tải nhiệt biến tần bị vấp. * Nếu xảy ra quá tải biến tần 4 lần trong 5 phút, phải đợi 4 phút trước khi khắc phục lỗi. |
* Điện áp đặt chế độ V / F quá cao dẫn đến động cơ quá kích từ. * Định mức biến tần quá nhỏ. * Tải quá nặng. |
* Kiểm tra đường cong V / f. * Thay thế biến tần với định mức lớn hơn. * Kiểm tra và giảm tải động cơ , kiểm tra và chu trình làm việc. |
| Teco A510 Lỗi OT Lỗi Phát hiện vượt quá mô-men xoắn | * Mô -men xoắn đầu ra của biến tần cao hơn 08-15 (vượt quá mức phát hiện mô-men xoắn) trong thời gian được chỉ định trong 08-16. * Tham số 08-14 = 0 để kích hoạt. |
* Tải quá nặng. | * Kiểm tra thông số phát hiện quá mômen (08-15 / 08-16). * Kiểm tra và giảm tải động cơ , kiểm tra và chu trình làm việc. |
| Teco A510 Lỗi UT Lỗi Phát hiện dưới quá mô-men xoắn |
* Mô-men xoắn đầu ra của biến tần thấp hơn 08-19 (dưới mức phát hiện mô-men xoắn) trong thời gian được chỉ định trong 08-20. * Thông số 08-18 = 0 để kích hoạt. |
* Giảm tải đột ngột. * Đứt dây đai. |
* Kiểm tra dưới thông số phát hiện mô-men xoắn (08-19 / 08-20). * Kiểm tra tải / ứng dụng. |
| Teco A510 Lỗi CLB Cấp độ Bảo vệ Hiện tại B |
* Dòng điện biến tần đạt đến mức bảo vệ dòng B. | * Dòng biến tần quá cao. * Tải quá nặng. |
* Kiểm tra hoạt động của tải và chu kỳ nhiệm vụ . |
| Teco A510 Lỗi OS Lỗi Hệ điều hành Quá tốc độ |
* Tốc độ động cơ vượt quá mức được thiết lập trong 20-20 (PG Over speed Level) trong khoảng thời gian được thiết lập trong 20-21 (PG theo thời gian tốc độ). Hoạt động khi 20-19 (= 0 hoặc 1). * Lỗi này là chế độ điều khiển V / F + PG và SV đang hoạt động (00-00 = 1 hoặc 3 hoặc 4). * Tốc độ động cơ có thể được giám sát bởi 12-22 |
* Quá tốc độ động cơ (ASR) * PG ppr đặt không chính xác. * Các thông số quá tốc độ được đặt không chính xác. |
* Kiểm tra thông số ASR nhóm 21. * Kiểm tra thông số PG * Kiểm tra thông số quá tốc độ 20-20 / 20-12. |
| Teco A510 Lỗi PGO Teco A510 Lỗi PG Lỗi Mạch hở |
* Biến tần không nhận được xung PG trong thời gian quy định trong 20-26 ( thời gian phát hiện mạch hở PG ). * Lỗi này là chế độ điều khiển V / F + PG và SV đang hoạt động (00-00 = 1 hoặc 3 hoặc 4). |
* Cáp PG bị ngắt kết nối. * PG không có quyền lực. * Phanh cơ chủ động ngăn động cơ quay. |
* Kiểm tra hệ thống dây PG. * Kiểm tra nguồn cấp PG. * Đảm bảo rằng phanh đã được nhả. |
| Teco A510 Lỗi DEV Lỗi Độ lệch tốc độ |
* Tốc độ động cơ tăng trên mức 20-23 (mức độ lệch tốc độ PG ) trong thời gian được chỉ định trong 20-24 ( thời gian lệch PG ) ... Hoạt động khi thông số 20-22 (= 0 hoặc 1). Lỗi này là chế độ điều khiển V / F + PG và SV đang hoạt động (00-00 = 1 hoặc 3 hoặc 4). | * Tải quá nặng * Phanh cơ hoạt động ngăn cản động cơ quay. * Lỗi dây PG. * Thông số PG (nhóm 20) đặt không chính xác. * Thời gian tăng / giảm tốc được đặt thành ngắn. |
* Kiểm tra tải trọng * Đảm bảo rằng phanh đã được nhả * Kiểm tra hệ thống dây PG. * Kiểm tra thông số PG 20-23 / 20-24. * Tăng thời gian tăng / giảm tốc. |
| Teco A510 Lỗi CE giao tiếp bị lỗi |
Không nhận được giao tiếp Modbus nào trong thời gian được chỉ định trong 09-06 ( thời gian phát hiện lỗi giao tiếp ). * Hoạt động khi 09-07 (= 0 đến 2). |
* Mất kết nối hoặc đứt dây. * Máy chủ ngừng giao tiếp. |
* Kiểm tra kết nối * Kiểm tra máy tính chủ / phần mềm. |
| Teco A510 Lỗi FB Lỗi mất phản hồi PID |
* Tín hiệu phản hồi PID giảm xuống dưới mức được chỉ định trong 10-12 ( Mức phát hiện mất phản hồi PID ) trong thời gian được chỉ định trong 10-13 ( Thời gian phát hiện mất phản hồi ). Hoạt động khi tham số (10-11 = 2). | * Dây tín hiệu phản hồi bị đứt * Cảm biến phản hồi bị đứt. |
* Kiểm tra dây phản hồi * Thay thế cảm biến phản hồi . |
| Teco A510 Lỗi STO Lỗi Công tắc an toàn |
Công tắc an toàn biến tần mở. | · Bảng đầu cuối Đầu vào F1 và F2 không được kết nối | · Kiểm tra kết nối F1 và F2 |
| Teco A510 Lỗi EF1 Lỗi bên ngoài (S1) |
Lỗi bên ngoài (Đầu cuối S1) Hoạt động khi 03-00 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF2 Lỗi bên ngoài (S2) |
Lỗi bên ngoài (Đầu cuối S2) Hoạt động khi 03-01 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF3 Lỗi bên ngoài (S3) |
Lỗi bên ngoài (Đầu cuối S3) Hoạt động khi 03-02 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF4 Lỗi bên ngoài (S4) |
Lỗi bên ngoài (Đầu cuối S4) Hoạt động khi 03-03 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF5 Lỗi bên ngoài (S5) |
Lỗi bên ngoài (Đầu cuối S5) Hoạt động khi 03-04 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF6 Lỗi bên ngoài (S6) |
Lỗi bên ngoài (Đầu cuối S6) Hoạt động khi 03-05 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF7 Lỗi bên ngoài (S7) |
Lỗi bên ngoài (Đầu cuối S7) Hoạt động khi 03-06 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi EF8 Lỗi bên ngoài (S8) |
Lỗi bên ngoài (Đầu cuối S8) Hoạt động khi 03-07 = 25, và lựa chọn lỗi bên ngoài Biến tần 08-24 = 0 hoặc 1. | ||
| Teco A510 Lỗi CF07 Lỗi điều khiển động cơ |
Lỗi điều khiển động cơ | * Chế độ SLV không thể chạy động cơ. | * Thực hiện điều chỉnh tự động xoay hoặc tĩnh * Tăng tần số đầu ra tối thiểu (01-08) |
| Teco A510 Lỗi FU Lỗi Mở cầu chì |
* Cầu chì xe buýt DC thổi cầu chì DC (Kiểu 200V 50HP trở lên, 400V 75HP trở lên) hở mạch. | * IGBT bị hỏng. * Ngắn mạch các cực đầu ra. |
* Kiểm tra các IGBT * Kiểm tra ngắn mạch ở đầu ra biến tần. * Thay thế biến tần. |
| CF00 Lỗi giao tiếp |
Xảy ra lỗi truyền dữ liệu trong bàn phím LCD | * Bàn phím LCD và biến tần không thể truyền dữ liệu sau khi bật nguồn 5 giây | * Ngắt kết nối nhà điều hành và sau đó kết nối lại. * Thay thế bảng điều khiển |
| CF01 Lỗi giao tiếp |
Xảy ra lỗi truyền dữ liệu trong bàn phím LCD | * Bàn phím LCD và biến tần có thể truyền dữ liệu nhưng lỗi truyền xảy ra trong hơn 2 giây | * Ngắt kết nối nhà điều hành và sau đó kết nối lại. * Thay thế bảng điều khiển |
Bảng mã biến tần Teco A510
| Mã Biến tần | Công suất Hp | Công suất Kw |
| A510-4001-H3 | 1 | 0.75 |
| A510-4002-H3 | 2 | 1.5 |
| A510-4003-H3 | 3 | 2.2 |
| A510-4005-H3 | 5 | 3.7 |
| A510-4008-H3 | 7.5 | 5.5 |
| A510-4010-H3 | 10 | 7.5 |
| A510-4015-H3 | 15 | 11 |
| A510-4020-H3 | 20 | 15 |
| A510-4025-H3 | 25 | 18.5 |
| A510-4030-H3 | 30 | 22 |
| A510-4040-H3 | 40 | 30 |
| A510-4050-H3 | 50 | 37 |
| A510-4060-H3 | 60 | 45 |
| A510-4075-H3 | 75 | 55 |
| A510-4100-H3 | 100 | 75 |
| A510-4125-H3 | 125 | 94 |
| A510-4150-H3 | 150 | 112 |
| A510-4175-H3 | 175 | 130 |
| A510-4220-H3 | 215 | 160 |
| A510-4250-H3 | 250 | 185 |
| A510-4300-H3 | 300 | 220 |
| A510-4375-H3 | 375 | 280 |
| A510-4425-H3 | 425 | 315 |
