Trong quá trình vận hành có rất nhiều nguyên nhân khách quan lẫn chủ quan dẫn tới xảy ra các lỗi servo Delta mà khách hàng có thể gặp phải như: lỗi cài đặt, lỗi thiết bị, lỗi do người vận hành hoặc do các yếu tố môi trường làm việc tác động như nhiệt độ, độ ẩm, bụi, ...
Bảng mã lỗi của Servo Delta:
AL: Viết tắt từ Alarm (báo lỗi) các lỗi thường gặp nhất là: AL001,AL002,AL003,AL004,AL005,AL006,AL007,AL008,AL009,AL010,AL011,AL012,AL013,AL014,AL015,
AL016,AL017,AL018,AL019,AL010,AL020,AL021,AL022,AL023,AL024,AL025,AL026,AL027,AL028.
Trong đó AL001, AL003, AL006, AL009, AL011 là thường gặp nhất.
CÔNG TY TNHH Kỹ Thuật Tự Động HK
Driver Servo Delta báo lỗi AL001: Miêu Tả lỗi: ngắn mạch ngõ ra
Cách giải quyết:
+ Kiểm tra dây cáp kết nối giữa Driver và Motor đảm bảo đúng thứ tự U,V,W.
+ Kiểm tra dây cáp motor có ngắn mạch, chạm chập giữa các pha, cáp kết nối có đứt không?
+ Lỗi phần mềm trên board công suất.
Driver Servo Delta báo lỗi AL002: Miêu Tả lỗi: Qúa áp đầu vào
+ Dùng VOM đo điện áp đầu vào xem có lớn hơn điện áp định mức quy định của Driver không, hoặc điện áp lưới quá áp tức thời.
Driver Servo Delta báo lỗi AL003: Miêu Tả lỗi: Thấp áp đầu vào.
+ Dùng đồng hồ đo điện áp đầu vào có thấp hơn điện áp định mức quy định không.
+ Mất pha đầu vào có thể do Cầu dao, CB, Contactor bị hư 1 hay nhiều tiếp điểm động lực nên dẫn đến mất pha.
+ Lỗi phần cứng ở Board công suất.
Driver Servo Delta báo lỗi AL006 hoặc AL009: Miêu Tả lỗi: báo lỗi quá tải hoặc dừng sai vị trí.
+ Kiểm tra lại phần cơ khí: Tải bị hỏng bạc đạn hoặc bể hộp số.
+ Kiểm tra tham số cài đặt P1-37 có thể quá lớn.
+ Motor dừng/chạy quá nhanh dẫn đến sai vị trí.
+ Cài đặt lại tham số P2-00 đến P2-04 để tăng lực momment cho motor.
Driver Servo Delta báo lỗi AL011: Báo lỗi Encoder
+ Là lỗi thường gặp nhất Nếu gặp lỗi này thì phải kiểm tra kỹ jact kết nối CN2 giữa motor và Driver đảm bảo không chạm chập hay đứt cáp.
+ Thiết bị Bị Hư ENCODER, cần thay thế Encoder, vui lòng liên hệ chúng tối.
Driver Servo Delta báo lỗi AL013: Báo lỗi công tắc dừng khẩn đã tác động.
+ Kiểm tra Motor đã đi quá giới hạn hành trình dừng khẩn tác động vào công tác hành trình.
+ Kiểm tra lại thông số P1-17
Driver Servo Delta báo lỗi AL014: Báo lỗi vượt quá giới hạn hành trình
+ Kiểm tra Motor đã đi quá giới hạn hành trình.
+ Kiểm tra lại thông số P1-14
Driver Servo Delta báo lỗi AL015: Báo lỗi vượt quá giới hạn hành trình
+ Kiểm tra Motor đã đi quá giới hạn hành trình.
+ Kiểm tra lại thông số P1-15
Driver Servo Delta báo lỗi AL025, AL026: Báo lỗi Encoder
+ AUTOTUNING để lấy lại góc chuẩn của encoder motor.
+ Hư Encoder, thay thế mới encoder
Bảng mã lỗi Servo ASDA-B2, các dòng khác vui lòng liên hệ trực tiếp công ty để được tư vấn:
Lỗi AL001 : Cảnh báo quá tải dòng điện trên mạch nguồn cấp cho động cơ.
Lỗi AL002 : Cảnh báo quá áp mạch nguồn chính.
Lỗi AL003: Cảnh báo điện áp thấp.
Lỗi AL004 : Servo Motor có sự cố hoặc sai công suất.
Lỗi AL005 : Lỗi chức năng hãm tái sinh.
Lỗi AL006: Servo Motor và Servo Drive quá tải.
Lỗi AL007: Servo Motor chạy quá tốc độ bình thường.
Lỗi AL008: Lệnh điều khiển xung vào có vấn đề.
Lỗi AL009: Sai lệch vị trí quá mức cho phép.
Lỗi AL010: Không sử dụng.
Lỗi AL011: Lỗi phản hồi Encoder.
Lỗi AL012: Giá trị cài đặt vượt quá giá trị cho phép.
Lỗi AL013: Tín hiệu dừng khẩn.
Lỗi AL014: Giới hạn chiều quay ngược.
Lỗi AL015: Giới hạn chiều quay thuận.
Lỗi AL016: Nhiệt độ phần công suất IGBT quá cao.
Lỗi AL017: Bộ nhớ EE-PROM lỗi.
Lỗi AL018: Tín hiệu tần số ngõ ra encoder cao hơn định mức.
Lỗi AL019: Lỗi cổng truyền thông RS232/RS485.
Lỗi AL020: Lỗi tín hiệu truyền thông Time out.
Lỗi AL021: Không sử dụng.
Lỗi AL022: Mất phase điện áp ngõ vào.
Lỗi AL023: Tín hiệu cảnh báo quá tải trước khi xuất hiện lỗi AL006.
Lỗi AL024: Lỗi tín hiệu encoder U, V, W khi khởi tạo.
Lỗi AL025: Bộ nhớ bên trong encoder bị lỗi.
Lỗi AL026: Dữ liệu của encoder bị lỗi.
Lỗi AL027: Lỗi động cơ do giá trị cài đặt encoder lỗi.
Lỗi AL028: Lỗi động cơ do tín hiệu encoder U, V, W lỗi.
Lỗi AL029: Lỗi động cơ do địa chỉ bên trong encoder bị lỗi.
Lỗi AL030: Cảnh bảo lỗi động cơ, lỗi do người dùng tự cài % và thời gian xảy ra.
Lỗi AL031: Dây kết nối các phase U,V,W, GND lỗi.
Lỗi AL035: Lỗi motor do nhiệt độ động cơ vượt quá nhiệt độ cho phép.
Lỗi AL048: Lỗi tín hiệu encoder output vượt quá dung sai của phần cứng.
Lỗi AL067: Cảnh bảo nhiệt độ động cơ quá cao.
Lỗi AL099: Lỗi EE-PROM không được đặt lại sau khi phiên bản phần mềm được nâng cấp

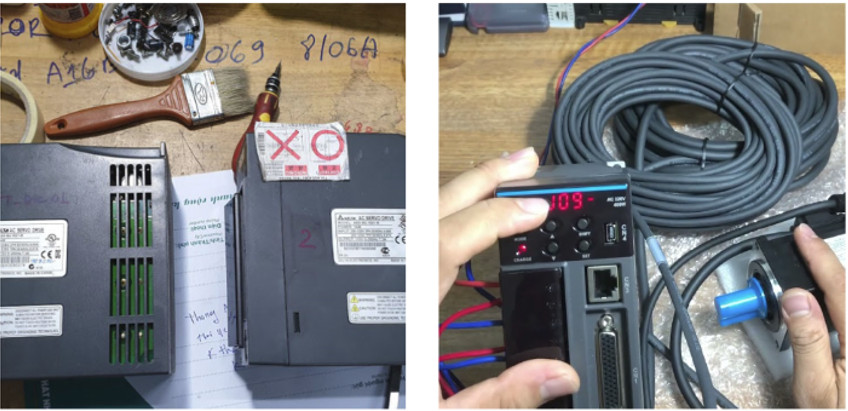

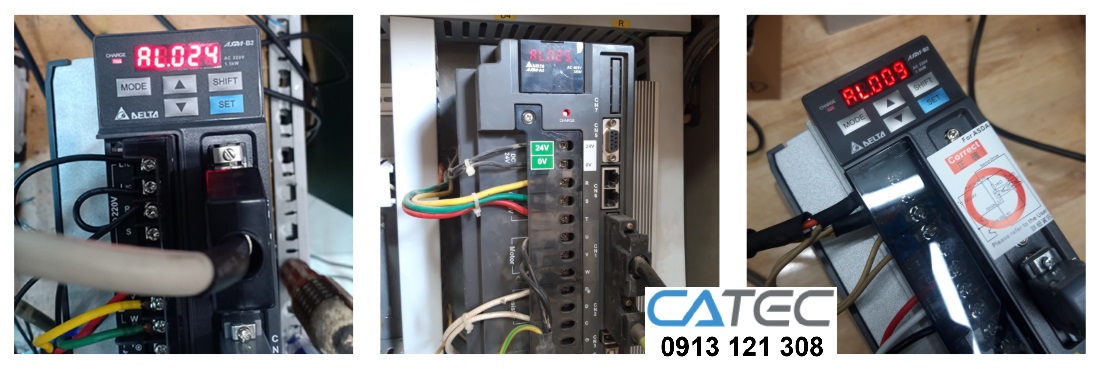

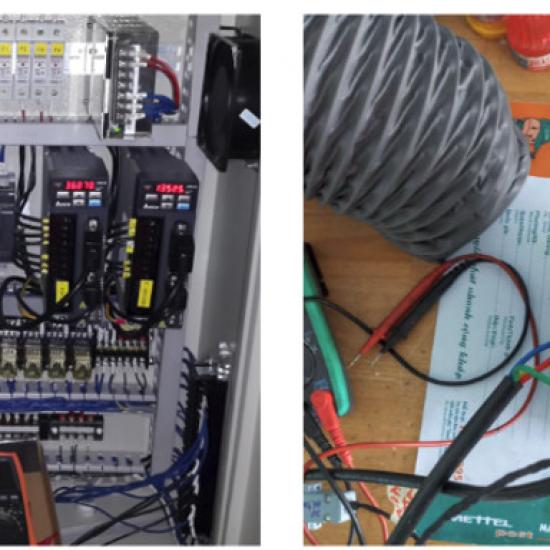

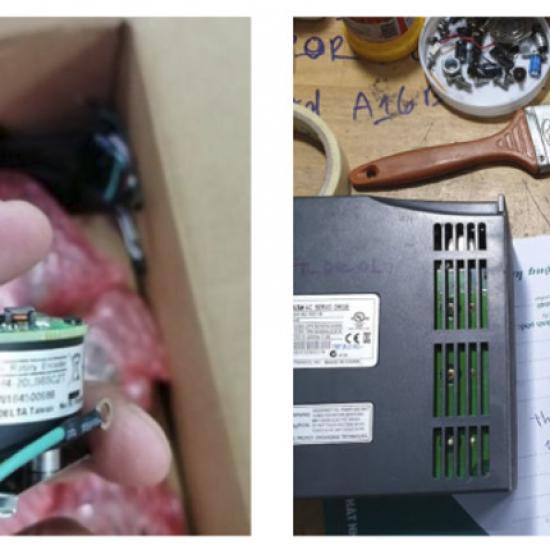

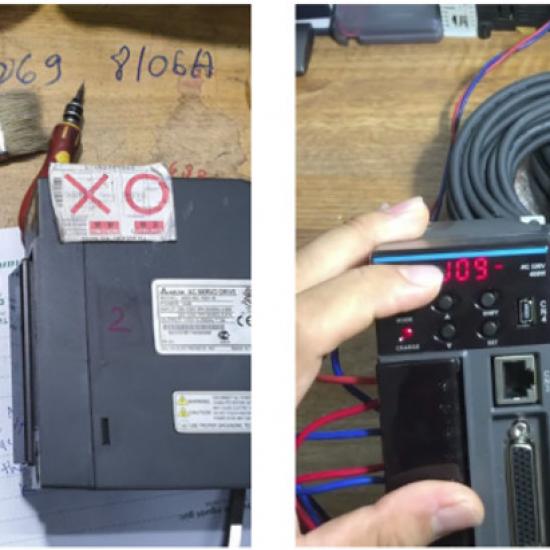

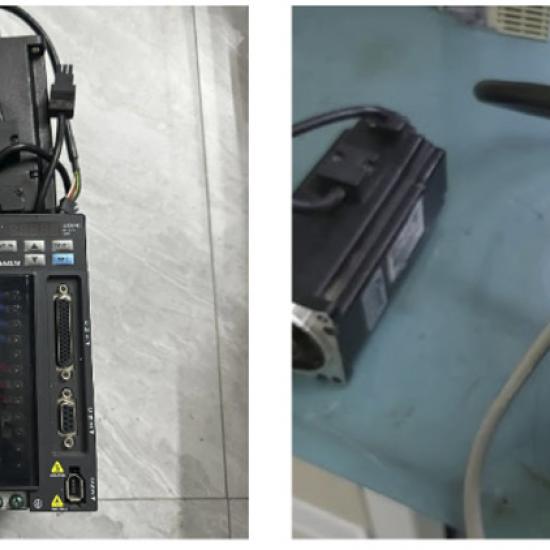

Dưới đây là một số hình ảnh servo các hãng Delta, Mitsubishi, Omron, INVT, Fanuc, Xinje, Panasonic, Beckhoff, Teco, Yaskawa, Schneider đang trong quá trình được sửa chữa tại CATECAutomation
Catec chuyên xử lý lỗi servo Yaskawa Sigma II, Sigma III (SGDS), Sigma V (SGDV, SGMJV, SGMAV …), Sigma VII (SGD7S, SGM7A, SGM7J, SGM7P, SGM7G…) các lỗi như : Lỗi A.02, Lỗi A.03, Lỗi A.03, Lỗi A.10, Lỗi A.30, Lỗi A.40
Catec chuyên xử lý lỗi servo Omron các dòng G, G5, 1S, W, R88D-KP01H, R88D-KP02H, R88D-KP04H, R88D-KP08H, R88D-KP15H, R88D-KP20H, R88D-KP30H, R88D-KP50H: Lỗi AL-OC1, Lỗi AL-OC2,Lỗi AL-OS, Lỗi AL-LUC, Lỗi AL-Hu, Lỗi AL-Et1, Lỗi AL-Et2
Catec chuyên xử lý lỗi Servo panasonic các dòng MAHDT, MBDHT, MCDHT, MDDHT, MEDHT, MFDHT, MGDHT báo lỗi ERR11, ERR12, ERR14, ERR15, ERR16, ERR18, ERR21, ERR22,ERR2
Catec chuyên xử lý lỗi Servo INVT các dòng D200A series, DA180A series, DA180 Economy series, DA300 Intelligent series, DA200 High Performance series
Catec chuyên xử lý lỗi Servo Fuji các dòng FALDIC-W, Digital ES, FALDIC-β, FALDIC-α, ALPHA5, ALPHA5 Smart, ALPHA7 báo các lỗi như : Servo Fuji Lỗi AL-OC1, Servo Fuji Lỗi AL-0C2, Servo Fuji Lỗi AL-OS, Servo Fuji Lỗi AL-Luc, Servo Fuji Lỗi AL-Hu
Catec chuyên xử lý lỗi Servo Siemens các dòng SINAMICS S210, SINAMICS V90, SINAMICS S110, SINAMICS S120
Catec chuyên xử lý lỗi Servo Mitsubishi các dòng MR-J2S series, MR-J2 series, MR-J3 series, MR-J4 series, MR-C series, MR-E series, MR-JN series báo lỗi báo lỗi AL.11, AL.12 AL.13, AL.15 ,AL.16,AL.17,AL.20, AL.21,AL.24,AL.25 AL.30,AL.31
Catec chuyên xử lý lỗi Servo Delta các dòng ASD-B2, ASD-AB, ASD-A2, ASD-B3, ASD-A+…báo các lỗi như : Servo Delta lỗi AL001, Servo Delta lỗi AL001, Servo Delta lỗi AL002,Servo Delta lỗi AL003,AL004,Servo Delta lỗi AL005,AL006,Servo Delta lỗi AL007,Servo Delta lỗi AL008,Servo Delta lỗi AL009, Servo Delta lỗi AL010,Servo Delta lỗi AL011,AL012,AL013,Servo Delta lỗi AL014,Servo Delta lỗi AL015, Servo Delta lỗi AL016, Servo Delta lỗi AL017, Servo Delta lỗi AL018,Servo Delta lỗi AL019,AL010,Servo Delta lỗi AL020,AL021,Servo Delta lỗi AL022
Catec chuyên xử lý lỗi servo TECO các dòng JSDES, JSDZ, JSDA, JSDE, JSDA+, JSDE+, JSDG2, JSDG2S
Những hư hỏng thường gặp ở servo các hãng mà kinh nghiệm chúng tôi từng sửa thành công
- Sửa bộ điều khiển Driver servo nổ do chạm chập ngõ vào, hư IGBT, hư chỉnh lưu, lỗi quá áp, lỗi thấp áp, lỗi quá nhiệt, lỗi quá tốc...báo lỗi quá dòng, lỗi quá tải, lỗi encoder, lỗi EF-PROM không được đặt lại sau khi phiên bản phần mềm được nâng cấp
- Bộ điều khiển driver servo báo lỗi điện áp thấp, lỗi giới hạn chiều quay ngược, giới hạn chiều quay thuận, sửa servo báo lỗi do đứt cáp nối với motor servo (cáp nguồn, cáp encoder, cáp tín hiệu), hư board điều khiển, hư chỉnh lưu, hư board nguồn, hư board lái, góc kích, lỗi lên toàn số 8888 trên bàn phím, bị hư hồi tiếp, lỗi mất tín hiệu với PLC, lỗi 1 gạch, lỗi mất nguồn, không lên nguồn, bị ngắn mạch, bị mất pha đầu ra, bị mất cân bằng pha
- Sửa bộ điều khiển driver servo lỗi nhảy CB, MCCB cấp nguồn cho Drive, lỗi không nhấn được, lỗi không thể cài đặt cho Drive, lỗi chưa setting đúng thông số
- Sửa motor servo bị bể thắng, kẹt thắng, quá tải, sửa motor servo hư encoder, hư bạc đạn, hư cuộn dây, kẹt rotor, gạy cốt, cạ cốt, rung cốt, lỗi do nhiệt độ động cơ vượt quá nhiệt độ cho phép, tín hiệu encoder output vượt quá dung sai của phần cứng, cháy cuộn dây motor, chạm vỏ motor, sửa motor servo lỗi mất vị trí encoder với trục động cơ, motor giật mạnh rồi báo lỗi
- Sửa động cơ servo bị giật mạnh rồi báo lỗi OL, OC, OV trên driver servo
