catec chuyên bán tấm cảm ứng màn hình hmi

Công ty kỹ thuật CATEC là đơn vị chuyên sửa chữa và khắc phục lỗi màn hình công nghiệp tại Thành Phố Hồ chí Minh, chúng tôi còn là nhà nhập khẩu linh kiện phụ kiện chính hãng phục vụ cho việc sửa chữa lỗi cho màn hình HMI

Dịch vụ chính của CATEC bao gồm:

Nhập khẩu và phân phối sỉ lẻ tấm cảm ứng màn hình công nghiệp (HMI), với đầy đủ kích thước từ 3,5 inch đến 15 inch, mẫu mã đa dạng phong phú từ kích thước đến đường tín hiệu phù hợp với nhiều dòng màn hình HMI khác nhau
Chuyên Sửa chữa màn hình HMI các lỗi liên quan đến cảm ứng như: treo màn hình không thể thao tác, bấm cảm ứng bị đơ, cảm ứng không nhạy, bấm không ăn, lệch cảm ứng, liệt cảm ứng, cảm ứng bấm khó ăn, bể cảm ứng...
Sửa chữa màn hình HMI hư tấm LCD hiển thị, hiển thị mờ, màn hình bị loang, không thấy rõ, không lên đèn màn hình, bị chấm đen, bị sọc màn hình...Thay thế linh kiện chính hãng mới 100% chất lượng cao

CATEC cam kết chi phí dịch vụ thay cảm ứng cho màn hình HMI của của chúng tôi không quá 20% so với mua mới màn hình HMI. Bảo hành sau sửa chữa trong vòng 3-6 tháng.

thay cảm ứng màn hình công nghiệp hmi

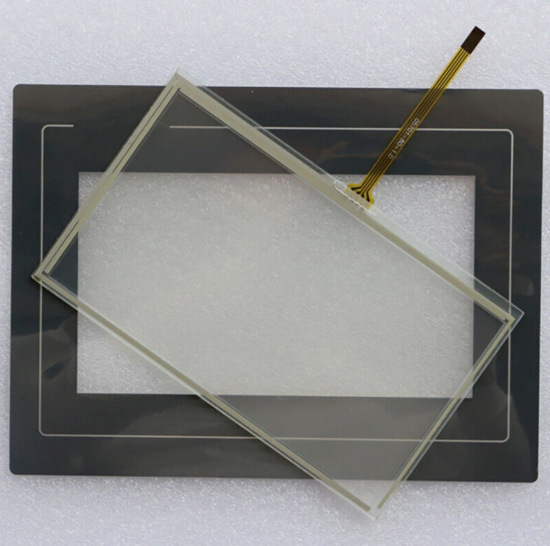

Cấu tạo tấm cảm ứng màn hình XINJE TP760-T TP765-T MP760-T

Lớp phủ bề mặt (Surface Layer)
- Được làm từ chất liệu nhựa trong suốt hoặc kính mỏng.
- Giúp bảo vệ tấm cảm ứng khỏi trầy xước, bụi bẩn và hóa chất.
Lớp cảm ứng (Touch Layer)
- Sử dụng công nghệ cảm ứng điện trở (Resistive Touch).
- Gồm hai lớp màng dẫn điện cách nhau bởi các chấm cách điện siêu nhỏ.
- Khi có lực nhấn, hai lớp màng tiếp xúc và gửi tín hiệu đến bộ điều khiển.
Lớp dẫn điện (ITO Layer - Indium Tin Oxide)
- Lớp màng mỏng trong suốt phủ ITO giúp tạo tín hiệu điện trở khi chạm vào.
- Đảm bảo độ nhạy và độ chính xác cao trong việc nhận tín hiệu cảm ứng.
Lớp kết dính (Adhesive Layer)
- Kết nối các lớp màn hình với nhau, giúp giữ cố định và duy trì độ bền của tấm cảm ứng.
Mạch kết nối (Flexible Circuit - FPC)
- Đây là cáp linh hoạt (FPC) kết nối tấm cảm ứng với bo mạch chính của màn hình HMI.
- Có nhiệm vụ truyền tín hiệu cảm ứng đến bộ điều khiển.

Trong bối cảnh tự động hóa công nghiệp ngày càng phát triển, Giao diện người máy (HMI) đóng vai trò trọng yếu, là điểm chạm giữa người vận hành và hệ thống máy móc. Để đảm bảo quá trình sản xuất diễn ra liền mạch và hiệu quả, một tấm cảm ứng HMI chất lượng cao là điều kiện tiên quyết. Các dòng HMI của Xinje, đặc biệt là TP760-T, TP765-T và MP760-T, đã trở thành lựa chọn đáng tin cậy cho nhiều nhà máy nhờ khả năng hoạt động bền bỉ và giao diện thân thiện.

Bài viết này sẽ đi sâu vào các đặc tính kỹ thuật, lợi ích, và ứng dụng của tấm cảm ứng màn hình dành cho các model HMI Xinje TP760-T, TP765-T và MP760-T, cũng như hướng dẫn cách lựa chọn và thay thế chúng.

I. Giới Thiệu Chung Về HMI Xinje TP760-T, TP765-T, MP760-T

Xinje là một thương hiệu nổi tiếng đến từ Trung Quốc, chuyên sản xuất các thiết bị tự động hóa công nghiệp như PLC, HMI, bộ điều khiển servo và biến tần. Các dòng HMI của Xinje được biết đến với phần mềm lập trình TouchWin thân thiện, dễ sử dụng, cùng với khả năng kết nối đa dạng với nhiều loại PLC khác nhau.

Các model TP760-T, TP765-T và MP760-T thuộc dòng HMI 7 inch của Xinje. Mặc dù có những khác biệt nhỏ về tính năng hoặc dòng sản phẩm (TP Series vs. MP Series), nhưng chúng đều có chung kích thước màn hình và thường sử dụng cùng một loại tấm cảm ứng 7 inch.

Xinje TP760-T và TP765-T (TP Series):
- Kích thước màn hình: 7 inch.
- Độ phân giải: Thường là 480x234 pixels (QVGA) hoặc 800x480 pixels (WVGA) tùy phiên bản.
- Màu sắc: Một số phiên bản TP760-T/TP765-T có thể là TFT 256 màu, trong khi các phiên bản mới hơn có thể hỗ trợ 16 triệu màu.
- Bộ nhớ: Thường có 4MB FlashROM và 4KB SRAM.
- Cổng giao tiếp: Hỗ trợ RS-232, RS-422, RS-485.
- Tính năng: Hiển thị dữ liệu, giám sát, báo động, công thức, và khả năng tương thích với nhiều PLC phổ biến.
Xinje MP760-T (MP Series):
- Kích thước màn hình: 7 inch.
- Độ phân giải: Tương tự TP Series, thường là 480x234 pixels.
- Màu sắc: TFT 256 màu hoặc cao hơn.
- Tính năng: Được thiết kế để dễ dàng chỉnh sửa dự án HMI, tích hợp nhiều chức năng, và hỗ trợ màn hình cảm ứng hiệu quả.
- Độ bền: Tuổi thọ đèn nền LCD có thể lên đến 50.000 giờ.
- Bảo vệ: Thông thường đạt chuẩn IP20 cho vỏ thiết bị, nhưng mặt trước của tấm cảm ứng có thể đạt IP65/IP66.

Tấm cảm ứng chính là lớp bề mặt cho phép người dùng tương tác trực tiếp với giao diện đồ họa của HMI. Khi tấm cảm ứng gặp sự cố (liệt, loạn, vỡ), toàn bộ HMI có thể trở nên vô dụng, ảnh hưởng nghiêm trọng đến hoạt động sản xuất.

II. Đặc Điểm Nổi Bật Của Tấm Cảm Ứng Màn Hình Xinje 7 Inch (Dùng Cho TP760-T, TP765-T, MP760-T)

Để đảm bảo hoạt động bền bỉ và chính xác trong môi trường công nghiệp, tấm cảm ứng của các model HMI Xinje này thường sở hữu những đặc tính sau:

A. Công Nghệ Cảm Ứng Bền Bỉ và Chính Xác:

Cảm ứng điện trở (Resistive Touch): Đây là công nghệ phổ biến nhất được sử dụng cho các HMI công nghiệp của Xinje, bao gồm cả TP760-T, TP765-T và MP760-T. Chúng thường là loại 4 dây hoặc 5 dây.
- Lý do chọn điện trở: Công nghệ này cho phép người dùng thao tác bằng ngón tay trần, găng tay (kể cả găng tay bảo hộ dày) hoặc bút stylus. Điều này rất quan trọng trong môi trường nhà máy, nơi người vận hành không thể tháo găng tay để tương tác với màn hình.
- Độ nhạy và chính xác cao: Tấm cảm ứng được thiết kế để nhận diện chính xác từng điểm chạm, đảm bảo phản hồi tức thì và không có độ trễ, giúp người vận hành thực hiện các lệnh một cách hiệu quả và giảm thiểu sai sót.
- Độ bền cảm ứng: Hỗ trợ tối thiểu 1 triệu lần chạm đối với cảm ứng điện trở.
Tốc độ phản hồi: Thông thường dưới 10ms, đảm bảo trải nghiệm người dùng mượt mà và không bị gián đoạn.

B. Khả Năng Chống Chịu Trong Môi Trường Công Nghiệp Khắc Nghiệt:

Chất liệu bề mặt: Thường là lớp màng PET (Polyester) hoặc kính cường lực kết hợp với lớp phủ ITO (Indium Tin Oxide) chống trầy xước, giúp bảo vệ màn hình khỏi các tác động vật lý nhỏ và hao mòn trong quá trình sử dụng.
Kháng hóa chất: Khả năng chịu được tiếp xúc với nhiều loại hóa chất công nghiệp thông dụng như dầu, mỡ, dung môi vệ sinh nhẹ, giúp việc làm sạch dễ dàng mà không làm hỏng bề mặt cảm ứng.
Chống bụi và nước (IP-rated): Mặt trước của tấm cảm ứng thường đạt các tiêu chuẩn bảo vệ IP65/IP66. Điều này có nghĩa là chúng có khả năng chống bụi hoàn toàn và chống được tia nước mạnh hoặc vòi phun trực tiếp, làm cho chúng lý tưởng cho các môi trường sản xuất nhiều bụi bẩn, ẩm ướt hoặc có nguy cơ bị bắn nước.
Dải nhiệt độ hoạt động rộng: Hoạt động ổn định trong điều kiện nhiệt độ biến đổi của nhà máy, thường từ -10°C đến 60°C, và nhiệt độ bảo quản từ -20°C đến 70°C, đảm bảo tính liên tục của quá trình sản xuất.

C. Khả Năng Hiển Thị Tối Ưu:

Độ trong suốt cao: Bề mặt tấm cảm ứng được xử lý đặc biệt để có độ trong suốt tối đa (thường ≥ 80%), đảm bảo hình ảnh từ màn hình LCD bên dưới được hiển thị rõ nét, không bị biến dạng màu sắc hay giảm độ sáng.
Kích thước chuẩn xác: Được cắt gọt chính xác để vừa vặn hoàn hảo với khung của HMI 7 inch, tạo sự liền mạch và thẩm mỹ, đồng thời ngăn chặn bụi bẩn và hơi ẩm xâm nhập vào bên trong thiết bị.

D. Dễ Dàng Lắp Đặt Và Thay Thế:

Giao diện kết nối: Thường sử dụng cáp FPC (Flexible Printed Circuit) với chuẩn giao tiếp USB hoặc RS232, giúp quá trình lắp đặt và thay thế diễn ra nhanh chóng, giảm thiểu thời gian ngừng hoạt động của máy.
Tương thích cao: Các tấm cảm ứng thay thế được sản xuất để tương thích 100% với các model HMI Xinje TP760-T, TP765-T, MP760-T, đảm bảo không gặp vấn đề về kết nối hay hiệu chuẩn sau khi thay thế.

III. Lợi Ích Khi Sử Dụng Tấm Cảm Ứng Xinje Chất Lượng Cao

Việc lựa chọn và thay thế tấm cảm ứng chất lượng cao cho các HMI Xinje TP760-T, TP765-T, MP760-T mang lại nhiều lợi ích thiết thực cho doanh nghiệp:

A. Nâng Cao Hiệu Quả Vận Hành và Năng Suất:

Thao tác nhanh chóng và chính xác: Màn hình cảm ứng hoạt động trơn tru giúp người vận hành thực hiện các lệnh, nhập liệu và điều chỉnh máy móc một cách hiệu quả, không bị gián đoạn, từ đó tối ưu hóa quy trình và tăng năng suất tổng thể của dây chuyền sản xuất.
Giảm thiểu sai sót: Độ chính xác cao của cảm ứng giúp tránh các thao tác nhầm lẫn, giảm thiểu lỗi sản xuất và lãng phí vật liệu, tiết kiệm chi phí vận hành.

B. Tối Ưu Hóa Chi Phí Bảo Trì và Sửa Chữa:

Kéo dài tuổi thọ HMI: Tấm cảm ứng hoạt động như một lớp bảo vệ bên ngoài, chống lại các tác nhân gây hại cho màn hình LCD và các linh kiện điện tử bên trong, giúp kéo dài tuổi thọ tổng thể của thiết bị HMI.
Tiết kiệm chi phí thay thế toàn bộ: Khi chỉ tấm cảm ứng bị hỏng, việc thay thế riêng lẻ sẽ tiết kiệm chi phí đáng kể so với việc phải mua một thiết bị HMI mới hoàn toàn, giảm áp lực tài chính cho doanh nghiệp.
Giảm thời gian dừng máy (downtime): Quá trình thay thế nhanh chóng giúp giảm thiểu thời gian sản xuất bị gián đoạn, tránh thất thoát doanh thu và duy trì tính liên tục trong sản xuất.

C. Đảm Bảo An Toàn Lao Động:

Giao diện trực quan và dễ sử dụng: Giúp người vận hành dễ dàng nắm bắt thông tin và phản ứng kịp thời với các cảnh báo, giảm nguy cơ xảy ra tai nạn trong quá trình làm việc, đặc biệt trong môi trường công nghiệp có nhiều rủi ro.
Kiểm soát tốt hơn: Khả năng điều khiển chính xác và phản hồi nhanh giúp người vận hành duy trì kiểm soát tốt hơn đối với máy móc, đặc biệt trong các tình huống khẩn cấp, nâng cao độ an toàn cho nhân viên và thiết bị.

catec chuyên thay cảm ứng cho màn hình công nghiệp

IV. Ứng Dụng Thực Tiễn Của Tấm Cảm Ứng Màn Hình Xinje 7 Inch

Với những đặc tính ưu việt, tấm cảm ứng cho HMI Xinje TP760-T, TP765-T, MP760-T được ứng dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực khác nhau, đặc biệt là nơi cần một giao diện điều khiển nhỏ gọn nhưng vẫn mạnh mẽ:

Máy móc bao bì: Điều khiển các máy đóng gói, dán nhãn, niêm phong tự động.
Hệ thống băng tải: Giám sát và điều khiển tốc độ, hướng di chuyển của băng tải trong các nhà máy.
Máy chế biến thực phẩm và đồ uống: Vận hành các thiết bị pha trộn, cắt gọt, đóng gói, đảm bảo quy trình vệ sinh an toàn thực phẩm.
Ngành dệt may: Điều khiển máy may công nghiệp, máy dệt, máy cắt vải tự động.
Hệ thống điều khiển nhỏ: Tủ điều khiển PLC, biến tần, các thiết bị tự động hóa đơn giản, máy rửa công nghiệp.
Thiết bị phòng thí nghiệm: Làm giao diện cho các máy phân tích, đo lường tự động.
Ngành dược phẩm: Kiểm soát các quy trình sản xuất, đóng gói, kiểm tra chất lượng thuốc theo tiêu chuẩn GMP.

V. Hướng Dẫn Lựa Chọn Và Thay Thế Tấm Cảm Ứng Màn Hình Xinje TP760-T, TP765-T, MP760-T

Để đảm bảo hiệu suất tối ưu và tuổi thọ cho HMI của bạn, việc lựa chọn và thay thế tấm cảm ứng cần được thực hiện một cách cẩn thận.

A. Xác Định Mã Sản Phẩm Chính Xác:

Kiểm tra kỹ: Luôn xác định chính xác mã model HMI của bạn (ví dụ: TP760-T, TP765-T, MP760-T) trên nhãn dán phía sau thiết bị hoặc trong tài liệu kỹ thuật.
Lưu ý về phiên bản: Mặc dù các model này có thể dùng chung tấm cảm ứng 7 inch, hãy kiểm tra kỹ các thông số như độ phân giải (480x234 hay 800x480) và số lượng chân cáp của tấm cảm ứng cũ để đảm bảo tương thích hoàn hảo. Chụp ảnh cáp kết nối để so sánh.

B. Quy Trình Thay Thế Tấm Cảm Ứng (Khuyến nghị thực hiện bởi kỹ thuật viên):

Ngắt nguồn điện: Đây là bước quan trọng nhất để đảm bảo an toàn cho người thực hiện và tránh hỏng hóc thiết bị.
Tháo rời HMI: Cẩn thận tháo HMI ra khỏi vị trí lắp đặt trên tủ điện hoặc bảng điều khiển.
Mở vỏ và tháo màn hình: Sử dụng các dụng cụ phù hợp để mở các ốc vít hoặc kẹp giữ vỏ HMI. Nhẹ nhàng tháo màn hình LCD và tấm cảm ứng cũ ra khỏi khung. Tấm cảm ứng thường được gắn bằng keo hoặc kẹp.
Ngắt kết nối cáp: Cẩn thận tách cáp dẹt (FPC) của tấm cảm ứng cũ khỏi cổng kết nối trên bo mạch chủ. Ghi nhớ hoặc chụp ảnh vị trí kết nối để lắp lại chính xác.
Làm sạch: Vệ sinh kỹ lưỡng khung HMI và bề mặt tiếp xúc của màn hình LCD để loại bỏ bụi bẩn, keo cũ hoặc mảnh vỡ kính. Đảm bảo bề mặt hoàn toàn sạch trước khi lắp tấm mới.
Lắp đặt tấm cảm ứng mới: Đặt tấm cảm ứng mới vào vị trí, đảm bảo nó vừa khít và không có kẽ hở. Một số tấm cảm ứng có sẵn lớp keo dán chuyên dụng.
Kết nối cáp: Cắm lại cáp của tấm cảm ứng mới vào bo mạch chủ một cách cẩn thận, đảm bảo các chân cáp khớp đúng vị trí và không bị gấp khúc.
Lắp ráp lại: Lắp lại màn hình LCD và vỏ HMI. Vặn chặt các ốc vít hoặc khóa kẹp.
Kiểm tra và hiệu chuẩn: Cấp lại nguồn điện và kiểm tra chức năng cảm ứng. Nếu màn hình bị loạn cảm ứng sau khi thay, cần thực hiện hiệu chuẩn lại màn hình thông qua phần mềm TouchWin hoặc trong phần cài đặt của HMI.

D. Bảo Dưỡng Để Kéo Dài Tuổi Thọ:

Vệ sinh định kỳ: Lau chùi bề mặt tấm cảm ứng bằng vải mềm, không xơ và dung dịch làm sạch chuyên dụng (không chứa cồn hoặc các hóa chất ăn mòn mạnh) để tránh làm hỏng lớp phủ bề mặt.
Tránh lực tác động mạnh: Hạn chế các vật sắc nhọn hoặc lực tác động quá mạnh lên bề mặt cảm ứng để tránh làm vỡ hoặc trầy xước.
Kiểm tra môi trường: Đảm bảo HMI hoạt động trong điều kiện môi trường được khuyến nghị (nhiệt độ, độ ẩm) để tránh ảnh hưởng đến các linh kiện điện tử bên trong và tuổi thọ tấm cảm ứng.

VI. Kết Luận

Tấm cảm ứng màn hình XINJE TP760-T, TP765-T và MP760-T là linh kiện cốt lõi, quyết định hiệu suất và tuổi thọ của các thiết bị HMI quan trọng này. Với những đặc tính về độ bền, độ chính xác và khả năng chống chịu môi trường công nghiệp, việc lựa chọn sản phẩm chất lượng từ nguồn cung cấp uy tín và tuân thủ quy trình thay thế đúng cách sẽ đảm bảo HMI của bạn luôn hoạt động ổn định, kéo dài tuổi thọ và tối ưu hóa hiệu quả sản xuất.

Đừng để một tấm cảm ứng bị hỏng làm gián đoạn quy trình sản xuất của bạn. Hãy chủ động tìm kiếm giải pháp thay thế chất lượng để đảm bảo hiệu suất liên tục cho hệ thống tự động hóa. thay cảm ứng màn hình công nghiệp hmi

Ngoài ra chúng tôi nhận sửa chữa thay thế tấm cảm ứng cho màn hình HMI nhiều hãng

Sửa màn hình HMI bị hư tấm nền cảm ứng, cảm ứng bị nứt vỡ, chạm không ăn, thường xuyên bị đơ, bị treo, cần thay màn hình cảm ứng HMI mới,dịch vụ thay gương cảm ứng màn hình HMI lấy ngay chỉ sau 45 phút.
Chuyên thay tấm cảm ứng màn hình cảm ứng HMI tất cả các kích thước như 3.5”, 3.8”, 5.7”, 7.0”, 8.0”, 10.1”,12”, 15”…
Sửa màn hình HMI bị hư màn hình LCD, màn hình bị chấm đen, bị hiển thị sọc, hoặc màn hình hiển thị mờ, nhòe, không rõ nét, nhiều trường hợp màn hình bị tối đen hoàn toàn không thể xử lý được, chúng tôi luôn có sẵn các model màn hình LCD để thay thế nhanh
Sửa màn hình HMI bị cháy nổ bo mạch
Bị lỗi nguồn, mất nguồn, hoặc bị cháy nguồn

Các dịch vụ khác về màn hình HMI tại CATEC Automation:

Nhập khẩu và cung cấp màn hình HMI mới 100% các seri
Sửa chữa HMI tất cả các hãng, thay tấm cảm ứng màn hình HMI, thay màn hình LCD và sửa board mạch HMI
Chuyên unclock, crack password màn hình cảm ứng HMI các trường hợp: bị cài password, bị chống download – chống dowload, có mật khẩu macro, mật khẩu nhiều lớp, nhiều ký tự…
