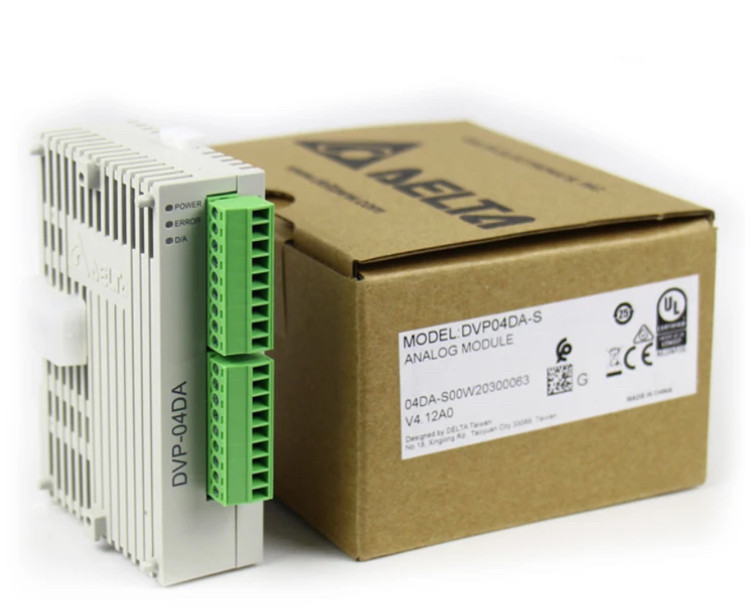

DVP04DA-S2, Module PLC Delta 4 ngõ ra Analog, hàng mới 100%

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp bộ lập trình DVP04DA-S2, Module PLC Delta 4 ngõ ra analog, hàng mới 100%

Giới thiệu tổng quan

Trong ngành tự động hóa công nghiệp, việc điều khiển analog (điện áp hoặc dòng điện) đóng vai trò vô cùng quan trọng trong việc kết hợp giữa bộ điều khiển logic lập trình (PLC) với các phần tử hiện trường như biến tần, van tỷ lệ, cảm biến, đầu ra analog… Một trong những giải pháp phổ biến hiện nay là sử dụng module mở rộng analog của hãng Delta dành cho dòng PLC của họ. Bài viết này sẽ phân tích chi tiết về DVP04DA‑S2 – Module 4 kênh ngõ ra analog dành cho PLC Delta: cấu hình, đặc điểm kỹ thuật, cách chọn, cách kết nối-lập trình, ưu-nhược và ứng dụng thực tế. Bài viết cũng được tối ưu chuẩn SEO để bạn đọc dễ tìm trên Google khi tìm “DVP04DA-S2 Module dùng cho PLC Delta”.

1. Giới thiệu sản phẩm DVP04DA-S2

1.1 Vị trí của module trong hệ thống PLC

Module DVP04DA-S2 là module mở rộng analog thuộc dòng “Slim” hoặc “Right expansion” của series PLC DVP-S hay DVP-SS2/SA2 của Delta. Khi CPU chính (PLC) không có đủ số lượng ngõ ra analog cần thiết hoặc cần nâng cấp hệ thống cho phép xuất tín hiệu analog, ta sẽ sử dụng module mở rộng này. Cụ thể:

• Là module ngõ ra analog (Analog Output – AO), không phải ngõ vào analog.

• Hỗ trợ 4 kênh (4 output) analog.

• Tương thích với hệ thống PLC Delta DVP series.

1.2 Mã và tên gọi sản phẩm

• Mã sản phẩm: DVP04DA-S2.

• Tên gọi: Module Analog Output 4AO Delta DVP04DA-S2.

• Xuất xứ: Đài Loan (Taiwan) – thường được ghi trong các nhà phân phối tại Việt Nam.

• Nguồn cấp: 24 V DC.

1.3 Vai trò và lợi ích khi sử dụng

Module DVP04DA-S2 giúp mở rộng khả năng xuất tín hiệu analog từ hệ thống PLC Delta, từ đó:

• Điều khiển các thiết bị nhận tín hiệu analog như biến tần, van tỷ lệ, servo, bộ ghi dữ liệu (recorder), đầu ra hiển thị analog.

• Tăng tính linh hoạt của hệ thống tự động hóa mà không cần thay đổi toàn bộ PLC.

• Hạn chế phải sử dụng module khác hãng hoặc thêm bộ chuyển đổi trung gian, giúp tích hợp tốt hơn với hệ thống Delta.

• Vì là module mở rộng, giúp giữ nguyên cấu trúc PLC hiện có, chỉ thêm module bên phải (right-expansion) nên tiết kiệm chi phí, thời gian lắp đặt.

2. Đặc điểm kỹ thuật chính

Dưới đây là các thông số kỹ thuật chính của DVP04DA-S2, giúp bạn hiểu rõ khả năng và điều kiện vận hành.

3. Cách lựa chọn DVP04DA-S2 và so sánh với các module tương đương

3.1 Khi nào nên sử dụng DVP04DA-S2

Bạn nên chọn module DVP04DA-S2 khi có các nhu cầu sau:

• Hệ thống PLC của bạn là dòng DVP (Delta), đặc biệt DVP-S/SS2/SA2/SX2… và cần mở rộng ngõ ra analog.

• Cần ra 4 kênh analog (AO) – nếu chỉ cần 2 kênh có thể chọn module nhỏ hơn.

• Tín hiệu cần xuất là 0~10 V hoặc 0~20 mA (hoặc có thể là dạng âm-dương nếu phiên bản hỗ trợ).

• Muốn module tích hợp RS-485 (nếu cần giao tiếp từ xa hoặc giám sát).

• Muốn giữ cấu trúc CPU + module mở rộng để tiết kiệm chi phí nâng cấp.

3.2 So sánh với các module khác trong hệ thống Delta

3.3 Lợi ích khi chọn bản “-S2”

Phiên bản “-S2” thường là bản được nâng cấp hoặc tương thích mới hơn cho dòng Slim của Delta PLC, do đó có thể hỗ trợ tốt hơn về:

• Tích hợp RS-485 trong module (hỗ trợ mở rộng giao tiếp)

• Hiệu suất xử lý tương thích với CPU mới hơn

• Dễ dàng tìm phụ tùng hoặc hỗ trợ tại Việt Nam
  Ví dụ: nhiều nhà phân phối ghi rõ “Module mở rộng PLC Delta Slim DVP04DA-S2” khi bán

4. Hướng dẫn lắp đặt và đấu nối

Việc lắp đặt và đấu nối module analog đúng cách sẽ giúp đảm bảo hoạt động ổn định và tránh hư hỏng. Dưới đây là các bước và lưu ý khi triển khai DVP04DA-S2.

4.1 Gắn module vào khung PLC

• Tắt nguồn chính hệ thống trước khi lắp đặt.

• Gắn module DVP04DA-S2 vào vị trí mở rộng ở bên phải CPU Delta (right expansion slot) hoặc vị trí cho phép dành cho module mở rộng

• Cố định chắc chắn trên rail DIN (35mm) và đảm bảo clip gắn chắc.

4.2 Cấp nguồn module

• Đảm bảo nguồn cấp cho module là 24 V DC (phạm vi khoảng 20.4 ~ 28.8 V).

• Kiểm tra cực dương/âm đúng và dây nguồn ổn định trước khi bật nguồn cho PLC.

• Đấu dây đất (FG) hoặc nối khung tủ điện nếu có để giảm nhiễu analog – trong tài liệu Delta có khuyến nghị nối FG.

4.3 Đấu dây tín hiệu ngõ ra analog

• Xác định chế độ sử dụng: điện áp (0~10 V) hoặc dòng (0~20 mA). Chế độ này phải được chọn thông qua đấu dây đúng chân đầu ra.

• Nếu dùng điện áp: đấu chân V+ và COM (hoặc tương đương) và nối tải giữa V+ và COM.

• Nếu dùng dòng: đấu chân I+ và COM (hoặc tương đương) và nối tải theo hướng dẫn nhà sản xuất.

• Lưu ý trở kháng tải: ở chế độ dòng, phải đảm bảo tải nằm trong khoảng cho phép (ví dụ ≤ 500 Ω hoặc theo datasheet)

• Dây tín hiệu analog nên đi riêng, tránh chung với dây công suất lớn hoặc dây nhiễu. Nếu trong môi trường có nhiễu lớn, có thể gắn tụ 0.1~0.47 µF/25 V gần chân đầu ra để lọc nhiễu.

4.4 Cấu hình phần mềm trong PLC

• Trong chương trình PLC Delta sử dụng lệnh FROM/TO (hoặc tương đương) để ghi dữ liệu cho module AO. Ví dụ: lệnh TO để gửi giá trị analog ra module.

• Kiểm tra thông số CR (Control Register) của module nếu cần thay đổi chế độ (ví dụ chọn chế độ output). Trong tài liệu, CR #1, #2,… chứa thông số kiểu output và giá trị channel.

• Sau khi lập trình, kiểm tra từng kênh với tải thực để đảm bảo module xuất tín hiệu đúng.

4.5 Kiểm tra & bảo trì

• Bật hệ thống và đo từng kênh để xác định có đúng dải điện áp/dòng như mong đợi không.

• Kiểm tra xem nếu tải ngắn mạch hoặc vượt quá trở kháng có bị bảo vệ không (module có bảo vệ ngắn mạch khi ở chế độ điện áp).

• Định kỳ kiểm tra ánh tín hiệu, đảm bảo dây không bị lỏng, không có nhiễu mạnh ảnh hưởng tới tín hiệu analog.

• Nên ghi lại giá trị thực tế và đối chiếu với lý thuyết để phát hiện sớm sự khác biệt (ví dụ do sai số, nhiễu, lão hoá thiết bị).

5. Ứng dụng thực tế và lợi ích

5.1 Các lĩnh vực ứng dụng

Module DVP04DA-S2 có thể được ứng dụng rộng rãi trong các ngành công nghiệp như:

• Điều khiển biến tần (VFD) hoặc servo: dùng tín hiệu analog để điều chỉnh tốc độ/moment động cơ.

• Hệ thống đóng mở van tỷ lệ (proportional valve) trong ngành hóa, dầu khí, xử lý nước.

• Hệ thống đo lường – ghi dữ liệu (recorder) cần xuất tín hiệu analog để hiển thị hoặc truyền tới hệ thống SCADA.

• Hệ thống HVAC (Điều hoà không khí, thông gió) khi cần điều khiển analog như tốc độ quạt, lưu lượng, van điều tiết.

• Tủ điện, máy móc – khi cần tăng tính linh hoạt cho PLC delta hiện có mà không cần thay CPU mới.

5.2 Lợi ích khi sử dụng DVP04DA-S2

• Tăng khả năng mở rộng hệ thống: khi CPU chính chưa được trang bị ngõ ra analog hoặc muốn thêm kênh mà không thay PLC.

• Hạn chế chi phí: so với việc thay PLC hoặc mua thiết bị ngoại vi khác, thêm module mở rộng rẻ hơn.

• Tích hợp tốt vào hệ sinh thái Delta: nếu bạn đang dùng PLC Delta, dùng module tương thích giúp đơn giản hoá phần mềm, bảo trì và sourcing linh kiện.

• Độ chính xác tốt với độ phân giải 12 bit và dải output chuẩn giúp đảm bảo tín hiệu analog ổn định trong ứng dụng yêu cầu cao.

• Dễ bảo trì và mở rộng: hệ thống mô-đun hóa, khi cần thêm kênh chỉ việc gắn thêm module; thuận tiện cho cải tiến sau này.

6. Những lưu ý và hạn chế cần biết

Dù module DVP04DA-S2 rất tiện lợi, vẫn có vài điểm cần lưu ý, tránh gặp phải vấn đề trong vận hành:

• Không cách ly giữa các kênh analog: Tài liệu nêu rõ “No isolation among channels” – nghĩa là các kênh AO chia chung vùng analog, nếu một kênh bị nhiễu mạnh có thể ảnh hưởng kênh khác.
  → Do đó cần bố trí dây tín hiệu cân nhắc và tách khỏi dây nhiễu, sử dụng dây màn chống nhiễu, nối đất tốt.

• Trở kháng tải và mức giới hạn: Khi dùng chế độ dòng, nếu tải quá lớn hoặc yêu cầu dòng vượt giới hạn module có thể không đáp ứng hoặc hư hỏng. Ví dụ: “Max output current 20 mA (1K Ω ～ 2 M Ω)” trong một tài liệu tương đương.

• Nhiễu môi trường công nghiệp: Môi trường có nhiều thiết bị phát nhiễu (động cơ lớn, biến tần, van solenoid…) có thể làm tín hiệu analog bị ảnh hưởng. Cần bố trí dây analog riêng, nối đất, thêm tụ lọc nếu cần.

• Khả năng mở rộng giới hạn: Theo tài liệu, tối đa module mở rộng analog có thể gắn là một số lượng nhất định (ví dụ 8 module) cho hệ thống truyền thông RS-485 nối tầng.

• Chế độ hoạt động phù hợp: Nếu bạn cần tín hiệu âm (ví dụ -10 V ~ +10 V) hoặc dòng -20mA ~ +20mA, cần xem phiên bản module hỗ trợ. Module DVP04DA-S2 chuẩn là 0~10 V hoặc 0~20mA; nếu cần dải âm bạn có thể xem các module khác
