F018 - F019 Schneider: Chẩn Đoán & Xử Lý Triệt Để Ngắn Mạch Động Cơ/Nối Đất [Kinh Nghiệm 10 Năm]

1. Tổng quan lỗi F018 – F019 trên biến tần Schneider trong thực tế công nghiệp
Lỗi F018 và F019 là hai lỗi được đánh giá ở mức nghiêm trọng cao trên biến tần Schneider, đặc biệt thường gặp ở các dòng Altivar sử dụng trong môi trường sản xuất liên tục. Trong hơn 10 năm trực tiếp Sửa biến tần Schneider lỗi tại nhà máy, đội ngũ kỹ thuật CATEC ghi nhận rằng hai mã lỗi này không chỉ đơn thuần là cảnh báo điện, mà phản ánh vấn đề nền tảng của hệ thống động lực.

• F018: Ngắn mạch động cơ hoặc chạm chập pha đầu ra
• F019: Nối đất bất thường, rò điện vượt ngưỡng an toàn

Điểm nguy hiểm của hai lỗi này là khả năng tái phát cao nếu xử lý không triệt để. Rất nhiều đơn vị thay biến tần Schneider mới nhưng lỗi vẫn quay lại chỉ sau vài giờ hoặc vài ngày vận hành, do nguyên nhân gốc không nằm hoàn toàn ở biến tần.

2. Bản chất kỹ thuật của lỗi F018 – F019 theo cấu trúc biến tần Schneider
Để Sửa biến tần Schneider lỗi F018 – F019 hiệu quả, cần hiểu rõ cách biến tần Schneider giám sát dòng và cách mạch bảo vệ hoạt động.

• Biến tần sử dụng cảm biến dòng (CT/Shunt) để đo dòng tức thời từng pha
• Mạch so sánh phát hiện dòng tăng đột ngột trong thời gian cực ngắn
• Khi vượt ngưỡng cài đặt nội bộ, CPU lập tức kích hoạt bảo vệ

Với F019, biến tần Schneider sử dụng mạch giám sát dòng rò xuống đất thông qua cân bằng dòng 3 pha. Chỉ cần lệch nhỏ cũng có thể gây lỗi trong môi trường ẩm hoặc động cơ cách điện suy giảm.

Điểm mấu chốt:
• F018 thiên về sự cố đối xứng pha – ngắn mạch trực tiếp
• F019 thiên về suy hao cách điện – rò rỉ chậm nhưng nguy hiểm

3. Nguyên nhân thực tế gây lỗi F018 – F019 mà 90% kỹ thuật viên bỏ sót
Qua hàng trăm ca Sửa biến tần Schneider lỗi tại CATEC, chúng tôi tổng hợp các nguyên nhân phổ biến nhưng thường bị chẩn đoán sai:

• Sửa biến tần Schneider lỗi Động cơ đã bị suy giảm cách điện nhưng vẫn quay bình thường
• Sửa biến tần Schneider lỗi Dây cáp động lực bị cấn, xước vỏ trong máng cáp kim loại
• Sửa biến tần Schneider lỗi Đầu cos ép không chuẩn gây phóng điện vi mô
• Sửa biến tần Schneider lỗi Biến tần Schneider lắp quá gần nguồn nhiễu cao (hàn, lò cao tần)
• Sửa biến tần Schneider lỗi Quạt làm mát biến tần yếu làm IGBT quá nhiệt cục bộ

Nhiều đơn vị chỉ tập trung thay IGBT, trong khi nguyên nhân gây lỗi nằm ở động cơ hoặc hệ thống nối đất.

4. Quy trình chẩn đoán lỗi F018 – F019 chuẩn kỹ thuật CATEC
CATEC không Sửa biến tần Schneider lỗi theo kiểu “thay thử”. Mỗi ca đều tuân thủ quy trình chẩn đoán 6 bước:

• Bước 1: Tách hoàn toàn tải, reset lỗi, chạy không tải
• Bước 2: Đo cách điện động cơ bằng Megger ≥ 500V
• Bước 3: Đo điện trở pha – so sánh độ lệch
• Bước 4: Kiểm tra cáp động lực từng đoạn, đặc biệt đoạn uốn cong
• Bước 5: Phân tích lịch sử lỗi trong biến tần Schneider
• Bước 6: Đánh giá nhiệt IGBT bằng camera nhiệt

Chỉ khi loại trừ toàn bộ yếu tố ngoại vi, CATEC mới kết luận lỗi nội bộ biến tần.

5. Phân biệt lỗi do động cơ và lỗi do biến tần Schneider
Đây là điểm quyết định thành công khi Sửa biến tần Schneider lỗi F018 – F019.

Dấu hiệu lỗi do động cơ:
• Lỗi xuất hiện sau khi máy chạy nóng
• Thay biến tần khác vẫn lỗi
• Đo cách điện giảm mạnh khi động cơ nóng

Dấu hiệu lỗi do biến tần Schneider:
• Lỗi xuất hiện ngay khi cấp RUN
• Chạy không tải vẫn báo lỗi
• Dòng đo được lệch pha khi chưa đấu động cơ

Việc phân biệt sai dẫn đến thay thế tốn kém và mất thời gian dừng máy.

6. Xử lý triệt để lỗi F018 – F019 do động cơ
Khi nguyên nhân đến từ động cơ, CATEC không khuyến nghị “chạy tạm”. Các phương án xử lý gồm:

• Sấy khô động cơ bằng dòng thấp kiểm soát
• Quấn lại stator nếu cách điện suy giảm
• Thay động cơ khi đã lão hóa nặng
• Cải tạo hệ thống nối đất riêng cho động cơ

Trong nhiều trường hợp, chỉ cần cải thiện nối đất là lỗi F019 biến mất hoàn toàn.

7. Xử lý triệt để lỗi F018 – F019 do biến tần Schneider
Nếu xác định lỗi nội bộ, việc Sửa biến tần Schneider lỗi phải đi sâu cấp linh kiện:

• Kiểm tra IGBT rò chập từng cặp
• Đo mạch driver gate
• Kiểm tra điện trở shunt và mạch khuếch đại
• Thay thế tụ DC link suy giảm ESR

CATEC chỉ sử dụng linh kiện đúng thông số, tương thích nhiệt và dòng với biến tần Schneider, không dùng linh kiện “na ná” gây tái lỗi.

8. Vì sao sửa xong lỗi F018 – F019 nhưng vẫn tái phát
Nguyên nhân chính nằm ở việc xử lý chưa triệt để:

• Không kiểm tra toàn bộ chiều dài cáp
• Bỏ qua môi trường ẩm, bụi kim loại
• Không cập nhật lại thông số bảo vệ
• Không test tải đủ thời gian

Tại CATEC, mỗi biến tần Schneider sau sửa đều được test tải giả và tải thật tối thiểu 4–8 giờ liên tục.

9. Tối ưu thông số biến tần Schneider để tránh tái lỗi
Ngoài sửa phần cứng, tối ưu thông số đóng vai trò quan trọng:

• Giảm dốc tăng tốc khi tải nặng
• Cài đặt lại bảo vệ dòng phù hợp động cơ
• Kích hoạt bộ lọc nhiễu nếu có
• Kiểm soát tần số thấp khi khởi động

Đây là kinh nghiệm thực tế giúp nhiều khách hàng vận hành ổn định nhiều năm sau khi Sửa biến tần Schneider lỗi.

10. Chính sách bảo hành kỹ thuật – yếu tố tạo niềm tin của CATEC
CATEC không chỉ sửa, mà chịu trách nhiệm đến cùng:

• Bảo hành rõ ràng theo lỗi đã xử lý
• Không đổ lỗi ngược cho khách hàng
• Hỗ trợ kỹ thuật sau sửa
• Tư vấn miễn phí cải thiện hệ thống

Chúng tôi hiểu rằng với biến tần Schneider, sự ổn định lâu dài quan trọng hơn chi phí sửa ban đầu.

11. Giá trị kinh nghiệm 10 năm trong xử lý F018 – F019
10 năm Sửa biến tần Schneider lỗi giúp CATEC tích lũy:

• Thư viện lỗi thực tế theo từng ngành
• Dữ liệu hỏng hóc theo môi trường
• Kinh nghiệm xử lý nhanh – đúng trọng tâm

Đây là điều mà tài liệu hãng không thể cung cấp đầy đủ.

12. Khi nào nên sửa, khi nào nên thay biến tần Schneider
Không phải lúc nào sửa cũng là tối ưu:

• Nên sửa khi lỗi rõ ràng, linh kiện còn tốt
• Nên thay khi bo mạch lão hóa toàn diện
• CATEC luôn tư vấn trung thực, không ép sửa

Uy tín đến từ việc đặt lợi ích vận hành của khách hàng lên trước.

13. Cam kết kỹ thuật của CATEC với khách hàng công nghiệp
CATEC cam kết:

• Chẩn đoán đúng bản chất lỗi
• Sửa biến tần Schneider lỗi tận gốc
• Không phát sinh chi phí mập mờ
• Đồng hành kỹ thuật lâu dài

Với chúng tôi, mỗi biến tần Schneider được sửa thành công là một hệ thống sản xuất được bảo vệ.

14. Nguyên nhân biến tần Schneider báo lỗi F018 – F019 (Ngắn mạch động cơ – Ngắn mạch nối đất) và cách sửa

14.1 Nguyên nhân lỗi F018 (Ngắn mạch động cơ)

1. Dây cáp động cơ bị chạm chập giữa các pha (U–V–W).

2. Động cơ bị chập cuộn dây, cách điện kém, đặc biệt khi động cơ ẩm hoặc ngâm nước.

3. IGBT trong biến tần bị chập hoặc hỏng.

4. Đấu sai đầu ra động cơ, ngắn mạch trực tiếp giữa các cực.

5. Mạch đo dòng của biến tần bị lỗi hoặc nhiễu.

14.2 Nguyên nhân lỗi F019 (Ngắn mạch nối đất)

1. Dây pha đầu ra chạm vỏ hoặc nối đất.

2. Động cơ bị rò điện ra vỏ (hỏng cách điện cuộn dây).

3. Cáp động cơ ẩm, bụi dẫn điện hoặc đấu sai.

4. Cấu hình nối đất không đúng (đấu PE sai vị trí).

5. Module IGBT rò hoặc mạch công suất hỏng.

15. Cách kiểm tra và khắc phục

Bước 1 – Ngắt toàn bộ nguồn điện

• Chờ tụ DC xả hết điện (ít nhất 5 phút).

• Dùng bút thử điện hoặc đồng hồ đo kiểm tra chắc chắn không còn điện áp.

Bước 2 – Kiểm tra cách điện động cơ

• Dùng Megger (500V hoặc 1000V) đo giữa từng pha với đất (vỏ).

  • Giá trị cách điện ≥ 1 MΩ là an toàn.

  • Nếu < 1 MΩ → động cơ bị ẩm, chạm đất → sấy khô hoặc quấn lại.

Bước 3 – Kiểm tra dây cáp động cơ

• Đo điện trở giữa các dây U–V–W.

  • Nếu bằng 0 hoặc rất nhỏ → dây chạm chập.

  • Thay cáp mới, kiểm tra đầu cos.

Bước 4 – Ngắt dây ra động cơ, chỉ cấp nguồn biến tần

• Nếu biến tần khởi động không báo lỗi F018/F019 → lỗi nằm ở động cơ hoặc dây dẫn.

• Nếu vẫn báo lỗi khi chưa nối tải → lỗi nằm ở phần công suất (IGBT hoặc mạch đo dòng).

Bước 5 – Kiểm tra module công suất

• Dùng đồng hồ đo diode để kiểm tra IGBT.

  • Nếu đo thấy ngắn mạch giữa cực P–N hoặc U–V–W → IGBT chập → cần thay thế module công suất.

Bước 6 – Kiểm tra nối đất hệ thống

• Đảm bảo dây PE được nối đúng chuẩn, không đấu nhầm vào cực pha.

• Tránh nối nhiều thiết bị chung một điểm đất gây sai lệch dòng rò.

Ưu Điểm Khi Sửa biến tần Tại Công Ty Catec

✅ Đội ngũ kỹ thuật giàu kinh nghiệm: Trên 10 năm trong lĩnh vực sửa chữa biến tần, servo, PLC.
✅ Thiết bị hiện đại: Máy kiểm tra mạch kích, kiểm tra IGBT chuyên dụng.
✅ Linh kiện chính hãng: Sử dụng phụ tùng nhập chính hãng , đảm bảo độ bền.
✅ Giá cả cạnh tranh: Rẻ hơn 30% so với thay mới.
✅ Hỗ trợ tại chỗ: Có mặt sau 2h tại HCM, Bình Dương, Đồng Nai, Long An

Hướng dẫn bảo dưỡng biến tần kéo dài tuổi thọ

• Để hạn chế rủi ro hỏng hóc, doanh nghiệp nên:

• Vệ sinh thiết bị định kỳ mỗi 3-6 tháng

• Kiểm tra độ lỏng lẻo của jack cắm, terminal điện

• Đảm bảo môi trường vận hành sạch sẽ, nhiệt độ ổn định

• Sử dụng nguồn điện ổn định, tránh sốc điện

• Lập kế hoạch bảo trì, kiểm tra toàn diện theo chu kỳ

• Catec cũng cung cấp dịch vụ bảo trì trọn gói cho các nhà máy có nhu cầu!

Nếu doanh nghiệp bạn đang cần sửa biến tần, đừng ngần ngại liên hệ ngay với chúng tôi. Với sự chuyên nghiệp, tận tâm, và mức chi phí hợp lý, Catec cam kết mang đến cho bạn giải pháp sửa chữa tối ưu nhất, giúp dây chuyền sản xuất vận hành bền bỉ, hiệu quả.

Liên hệ ngay với Catec để nhận tư vấn chi tiết và báo giá tốt nhất hôm nay!

Catec là một trong những trung tâm sửa chữa biến tần hàng đầu tại Việt Nam. Với đội ngũ kỹ sư chuyên sâu về điện – tự động hóa, cùng hệ thống máy móc hiện đại, Catec mang đến giải pháp sửa chữa nhanh chóng, chính xác và tiết kiệm cho khách hàng.

QUI TRÌNH TIẾP NHẬN VÀ XỬ LÝ LỖI BIẾN TẦN TẠI CATEC

• Khách hàng gửi biến tần đến văn phòng của CATEC hoặc yêu cầu kỹ sư CATEC đến tận nơi. Tiến hành kiểm tra tổng quát bằng thiết bị, xác định chính xác nguyên nhân và phạm vi hư hỏng.
• Gửi báo giá chi tiết, minh bạch bao gồm: phí chẩn đoán, phí sửa chữa, chi phí linh kiện. Chỉ tiến hành sửa chữa biến tần sau khi khách hàng đồng ý.
• Thực hiện sửa chữa theo đúng quy trình kỹ thuật: thay thế linh kiện, sửa board mạch, cân chỉnh, vệ sinh, lắp ráp.
• Chạy thử nghiệm biến tần dưới tải mô phỏng, kiểm tra mọi thông số kỹ thuật đạt chuẩn. Bàn giao cho khách hàng, xuất phiếu bảo hành.
• Theo dõi, hỗ trợ khách hàng trong quá trình vận hành lại. Tư vấn lịch bảo dưỡng định kỳ để kéo dài tuổi thọ biến tần

Cam Kết Của CATEC Với Khách Hàng

• Uy tín đặt lên hàng đầu: Mọi dịch vụ đều được thực hiện với tinh thần trách nhiệm cao nhất.

• Chất lượng dịch vụ vượt trội: Cam kết biến tần hoạt động ổn định như ban đầu sau sửa chữa.

• Giá cả cạnh tranh & tiết kiệm: Báo giá hợp lý, tối ưu chi phí cho khách hàng.

• Bảo mật thông tin: Mọi thông tin về thiết bị, dây chuyền của khách hàng đều được bảo mật tuyệt đối.

• Phục vụ tận tâm, chuyên nghiệp: Hỗ trợ khách hàng mọi lúc, mọi nơi.

Trong suốt hơn 12 năm hoạt động, Công ty Catec đã tiếp nhận và sửa chữa thành công hàng nghìn biến tần từ nhiều thương hiệu nổi tiếng.

HÌNH ẢNH THỰC TẾ CÁC DÒNG BIẾN TẦN ĐANG ĐƯỢC SỬA CHỮA LỖI TẠI CATEC

Hình ảnh thực tế biến tần LS đang được sửa tại xưởng Catec: sửa biến tần LS IG5A,sửa biến tần LS IS7,sửa biến tần LS IE5,sửa biến tần LS IC5, IS5,sửa biến tần LS IC5A, sửa biến tần LS  IP5

Hình ảnh thực tế biến tần ABB đang được sửa tại xưởng CATEC: sửa biến tần ABB ACS580,sửa biến tần ABB ACS880,sửa biến tần ABB ACS800,sửa biến tần ABB ACS55,sửa biến tần ABB ACS 310,sửa biến tần ABB ACS550,sửa biến tần ABB ACS810,sửa biến tần ABB ACS150, sửa biến tần ABB ACS355

Hình ảnh thực tế biến tần Yaskawa đang được sửa tại xưởng CATEC: sửa biến tần Yaskawa  V1000,sửa biến tần Yaskawa  A1000,sửa biến tần Yaskawa  E1000,sửa biến tần Yaskawa  J1000,sửa biến tần Yaskawa  H1000,sửa biến tần Yaskawa  L1000A,sửa biến tần Yaskawa  F7,sửa biến tần Yaskawa G7

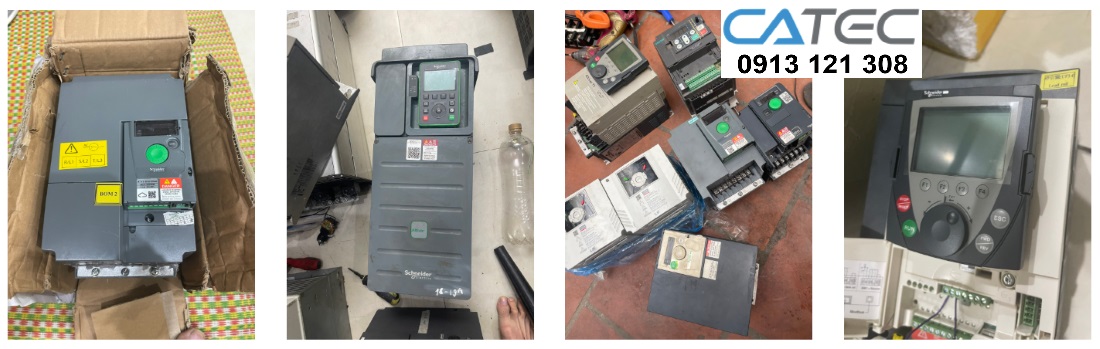

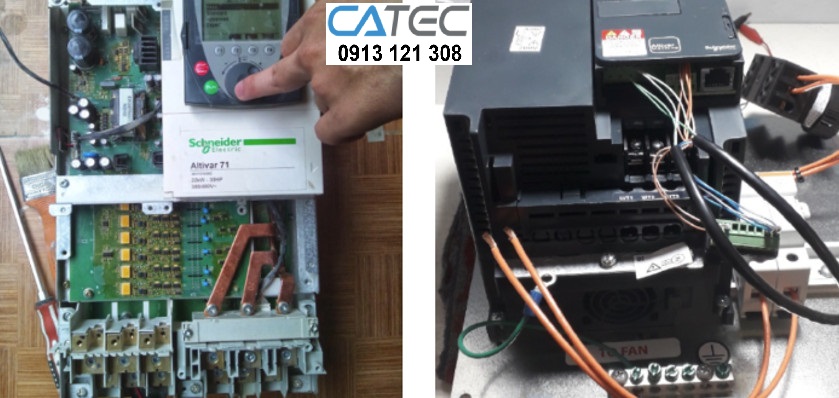

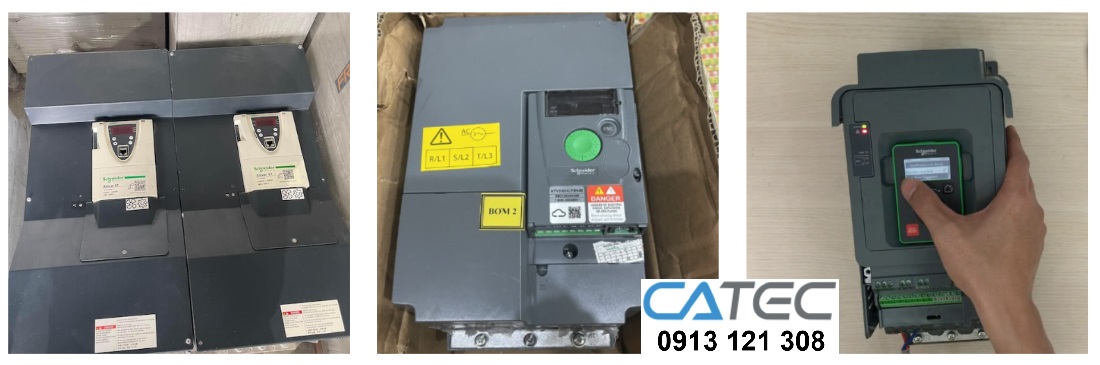

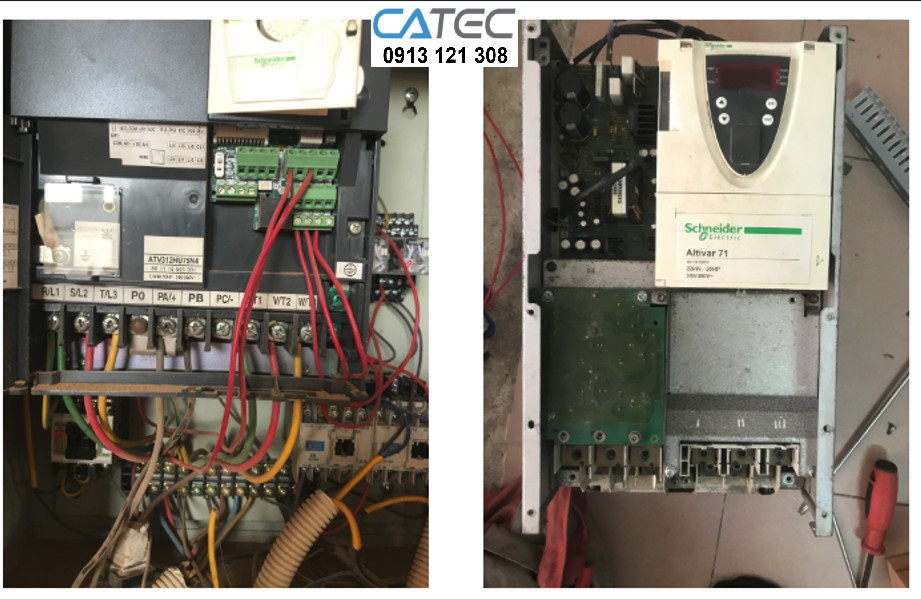

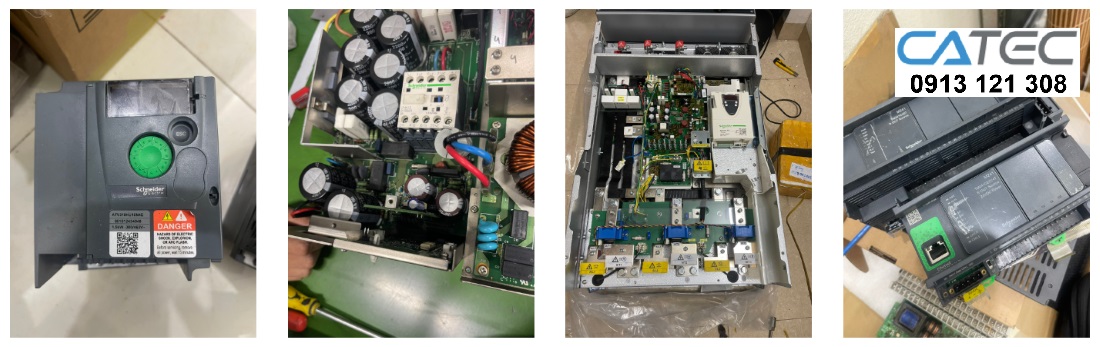

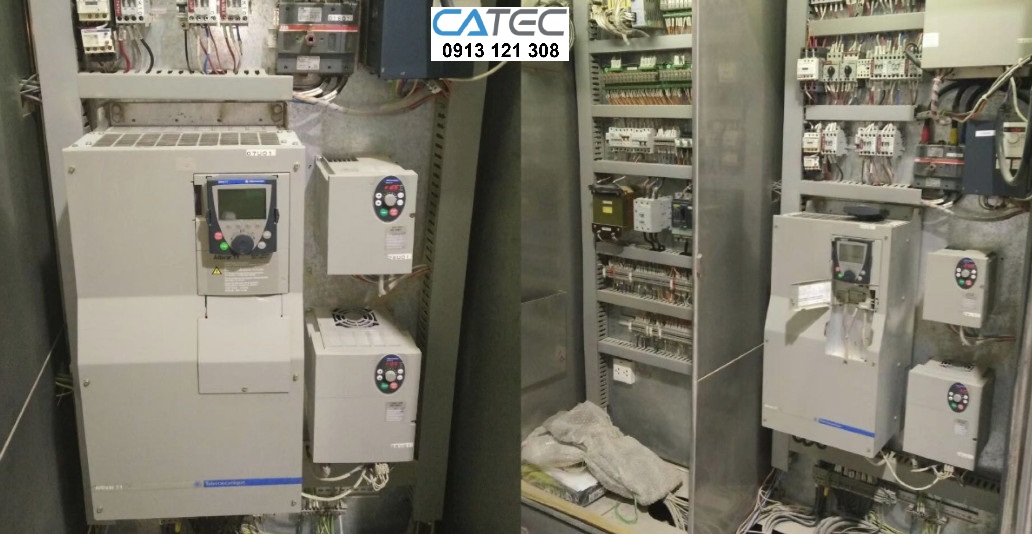

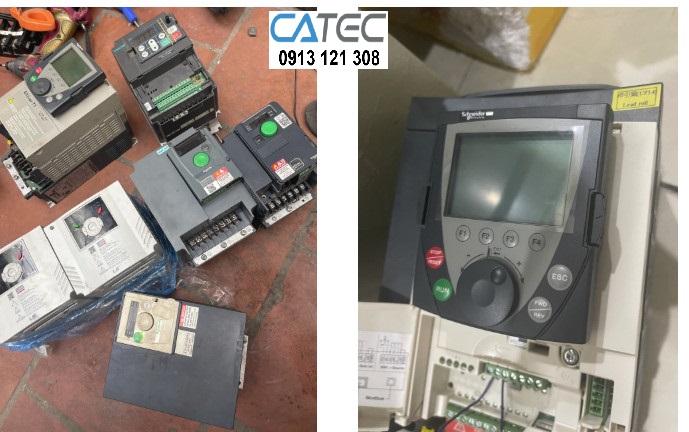

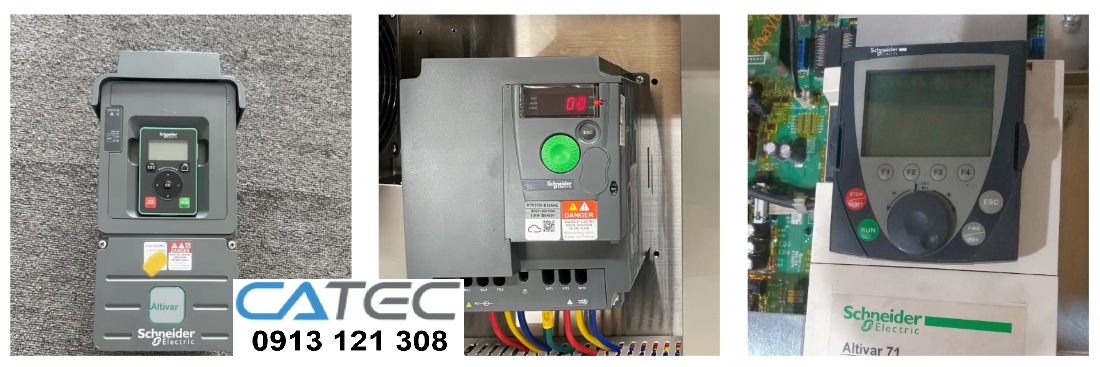

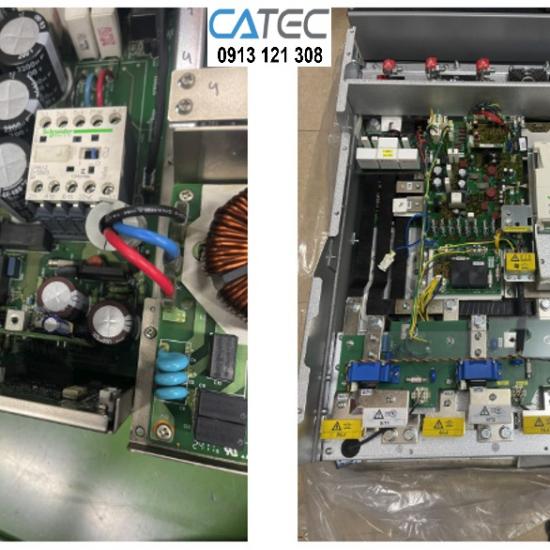

Hình ảnh thực tế biến tần Schneider đang được sửa tại xưởng CATEC: sửa biến tần Schneider ATV310,sửa biến tần Schneider  ATV610,sửa biến tần Schneider  ATV71,sửa biến tần Schneider  ATV61,sửa biến tần Schneider  ATV21, sửa biến tần Schneider ATV312
