Hộp số giảm tốc Servo có ưu điểm:
- Hộp số giảm tốc cho động cơ Servo Panasonic, Serov Delta, Servo Mitsubishi 750W được chế tạo từ linh kiện nhập khẩu từ Nhật Bản, vòng bi NSK nên cho độ chính xác cao, độ cứng cao, tải trọng cao, hiệu quả cao
- Hộp số giảm tốc servo có tỷ lệ tốc độ cao, tuổi thọ cao, quán tính thấp, rung thấp, tiếng ồn thấp, sinh nhiệt thấp, cấu trúc nhẹ nhỏ, dễ lắp đặt, định vị và các đặc điểm khác thích hợp cho động cơ AC servo, động cơ servo DC, động cơ bước, động cơ thủy lực.
Hộp số giảm tốc Servo 1kW có bản vẽ kỹ thuật: Hộp số có trục đầu vào 22mm, trục đầu ra 22mm
Hộp số 1kW tỉ lệ truyền 3/4/5/7/10:1 có chiều dài thân A=110.5mm
Hộp số 1kwW tỉ lệ truyền 16:1, 20:1, 25:1, 28:1, 35:1, 40:1, 50:1, 70:1 có chiều dài thân A=133.5mm
Hộp số Servo 750W có thông số kỹ thuật
- Kiểu: hộp số hành tinh
- Tốc độ: 3:1, 4:1, 5:1, 7:1, 10:1, 16:1, 20:1, 25:1, 28:1, 35:1, 40:1, 50:1, 70:1, 80:1, 100:1 125:1 140：1 175:1 200:1 250:1 350:1 400:1 500:1
- Trục đầu vào: 14mm hoặc 19mm
- Trục đầu ra: 20 mm
- Chiều dài hộp số: 110,5mm với tỉ lệ truyền từ 3 đến 10:1; chiều dài hộp số = 133.5mm với tỉ lệ truyền từ 16 đến 70:1
- Mặt bích đầu vào: nema 34
- Tốc độ đầu vào tối đa: 6000 vòng / phút
- Tiếng ồn (dB): ≤60
- Lớp bảo vệ: IP65
- Hiệu suất đầy tải: 96%
- Ứng dụng cho: Động cơ bước NEMA34 và động cơ servo 1kw

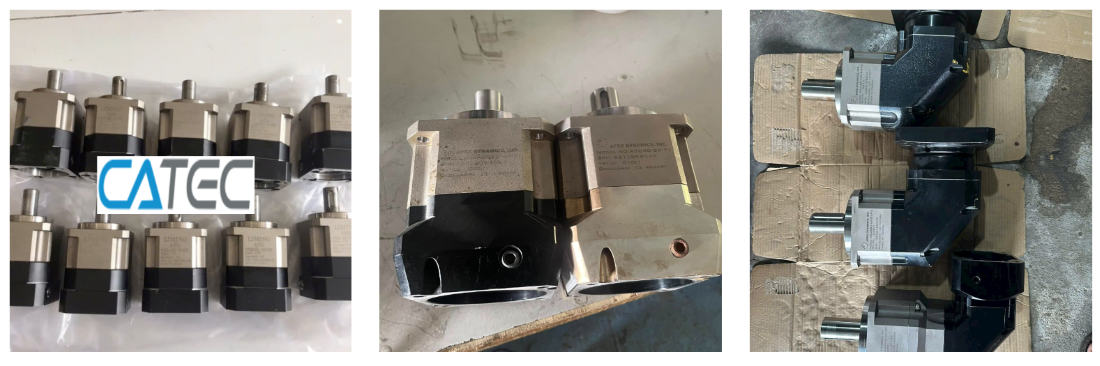

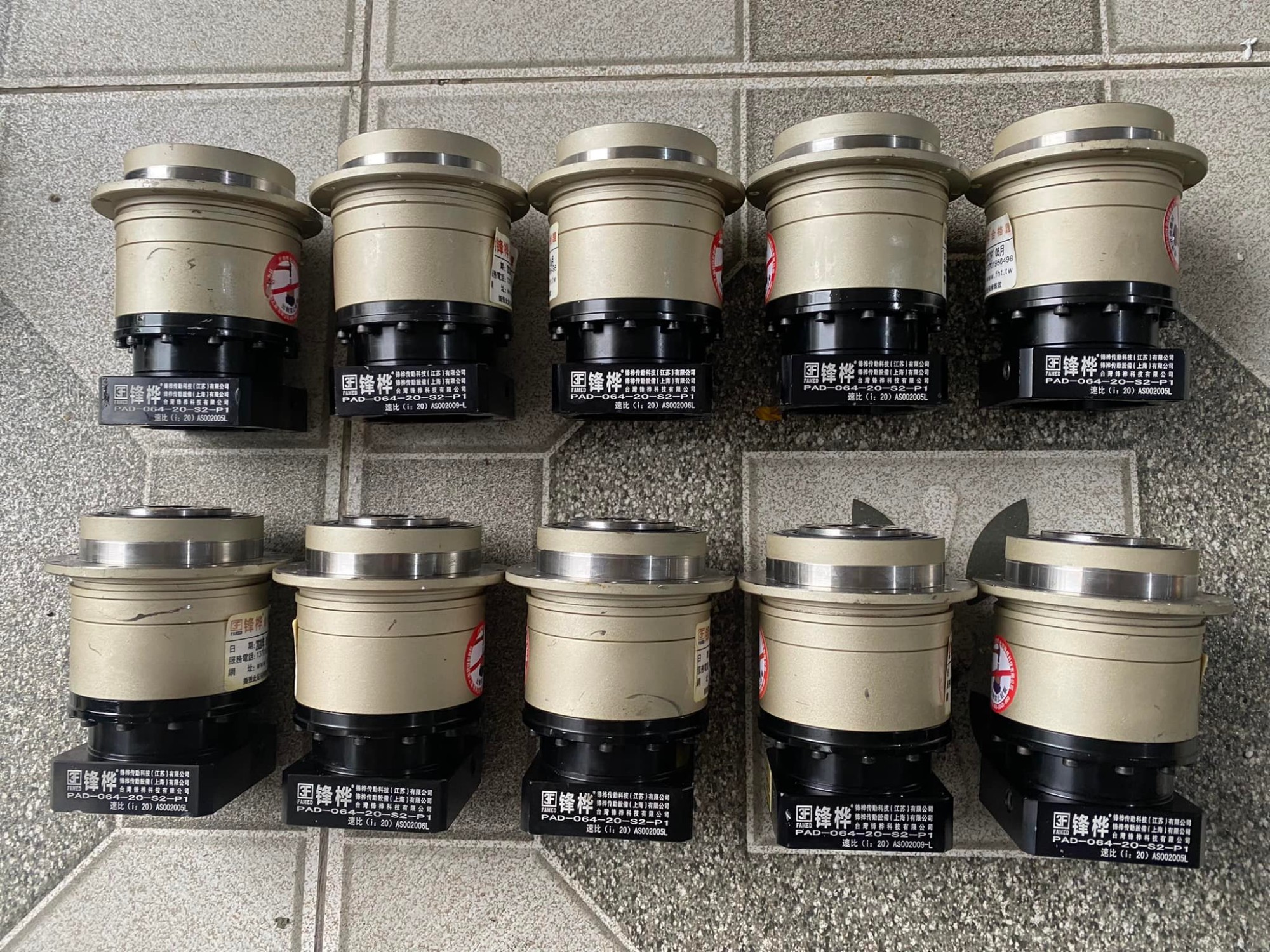

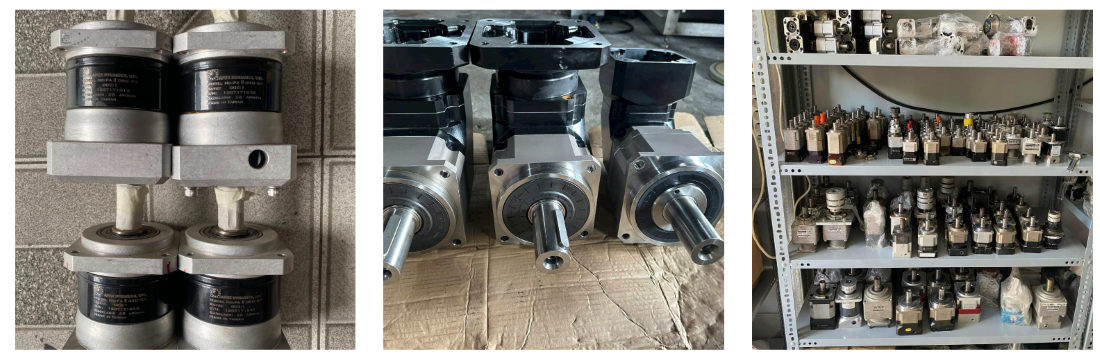

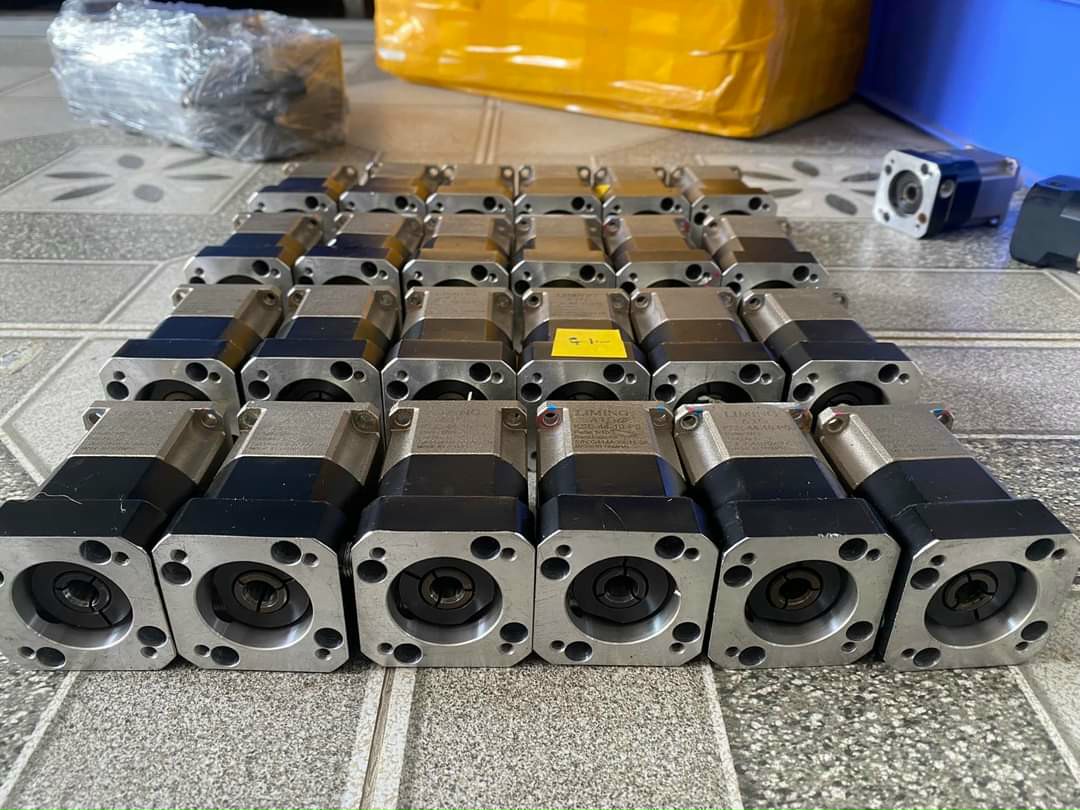

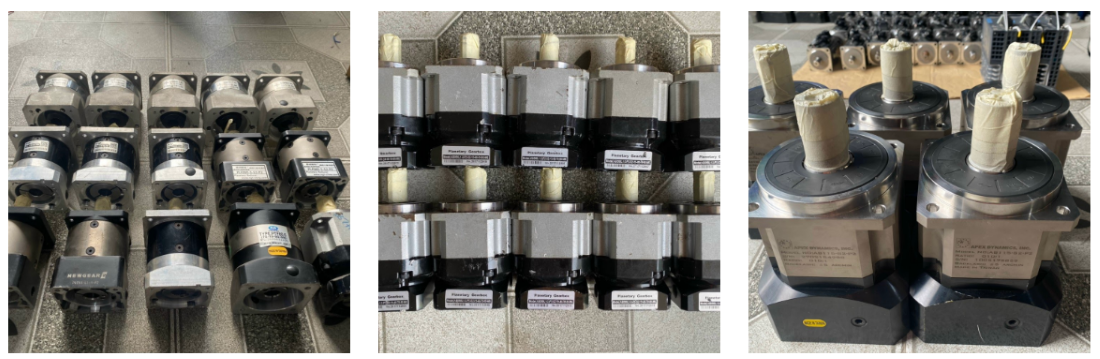

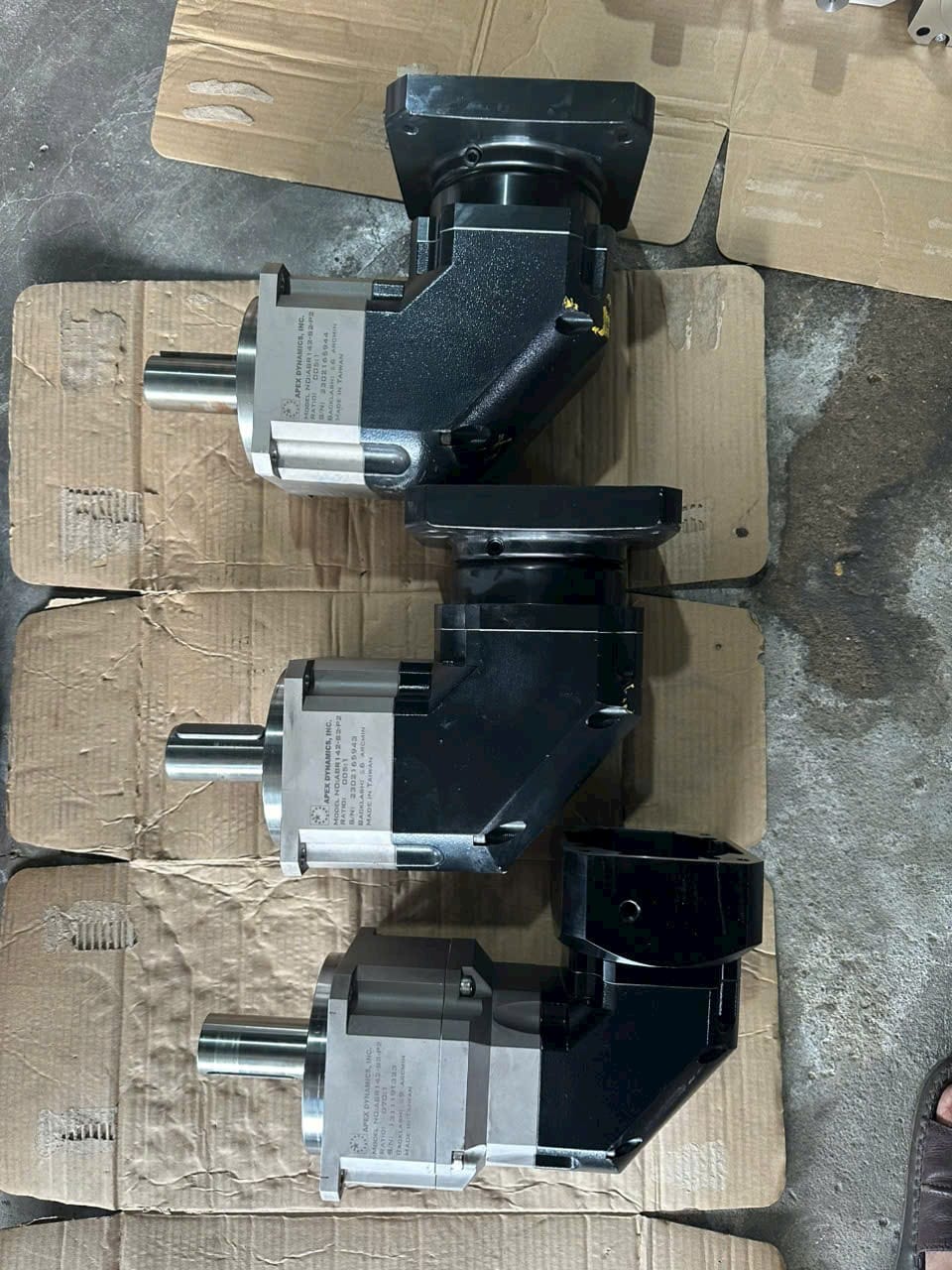

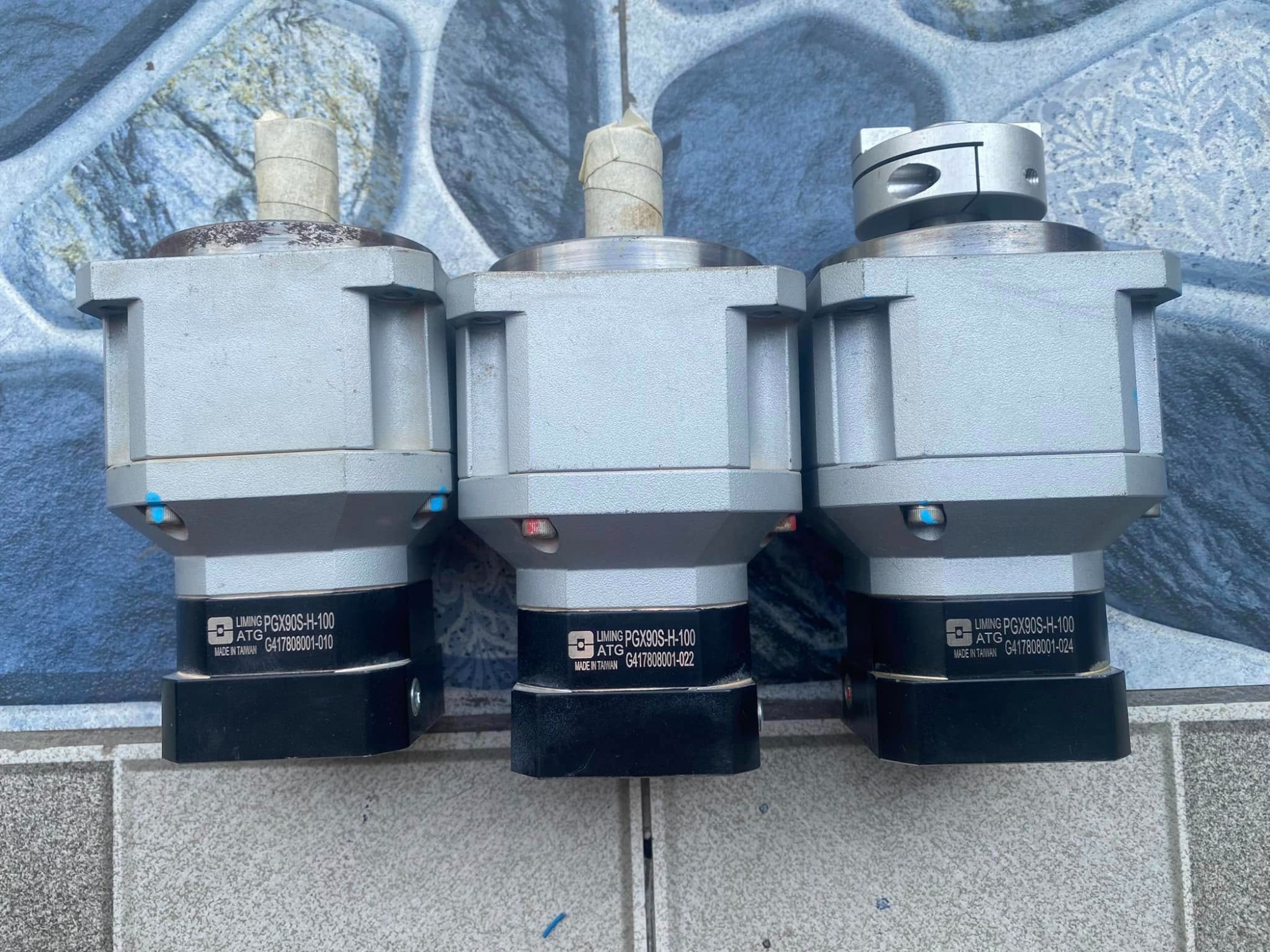

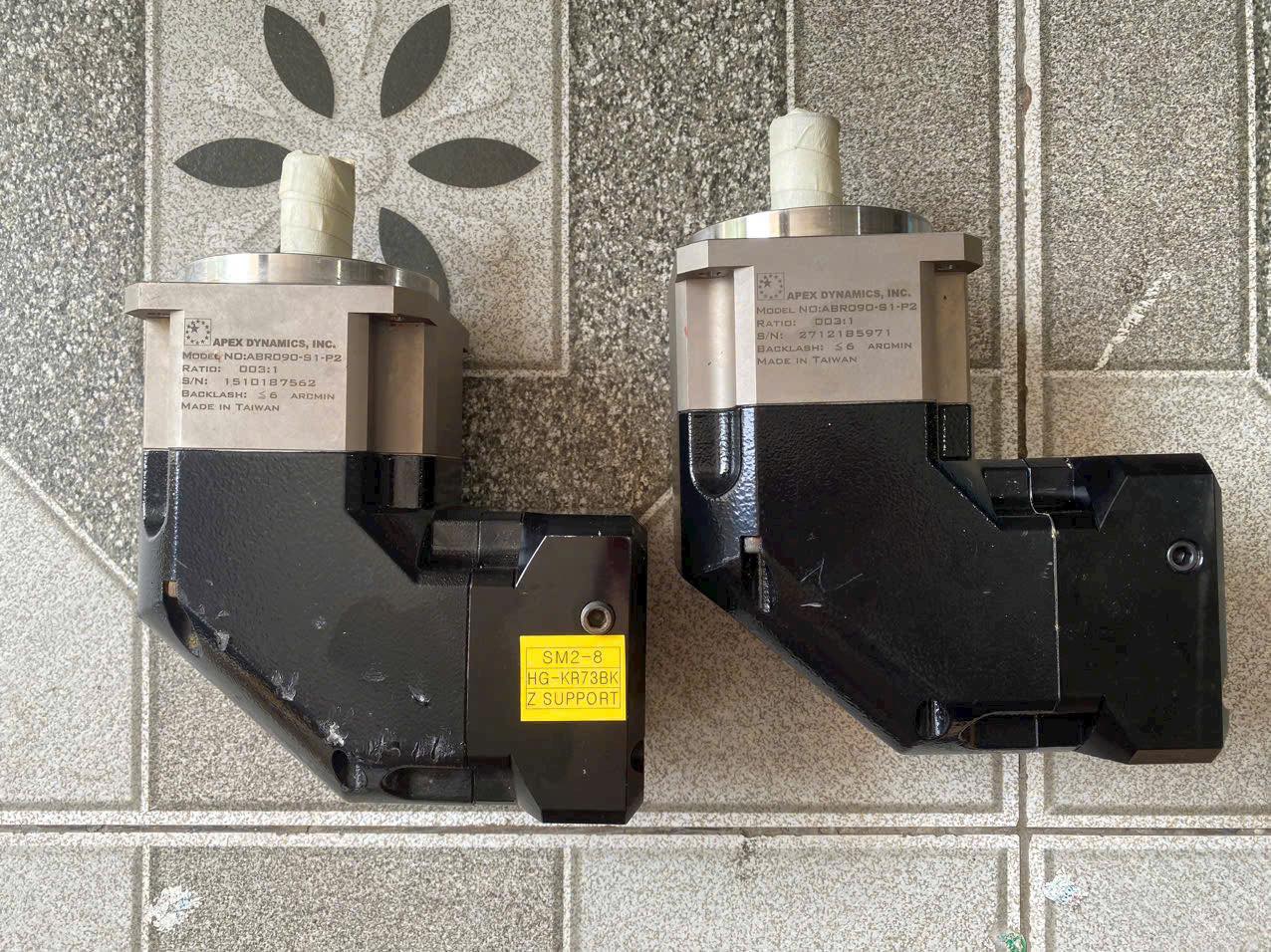

Chúng tôi chuyên phân phối Hộp giảm tốc hành tinh và hộp số vuông góc cho động cơ AC servo mặt bích 40mm, 60mm, 80mm, 110mm, 130mm , hàng mới và hàng tháo máy , dùng được cho các loại động cơ AC servo 200W, 400W, 600W, 750W, 1kW, 2kW, 3kW, 4.5kW….
Hộp giảm tốc hành tinh cho động cơ AC servo mặt bích 40, 60, 80, 110, 130 chính hãng Time Brillant dùng được cho các loại động cơ AC servo 200W, 400W, 600W, 750W, 1kW, 2kW, 3kW, 4.5kW….
Giá bán lẻ rẻ nhất:
Hộp giảm tốc cho motor servo size 60 tỷ số 1/3
Hộp giảm tốc cho motor servo size 60 tỷ số 1/5
Hộp giảm tốc cho motor servo size 60 tỷ số 1/9
Hộp giảm tốc cho motor servo size 60 tỷ số 1/10
Hộp giảm tốc cho motor servo size 60 tỷ số 1/20
Hộp giảm tốc cho motor servo size 60 tỷ số 1/50
Hộp giảm tốc cho motor servo size 80 tỷ số 1/3
Hộp giảm tốc cho motor servo size 80 tỷ số 1/5
Hộp giảm tốc cho motor servo size 80 tỷ số 1/9
Hộp giảm tốc cho motor servo size 80 tỷ số 1/10
Hộp giảm tốc cho motor servo size 80 tỷ số 1/20
Hộp giảm tốc cho motor servo size 80 tỷ số 1/50
Thông số kỹ thuật chính:
Chủng loại hộp giảm tốc: Bánh răng hành tinh
Tương thích với các loại động cơ: 200W, 400W, 600W, 750W, 1kW….
Trục đầu vào: phù hợp với động cơ
Trục đầu ra: Tra bản vẽ
Moment xoắn trên trục: Tra thông số
Đường kính trục: Tra bản vẽ
THÔNG SỐ HỘP SỐ GIẢM TỐC CHO AC SERVO
Tỉ số truyền: Tỉ lệ giữa tốc độ đầu vào và tốc độ đầu ra của hộp số.
Công suất (Power): Công suất đầu vào và đầu ra của hộp số, thường tính bằng kilowatt (kW) hoặc mã lực (HP).
Mô-men xoắn (Torque): Mô-men xoắn đầu vào và đầu ra.
Kích thước và trọng lượng: Kích thước vật lý của hộp số giảm tốc, giúp lựa chọn phù hợp với không gian lắp đặt.
Vật liệu và độ bền: Thông tin về vật liệu chế tạo các bộ phận bên trong hộp số, cũng như khả năng chịu tải.
Hiệu suất: Hiệu suất truyền động, ảnh hưởng đến độ bền và độ tin cậy của hệ thống.
CẤU TẠO HỘP SỐ GIẢM TỐC AC SERVO
1. Vỏ hộp số (Housing)
Chất liệu: Thường được làm từ vật liệu hợp kim nhôm hoặc thép chất lượng cao để đảm bảo độ bền và khả năng chịu lực tốt.
Chức năng: Bảo vệ các bộ phận bên trong khỏi bụi bẩn, môi trường bên ngoài, đồng thời giảm độ rung và tiếng ồn trong quá trình hoạt động.
2. Trục vào (Input Shaft)
Chức năng: Nơi kết nối với động cơ servo, trục vào truyền chuyển động quay từ động cơ vào hộp số.
Thiết kế: Trục này có thể được kết nối thông qua các khớp nối hoặc các hệ thống liên kết khác, đảm bảo sự truyền động ổn định và chính xác.
3. Trục ra (Output Shaft)
Chức năng: Nơi truyền chuyển động ra ngoài để kết nối với các thiết bị hoặc cơ cấu máy khác.
Tỷ lệ giảm tốc: Trục ra quay chậm hơn so với trục vào, và mô-men xoắn được tăng lên, phụ thuộc vào tỷ lệ truyền động của hộp số.
4. Bộ bánh răng (Gear Set)
Chức năng: Là bộ phận quyết định tỷ số truyền của hộp số. Các bánh răng này giúp giảm tốc độ và tăng mô-men xoắn.
Loại bánh răng: Thường sử dụng bánh răng côn hoặc bánh răng trụ để đảm bảo độ chính xác và hiệu suất cao.
Bánh răng giảm tốc (Reduction Gears): Thường có thiết kế đặc biệt với độ chính xác cao để giảm độ ma sát và tổn hao năng lượng.
5. Bộ phận bạc đạn (Bearings)
Chức năng: Giảm ma sát và tạo điều kiện cho các trục quay trơn tru, giúp tăng tuổi thọ của hộp số.
Loại bạc đạn: Thường là bạc đạn chịu lực cao và có khả năng chống mài mòn.
6. Hệ thống làm mát
Chức năng: Giúp duy trì nhiệt độ ổn định trong quá trình hoạt động của hộp số.
Cách thức: Hộp số có thể được trang bị các lỗ thông hơi hoặc hệ thống làm mát bằng dầu để giảm nhiệt độ trong quá trình truyền động.
7. Hệ thống gia cố (Reinforcement System)
Chức năng: Hệ thống này đảm bảo rằng hộp số có thể chịu được lực mô-men xoắn lớn mà không bị hỏng hóc.
Cấu tạo: Thường là các miếng đệm hoặc các bộ phận gia cố chịu lực cao để tránh sự biến dạng trong quá trình làm việc.
8. Cảm biến (Sensors) (Tuỳ chọn)
Chức năng: Một số hộp số giảm tốc AC Servo PEE có thể tích hợp cảm biến để theo dõi tình trạng hoạt động, giúp điều chỉnh và kiểm soát hiệu suất của hệ thống.
9. Lớp phủ chống mài mòn (Anti-wear Coating)
Chức năng: Để giảm thiểu sự hao mòn trong quá trình hoạt động, một số hộp số có lớp phủ đặc biệt trên các bánh răng và trục.
10. Bộ phận điều chỉnh (Adjustments)
Chức năng: Một số hộp số giảm tốc có thể có các bộ phận điều chỉnh để thay đổi tỷ lệ giảm tốc hoặc mô-men xoắn đầu ra để phù hợp với ứng dụng cụ thể.
ĐẶC ĐIỂM NỔI BẬT HỘP SỐ GIẢM TỐC AC SERVO
1.Hộp số servo tỷ lệ 1/10 có Độ chính xác cao
Tỷ lệ truyền động chính xác: Các hộp số này thường được thiết kế với độ chính xác cao trong tỷ lệ truyền động, giúp đảm bảo sự chuyển động mượt mà và chính xác trong các ứng dụng yêu cầu sự điều khiển vị trí và tốc độ chính xác như robot, máy CNC.
Giảm thiểu độ lùi (backlash): Hộp số thường được thiết kế với các bánh răng có độ chính xác cao và các cơ cấu giảm độ lùi, giúp tăng độ chính xác trong quá trình truyền động.
2. Hộp số servo tỷ lệ 1/10 Hiệu suất truyền động cao
Hiệu suất vượt trội: Hệ thống bánh răng được thiết kế tối ưu, giảm thiểu ma sát và tổn thất năng lượng, mang lại hiệu suất truyền động cao.
Tỉ lệ giảm tốc rộng: Các hộp số giảm tốc AC Servo PEE thường cung cấp các tỷ lệ giảm tốc từ thấp đến cao, giúp đáp ứng nhiều ứng dụng với yêu cầu khác nhau về mô-men xoắn và tốc độ.
3. Hộp số servo tỷ lệ 1/10 Kích thước nhỏ gọn, tiết kiệm không gian
Thiết kế nhỏ gọn: Với thiết kế tối ưu hóa không gian, hộp số giảm tốc AC Servo PEE thường có kích thước nhỏ gọn nhưng vẫn đảm bảo hiệu suất cao. Điều này rất quan trọng trong các ứng dụng có không gian lắp đặt hạn chế.
Tích hợp với động cơ servo: Hộp số thường được thiết kế để dễ dàng tích hợp trực tiếp với động cơ servo, giảm bớt sự phức tạp trong lắp đặt và vận hành.
4. Hộp số servo tỷ lệ 1/10 Khả năng chịu tải và mô-men xoắn lớn
Mô-men xoắn cao: Hộp số AC Servo PEE có khả năng chịu mô-men xoắn lớn, giúp truyền động ổn định ngay cả trong các ứng dụng yêu cầu lực kéo lớn.
Độ bền cao: Các bộ phận của hộp số, đặc biệt là bánh răng và trục, thường được làm từ vật liệu chất lượng cao, giúp hộp số có độ bền lâu dài và hoạt động ổn định trong môi trường công nghiệp.
5. Hộp số servo tỷ lệ 1/10 Tiếng ồn thấp và độ rung nhỏ
Giảm tiếng ồn và độ rung: Với cấu trúc bánh răng chính xác và vật liệu chế tạo chất lượng, hộp số giảm tốc AC Servo PEE giúp giảm thiểu tiếng ồn và độ rung trong quá trình hoạt động, mang lại trải nghiệm vận hành êm ái và hiệu quả.
6. Khả năng làm việc trong môi trường khắc nghiệt
Chống bụi và chống nước: Nhiều mô hình hộp số này có khả năng chống bụi và nước theo các tiêu chuẩn IP (Ingress Protection), giúp đảm bảo hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
Chịu được nhiệt độ cao: Hệ thống làm mát hiệu quả giúp hộp số hoạt động ổn định ở nhiệt độ cao mà không bị quá nhiệt.
7. Hộp số servo tỷ lệ 1/10 Dễ dàng bảo trì và thay thế
Cấu tạo đơn giản, dễ bảo trì: Hộp số thường có thiết kế đơn giản, dễ dàng tháo lắp, giúp quá trình bảo trì và thay thế các bộ phận trở nên nhanh chóng và tiết kiệm chi phí.
Tuổi thọ dài: Nhờ vào chất liệu cao cấp và thiết kế bền bỉ, hộp số giảm tốc AC Servo PEE có tuổi thọ dài, giảm thiểu chi phí bảo trì và thay thế trong suốt quá trình sử dụng.
8. Hộp số servo tỷ lệ 1/10 Tính linh hoạt cao
Đáp ứng đa dạng nhu cầu: Các hộp số này có thể tùy chỉnh để phù hợp với nhiều yêu cầu cụ thể của từng ứng dụng, từ các ứng dụng nhẹ nhàng đến các ứng dụng nặng với mô-men xoắn lớn.
Phù hợp với nhiều loại động cơ servo: Hộp số AC Servo PEE được thiết kế để tương thích với nhiều dòng động cơ servo khác nhau, giúp dễ dàng lắp đặt và tích hợp vào các hệ thống khác nhau.
ỨNG DỤNG HỘP SỐ GIẢM TỐC SERVO
1. Hộp số servo tỷ lệ 1/10 dùng trong Hệ thống robot công nghiệp
Ứng dụng: Hộp số giảm tốc AC Servo PEE giúp truyền động chính xác và mạnh mẽ trong các hệ thống robot công nghiệp. Việc giảm tốc độ và tăng mô-men xoắn cho phép các robot thực hiện các thao tác chính xác, linh hoạt và ổn định.
Lợi ích: Đảm bảo độ chính xác cao trong chuyển động của các cánh tay robot, từ việc lắp ráp, hàn, đến các nhiệm vụ gia công cơ khí.
2. Hộp số servo tỷ lệ 1/10 dùng trong Máy CNC (Computer Numerical Control)
Ứng dụng: Trong các máy CNC, hộp số giảm tốc AC Servo PEE giúp điều khiển chính xác các chuyển động của trục quay, giúp quá trình cắt, gia công và khoan chính xác với độ phân giải cao.
Lợi ích: Cung cấp mô-men xoắn lớn và tốc độ ổn định, đảm bảo hiệu suất cao và độ bền của máy.
3. Hộp số servo tỷ lệ 1/10 dùng trong Hệ thống truyền động chính xác
Ứng dụng: Các hệ thống yêu cầu truyền động chính xác như máy kiểm tra, máy đo, hoặc các thiết bị y tế tự động đều có thể sử dụng hộp số giảm tốc AC Servo PEE.
Lợi ích: Tăng cường độ chính xác và hiệu suất của hệ thống truyền động, đặc biệt trong các ứng dụng yêu cầu tốc độ và mô-men xoắn chính xác.
4. Hộp số servo tỷ lệ 1/10 dùng trong Hệ thống tự động hóa nhà máy
Ứng dụng: Trong các dây chuyền sản xuất tự động, hộp số giảm tốc AC Servo PEE được sử dụng để điều khiển các thiết bị như băng tải, máy đóng gói, và máy lắp ráp.
Lợi ích: Đảm bảo chuyển động mượt mà và chính xác, cải thiện hiệu suất sản xuất và giảm thiểu sự cố trong quá trình vận hành.
5. Hộp số servo tỷ lệ 1/10 dùng trong Hệ thống nâng hạ và vận chuyển
Ứng dụng: Các hệ thống như cầu trục, cần cẩu, thang máy, hoặc các thiết bị nâng hạ khác sử dụng hộp số giảm tốc AC Servo PEE để kiểm soát các chuyển động lên/xuống với độ chính xác và an toàn cao.
Lợi ích: Tăng khả năng chịu tải và điều chỉnh tốc độ nâng hạ, giúp vận hành ổn định và an toàn trong các ứng dụng nặng.
6. Hộp số servo tỷ lệ 1/10 dùng trong Máy in công nghiệp
Ứng dụng: Trong các máy in công nghiệp yêu cầu điều khiển chính xác vị trí của các con lăn hoặc đầu in, hộp số giảm tốc AC Servo PEE có thể giúp điều khiển chuyển động chính xác và ổn định.
Lợi ích: Đảm bảo chất lượng in ấn cao và giảm thiểu sự cố liên quan đến sai lệch vị trí.
7. Hộp số servo tỷ lệ 1/10 dùng trong Máy xử lý vật liệu
Ứng dụng: Các hệ thống xử lý vật liệu, bao gồm các máy ép, máy cắt, máy uốn, sử dụng hộp số giảm tốc AC Servo PEE để đạt được tốc độ và mô-men xoắn tối ưu cho các quy trình này.
Lợi ích: Tăng độ bền và hiệu suất máy, đảm bảo độ chính xác trong việc xử lý vật liệu.
8. Hộp số servo tỷ lệ 1/10 dùng trong Hệ thống điều khiển chuyển động trong máy móc
Ứng dụng: Hộp số giảm tốc AC Servo PEE còn được sử dụng trong các hệ thống điều khiển chuyển động trong các loại máy móc có yêu cầu cao về độ chính xác và khả năng điều chỉnh tốc độ.
Lợi ích: Tăng độ linh hoạt và khả năng điều khiển tốc độ và vị trí chính xác trong quá trình vận hành.
9. Hộp số servo tỷ lệ 1/10 dùng trong Xe tự hành và hệ thống vận hành tự động
Ứng dụng: Trong các xe tự hành hoặc các thiết bị di chuyển tự động, hộp số giảm tốc AC Servo PEE giúp điều khiển chuyển động và tăng khả năng mô-men xoắn để di chuyển trên các địa hình khác nhau.
Lợi ích: Đảm bảo chuyển động mượt mà và chính xác cho các hệ thống tự động trong môi trường thực tế.
10. Hộp số servo tỷ lệ 1/10 dùng trong Máy chế biến thực phẩm
Ứng dụng: Hệ thống máy móc trong ngành chế biến thực phẩm như máy cắt, máy trộn, và máy ép sử dụng hộp số giảm tốc AC Servo PEE để đạt hiệu suất cao và độ chính xác trong các bước chế biến.
Lợi ích: Đảm bảo hoạt động ổn định, giảm thiểu sự cố và tăng hiệu quả sản xuất.
