Hướng dẫn Lập trình kết nối HMI Delta với đồng hồ nhiệt độ

- Để thuận tiện trong lập trình điều khiển giám sát nhiệt độ từ đồng hồ nhiệt độ Delta DTA Series, DTB Series, DTE Series, DTC Series, ... , ngoài việc sử dụng lệnh truyền thông Modbus trong PLC Delta, chúng ta có thể sử dụng trực tiếp kết nối sẵn có trong thư viện của HMI Delta.
- Sau đây, bộ phận kỹ thuật Công ty TNHH Tự động hóa Trần Gia xin giới thiệu đến quý khách hàng cách lập trình và thực hiện trên HMI Delta DOP-B07S411 và đồng hồ nhiệt độ hãng Delta DTB Series DTB4848RR
I. Đồng hồ nhiệt độ DTB Series.
1. Hình ảnh đồng hồ nhiệt độ DTB Series :
Các kích thước: DTB9648, DTB4848, DTB4896, DTB9696, DTB7272

2. Cài đặt tham số truyền thông :
- Bước 1: Cấp nguồn cho đồng hồ.
- Bước 2: Truy cập chế độ cài đặt.
Tại màn hình vận hành mặc định khi cấp nguồn, nhấn giữ phím SET

trong thời gian tối thiểu là 3 giây để đồng hồ chuyển về màn hình cài đặt.

Màn hình sẽ hiển thị:

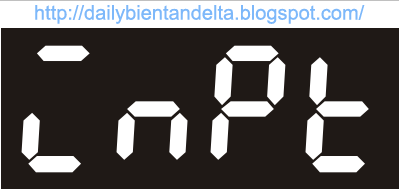

 : Input : Cài đặt loại đầu đo nhiệt độ được sử dụng.

- Bước 3: Truy cập chế độ truyền thông:

Thực hiện nhấn nút chuyển chế độ :

Đến khi màn hình hiển thị:

 : Cài đặt cho phép hoặc không cho phép truyền thông.

Nhấn phím giảm hoặc tăng để thay đổi giá trị :

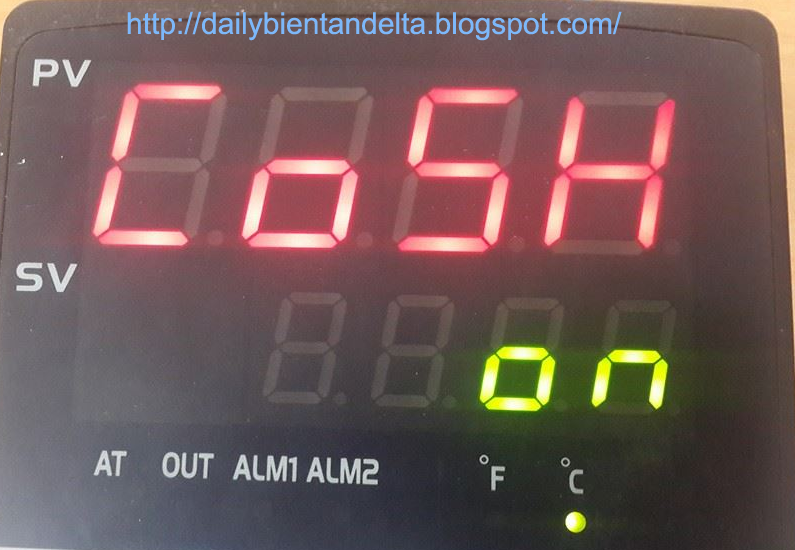

Chọn ON chế độ truyền thông. Màn hình sẽ hiển thị:

Sau khi thay đổi nhấn phím SET để xác nhận cài đặt.

- Bước 4: Cài đặt thông số truyền thông :

Tiếp tục nhấn phím chuyển chế độ :

Đến khi màn hình hiển thị các thông số truyền thông :

a, Thông số cài đặt chế độ truyền thông ASCII / RTU, màn hình hiển thị :

Với ví dụ này, chúng ta chọn là ASCII.

b, Địa chỉ truyền thông của DTB, màn hình hiển thị:

Đặt địa chỉ truyền thông là 1.

c, Tốc độ truyền thông, màn hình hiển thị:

Chọn tốc độ 9600

d, Độ dài khung truyền dữ liệu :

Chọn độ dài = 7 bit.

e, Cài đặt bit kiểm tra chẵn lẻ:
