Catec Automation là trung tâm chuyên Khắc phục lỗi AL 88 – 8888 Watchdog Servo Mitsubishi: Hướng dẫn sửa nhanh, đúng kỹ thuật

CHUYÊN SERVO MITSUBISHI LỖI AL 88 / 8888 WATCHDOG: CPU, PARTS FAULTY – NGUYÊN NHÂN VÀ CÁCH SỬA ĐÚNG CHUẨN KỸ THUẬT

Servo Mitsubishi được sử dụng rộng rãi trong các hệ thống CNC, robot, dây chuyền sản xuất công nghiệp nhờ độ ổn định cao và độ chính xác vượt trội. Tuy nhiên, trong quá trình vận hành, nhiều doanh nghiệp và kỹ thuật viên thường gặp lỗi AL 88 hoặc hiển thị 8888 Watchdog – đây được xem là một trong những lỗi nghiêm trọng nhất của dòng servo Mitsubishi vì liên quan trực tiếp tới CPU điều khiển.

Bài viết dưới đây sẽ giúp bạn hiểu sâu về nguyên nhân, dấu hiệu, cách kiểm tra, hướng xử lý và phương án sửa chữa chuyên nghiệp giúp thiết bị vận hành ổn định trở lại.

1. Sửa Servo Mitsubishi Lỗi AL 88 hoặc 8888 Watchdog là gì?

1.1. Định nghĩa lỗi AL 88

Lỗi AL 88 thường xuất hiện trên các dòng Servo Amplifier Mitsubishi như MR-J2, MR-J2S, MR-J3, MR-J4… Đây là lỗi thuộc nhóm Watchdog Error – tức là lỗi giám sát hệ thống CPU.

Khi hệ thống hiển thị AL 88, điều đó có nghĩa:

• CPU điều khiển bị treo hoặc không xử lý kịp thời

• Có lỗi bất thường trong chu trình xử lý nội bộ

• Có khả năng hỏng phần cứng bên trong servo

1.2. Hiển thị 8888 hoặc 8.8.8.8

Một số servo Mitsubishi khi gặp lỗi watchdog sẽ hiển thị:

• 8888

• 8.8.8.8

• _________ (hiện dấu gạch)

• Không thể reset bằng nút hoặc bằng tín hiệu điều khiển

Hiển thị này thường chỉ ra rằng bộ xử lý đã ngừng hoạt động.

1.3. Vì sao lỗi Watchdog nguy hiểm?

Watchdog error là một loại lỗi giám sát cấp cao nhất. Tức là khi hệ thống phát hiện CPU chạy sai, chạy tràn, hoặc hỏng bộ nhớ – servo sẽ lập tức khóa điều khiển để tránh tình trạng:

• Motor chạy mất kiểm soát

• Trục dao, trục bàn máy CNC di chuyển sai

• Gây tai nạn hoặc thiệt hại cơ khí

Do đó, khi lỗi AL 88 xảy ra, servo sẽ ngừng hoạt động hoàn toàn và không thể reset như các lỗi thông thường.

2. Nguyên nhân gây lỗi AL 88 – 8888 Watchdog trên Servo Mitsubishi

Tùy dòng servo, nguyên nhân có thể khác nhau, nhưng nhìn chung rơi vào 5 nhóm chính:

2.1. Sửa Servo Mitsubishi  Lỗi CPU – Main Control Board

Đây là nguyên nhân phổ biến nhất và nghiêm trọng nhất:

• CPU bị chết hoặc hoạt động không ổn định

• Bộ dao động xung clock yếu

• Lỗi bus dữ liệu giữa CPU – RAM – Flash

• Các IC điều khiển bị oxy hóa chân hoặc chập nguồn

• Hàn nguội tại khu vực chipset hoặc FPGA

→ Trường hợp này không thể sửa bằng reset hay thay linh kiện ngoài, bắt buộc phải sửa bo mạch hoặc thay board CPU.

2.2. Sửa Servo Mitsubishi Lỗi bộ nhớ ROM / Flash / EEPROM

Khi firmware bị lỗi hoặc dữ liệu điều khiển bị hỏng, servo sẽ treo và báo watchdog.

Nguyên nhân có thể do:

• Mất nguồn đột ngột khi servo đang ghi dữ liệu

• Firmware bị lỗi theo thời gian

• Các IC nhớ bị hỏng

• Dòng MR-J2, MR-J2S thường gặp lỗi này do tuổi thọ linh kiện

2.3. Sửa Servo Mitsubishi Lỗi nguồn cấp CPU (5V, 3.3V, 1.8V)

Các đường nguồn CPU bị tụt áp hoặc nhiễu sẽ khiến CPU reset liên tục → watchdog kích hoạt.

Nguyên nhân:

• IC nguồn bị hỏng

• Tụ lọc nguồn ESR cao

• Gãy chân hoặc oxy hóa đường cấp nguồn

• Bộ nguồn switching aging theo thời gian

2.4. Sửa Servo Mitsubishi  Lỗi mạch giao tiếp và encoder feedback

Dù khả năng thấp hơn, nhưng các lỗi sau cũng có thể dẫn đến trạng thái watchdog:

• Encoder quay sai dữ liệu

• Đứt cáp encoder

• Connector lỏng

• OMRON/MITSUBISHI encoder đời cũ bị “zoom” nóng

2.5. Điều kiện môi trường vận hành xấu

• Máy đặt nơi rung mạnh

• Có bụi kim loại, độ ẩm cao

• Phóng điện tĩnh (ESD)

• Điện áp cung cấp dao động mạnh

Các yếu tố này có thể làm hỏng tức thời hoặc làm lão hóa linh kiện.

3. Dấu hiệu nhận biết lỗi AL 88 / 8888 Watchdog

Bạn có thể nhận biết lỗi thông qua:

• Servo không khởi động được

• Màn hình báo: AL 88, 8888, 8.8.8.8

• Không reset được bằng panel hoặc CN1

• Motor không phản hồi

• Bo mạch có tiếng tách nhẹ (do CPU reset lặp)

• Quạt vẫn chạy nhưng hệ thống treo hoàn toàn

Ở CNC Fanuc, Mitsubishi, Mazak, Yaskawa… khi servo lỗi watchdog, toàn bộ máy sẽ báo lỗi servo alarm và không thể vận hành.

4. Cách kiểm tra lỗi AL 88 – 8888 Watchdog

Nếu bạn không có kinh nghiệm sửa servo, KHÔNG nên mở bo mạch vì có thể dẫn đến cháy nổ hoặc hỏng nặng hơn. Tuy nhiên bạn có thể tiến hành một số kiểm tra cơ bản sau:

4.1. Kiểm tra nguồn cấp bên ngoài

• Điện áp 3 pha hoặc 1 pha có đủ không?

• Có nhiễu hoặc mất pha?

• Dây cấp nguồn có bị oxi hóa không?

Servo rất nhạy với nguồn cấp. Nếu nguồn không chuẩn có thể gây treo CPU.

4.2. Kiểm tra dây encoder và motor

• Rút cáp encoder ra → cấp nguồn → xem servo có khởi động hay không

• Kiểm tra độ rung của motor

• Dùng đồng hồ đo thông mạch cáp

4.3. Reset servo bằng phần mềm (nếu hỗ trợ)

Một số dòng MR-J3, MR-J4 có thể kết nối máy tính qua MR Configurator để:

• Xem log lỗi

• Reset hệ thống

• Kiểm tra firmware

Nhưng đa phần lỗi watchdog không thể xóa qua phần mềm.

4.4. Kiểm tra bo mạch bằng mắt

Chỉ dành cho người có kinh nghiệm:

• Tụ phồng

• Vết cháy

• Linh kiện màu bất thường

• Hàn nứt

• Mạch bị đứt

• Oxide hoặc dầu công nghiệp bám

5. Hướng dẫn sửa lỗi AL 88 – 8888 đúng cách (chuẩn kỹ thuật)

5.1. Tuyệt đối không dùng phương pháp “reset tạm thời”

Nhiều người cố gắng:

• Reset nhiều lần

• Dùng quạt làm mát để CPU chạy lại

• Gõ nhẹ vào bộ servo để khởi động

• Đóng-ngắt aptomat nhiều lần

Đây là cách cực kỳ nguy hiểm, có thể khiến servo hỏng hoàn toàn.

5.2. Quy trình sửa chuyên nghiệp tại các trung tâm sửa servo

Một trung tâm sửa chuyên nghiệp sẽ thực hiện:

Bước 1: Kiểm tra lỗi bằng thiết bị chuyên dụng

• Máy nạp ROM

• Máy đo xung Clock CPU

• Máy đo dao động Oscilloscope

• Kiểm tra chip FPGA, DSP

Bước 2: Kiểm tra IC nguồn CPU

• Đo toàn bộ rail nguồn 5V, 3.3V, 1.8V, 1.2V

• Thay IC nguồn nếu sai số lớn

Bước 3: Kiểm tra chipset điều khiển

• CPU, DSP, FPGA

• Các IC truyền thông (RS-485, SSCNET)

• IC giao tiếp encoder

Bước 4: Reball / Rework CPU hoặc FPGA

Sau thời gian dài, điểm hàn BGA dễ bị nứt → gây watchdog.

Kỹ thuật viên sẽ:

• Khò lại điểm hàn

• Reball chipset

• Hàn lại bằng máy BGA chuyên dụng

Bước 5: Sửa lỗi firmware / Flash

• Làm sạch flash

• Nạp lại firmware gốc

• Cập nhật phiên bản phù hợp

Bước 6: Test tải thực tế

• Test động cơ ở nhiều chế độ

• Chạy liên tục 6–24 giờ

• Đảm bảo hoạt động ổn định trước khi giao

6. Lưu ý quan trọng khi xử lý lỗi AL 88 – Watchdog

6.1. Không tự ý mở servo nếu không có kinh nghiệm

Linh kiện Mitsubishi dùng dạng SMD, BGA, IC chuyên dụng rất khó sửa. Nếu tự mở:

• Dễ làm hỏng mạch 4 lớp / 6 lớp

• Hỏng các IC khác

• Dẫn đến không thể sửa được nữa

6.2. Không dùng bo mạch “phá” hoặc main lấy từ máy khác

Bo lấy từ máy khác thường:

• Lỗi firmware

• Sai thông số servo

• Chưa chắc tương thích SSCNET hoặc encoder

6.3. Chọn đơn vị sửa có bảo hành

Nên chọn nơi:

• Có phòng test tải

• Có máy BGA chuyên dụng

• Có thể sửa tại chỗ (nếu cần)

• Bảo hành 3–6–12 tháng

7. Các dòng Servo Mitsubishi thường gặp lỗi AL 88 – Watchdog

• MR-J2

• MR-J2S

• MR-J2M

• MR-J3, MR-J3-B, MR-J3-A

• MR-J4, MR-J4W

• MR-C, MR-H, MR-E, MR-E-A

Lỗi xuất hiện chủ yếu ở dòng J2, J2S và J3 do tuổi thọ và môi trường sản xuất khắc nghiệt.

8. Giải pháp phòng ngừa lỗi AL 88

Để tránh lỗi tái diễn, bạn nên:

8.1. Kiểm tra nguồn điện định kỳ

• Lắp ổn áp công nghiệp

• Dùng CB chống giật, chống sét

• Không để máy chạy trong môi trường ẩm

8.2. Bảo trì servo mỗi 6 – 12 tháng

• Vệ sinh bo mạch

• Vệ sinh quạt

• Kiểm tra tụ lọc

• Kiểm tra dây encoder

8.3. Xử lý rung động và nhiệt độ

Rung mạnh có thể làm nứt mối hàn BGA → gây watchdog.

8.4. Hạn chế vận hành liên tục 24/7

Nên cho máy nghỉ hoặc làm mát cưỡng bức.

9. Kết luận

Lỗi AL 88 hoặc hiển thị 8888 Watchdog trên Servo Mitsubishi là lỗi nghiêm trọng, liên quan trực tiếp đến CPU và bộ nhớ điều khiển. Đây là lỗi mà người dùng không thể tự khắc phục bằng reset, mà cần được kiểm tra và sửa chữa chuyên sâu bởi kỹ thuật viên chuyên nghiệp.

Nếu bạn đang gặp lỗi này, hãy ngừng ngay việc vận hành, tránh thao tác reset liên tục và nên gửi thiết bị đến đơn vị sửa chữa servo uy tín để được kiểm tra đúng quy trình.

CATEC Automation chuyên nhân sửa servo Mitsubishi các lỗi như

Sửa AC Servo chưa set đúng thông số.

Sửa AC Servo cáp encoder, hư cáp I/O.

Sửa AC Servo bo điều khiển hư hỏng.

Sửa AC Servo bị cháy.

Sửa AC Servo nổ.

Sửa AC Servo lỗi nhảy CB, MCCB cấp nguồn cho Drive.

Sửa AC Servo lỗi bàn phím xuất hiện toàn số 8888.

Sửa AC Servo lỗi không nhấn được.

Sửa AC Servo lỗi quá tải OL OverLoad trên Driver.

Sửa AC Servo lỗi không thể cài đặt cho Drive

Sửa AC Servo lỗi quá dòng OC OverCurrent trên Driver.

Sửa AC Servo lỗi mất nguồn, không lên nguồn.

Sửa AC Servo bo lái, góc kích bị hư hỏng.

Sửa AC Servo hỏng IGBT.

Sửa AC Servo bạc đạn Motor bị hư hỏng

Sửa AC Servo Cuộn dây Motor bị hư hỏng.

Sửa AC Servo Encoder Motor bị hư hỏng.

Sửa AC Servo chỉnh lưu bị hư hỏng.

Sửa AC Servo board error dùng trong dây truyền công nghiệp.

Sửa AC Servo báo lỗi giật động cơ lệch pha đầu ra cho máy ép nhựa.

Chuyên Servo Mitsubishi Lỗi AL 88 hoặc hiển thị lỗi 8888 Watchdog: CPU, parts faulty và hướng dẫn cách sửa đúng

Các dòng Servo Mitsubishi chúng tôi từng sửa chữa qua

Servo Mitsubishi MR-J2, MR-J2S, MR-J2M

Servo Mitsubishi MR-J3, MR-J3S, MR-J3W

Servo Mitsubishi MR-J4, MR-J4-A, MR-J4-B, MR-J4W2

Servo Mitsubishi MR-E, MR-E-A, MR-E-40A

Servo Mitsubishi MR-H, MR-H-A, MR-H-J2

Servo Mitsubishi MR-C, MR-C-A, MR-C20A

Servo Mitsubishi MR-D, MR-D2S

Servo Mitsubishi MR-T, MR-TJ2

Servo Mitsubishi MR-S, MR-S2, MR-SA

Các dòng Servo Amplifier Mitsubishi khác thuộc thế hệ Alpha, Beta, và SSCNET

Tất cả các dòng trên chúng tôi đều có linh kiện thay thế, sơ đồ kỹ thuật và kinh nghiệm sửa chữa chuyên sâu.

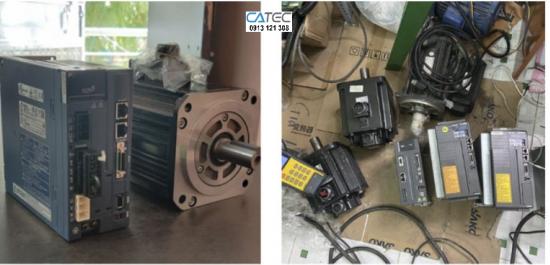

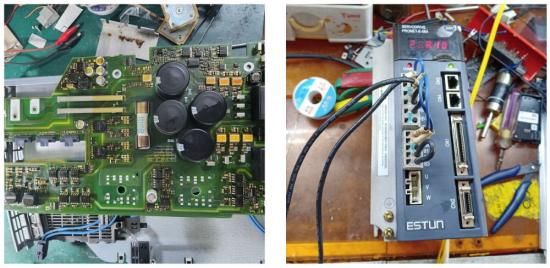

Dưới đây là một số hình ảnh servo các hãng Delta, Mitsubishi, Omron, INVT, Fanuc, Xinje, Panasonic, Beckhoff, Teco, Yaskawa, Schneider đang trong quá trình được sửa chữa tại CATECAutomation
