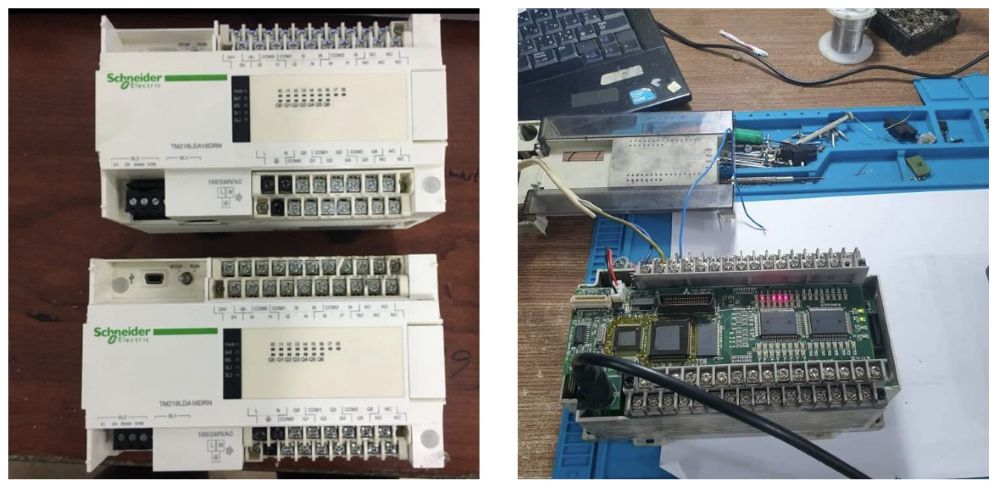

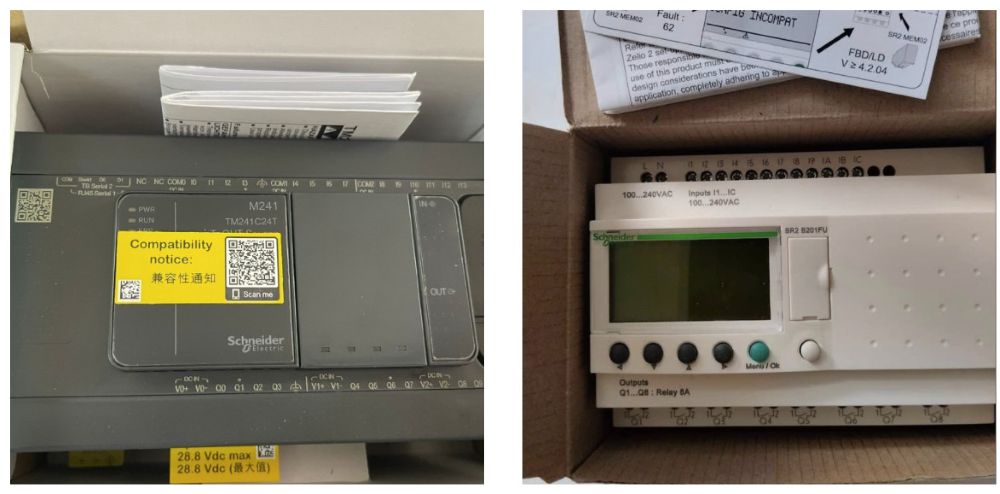

Khắc phục lỗi PLC Schneider không lên nguồn: Sửa chữa board mạch, thay thế linh kiện chính hãng

Trong hệ thống điều khiển tự động hóa, PLC Schneider được sử dụng rộng rãi nhờ độ bền và tính ổn định cao. Tuy nhiên, một trong những lỗi nghiêm trọng nhất trong quá trình vận hành là hư ngõ ra (Output Fault) – khiến thiết bị chấp hành như relay, contactor, van điện, motor… không hoạt động hoặc hoạt động sai lệch.

Lỗi hư ngõ ra thường liên quan đến relay output, transistor output, triac, hoặc I/O module bị chập cháy, gây ngừng dây chuyền sản xuất, ảnh hưởng tiến độ và chất lượng sản phẩm.

Bài viết này cung cấp hướng dẫn chi tiết – chuẩn kỹ thuật – dễ áp dụng, giúp bạn hiểu rõ nguyên nhân, cách kiểm tra và phương pháp sửa chữa PLC Schneider bị hư ngõ ra chuyên nghiệp.

1. Sửa PLC Schneider bị hư ngõ ra là gì? (Output Fault Definition)

Ngõ ra PLC là bộ phận xuất tín hiệu để điều khiển thiết bị bên ngoài. Khi ngõ ra bị lỗi:

• PLC vẫn RUN nhưng thiết bị không hoạt động

• Ngõ ra báo ON trên đèn LED nhưng không có điện áp thực

• Ngõ ra chập, nóng, cháy nổ

• Một nhóm I/O bị mất hoàn toàn

• PLC hiển thị lỗi Output Fault, I/O Fault, hoặc Module Fault

Đây là lỗi phần cứng, không thể khắc phục chỉ bằng lập trình mà cần kiểm tra và sửa chữa trực tiếp bên trong PLC.

2. Các dòng PLC Schneider thường gặp lỗi hư ngõ ra

Các dòng PLC Schneider phổ biến hay gặp lỗi Output Fault gồm:

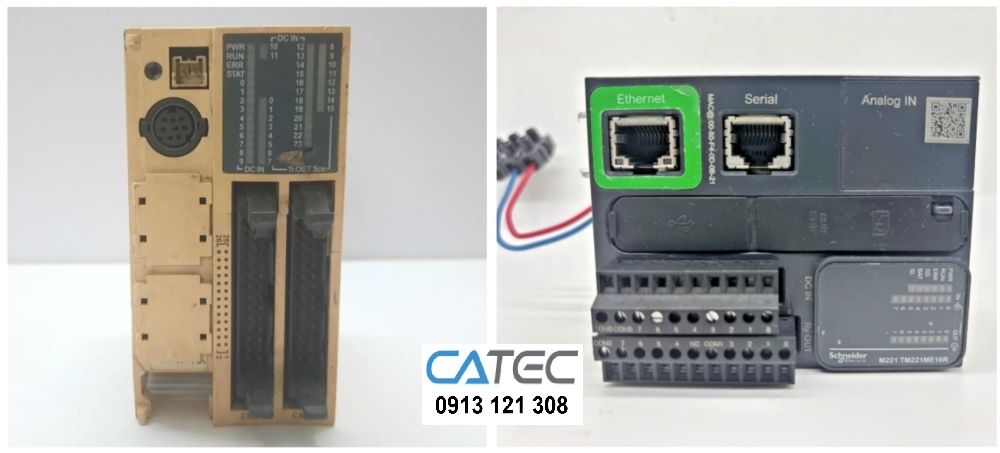

2.1. Sửa PLC Schneider Modicon M221, M241, M251

• Hay dùng trong máy đóng gói – máy nén – hệ thống bơm

• Ngõ ra thường dạng transistor hoặc relay

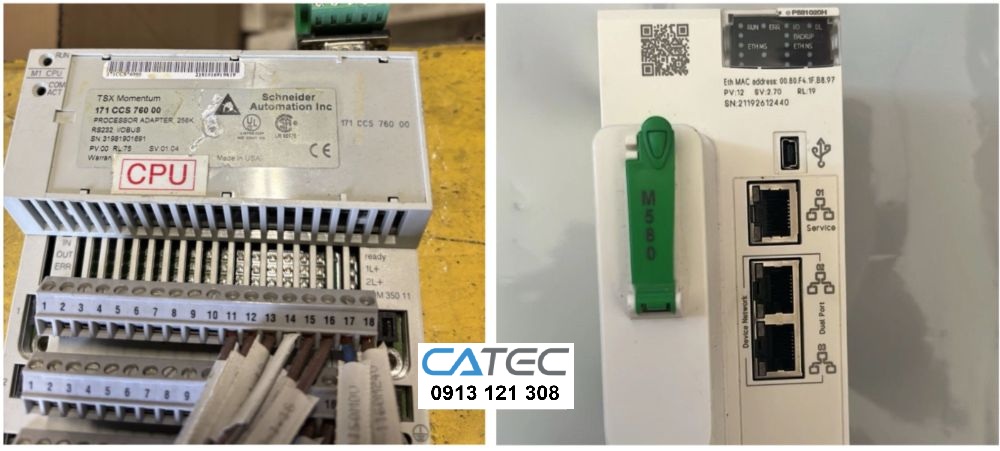

2.2. Sửa PLC Schneider Modicon M340, M580

• Hệ thống công nghiệp lớn

• I/O module rời, dễ thay nhưng cực kỳ quan trọng

2.3. Sửa PLC Schneider Zelio Logic / SR2 – SR3

• Thường dùng trong tủ điện nhỏ

• Hay gặp lỗi cháy relay ngõ ra khi tải quá dòng

3. Dấu hiệu PLC Schneider bị hư ngõ ra

✔ Đèn LED Output sáng nhưng tải không chạy
✔ Đo điện áp tại output = 0V
✔ Output nóng bất thường
✔ Ngõ ra dính ON liên tục không tắt được
✔ Mạch điều khiển bị cháy đen
✔ PLC báo lỗi I/O hoặc Module Error
✔ Khi cấp tải, PLC bị reset hoặc sập nguồn (do chập)

4. Nguyên nhân PLC Schneider bị hư ngõ ra

4.1. Sửa PLC Schneider Quá tải dòng ngõ ra (Overcurrent)

Tải vượt quá dòng chịu tải của output:

• Relay output thường chỉ chịu 2A – 5A

• Transistor output chỉ chịu vài trăm mA

Tải lớn như: van 24VDC, motor mini, solenoid, contactor… có thể gây cháy transistor – cháy relay.

4.2. Sửa PLC Schneider Tải cảm ứng không có diode dập xung

Cuộn coil của relay, contactor, van điện từ tạo xung ngược (Back EMF) làm cháy transistor output.

4.3. Sửa PLC Schneider Chập mạch (Short Circuit)

Đường dây bị chập → cháy module output.

4.4. Sửa PLC Schneider Điện áp cấp sai

• Cấp 220VAC vào ngõ ra 24VDC

• Gắn nguồn ngược cực

• Nguồn DC nhiễu hoặc không ổn định

4.5. Sửa PLC Schneider Môi trường ẩm – bụi – hóa chất

Gây oxy hóa chân output → đoản mạch hoặc mất tín hiệu.

4.6. Sửa PLC Schneider Lỗi module I/O do tuổi thọ

Sau 5–10 năm, relay output mòn tiếp điểm → mất ngõ ra.

5. Cách kiểm tra – chẩn đoán PLC Schneider bị hư ngõ ra

Đây là phần quan trọng nhất giúp xác định chính xác lỗi.

5.1. Kiểm tra đèn hiển thị Output

• LED sáng nhưng không có điện áp → lỗi phần cứng output

• LED không sáng → lỗi lập trình hoặc mạch điều khiển

5.2. Đo điện áp tại chân ngõ ra

Dùng đồng hồ đo:

• PLC bật output → nhưng đo = 0V → hư transistor/relay

• Điện áp thấp dưới 70% → relay kém – mạch yếu

5.3. Kiểm tra tải

Tháo tải – chạy thử PLC:

• Nếu output hoạt động → tải bị chập

• Nếu vẫn lỗi → hư PLC

5.4. Dùng phần mềm (EcoStruxure Machine Expert) xem trạng thái I/O

• Có tín hiệu ON nhưng không xuất điện → lỗi phần cứng

• Không ON → lỗi lập trình / sensor đầu vào

5.5. Tháo module kiểm tra trực quan

• Vệt cháy đen

• Relay nổ

• Transistor cháy chập

• PCB ám khói, phù

5.6. Kiểm tra mạch lái (driver circuit)

Output PLC Schneider thường có:

• Transistor NPN/PNP

• IC driver (ULN2003, TLP281, PC817…)

• Relay Omron/Panasonic

• MOSFET lái tải

Dùng đồng hồ đo diode hoặc ohm để kiểm tra chập – đứt.

6. Quy trình sửa chữa PLC Schneider bị hư ngõ ra

Đây là quy trình chuẩn chuyên nghiệp áp dụng cho các trung tâm sửa chữa công nghiệp.

6.1. Bước 1 – Xác định chính xác ngõ ra hư

• Test từng output

• Ghi chú vị trí I/O hư

• Tách module để tránh lan lỗi

6.2. Bước 2 – Kiểm tra và thay thế linh kiện ngõ ra

6.2.1. Sửa relay output

Biểu hiện:

• Relay không đóng

• Đóng nhưng điện áp đầu ra thấp

Cách xử lý:

• Thay relay Omron G5LE, Songle, Panasonic

• Vệ sinh – hàn lại chân relays

• Kiểm tra triệt xung RC snubber

6.2.2. Sửa transistor output

Biểu hiện:

• Chập → dính ON

• Đứt → không ON được

Cách xử lý:

• Thay transistor/MOSFET tương đương

• Kiểm tra IC lái ULN2003, PC817

• Test opto cách ly

6.2.3. Sửa mạch điều khiển ngõ ra

• Thay IC buffer 74HCxx

• Thay driver IC

• Làm lại solder joint

6.3. Bước 3 – Khắc phục I/O module bị chập cháy

Bao gồm:

• Làm sạch mạch bị cháy

• Cắt bỏ vùng carbon dẫn điện

• Thay tụ – diode – điện trở bảo vệ

• Kiểm tra lại đường mạch

6.4. Bước 4 – Test tải giả

Dùng tải giả (bóng đèn, điện trở, relay test):

• Đảm bảo tín hiệu ON/OFF ổn định

• Không nóng bất thường

6.5. Bước 5 – Chạy thử trên hệ thống

Sau khi sửa xong:

• Lắp vào máy

• Chạy giả lập các ôn/chu kỳ

• Theo dõi nhiệt độ module và nguồn cấp

7. Những lỗi phổ biến nhất khi sửa PLC Schneider

❌ Thay relay nhưng không xử lý back EMF

→ Cháy lại chỉ sau 1–2 ngày.

❌ Không kiểm tra tải gây hư output

→ Sửa PLC xong lắp vào, cháy tiếp.

❌ Chọn linh kiện không đúng thông số

→ Output hoạt động yếu, sai điện áp.

❌ Không test cách ly trước khi giao máy

→ Gây nhiễu – reset PLC.

8. Giải pháp phòng ngừa PLC Schneider bị hư ngõ ra

8.1. Lắp diode dập xung cho tất cả tải cảm ứng

1N4148, 1N4007 hoặc diode FR.

8.2. Dùng relay trung gian

Không điều khiển tải lớn trực tiếp từ PLC.

8.3. Sử dụng contactor có mạch chống nhiễu RC

Giảm sốc điện ngược.

8.4. Bảo vệ bằng cầu chì hoặc MCB nhỏ

Ngăn cháy nổ module PLC.

8.5. Đảm bảo nguồn 24VDC ổn định

Dùng nguồn MeanWell, Schneider chất lượng.

8.6. Bảo trì định kỳ – vệ sinh tủ điện

Tránh ẩm, bụi, côn trùng, oxy hóa.

9. Khi nào nên sửa – Khi nào nên thay PLC Schneider?

Tình trạng	Nên sửa	Nên thay
Cháy 1–3 ngõ ra	✔
Cháy cả dãy I/O	✔/✖ (tùy mức độ)	✔
Cháy nặng, PCB hỏng nhiều		✔
PLC hiếm – không còn bán	✔
Hệ thống yêu cầu chạy ổn định 24/7		✔

Gợi ý: Với M221/M241 chỉ hư vài ngõ ra → sửa rất hiệu quả và tiết kiệm 50–80% chi phí.

10. Nên tự sửa hay gửi đến trung tâm sửa chữa?

Bạn có thể tự kiểm tra nếu:

• Chỉ đo tín hiệu, kiểm tra tải

• Có kiến thức điện cơ bản

Bạn nên gửi chuyên gia nếu:

• PLC bị cháy mạch

• Hư transistor/relay không xác định

• Hư I/O module nhiều kênh

• Máy móc giá trị cao (dây chuyền, robot)

11. Quy trình sửa chữa PLC Schneider tại các trung tâm uy tín

1. Nhận PLC – kiểm tra lỗi miễn phí

2. Báo giá rõ ràng trước khi sửa

3. Thay linh kiện chính hãng Schneider – Panasonic – Omron

4. Test full tải 8–24h

5. Bảo hành 3–12 tháng

6. Hỗ trợ kỹ thuật khi lắp lại vào máy

12. Tổng kết

Sửa chữa PLC Schneider bị hư ngõ ra (Output Fault) là công việc đòi hỏi kỹ thuật cao, cần chẩn đoán chính xác và sử dụng linh kiện đúng chuẩn. Các dạng hư hỏng thường gặp gồm:

• Relay ngõ ra cháy

• Transistor output chập/đứt

• IC driver, opto bị hỏng

• I/O module cháy nặng

Nếu được sửa đúng cách, PLC có thể hoạt động 100% ổn định như mới, giúp doanh nghiệp tiết kiệm rất nhiều chi phí và thời gian.

13. Câu hỏi thường gặp (FAQ)

1. Hư ngõ ra PLC Schneider có sửa được không?

→ Có, đa số trường hợp đều sửa được: relay, transistor, IC driver, module I/O.

2. Chi phí sửa PLC Schneider bao nhiêu?

→ Tùy mức độ hư hỏng

3. Sửa PLC có bền không?

→ Nếu sửa đúng kỹ thuật, PLC dùng ổn định 3–5 năm không khác gì mới.

4. Ngõ ra PLC bị nóng có phải sắp hư?

→ Đúng. Đó là dấu hiệu quá tải hoặc chập bán phần.

5. Nguyên nhân gây cháy output nhiều nhất?

→ Cuộn coil tải cảm ứng không có diode dập xung.

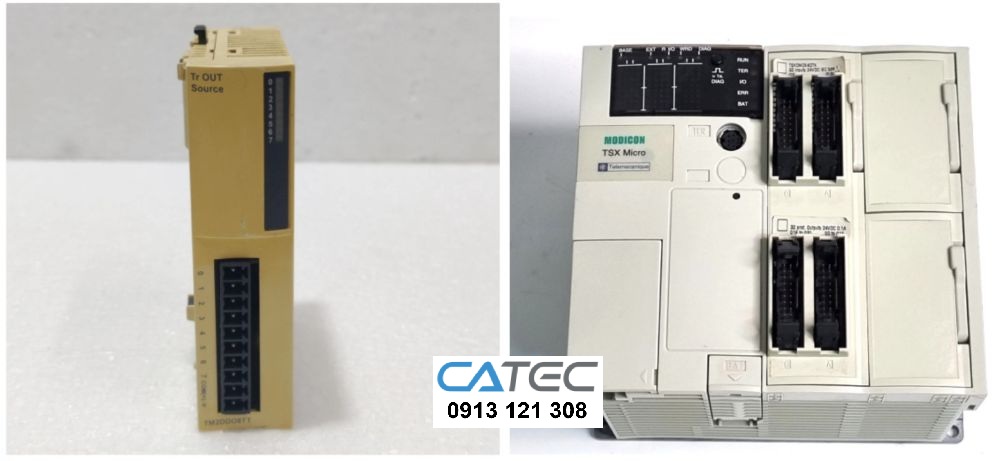

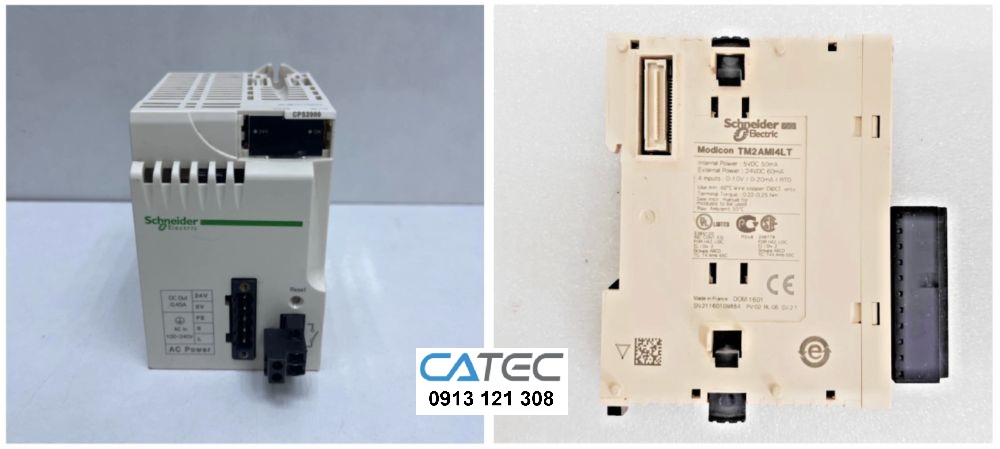

Các dòng PLC Schneider CATEC đã có kinh nghiệm sửa qua
