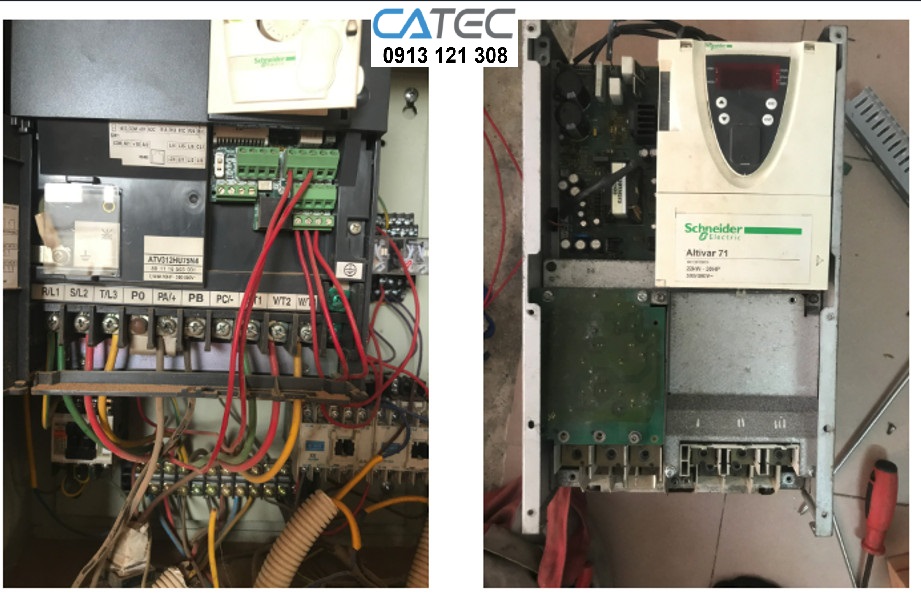

Kinh Nghiệm 10 Năm Xử Lý Lỗi F014 Schneider: Mất 1 Pha Ngõ Ra - Phân Tích & Sửa Chữa
1. Tổng quan lỗi F014 trên biến tần Schneider
Lỗi F014 trên biến tần Schneider là một trong những lỗi kỹ thuật nghiêm trọng, phản ánh tình trạng mất một pha ở ngõ ra. Đây là lỗi thường gặp trong các hệ thống truyền động công nghiệp sử dụng biến tần Schneider công suất từ trung bình đến lớn, đặc biệt trong môi trường tải nặng, vận hành liên tục. Với hơn 10 năm trực tiếp xử lý, CATEC nhận thấy lỗi này không chỉ đơn thuần do tải mà còn liên quan sâu đến cấu trúc phần cứng và thuật toán giám sát dòng của biến tần.
• F014 = Output Phase Loss
• Biến tần phát hiện dòng 1 pha thấp bất thường hoặc bằng 0
• Hệ thống tự ngắt để bảo vệ IGBT và động cơ
Sửa biến tần Schneider lỗi F014 đòi hỏi phải phân tích tổng thể, không thể chỉ reset hay thay linh kiện theo cảm tính.
2. Cơ chế phát hiện mất pha ngõ ra trong biến tần Schneider
Biến tần Schneider sử dụng thuật toán so sánh dòng điện ba pha ở đầu ra thông qua các mạch đo dòng (Current Sensor / Shunt / Hall Sensor). Khi sai lệch vượt ngưỡng cho phép trong một khoảng thời gian xác định, biến tần Schneider sẽ kích hoạt lỗi F014.
• So sánh biên độ dòng pha U – V – W
• Kiểm tra tính đối xứng của dạng sóng PWM
• Giám sát liên tục trong thời gian thực
Trong thực tế sửa biến tần Schneider lỗi F014, CATEC thường phát hiện lỗi không nằm ở tải mà nằm ngay trong mạch đo dòng hoặc mạch điều khiển xung IGBT.
3. Các nguyên nhân kỹ thuật phổ biến gây lỗi F014
Dựa trên hàng trăm ca sửa biến tần Schneider lỗi F014, CATEC phân loại nguyên nhân thành 6 nhóm chính:
• Sửa biến tần Schneider lỗi F014 Đứt cáp động cơ hoặc tiếp xúc kém tại domino ngõ ra
• Sửa biến tần Schneider lỗi F014 Động cơ cháy 1 cuộn pha hoặc chạm chập nội bộ
• Sửa biến tần Schneider lỗi F014 IGBT chết 1 nhánh pha
• Sửa biến tần Schneider lỗi F014 Mạch driver IGBT lỗi xung điều khiển
• Sửa biến tần Schneider lỗi F014 Mạch đo dòng sai lệch hoặc mất tín hiệu
• Sửa biến tần Schneider lỗi F014 Lỗi logic trên board điều khiển
Biến tần Schneider có độ bảo vệ cao, nên khi đã báo F014 thì phần cứng thường đã có vấn đề thực sự.
4. Phân tích chuyên sâu lỗi F014 do IGBT ngõ ra
IGBT là linh kiện chịu tải lớn nhất trong biến tần Schneider. Khi một IGBT bị hở hoặc chết ngắn mạch, dòng pha tương ứng sẽ biến mất hoặc méo dạng nghiêm trọng.
• IGBT chết hở: dòng = 0 → báo F014
• IGBT rò: dòng thấp → F014 xuất hiện ngẫu nhiên
• IGBT chập: có thể kèm lỗi OC hoặc nổ cầu chì
CATEC luôn kiểm tra IGBT bằng cả phương pháp đo tĩnh và đo động, không chỉ thay linh kiện mà còn đánh giá nguyên nhân gốc để tránh tái phát sau sửa biến tần Schneider lỗi.
5. Vai trò của mạch driver trong lỗi F014
Nhiều trường hợp biến tần Schneider báo F014 nhưng IGBT vẫn tốt. Nguyên nhân nằm ở mạch driver không cấp đủ xung kích cho IGBT.
• IC driver lỗi
• Mất nguồn phụ ±15V
• Opto cách ly suy giảm
• Điện trở gate tăng trị số
Trong 10 năm kinh nghiệm, CATEC nhận thấy hơn 30% ca sửa biến tần Schneider lỗi F014 liên quan trực tiếp đến driver, không phải IGBT.
6. Lỗi F014 do mạch đo dòng và cảm biến
Biến tần Schneider sử dụng shunt điện trở hoặc cảm biến Hall để đo dòng. Khi mạch này sai lệch:
• Dòng thực tế vẫn đủ
• Nhưng tín hiệu phản hồi về CPU bị mất
• CPU hiểu nhầm mất pha → F014
CATEC thường hiệu chuẩn lại mạch đo dòng sau khi sửa biến tần Schneider lỗi, đảm bảo sai số nằm trong giới hạn nhà sản xuất.
7. Ảnh hưởng của tải và môi trường vận hành
Không thể bỏ qua yếu tố tải khi phân tích lỗi F014.
• Tải lệch pha cơ khí
• Ổ bi kẹt
• Trục motor cong
• Nhiệt độ môi trường cao
Các yếu tố này làm dòng 1 pha tăng/giảm bất thường, khiến biến tần Schneider kích hoạt bảo vệ. Sửa biến tần Schneider lỗi trong trường hợp này phải kết hợp kiểm tra cả hệ cơ khí.
8. Quy trình 8 bước xử lý lỗi F014 tại CATEC
CATEC xây dựng quy trình chuẩn cho sửa biến tần Schneider lỗi F014:
1. Ghi nhận lịch sử lỗi và điều kiện vận hành
2. Kiểm tra tải và động cơ độc lập
3. Đo điện trở và cách điện ngõ ra
4. Test IGBT và diode hồi tiếp
5. Kiểm tra driver và nguồn phụ
6. Phân tích mạch đo dòng
7. Chạy thử không tải – có tải giả
8. Test burn-in 24–72h
Quy trình này giúp loại bỏ lỗi tiềm ẩn, tăng độ tin cậy sau sửa.
9. Sai lầm thường gặp khi tự xử lý lỗi F014
Nhiều đơn vị tự reset hoặc thay IGBT hàng loạt mà không phân tích nguyên nhân. Hậu quả:
• Lỗi tái phát sau vài ngày
• Cháy lan board điều khiển
• Hỏng động cơ
Biến tần Schneider có cấu trúc phức tạp, sửa biến tần Schneider lỗi cần kiến thức hệ thống, không nên xử lý cảm tính.
10. Phân biệt F014 thật và F014 giả
CATEC từng gặp nhiều ca F014 do nhiễu hoặc lỗi firmware:
• Cáp động cơ quá dài
• Không sử dụng lọc dv/dt
• Nối đất kém
• Nhiễu từ biến tần khác
Trong các trường hợp này, giải pháp không phải thay linh kiện mà là tối ưu hệ thống.
11. Thời gian và chi phí sửa lỗi F014 thực tế
Tùy mức độ hư hỏng:
• Lỗi nhẹ: 1–2 ngày
• Hỏng IGBT: 3–5 ngày
• Hỏng board điều khiển: 5–7 ngày
CATEC luôn báo giá rõ ràng trước khi sửa biến tần Schneider lỗi, không phát sinh chi phí ẩn.
12. Chính sách bảo hành kỹ thuật của CATEC
Niềm tin của khách hàng đến từ bảo hành thực chất, không hình thức:
• Bảo hành 6–12 tháng tùy hạng mục
• Bảo hành theo lỗi đã sửa
• Hỗ trợ kỹ thuật sau sửa
• Tư vấn tối ưu vận hành miễn phí
CATEC cam kết chịu trách nhiệm kỹ thuật lâu dài với mỗi ca sửa biến tần Schneider lỗi.
13. Giá trị của kinh nghiệm 10 năm trong xử lý F014
Lỗi F014 không khó với người có kinh nghiệm, nhưng rất tốn kém nếu xử lý sai. 10 năm làm việc trực tiếp với biến tần Schneider giúp CATEC:
• Nhận diện nhanh nguyên nhân
• Giảm thời gian dừng máy
• Tăng tuổi thọ thiết bị sau sửa
Sửa biến tần Schneider lỗi không chỉ là sửa cho chạy, mà là sửa để chạy bền.
14. Khuyến nghị kỹ thuật để tránh tái phát lỗi F014
• Kiểm tra định kỳ động cơ
• Siết chặt đầu cos ngõ ra
• Đảm bảo thông gió biến tần
• Cài đặt đúng thông số bảo vệ
• Sử dụng phụ kiện chính hãng
Biến tần Schneider nếu được vận hành đúng sẽ rất bền và ổn định.
15. Dấu hiệu biến tần Schneider gặp sự cố
15.1. Biến tần báo lỗi hoặc hiển thị mã lỗi liên tục
-
Màn hình hiển thị các mã như F010 (quá dòng), F020 (quá áp), F030 (quá nhiệt), F050 (quá tải),…
-
Dấu hiệu: máy ngừng đột ngột khi đang chạy, reset lại vẫn lỗi.
-
Nguyên nhân: có thể do tải nặng, dây động cơ lỗi, nguồn không ổn định hoặc mạch công suất hư.
15.2. Động cơ chạy không ổn định
-
Hiện tượng: tốc độ thay đổi bất thường, lúc nhanh lúc chậm, tự dừng hoặc rung mạnh.
-
Nguyên nhân: thông số cài đặt không đúng, tín hiệu điều khiển nhiễu, mất pha hoặc lỗi IGBT.
15.3. Biến tần nóng nhanh, quạt tản nhiệt quay liên tục
-
Dấu hiệu: thân biến tần rất nóng dù chạy tải nhẹ, quạt luôn hoạt động.
-
Nguyên nhân: tản nhiệt bám bụi, quạt hư, hoặc môi trường làm việc quá nóng.
-
Hậu quả: dễ dẫn đến lỗi F030 – Overtemperature.
15.4. Không hiển thị, không lên nguồn
-
Hiện tượng: bật nguồn không sáng đèn, không hiển thị trên màn hình.
-
Nguyên nhân: cầu chì hoặc bo nguồn hỏng, điện áp đầu vào mất pha hoặc sụt áp.
15.5. Có tiếng nổ nhỏ hoặc mùi khét
-
Dấu hiệu: nghe tiếng “tạch” khi cấp nguồn, có mùi khét từ bo công suất.
-
Nguyên nhân: nổ tụ DC, chập IGBT hoặc cháy điện trở xả.
-
Xử lý: ngắt nguồn ngay, không thử lại, cần kiểm tra và sửa chữa chuyên sâu.
Kết luận chuyên môn
Lỗi F014 – mất 1 pha ngõ ra là lỗi bảo vệ quan trọng của biến tần Schneider. Việc xử lý đòi hỏi kiến thức sâu về điện tử công suất, điều khiển và thực tế vận hành. Với kinh nghiệm 10 năm, CATEC tự tin mang đến giải pháp sửa biến tần Schneider lỗi F014 chính xác, bền vững và có bảo hành rõ ràng, giúp doanh nghiệp yên tâm vận hành lâu dài.
