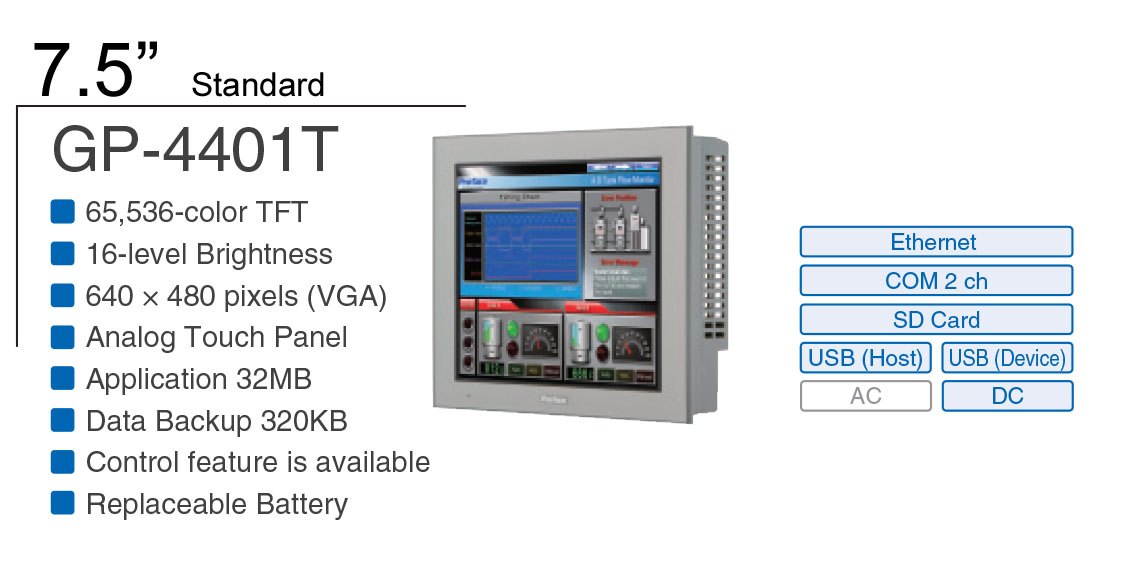

Màn hình HMI Proface PFXGP4401TAD , 7.5 inch, giá rẻ, hàng chính hãng
Mã sản phẩm
PFXGP4401TAD.
Giá
Liên hệ

Chuyên bán màn hình proface GP-4401TAD: Loại hiển thị TFT LCD màu. Kích thước hiển thị 7.5″. Độ phân giải 640 x 480 pixel (VGA)., Màn hình HMI PFXGP4401TAD 7.5 inch, màu của hãng Proface Nhật Bản có chất lượng cao, khả năng hoạt động bền bỉ trong nhiều môi trường khó khăn. Cung cấp diện tích hiển thị rộng rãi, giúp dễ dàng quan sát và thao tác.Hiển thị mọi thông số hoạt động, cảnh báo lỗi, Chất lượng: Mới 100%, Bảo hành: 12 tháng Chính hãng, Chứng từ: Hóa đơn VAT

Catec Automation là nhà phân phối chính hãng màn hình HMI Proface tại TP HCM, Giá màn hình HMI Proface rẻ nhất thị trường, bảng giá ban hành thông dụng cho mọi khách hàng,màn hình HMI Proface đang phân phối là Hàng nhập khẩu chính hãng

Cung cấp miễn phí tài liệu và phần mềm màn hình HMI Proface , Hỗ trợ hướng dẫn sử dụng, cài đặt màn hình HMI Proface  cơ bản tại VP Catec

Cam kết hàng mới 100%, nhập khẩu chính hãng ,Bảo hành chính hãng 12 tháng, cam kết có stock đầy đủ linh kiện để bảo hành và sữa chữa, Thay thế linh kiện chính hãng khi bảo hành-sữa chữa.Cung cấp dịch vụ khảo sát, lập trình màn hình HMI Proface tại nhà máy. Hỗ trợ kỹ thuật 24/7

Liên hệ ngay
Chia sẻ :
Mô tả

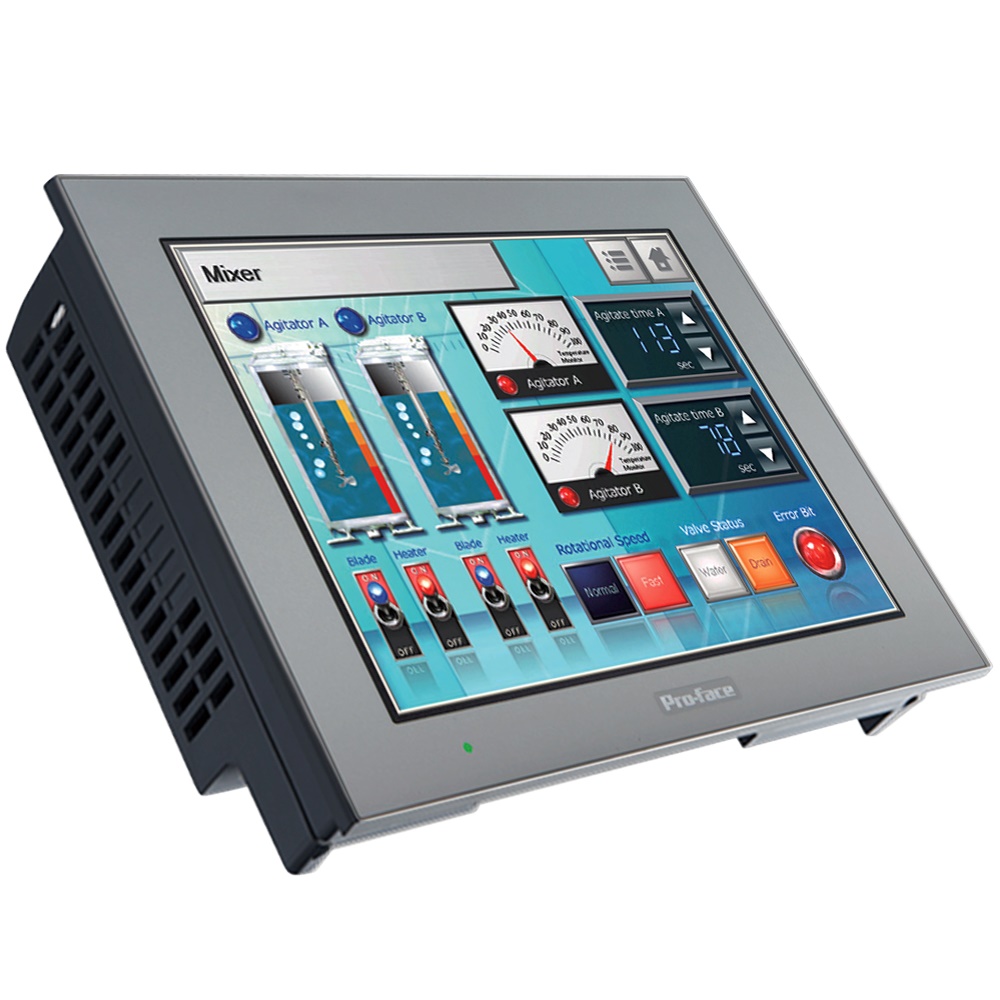

Đặc tính kỹ thuật chín của Màn hình HMI Proface PFXGP4501TAD

  • Loại màn hình TFT Color LCD
  • Kích thước màn hình 7,5"
    Độ phân giải 640 x 480 pixel (VGA)
    Diện tích hiển thị hiệu dụng W153,7 x H115,8 mm [W6,05 x H4,56 in.]
    Màu hiển thị 65.536 màu (Không nhấp nháy) / 16.384 màu (Nhấp nháy)
    Đèn nền LED trắng (Người dùng không thể thay thế. Khi cần thay thế, hãy liên hệ với nhà phân phối tại địa phương của bạn.)
    Tuổi thọ đèn nền 50.000 giờ trở lên (mỗi đèn hoạt động liên tục ở 25 °C [77 °F] trước khi độ sáng đèn nền giảm xuống 50%)
    Kiểm soát độ sáng 16 mức (Điều chỉnh bằng bảng điều khiển cảm ứng hoặc phần mềm)
    Loại bảng điều khiển cảm ứng Phim điện trở (analog)
    Độ phân giải bảng điều khiển cảm ứng 1.024 x 1.024
    Tuổi thọ bảng điều khiển cảm ứng 1.000.000 lần trở lên
    Phông chữ ngôn ngữ Tiếng Nhật: 6.962 (Tiêu chuẩn JIS 1 & 2) (bao gồm 607 ký tự không phải kanji), ANK: 158 (có thể thêm tiếng Hàn, tiếng Trung phồn thể, tiếng Trung giản thể, tiếng Thái và chữ Kirin từ cài đặt phông chữ của trình chỉnh sửa màn hình.)
    Kích thước ký tự Phông chữ chuẩn: Phông chữ 8 x 8, 8 x 16, 16 x 16 và 32 x 32 pixel, Phông chữ nét: Phông chữ 6 đến 127 pixel, Phông chữ hình ảnh: Phông chữ 8 đến 72 pixel
    Kích thước phông chữ Phông chữ chuẩn: Chiều rộng có thể mở rộng tối đa 8 lần. Chiều cao có thể mở rộng tối đa 8 lần.*1

Cấu tạo màn hình HMI Proface

Bao gồm: tấm cảm ứng, mặt cảm ứng Board CPU kèm board nguồn, bóng cao áp, Phần hiển thị LCD

1. Màn hình hiển thị:

  • Kích thước: Màn hình HMI Proface có thể có nhiều kích thước khác nhau, từ nhỏ đến lớn, phù hợp với yêu cầu và không gian sử dụng. Thông thường, màn hình HMI có kích thước từ 7 inch đến 15 inch.

  • Công nghệ màn hình: Các màn hình HMI Proface thường sử dụng công nghệ LCD/TFT để hiển thị thông tin rõ ràng, sắc nét.

  • Độ phân giải: Màn hình có độ phân giải cao giúp hiển thị đồ họa, các thông số, cảnh báo, và biểu đồ một cách rõ ràng.

2. Mặt cảm ứng (Touchscreen):

  • Cảm ứng điện trở hoặc cảm ứng điện dung: Hầu hết các màn hình HMI Proface đều có chức năng cảm ứng, cho phép người dùng tương tác trực tiếp với các biểu tượng, nút bấm, và các yếu tố trên màn hình.

  • Chức năng đa điểm: Một số màn hình HMI Proface hiện đại hỗ trợ cảm ứng đa điểm, cho phép người dùng điều khiển nhiều tính năng cùng lúc.

3. Vi xử lý (CPU):

  • Xử lý và điều khiển: Màn hình HMI Proface có bộ vi xử lý mạnh mẽ giúp xử lý nhanh chóng các tín hiệu từ hệ thống tự động hóa, đảm bảo thời gian phản hồi nhanh chóng và ổn định trong quá trình hoạt động.

  • Tốc độ xử lý cao giúp màn hình hiển thị các dữ liệu động, biểu đồ, và thông số hoạt động của hệ thống tự động trong thời gian thực.

4. Bộ nhớ:

  • RAM: Màn hình HMI Proface có bộ nhớ RAM để lưu trữ tạm thời các dữ liệu và thông số của hệ thống.

  • ROM: Bộ nhớ trong (ROM) được sử dụng để lưu trữ phần mềm HMI và các chương trình, ứng dụng điều khiển đã được lập trình sẵn.

  • Thẻ nhớ: Một số màn hình HMI Proface còn hỗ trợ khe cắm thẻ nhớ SD hoặc USB để mở rộng bộ nhớ, lưu trữ thêm dữ liệu hoặc sao lưu các thông số.

5. Các cổng giao tiếp:

  • Cổng kết nối với PLC và các thiết bị tự động hóa: Màn hình HMI Proface hỗ trợ nhiều giao thức truyền thông như RS232, RS485, Ethernet, Modbus, Profibus, giúp kết nối với các PLC, biến tần, cảm biến và các thiết bị tự động khác.

  • Cổng USB: Cổng USB cho phép kết nối với máy tính hoặc các thiết bị khác để cập nhật phần mềm, sao lưu dữ liệu hoặc phục vụ việc truyền tải thông tin.



6. Nút điều khiển:

  • Nút chức năng: Ngoài màn hình cảm ứng, một số HMI Proface còn có nút vật lý hoặc nút điều khiển để sử dụng trong trường hợp không muốn hoặc không thể sử dụng cảm ứng.

  • Cảm biến: HMI Proface có thể tích hợp các cảm biến để theo dõi các tín hiệu vào từ các thiết bị và đưa ra các phản hồi tương ứng.

7. Nguồn cung cấp điện:

  • Màn hình HMI Proface cần một nguồn điện ổn định để hoạt động. Thường có một nguồn cung cấp điện DC (12V hoặc 24V) được hỗ trợ, tùy theo yêu cầu của thiết bị và hệ thống.

8. Hệ điều hành và phần mềm:

  • Hệ điều hành: Một số màn hình HMI Proface chạy trên các hệ điều hành như Linux hoặc Windows Embedded để hỗ trợ các phần mềm ứng dụng.

  • Phần mềm lập trình: Proface cung cấp phần mềm lập trình HMI (thường có tên là MCGS Studio) để lập trình, cấu hình và tùy chỉnh giao diện, các chức năng và quy trình giám sát cho các ứng dụng công nghiệp.

9. Chức năng hiển thị đồ họa:

  • Màn hình HMI Proface hỗ trợ khả năng hiển thị đồ họa, biểu đồ và các yếu tố động như đồng hồ, thanh tiến trình, và các biểu tượng trực quan để người dùng dễ dàng theo dõi tình trạng hoạt động của hệ thống.

10. Tính năng bảo mật và bảo vệ:

  • Bảo vệ mật khẩu: HMI Proface thường hỗ trợ tính năng bảo mật như yêu cầu mật khẩu để truy cập vào các chế độ điều khiển hoặc cấu hình của hệ thống.

  • Chống nước và bụi: Một số mẫu HMI Proface có tính năng chống nước và bụi (theo tiêu chuẩn IP65 hoặc IP67) giúp bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.

Mục đích sử dụng màn hình HMI Proface

1. Giám sát và điều khiển quy trình sản xuất

  • Hiển thị trạng thái hoạt động của thiết bị, máy móc.

  • Cho phép người vận hành giám sát các thông số như nhiệt độ, áp suất, tốc độ dòng chảy, v.v.

  • Điều chỉnh trực tiếp các tham số hoạt động từ giao diện.

2. Kết nối với các thiết bị điều khiển

  • Tích hợp với PLC, Servo, biến tần, và các cảm biến khác.

  • Truyền và nhận dữ liệu từ các thiết bị ngoại vi, đảm bảo quá trình vận hành được đồng bộ.

3. Cảnh báo và xử lý lỗi

  • Hiển thị các cảnh báo khi phát hiện lỗi hoặc sự cố trong hệ thống.

  • Ghi lại lịch sử lỗi để phân tích và khắc phục sau này.

4. Tối ưu hóa hiệu suất vận hành

  • Giúp người dùng tối ưu hóa quy trình sản xuất thông qua việc theo dõi dữ liệu hoạt động theo thời gian thực.

  • Dễ dàng lập trình để tự động hóa các thao tác lặp đi lặp lại, giảm công việc thủ công.

5. Tùy biến giao diện người dùng

  • Cung cấp giao diện đồ họa trực quan, dễ sử dụng, phù hợp với từng ứng dụng cụ thể.

  • Có thể thiết kế giao diện tùy chỉnh để đáp ứng nhu cầu vận hành riêng biệt của từng doanh nghiệp.

6. Ứng dụng trong nhiều ngành công nghiệp

  • Sản xuất: Quản lý dây chuyền sản xuất tự động.

  • Năng lượng: Giám sát hệ thống điện, năng lượng tái tạo.

  • Thực phẩm và đồ uống: Điều khiển các quy trình chế biến và đóng gói.

  • Hóa chất và dầu khí: Kiểm soát quy trình phản ứng hóa học.

Chi tiết

Ngoài ra chúng tôi còn cung cấp dịch vụ sửa chữa màn hình Proface tất cả các Model

Sửa màn hình HMI Proface Hư phần cảm ứng. Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở. Delta cũng không ngoại lệ. Tuy nhiên, độ bền của tấm cảm ứng delta cũng từ 4 năm trở lên. Đôi lúc HMI còn có thêm các lỗi khác về cảm ứng như: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt các nút Function,….
Sửa màn hình HMI Proface Hư phần hiển thị LCD. Màn hình LCD của Delta hầu như bị các lỗi mờ LCD trắng màn hình, sọc màn hình
Sửa màn hình HMI Proface Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
Sửa màn hình HMI Proface Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…Khả năng đã bị hư CPU.
Sửa màn hình HMI Proface Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault chạy ngang màn hình và không thể điều khiển được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
Sửa màn hình HMI Proface Hư bo nguồn: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm. Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp.

Các Model màn hình Pro-face mà CATEC đã có kinh nghiệm sửa chữa
Sửa chữa khắc phục lỗi màn hình HMI Proface GP70: GP270-S, GP270-L, GP370-S, GP370-L, GP37W2-BG
Sửa chữa khắc phục lỗi màn hình HMI Proface GP77R: GP377R, GP477R, GP577R
Sửa chữa khắc phục lỗi màn hình HMI Proface GP2000: GP2301-SC41, GP2301-TC41, GP2300-SC41, GP2300-TC41, GP2400-TC41,
Sửa chữa khắc phục lỗi màn hình HMI Proface GP2501-SC41, GP2501-TC41, GP2501-SC11, GP2501-TC11, GP2500-SC41, GP2500-TC41,
Sửa chữa khắc phục lỗi màn hình HMI Proface GP2500-SC11, GP2500-TC11, GP2600-TC41, GP2600-TC11, GP2601-TC41, GP2601-TC11
Sửa chữa khắc phục lỗi màn hình HMI Proface ST: ST400, ST401, ST402, ST403
Sửa chữa khắc phục lỗi màn hình HMI Proface GP3000: GP32XX, GP33XX, GP34XX, GP35XX, GP36XX, GP37XX các model AGP
Sửa chữa khắc phục lỗi màn hình HMI Proface ST3000: ST32XX, ST33XX, ST34XX, ST35XX, các model AST
Sửa chữa khắc phục lỗi màn hình HMI Proface GP4000: GP41XX, GP42XX, GP43XX, GP44XX, GP45XX, GP46XX, GP4GXX
Sửa chữa khắc phục lỗi màn hình HMI Proface SP5000: SP-5B00, SP-5B10, SP-5B40, SP-5B41, SP-5B90
Sửa chữa khắc phục lỗi màn hình HMI Proface IPC: PS, PE, PL máy tính công nghiệp

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI Proface
- Tấm cảm ứng, mặt cảm ứng màn hình HMI Proface : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
- Board CPU màn hình HMI Proface
- Board truyền thông màn hình HMI Proface: Các Bo truyền thông và IC truyền thông
- Board nguồn: Tất cả các dòng kể cả IPC
- Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
- Board kết nối truyền thông: CAN bus, Profibus, ….
- Cáp lập trình: USB, RS232, Ethernet
