GIỚI THIỆU CHI TIẾT VỀ MÀN HÌNH HMI WEINVIEW MT6103iP
I. TỔNG QUAN VỀ MÀN HÌNH HMI
1. HMI là gì?
HMI (Human Machine Interface – Giao diện người – máy) là thiết bị cho phép người vận hành giao tiếp và điều khiển hệ thống máy móc trong dây chuyền sản xuất hoặc hệ thống điều khiển tự động hóa. HMI thường bao gồm:
Màn hình cảm ứng hiển thị thông tin, trạng thái hoạt động.
Các phím bấm hoặc giao diện đồ họa để người dùng thực hiện thao tác điều khiển.
2. Ứng dụng của HMI
HMI được sử dụng phổ biến trong các lĩnh vực:
Dây chuyền sản xuất công nghiệp.
Điều khiển máy móc, thiết bị tự động.
Giám sát hệ thống điện, trạm biến áp.
Điều khiển tòa nhà, hệ thống HVAC.
II. TỔNG QUAN VỀ WEINVIEW – THƯƠNG HIỆU HMI HÀNG ĐẦU
1. Giới thiệu về Weinview
Weinview là thương hiệu nổi tiếng đến từ Đài Loan, chuyên cung cấp các dòng màn hình HMI chất lượng cao, giá thành cạnh tranh, phù hợp với các ứng dụng từ cơ bản đến nâng cao. Weinview thuộc tập đoàn Weintek – một trong những hãng công nghệ tiên phong trong lĩnh vực giao diện điều khiển công nghiệp.
2. Đặc điểm chung của HMI Weinview
Thiết kế chắc chắn, bền bỉ.
Giao diện thân thiện, dễ lập trình.
Tương thích với nhiều dòng PLC nổi tiếng như Siemens, Mitsubishi, Omron, Delta, Schneider...
Hỗ trợ phần mềm lập trình EasyBuilder Pro miễn phí, dễ sử dụng.
III. GIỚI THIỆU VỀ WEINVIEW MT6103iP
1. Mô tả tổng quan
Weinview MT6103iP là dòng màn hình HMI cảm ứng thuộc phân khúc phổ thông nhưng tích hợp nhiều tính năng mạnh mẽ, thích hợp cho các hệ thống điều khiển công nghiệp vừa và nhỏ.
2. Thông số kỹ thuật cơ bản
Weinview MT6103iP là lựa chọn lý tưởng cho các ứng dụng HMI công nghiệp với mức giá hợp lý, hiệu năng tốt, hỗ trợ phần mềm miễn phí và cộng đồng sử dụng lớn. Đây là thiết bị đáng tin cậy, phù hợp với các kỹ sư, doanh nghiệp trong lĩnh vực tự động hóa đang tìm kiếm giải pháp giám sát và điều khiển hiệu quả.
IX. KẾT LUẬN
Sao lưu chương trình dự phòng.
Kiểm tra cáp kết nối định kỳ.
Vệ sinh màn hình bằng khăn mềm, không dùng hóa chất mạnh.
2. Bảo trì định kỳ
Sử dụng dây chống nhiễu nếu môi trường có thiết bị điện công suất lớn.
Đảm bảo nguồn cấp ổn định 24VDC.
Tránh nơi có độ ẩm cao, bụi bẩn, rung lắc mạnh.
1. Lưu ý khi lắp đặt
VIII. BẢO TRÌ VÀ LƯU Ý KHI SỬ DỤNG
HMI khởi động và hoạt động theo cấu hình đã lập trình.
Dùng chức năng "Download" để nạp file chương trình.
Kết nối qua cáp USB hoặc Ethernet.
3. Nạp chương trình vào HMI
Chọn hình ảnh hoặc biểu tượng theo ý muốn.
Cấu hình địa chỉ PLC tương ứng (ví dụ: D100, M0).
Kéo thả đối tượng như nút bấm, đồng hồ, biểu đồ...
2. Thiết kế giao diện
Chọn đúng model MT6103iP và định dạng giao tiếp với PLC.
Cài đặt và mở phần mềm, tạo project mới.
Tải phần mềm tại website chính thức của Weintek.
1. Cài đặt phần mềm EasyBuilder Pro
VII. HƯỚNG DẪN SỬ DỤNG CƠ BẢN
Linh hoạt: Tương thích với nhiều thiết bị, dễ nâng cấp hệ thống.
Độ tin cậy cao: Được kiểm nghiệm qua nhiều ứng dụng thực tế, ít lỗi, hoạt động ổn định.
Dễ sử dụng: Phần mềm EasyBuilder Pro dễ học, tài liệu hướng dẫn đầy đủ, cộng đồng sử dụng lớn.
Tiết kiệm chi phí: So với các sản phẩm từ Siemens, Schneider, màn hình Weinview có mức giá rất cạnh tranh.
VI. LỢI ÍCH KHI SỬ DỤNG MT6103iP
Giao tiếp với hệ thống điều khiển trung tâm qua Modbus TCP.
Hiển thị trạng thái an ninh, camera giám sát.
Điều khiển hệ thống chiếu sáng, điều hòa.
4. Trong hệ thống tòa nhà thông minh
Giám sát chất lượng sản phẩm qua hệ thống cảm biến.
Quản lý thời gian, nhiệt độ trong sản xuất.
Điều khiển quá trình pha trộn, nấu, đóng gói.
3. Trong ngành thực phẩm – đồ uống
Quản lý trạng thái hệ thống từ xa qua Internet.
Giao tiếp với PLC điều khiển bơm, van, cảm biến.
Hiển thị lưu lượng, nồng độ hóa chất, mực nước.
2. Trong hệ thống xử lý nước – môi trường
Quản lý cảnh báo lỗi, bảo trì thiết bị.
Hiển thị tình trạng hoạt động của máy móc: nhiệt độ, áp suất, tốc độ.
Giám sát và điều khiển dây chuyền đóng gói, băng tải, máy dán nhãn.
1. Trong nhà máy sản xuất
V. ỨNG DỤNG CỦA WEINVIEW MT6103iP TRONG THỰC TẾ
Hỗ trợ phân quyền người dùng, mật khẩu truy cập, đảm bảo an toàn cho hệ thống điều khiển.
6. Tính năng bảo mật
Có thể gửi email cảnh báo khi có sự cố trong quá trình vận hành.
Hỗ trợ kết nối Ethernet cho phép truy cập, giám sát HMI từ xa thông qua trình duyệt Web hoặc phần mềm VNC.
5. Hỗ trợ truyền thông từ xa
Có thể tạo báo cáo, biểu đồ xu hướng, cảnh báo sự kiện.
Cho phép mô phỏng chạy thử mà không cần kết nối HMI.
Hỗ trợ đa ngôn ngữ, bao gồm cả tiếng Việt.
Thiết kế giao diện bằng thao tác kéo – thả.
Phần mềm lập trình EasyBuilder Pro thân thiện, có thể:
4. Dễ dàng lập trình với EasyBuilder Pro
Có thể truyền dữ liệu qua USB hoặc thẻ SD.
Tương thích với hầu hết PLC thông dụng như Siemens S7-200/300/1200, Mitsubishi FX series, Delta DVP, Omron CP1H...
Hỗ trợ nhiều giao thức truyền thông: RS232, RS485, Ethernet.
3. Kết nối đa dạng
Với CPU 800 MHz và bộ nhớ RAM 256MB, MT6103iP cho khả năng xử lý nhanh, mượt mà, phù hợp với những dự án yêu cầu tốc độ phản hồi cao, dữ liệu lớn.
2. Hiệu năng xử lý mạnh mẽ
Độ phân giải cao 1024x600 với 16.7 triệu màu mang đến giao diện trực quan, hình ảnh sống động, hỗ trợ tốt cho việc thể hiện sơ đồ, biểu đồ và các chỉ số kỹ thuật.
1. Màn hình cảm ứng sắc nét
IV. CÁC TÍNH NĂNG NỔI BẬT CỦA MT6103iP

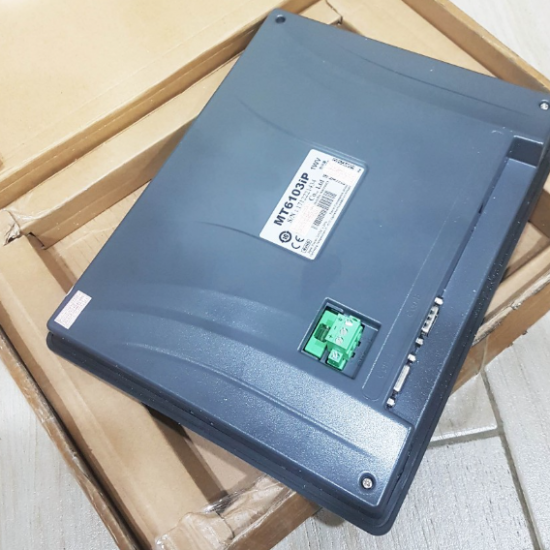

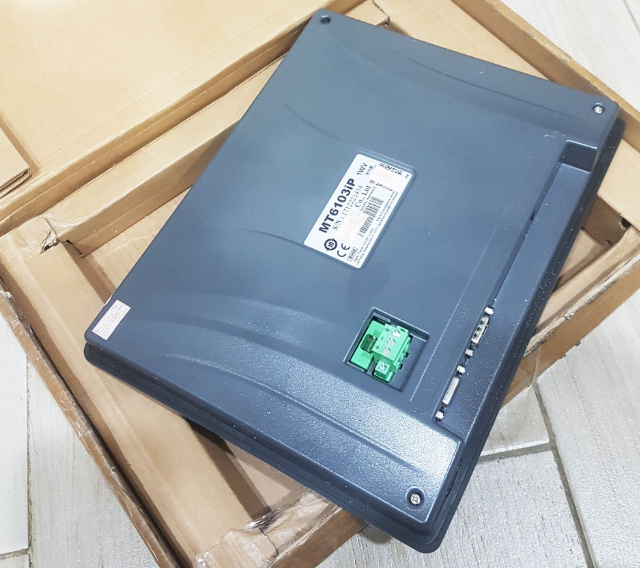

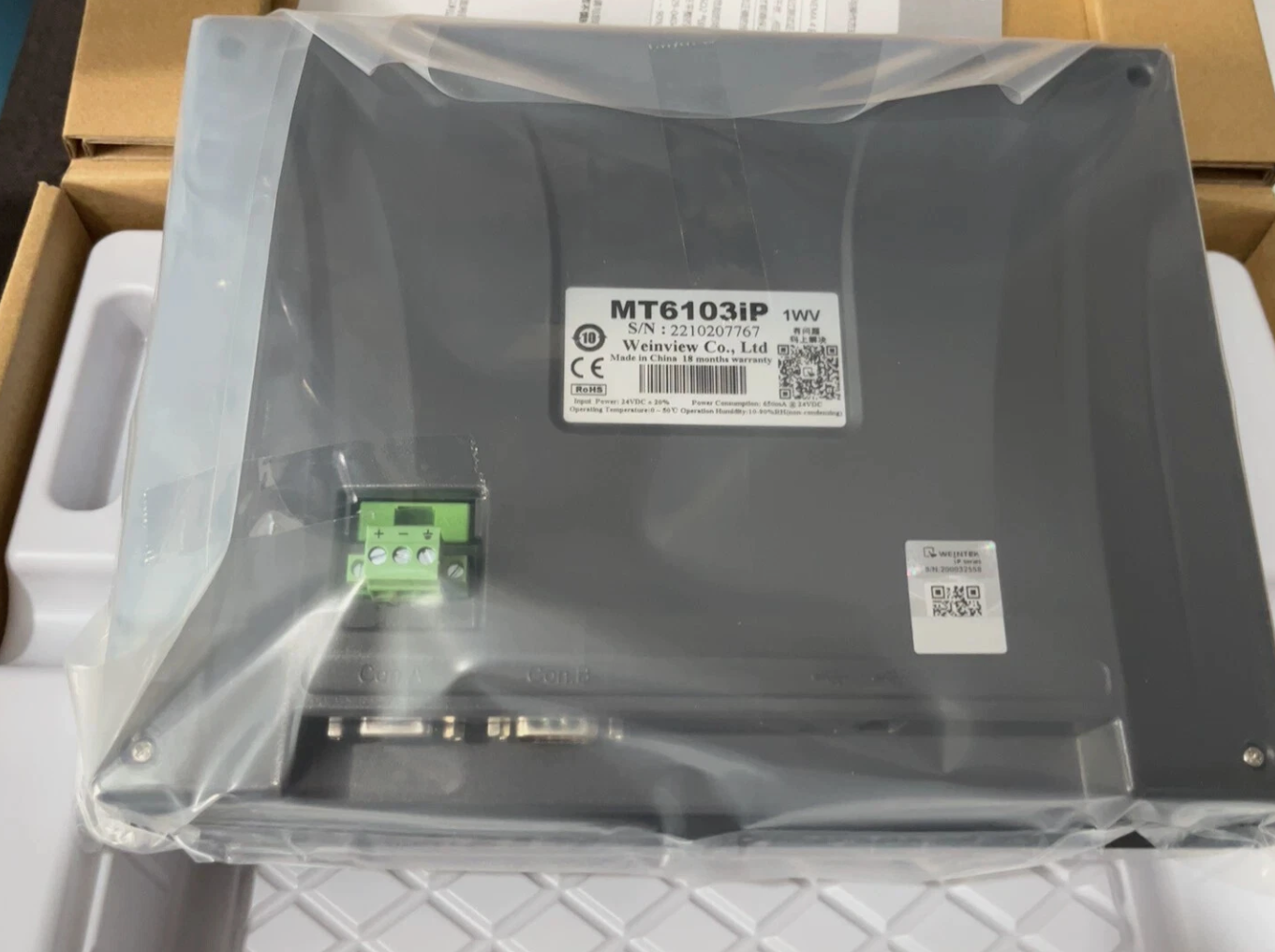

MT6103iP có thiết kế gọn gàng, chắc chắn, viền mỏng, mặt trước phẳng hoàn toàn, chống bụi, dễ lắp đặt lên bảng điều khiển. Với kích thước màn hình 10.1 inch, thiết bị cho phép hiển thị nhiều thông tin cùng lúc, thuận tiện trong việc giám sát.
3. Thiết kế và ngoại hình
|
EasyBuilder Pro |
Phần mềm lập trình |
|
Nhiệt độ hoạt động |
0~50°C |
|
Điện áp hoạt động |
24VDC |
|
Cổng mở rộng SD |
Có |
|
USB Host/Client |
Có (1 Host, 1 Client) |
|
Cổng Ethernet |
1 cổng 10/100 Base-T |
|
Cổng COM |
COM1/COM3 (RS-232/RS-485) |
|
Bộ nhớ Flash |
256 MB |
|
RAM |
256 MB |
|
CPU |
32-bit RISC 800 MHz |
|
Màu sắc hiển thị |
16.7 triệu màu |
|
Độ phân giải |
1024 x 600 pixels |
|
Kích thước màn hình |
10.1 inch TFT LCD |
|
Model |
MT6103iP |
|
Thông số |
Giá trị |
|---|
