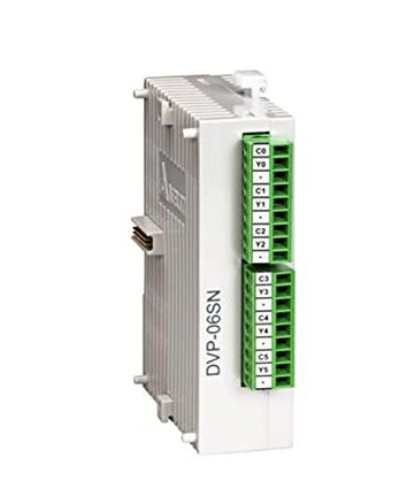

Module PLC Delta DVP06SN11R, mở rộng 6DO, Hàng mới 100%

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp bộ lập trình Module PLC Delta DVP06SN11R, mở rộng 6DO, Hàng mới 100%

Trong môi trường tự động hóa công nghiệp ngày nay, nhu cầu mở rộng và nâng cấp hệ thống điều khiển bằng bộ điều khiển logic lập trình (PLC) ngày càng tăng. Đối với các hệ thống có nhiều thiết bị đầu ra cần điều khiển (relay, động cơ, van điện từ, tín hiệu cảnh báo,…) thì việc sử dụng thêm các module mở rộng (expansion module) là một giải pháp tối ưu về chi phí và hiệu quả. Một trong những sản phẩm đáng chú ý trong phân khúc này là **Delta DVP-S Series “Slim” – cụ thể là module mở rộng **DVP06SN11R (viết tắt: Module PLC Delta DVP06SN11R).

2. Thông số kỹ thuật chi tiết

Dưới đây là các thông số kỹ thuật nổi bật của DVP06SN11R:

• Mã sản phẩm: DVP06SN11R.

• Số ngõ ra: 6 đầu ra relay (6 DO – Digital Output).

• Kiểu đấu nối ngõ ra: relay.

• Điện áp ngõ ra tối đa: 250 V AC hoặc < 30 V DC.

• Tải tối đa cho mỗi đầu ra (resistive load) khoảng 90 W.

• Nguồn cấp module: 24 V DC (theo bảng thông số module mở rộng của Delta) – module nối vào hệ thống PLC Delta slim.

• Công suất tiêu thụ: khoảng 1.5 W.

• Kích thước: chiều rộng tổng thể khoảng 25.2 mm, chiều cao ~96 mm, chiều sâu ~60 mm.

• Điều kiện môi trường hoạt động: nhiệt độ từ 0…55 °C, độ ẩm tương đối 50–95%.

• Lắp đặt: DIN-rail 35 mm.

Những thông số trên giúp kỹ sư hoặc người lập trình PLC đánh giá xem module này có phù hợp với yêu cầu thực tế của hệ thống hay không (về số lượng đầu ra, kiểu tải, điều kiện môi trường lắp đặt,…).

3. Tính năng nổi bật & điểm mạnh

Một số tính năng nổi bật của Module PLC Delta DVP06SN11R, giúp nó được triển khai rộng rãi trong các ứng dụng công nghiệp:

3.1 Khả năng mở rộng hệ thống

Khi CPU chính của PLC không còn đủ đầu ra số (DO) để điều khiển các thiết bị dư thừa, việc lắp thêm module như DVP06SN11R là giải pháp đơn giản, hiệu quả. “Module mở rộng DVP06SN11R …gắn với CPU chính tạo thành một khối cho ứng dụng của lập trình viên.”
Việc mở rộng như vậy giúp giữ nguyên nền tảng PLC đã đầu tư và tránh phải thay đổi toàn bộ hệ thống.

3.2 Kiểu đầu ra Relay phù hợp đa dạng tải

Với 6 đầu ra relay (thay vì chỉ transistor) thì người sử dụng có thể điều khiển các thiết bị tải lớn hơn, tải AC, tải công tắc kiểu cơ học, hoặc nhiều ứng dụng có yêu cầu cách ly giữa đầu ra và tải.
Điện áp đầu ra lên đến 250 V AC / < 30 V DC và tải tối đa ~90 W cho mỗi đầu ra.
Điều này rất phù hợp trong các tủ điện công nghiệp, điều khiển thiết bị công suất vừa và nhỏ, điều khiển động cơ, van hơi, bật/tắt nguồn,…

3.3 Thiết kế “Slim” và linh hoạt lắp đặt

Dòng DVP-S “Slim” của Delta có kích thước mỏng, thuận tiện để lắp trong tủ điện với diện tích hẹp. Ví dụ module DVP06SN11R có chiều rộng khoảng ~25 mm.
Việc lắp trên thanh DIN-rail 35mm cũng giúp việc chia bố trí trong tủ điện nhanh chóng và gọn gàng.

3.4 Tương thích và đồng bộ với hệ thống PLC Delta

Module được thiết kế để tương thích với các CPU dòng DVP-S của Delta, giúp việc lập trình, cấu hình và kết nối I/O mở rộng trở nên thuận tiện.
Website giới thiệu liệt kê module DVP06SN11R là một trong các module mở rộng cho dòng Delta Slim
Việc sử dụng linh kiện cùng hãng giúp đảm bảo sự tương thích, độ tin cậy và dễ bảo trì khi hệ thống vận hành lâu dài.

3.5 Ổn định, bảo hành và phân phối tại Việt Nam

Tại thị trường Việt Nam, sản phẩm được phân phối bởi các đơn vị chính hãng, có bảo hành (ví dụ 12 tháng) và có CO/CQ đầy đủ.
Điều này giúp người dùng yên tâm về xuất xứ, chất lượng và thuận tiện cho khâu bảo hành, thay thế.

4. Ứng dụng điển hình trong công nghiệp

Module mở rộng DVP06SN11R có rất nhiều ứng dụng trong các hệ thống điều khiển tự động hóa, đặc biệt nơi cần điều khiển nhiều thiết bị đầu ra dạng relay. Dưới đây là một số ví dụ cụ thể:

• Trong tủ điều khiển máy ép, máy đóng gói: khi CPU PLC đã có các đầu ra điều khiển động cơ, sensor, nhưng cần thêm đầu ra bật/tắt các van hơi, rơ-le bảo vệ, đèn cảnh báo,… thì sử dụng module 6 DO relay là phù hợp.

• Hệ thống điều khiển băng tải hoặc dây chuyền sản xuất: sử dụng relay để bật/tắt các motor, inverter hoặc các khối tải công nghiệp, module DVP06SN11R giúp mở rộng số lượng đầu ra mà không phải thay CPU.

• Hệ thống tự động hóa trong ngành gỗ, ngành dệt, ngành bao bì: trong các bài viết kỹ thuật tại Việt Nam, module mở rộng dòng Delta Slim được nhắc tới cho các ứng dụng tiết kiệm không gian và mở rộng I/O.

• Hệ thống điều khiển trong tủ điện trung gian: relay đầu ra có thể dùng để điều khiển contactor, aptomat, thiết bị bảo vệ động cơ – chính xác như thông số kỹ thuật module đưa ra (điện áp đầu ra tối đa 250 V AC).

• Ứng dụng cho nhà máy có nhiều thiết bị ngoại vi cần điều khiển độc lập: module DVP06SN11R giúp chia nhỏ logic điều khiển, tăng tính linh hoạt trong chương trình PLC.

5. Hướng dẫn lựa chọn & triển khai

Để sử dụng module DVP06SN11R hiệu quả, nhà thiết kế hoặc kỹ sư tự động hóa cần lưu ý các bước sau:

5.1 Xác định nhu cầu đầu ra số

• Kiểm tra số lượng thiết bị đầu ra hiện có và số thiết bị dự kiến thêm. Nếu CPU PLC chính không còn ngõ ra phù hợp, cần module mở rộng.

• Nếu thiết bị đầu ra cần cách ly hoặc tải lớn (ví dụ AC, contactor) thì lựa chọn module relay (như DVP06SN11R) thay vì module transistor.

• Kiểu tải (resistive, inductive) cũng rất quan trọng – thông số của module cho phép tải resistive ~90 W. Nếu tải lớn hơn hoặc inductive (motor, cuộn dây), cần tính toán dự phòng hoặc chọn module khác.

5.2 Kiểm tra tương thích với CPU & hệ thống

• Đảm bảo CPU PLC chính thuộc dòng tương thích với module DVP-S Slim của Delta.

• Kiểm tra chuẩn kết nối và vị trí lắp module (ví dụ lắp phía bên phải của CPU nếu đó là module mở rộng bên phải). SkyTech Group+1

• Đảm bảo nguồn cấp cho module đủ (24 V DC), và hệ thống có nguồn +24 V ổn định.

• Đảm bảo module được gắn đúng thanh DIN-rail 35 mm, với không gian và thông gió phù hợp.

5.3 Cài đặt phần mềm & lập chương trình

• Trong phần mềm lập trình PLC của Delta, cấu hình module mở rộng và thiết lập địa chỉ đầu ra tương ứng (6 đầu ra từ module).

• Viết chương trình PLC để điều khiển các đầu ra này – ví dụ sử dụng các lệnh OUT, SET, RESET, TON/TOF nếu có thời gian, hoặc logic bật/tắt đơn giản.

• Kiểm thử từng đầu ra để đảm bảo relay đóng/ngắt đúng và không gây hiện tượng nhiễu hay dao động.

5.4 Lắp đặt & đấu nối dây

• Lắp module vào thanh DIN-rail, kết nối đứng kế với CPU hoặc module mở rộng khác.

• Đấu dây đầu ra từ module đến các thiết bị điều khiển: dây dẫn phải đúng chuẩn, có bảo vệ chống nhiễu nếu cần, và phù hợp với tải (ví dụ công tắc AC 250 V).

• Đảm bảo nối đất và bảo vệ phù hợp: relay thường liên quan đến tải AC, cần bảo vệ aptomat, contactor để tránh nguy cơ quá tải hoặc đoản mạch.

• Sau khi đấu nối xong, kiểm tra lại nguồn +24 V, xem LED trạng thái module, kiểm tra tín hiệu đầu ra.

5.5 Vận hành thử và bảo trì

• Ban đầu vận hành thử không tải hoặc tải nhỏ để đảm bảo module hoạt động ổn định và không phát sinh lỗi.

• Kiểm tra xem module có nhiệt độ bất thường, nguồn có ổn định hay không.

• Lập kế hoạch bảo trì định kỳ: vệ sinh module (loại bỏ bụi), kiểm tra tình trạng đầu nối, dây dẫn, và relay đầu ra có bị hỏng hay không.

6. Các lưu ý khi sử dụng tại Việt Nam

Khi triển khai tại thị trường Việt Nam, có một số điều cần lưu ý giúp đảm bảo hiệu quả và độ bền của module DVP06SN11R:

• Nguồn xuất xứ & bảo hành: Nên mua sản phẩm từ nhà phân phối chính hãng Delta để đảm bảo CO/CQ, bảo hành và hỗ trợ kỹ thuật. Ví dụ đại lý tại Việt Nam cam kết bảo hành 12 tháng.

• Điều kiện môi trường: Việc lắp đặt trong môi trường nhiệt độ cao, ẩm hoặc có bụi thì cần có hệ thống làm mát, quạt tủ điện, hoặc đặt module trong tủ kín có điều hòa. Thông số hoạt động của module là 0…55 °C, độ ẩm 50–95%.

• Nâng cấp khi cần thiết: Nếu sau này số lượng thiết bị đầu ra tăng vượt quá 6, có thể xem xét các module mở rộng khác như DVP08SN11R (8 đầu ra relay) hoặc DVP16SN11T (16 đầu ra transistor) theo danh mục của Delta

• Tính tương thích với tải và loại đầu ra: Vì module này sử dụng relay, nên phù hợp với tải AC hoặc khi cần cách ly. Nếu hệ thống sử dụng nhiều tải DC hoặc cần tốc độ chuyển mạch cao, có thể cân nhắc module transistor.

• Đấu nối đúng tiêu chuẩn: Đặc biệt với tải AC lớn, cần đảm bảo mặt tiếp xúc, bảo vệ và cách ly, tránh hiện tượng nhiễu điện và rơ-le chập/chốt không đúng.

• Tài liệu kỹ thuật và đào tạo: Nên tải và tham khảo catalogue và hướng dẫn lắp đặt, cấu hình từ Delta trước khi triển khai để tránh sai sót. Nhiều nhà cung cấp tại Việt Nam đã cung cấp tài liệu kèm theo.

7. So sánh nhanh với các module tương tự

Để giúp lựa chọn đúng module mở rộng, ta có thể so sánh DVP06SN11R với các module tương đương trong dòng Delta Slim:

Từ bảng so sánh, nếu dự án chỉ cần điều khiển khoảng 6 thiết bị đầu ra và sử dụng relay thì DVP06SN11R là lựa chọn hợp lý; nếu cần nhiều hơn hoặc kiểu đầu ra khác thì chọn module khác.

8. Những thách thức và cách khắc phục

Dù là một module mở rộng rất thuận tiện, việc ứng dụng DVP06SN11R vẫn có thể gặp một số thách thức thực tế trong môi trường công nghiệp Việt Nam:

8.1 Nhiệt độ và độ ẩm môi trường

Nếu tủ điện đặt ngoài trời hoặc gần máy phát nhiệt lớn, module có thể vận hành không ổn định. Giải pháp: sử dụng tủ kín, có quạt làm mát hoặc điều hòa tủ; kiểm tra định kỳ và quản lý môi trường tủ.

8.2 Nhiễu điện và sự ổn định của đầu ra relay

Đầu ra relay khi đóng/mở có thể gây nhiễu điện, ảnh hưởng tới các mạch khác. Giải pháp: bố trí đấu nối riêng, sử dụng dây có lớp chống nhiễu, bố trí tiếp đất đúng cách, thêm snubber nếu điều khiển tải cảm ứng.

8.3 Tải vượt quá thông số module

Nếu điều khiển tải lớn (ví dụ động cơ lớn, van hơi công suất lớn) trong khi module chỉ hỗ trợ tải ~90 W thì dễ bị quá tải, ảnh hưởng tuổi thọ. Giải pháp: tính toán trước tải từng kênh, nếu vượt thì dùng contactor trung gian, hoặc chọn module có đầu ra lớn hơn.

8.4 Khả năng mở rộng trong tương lai

Nếu dự định hệ thống mở rộng nhiều hơn, cần tính luôn đường dây, nguồn, bố trí module sao cho thuận tiện. Nếu bố trí module lùi quá xa CPU hoặc cáp dài, có thể ảnh hưởng tín hiệu. Giải pháp: thiết kế sơ đồ I/O hợp lý, dự trù không gian tủ, bố trí gần CPU nếu có thể.

Tóm lại, module Module PLC Delta DVP06SN11R là một lựa chọn rất hợp lý cho việc mở rộng đầu ra số trong các hệ thống điều khiển PLC sử dụng dòng Delta Slim. Với 6 đầu ra relay, kích thước gọn, khả năng tương thích và phân phối tốt tại Việt Nam, sản phẩm đáp ứng nhu cầu điều khiển đa thiết bị tải relay trong các tủ điện công nghiệp hay dây chuyền sản xuất.
Tuy nhiên, để sử dụng hiệu quả, người kỹ sư cần lưu ý: lựa chọn đúng theo tải và kiểu đầu ra, đảm bảo môi trường lắp đặt tốt, bố trí đấu nối dây chuẩn và có kế hoạch bảo trì định kỳ. Khi làm được những điều đó, module mở rộng DVP06SN11R sẽ đem lại sự linh hoạt, tiết kiệm chi phí và đáng tin cậy cho hệ thống tự động hóa của bạn.
