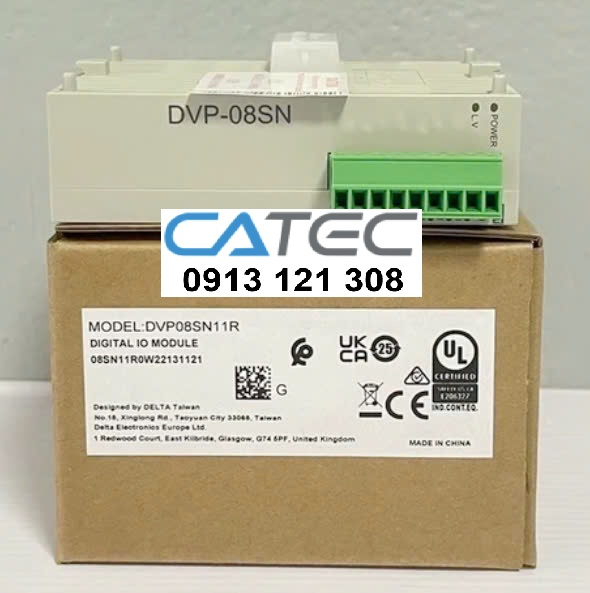

Module PLC Delta DVP08SN11R, mở rộng 8DO, mới 100%

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp bộ lập trình Module PLC Delta DVP08SN11R, mở rộng 8DO, mới 100%

Trong lĩnh vực tự động hóa công nghiệp, việc mở rộng chức năng của bộ điều khiển lập trình – PLC (Programmable Logic Controller) là rất quan trọng để đáp ứng yêu cầu ngày càng đa dạng của dây chuyền sản xuất. Một trong những giải pháp phổ biến hiện nay là sử dụng các mô-đun mở rộng I/O để thêm số lượng ngõ vào hoặc ngõ ra khi cần. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về Delta DVP-08SN11R (ghi đúng: DVP08SN11R) – một mô-đun mở rộng 8 ngõ ra relay thuộc dòng “Slim” của Delta – bao gồm đặc điểm kỹ thuật, ưu điểm, cách chọn lựa, ứng dụng thực tế, cũng như lưu ý khi vận hành và bảo trì.

1. Thông số kỹ thuật chính của DVP08SN11R

Dưới đây là các thông số nổi bật của mô-đun DVP08SN11R được tổng hợp từ nhiều nguồn tại Việt Nam:

• Tên sản phẩm: Module mở rộng ngõ ra số DVP08SN11R.

• Nhà sản xuất: Delta (Đài Loan).

• Dòng PLC tương thích: Dòng Slim của Delta — ví dụ DVP-SS2, DVP-SA2, DVP-SX2, DVP-SV2

• Loại I/O: 8 đầu ra số (Digital Outputs) dạng Relay

• Nguồn cấp: 24V DC (nguồn logic) cho hệ thống PLC

• Tải tối đa đầu ra: ví dụ tại môi trường AC (250 V AC) hoặc DC (<30 V DC) – dữ liệu tham khảo.

• Phương thức gắn: thường gắn bên phải của PLC chính (module mở rộng phía bên phải).

• Thích hợp để mở rộng hệ thống khi CPU chủ không còn đủ ngõ ra mặc định.

Từ các thông số trên, ta thấy rõ rằng DVP08SN11R là một giải pháp mở rộng chuyên dùng cho đầu ra relay, phù hợp với các yêu cầu như đóng /ngắt mạch công suất thấp đến trung bình, điều khiển thiết bị chấp hành như rơ-le, động cơ nhỏ, van điện từ, đèn cảnh báo,…

2. Ưu điểm nổi bật khi sử dụng DVP08SN11R

Sử dụng DVP08SN11R đem lại nhiều lợi ích trong thiết kế và vận hành hệ thống tự động hóa. Sau đây là các điểm mạnh chính:

2.1. Tăng khả năng mở rộng linh hoạt

Khi hệ thống PLC chính đã đầy I/O hoặc cần thêm ngõ ra để điều khiển các tải bổ sung, việc sử dụng một module mở rộng như DVP08SN11R giúp dễ dàng “kéo dài” khả năng điều khiển mà không cần thay PLC lớn hơn. Đồng thời, module “Slim” giúp tiết kiệm không gian trong tủ điện. Ví dụ, trên trang Skytech thấy rằng:

“Trong thực tế khi lập trình, việc các CPU chủ không đủ đáp ứng cho ứng dụng thì ta thêm các module để mở rộng thêm các tính năng như ngõ vào, ngõ ra…”

2.2. Dễ dàng tích hợp trong hệ thống Delta DVP-S

Vì module này nằm trong hệ sinh thái DVP-S series của Delta, việc cấu hình, lập trình và đấu nối thường sẽ thuận tiện hơn với các sản phẩm cùng hãng, giúp giảm thời gian triển khai và tăng tính ổn định.

2.3. Tối ưu chi phí và không gian lắp đặt

Với việc dùng module mở rộng thay vì thay luôn PLC có số I/O lớn hơn, chi phí đầu tư có thể được tối ưu. Cấu trúc nhỏ gọn của dòng Slim giúp tiết kiệm diện tích thi công trong tủ điện – điều rất quan trọng ở các nhà máy nơi không gian hạn chế.

2.4. Khả năng điều khiển đa dạng với đầu ra relay

Đầu ra dạng relay thường có ưu điểm là cách ly tốt, thích hợp khi điều khiển tải AC hoặc các thiết bị có điện thế lớn hoặc tải cảm ứng. Với 8 đầu ra relay, DVP08SN11R có đủ khả năng để đáp ứng các yêu cầu điều khiển phổ biến trong nhà máy.

3. Ứng dụng điển hình của DVP08SN11R

Module DVP08SN11R được sử dụng rộng rãi trong tự động hóa công nghiệp. Dưới đây là một số ví dụ cụ thể về ứng dụng:

3.1. Dây chuyền sản xuất công nghiệp

Trong các dây chuyền như đóng gói, chai lọ, tự động hóa nhà máy, có nhiều cơ cấu cần được điều khiển: băng tải, xi-lanh khí nén, van điện từ, motor nhỏ, rơ-le bật đèn cảnh báo,… Tất cả những thiết bị này đều có thể được điều khiển thông qua các đầu ra của PLC + module mở rộng. Ví dụ: dùng DVP08SN11R để điều khiển 8 van điện từ băng tải hoặc 8 rơ-le cảnh báo.

3.2. Hệ thống chiếu sáng và cảnh báo trong tủ điện hoặc nhà xưởng

Khi có nhiều đèn báo trạng thái, còi hoặc đèn chớp cần quản lý, module với 8 ngõ ra relay hoàn toàn phù hợp để bật/tắt các thiết bị cảnh báo, đồng thời đảm bảo cách ly giữa CPU và thiết bị tải.

3.3. Tủ điều khiển máy móc chuyên dụng

Trong máy móc riêng biệt như máy ép nhựa, máy CNC, hoặc máy đóng gói, thường có nhiều bước điều khiển: motor, van, cơ cấu đóng mở. Khi lập trình bằng PLC dòng DVP-S, nếu CPU không còn đủ ngõ ra thì có thể gắn thêm DVP08SN11R để mở rộng khả năng điều khiển mà không cần thay toàn bộ PLC.

3.4. Ứng dụng trong hệ thống SCADA hoặc nhà máy thông minh

Trong các hệ thống SCADA, PLC thường đóng vai trò giao tiếp và điều khiển, module mở rộng như DVP08SN11R giúp PLC kết nối và điều khiển được nhiều thiết bị hơn, từ đó hỗ trợ tốt cho việc thu thập dữ liệu và phản hồi điều khiển.

4. Lựa chọn đúng và tối ưu hóa khi sử dụng

Để sử dụng DVP08SN11R một cách hiệu quả, người kỹ thuật cần cân nhắc các yếu tố sau:

4.1. Kiểm tra khả năng tương thích với PLC chính

• Hệ thống PLC chính có hỗ trợ dòng DVP-S và module mở rộng bên phải hay không.

• Kiểm tra xem CPU có đủ khe module và module mở rộng hỗ trợ loại module mà bạn cần. Ví dụ: DVP08SN11R là module mở rộng “phía bên phải” của dạng Slim.

• Kiểm tra xem nguồn cấp và cách đấu nối module có phù hợp với hệ thống hiện tại.

4.2. Đo tải và đặc tính đầu ra

• Vì module dùng relay, cần biết rõ tải sẽ đấu vào: điện áp bao nhiêu (AC hay DC), dòng bao nhiêu, loại tải (thuần trở, cảm ứng) để đảm bảo relay chịu được. Ví dụ: ghi “Điện áp: 250V AC, less than 30V DC” trên trang HK Auto.

• Tối ưu hóa đấu dây và bố trí để tránh nhiễu điện từ, dải nguồn ổn định.

4.3. Cân nhắc số lượng module mở rộng và không gian lắp

• Xem xét số lượng ngõ ra cần mở rộng: nếu chỉ cần thêm 8 ngõ ra, DVP08SN11R là phù hợp; nếu cần nhiều hơn có thể xem module 16 ngõ ra hoặc đầu vào số. Ví dụ, bảng mã chọn module mở rộng trên Skytech có DVP16SN11T (16 ngõ ra transistor) etc.

• Kiểm tra tủ điện có đủ không gian lắp module Slim bên cạnh PLC chính, có vị trí gắn rắn chắc và khung DIN-rail phù hợp.

4.4. Lập trình và cấu hình

• Sau khi lắp module, trong chương trình PLC cần khai báo đúng module DVP08SN11R và địa chỉ I/O tương ứng.

• Kiểm tra trạng thái đầu ra trong quá trình vận hành, đảm bảo không có tín hiệu bất thường.

• Thường xuyên kiểm tra relay không bị kẹt hoặc bị cháy do tải vượt mức.

4.5. Bảo trì và kiểm soát chất lượng hoạt động

• Kiểm tra định kỳ các tiếp điểm relay, đặc biệt nếu điều khiển tải cảm ứng hoặc dòng lớn.

• Đảm bảo module làm mát tốt, không đặt ở nơi nóng hoặc gần nguồn nhiệt mạnh.

• Lưu trữ tài liệu kỹ thuật và sơ đồ đấu nối để khi cần bảo trì hoặc thay thế module khác thì dễ dàng.

5. So sánh với các module tương đương trong dòng Delta

Để chọn đúng module mở rộng, ta nên biết DVP08SN11R đứng ở đâu trong dòng sản phẩm mở rộng của Delta, và so sánh với các phiên bản khác.

5.1. DVP08SN11R vs DVP08SN11T

• DVP08SN11R: 8 ngõ ra relay.

• DVP08SN11T: 8 ngõ ra transistor (NPN).
  => Nếu tải cần điều khiển là tải đóng/ngắt tiêu chuẩn, với cách ly điện tốt và tải AC, phiên bản relay (R) phù hợp. Nếu cần tốc độ đóng/ngắt nhanh hơn, hoặc điều khiển tải DC logic thì phiên bản transistor (T) có thể phù hợp hơn.

5.2. DVP16SN11R / DVP16SN11T

• DVP16SN11R: 16 ngõ ra relay.

• DVP16SN11T: 16 ngõ ra transistor.
  => Khi hệ thống cần điều khiển nhiều thiết bị hơn, module 16 ngõ ra là lựa chọn tốt.
  => Chi phí có thể cao hơn, và yêu cầu lắp đặt tủ điện lớn hơn, vì số lượng I/O nhiều.

5.3. DVP08SP11R / DVP08SP11T

• DVP08SP11R: 4 ngõ vào số + 4 ngõ ra relay.

• DVP08SP11T: 4 ngõ vào số + 4 ngõ ra transistor.
  => Khi cần module cả đầu vào và đầu ra I/O, hoặc khi số ngõ ra nhỏ hơn 8, các phiên bản SP phù hợp.

5.4. Tóm lại

• Nếu chỉ cần mở rộng ngõ ra số và tải điều khiển là relay (AC/DC) => DVP08SN11R là lựa chọn hợp lý.

• Nếu cần tốc độ cao hơn, hoặc điều khiển transistor => chọn phiên bản T (transistor).

• Nếu cần nhiều ngõ hơn hoặc đầu vào + đầu ra kết hợp => xét module 16 ngõ ra hoặc SP loại.
  – Quan trọng nhất: chọn module phù hợp với hệ thống PLC chính và đúng loại tải.
  – Tránh chọn module quá “khủng” mà không tận dụng hết hoặc chi phí cao hơn cần thiết.

6. Hướng dẫn lắp đặt và đấu nối module DVP08SN11R

Để đảm bảo module hoạt động ổn định và an toàn, cần tuân thủ các bước sau:

6.1. Chuẩn bị trước khi lắp

• Tắt nguồn PLC và các phần liên quan trong tủ điện trước khi thao tác.

• Chuẩn bị dụng cụ cách điện, tuốc-nơ-vit, dây đấu nối phù hợp, đầu cos, nhãn dây nếu cần.

• Kiểm tra module mới: đảm bảo không trầy xước, không móp méo, không chân kết nối bị hỏng.

6.2. Gắn module vào vị trí phù hợp

• Xác định khe module mở rộng bên phải PLC chính. Module DVP08SN11R được gắn bên cạnh CPU hoặc module I/O khác, theo hướng dẫn của Delta.

• Gắn module vào thanh DIN-rail hoặc chân kết nối đúng theo kiểu “lắp kiểu khớp”. Đảm bảo móc chốt, khóa an toàn nếu có.

• Kiểm tra khoảng cách và thông gió quanh module để tránh quá nhiệt.

6.3. Đấu nối dây tín hiệu và nguồn

• Cấp nguồn cho PLC và module theo đúng điện áp (thường 24 V DC cho PLC logic).

• Đấu dây từ đầu ra module đến tải (ví dụ: rơ-le, van điện từ, đèn cảnh báo…). Vì là ngõ ra relay, đầu ra sẽ là tiếp điểm relay, cần đấu dây phù hợp với tải (AC hoặc DC).

• Gắn đầu dây có cos nếu cần, và ghi nhãn dây để dễ tra cứu sau này.

• Lưu ý: tải tiêu thụ không vượt quá khả năng của tiếp điểm relay (ví dụ thông số tải tối đa). Ví dụ trang HK Auto ghi “Tải max 2A 250VAC/30VDC (thuần trở)”. tudonghk.com

• Kiểm tra kỹ chống nhiễu: nếu có nhiều dây công suất và tín hiệu, tách riêng dây tín hiệu và dây công suất, thêm lọc nếu cần.

6.4. Cấu hình và thử nghiệm

• Trong phần mềm lập trình PLC (của Delta hoặc phần mềm tương ứng), khai báo module DVP08SN11R và gán địa chỉ I/O phù hợp.

• Viết chương trình thử nghiệm: bật/ tắt từng ngõ ra để kiểm tra hoạt động.

• Kiểm tra trạng thái đầu ra sau khi bật tải: nghe tiếng “click” của relay, đo điện áp đầu ra, kiểm tra dòng tải.

• Kiểm tra phản hồi: khi PLC lệnh tắt, thiết bị tải phải ngắt hoàn toàn; khi bật, tải hoạt động như mong muốn.

6.5. Vận hành và bảo dưỡng

• Sau khi hệ thống chạy ổn định, nên ghi lại sơ đồ đấu nối, nhãn ngõ ra, thiết bị tải tương ứng.

• Định kỳ (ví dụ mỗi 6 –12 tháng) kiểm tra tiếp điểm relay: nhìn bằng mắt, nghe bằng tai nếu có tiếng lạ, đo dòng tải, giảm thiểu hiện tượng tiếp điểm bị cháy hoặc bị kẹt.

• Kiểm tra môi trường làm việc của module: độ ẩm, nhiệt độ, bụi bẩn. Nếu tủ điện bị nóng, cần kiểm tra quạt tủ hoặc lắp thêm tản nhiệt.

• Khi module hỏng hoặc có dấu hiệu hoạt động bất thường (ví dụ: không bật tải, tải bật nhưng PLC báo lỗi), nên thay module đúng loại (DVP08SN11R) hoặc module tương đương và kiểm tra toàn hệ thống.

7. Những lưu ý và cảnh báo khi sử dụng DVP08SN11R

Khi triển khai module DVP08SN11R, cần lưu tâm đến một số vấn đề để tránh sự cố và tăng tuổi thọ thiết bị:

• Tải vượt mức: Mặc dù là relay, mỗi tiếp điểm có khả năng chịu dòng và điện áp nhất định. Nếu điều khiển tải lớn hơn (ví dụ motor công suất lớn) cần thêm contactor hoặc module đặc biệt.

• Điện áp sai: Đầu ra relay có thể chịu AC hoặc DC nhưng cần rõ điện áp tải là gì và chọn relay chịu được. Nếu sử dụng linh kiện sai điện áp có thể gây hỏng module hoặc cháy tải.

• Nhiễu điện: Đầu ra relay khi đóng ngắt tải có thể gây nhiễu điện từ (EMI), đặc biệt với tải cảm ứng. Cần bố trí dây cẩn thận, có thể thêm RC snubber hoặc lọc nhiễu nếu cần.

• Vị trí lắp đặt: Module nên đặt trong tủ điện có điều kiện thông gió tốt, tránh nơi có độ ẩm cao, bụi bẩn, nhiệt độ cao. Việc đặt cạnh biến áp lớn hoặc motor có thể gây ảnh hưởng.

• Thay thế đúng loại: Khi module bị hỏng, nên thay đúng mã DVP08SN11R hoặc tham khảo module tương đương trong hãng sử dụng cùng dòng. Tránh dùng module khác không tương thích vì có thể dẫn đến lỗi lập trình hoặc hỏng hệ thống.

• Dự phòng và bảo trì: Nếu hệ thống rất quan trọng (máy móc sản xuất liên tục 24/7), nên có module dự phòng sẵn để thay nhanh nếu gặp sự cố; và có kế hoạch bảo trì định kỳ để tránh downtime lớn.

8. Tại sao chọn Delta và dòng DVP-S?

Việc lựa chọn module DVP08SN11R cũng nên xem xét tại sao hãng Delta và dòng DVP-S được ưa chuộng:

• Hãng Delta có uy tín trong lĩnh vực thiết bị tự động hóa, đặc biệt ở thị trường châu Á – nơi có khả năng hỗ trợ nhanh và linh kiện sẵn.

• Dòng DVP-S (Slim) được thiết kế để tiết kiệm không gian, chi phí và dễ mở rộng, phù hợp cho nhiều ứng dụng công nghiệp vừa và nhỏ.

• Hệ sinh thái Delta phong phú: từ PLC, HMI, biến tần, servo… Việc sử dụng cùng một hãng giúp đơn giản hóa việc tích hợp, hỗ trợ kỹ thuật, linh kiện thay thế. Ví dụ: Website phân phối viết: “Sản phẩm được bảo hành chính hãng 12 tháng, nguồn gốc Đài Loan.”

• Chi phí đầu tư tương đối hợp lý cho các hệ thống tự động hóa vừa phải; nhiều nhà phân phối tại Việt Nam cung cấp module DVP08SN11R với mức giá cạnh tranh.

9. Kết luận

Tóm lại, mô-đun DVP08SN11R của Delta là một lựa chọn tuyệt vời khi bạn cần mở rộng 8 đầu ra số dạng relay cho hệ thống PLC dòng Slim của hãng Delta. Với thiết kế nhỏ gọn, cách lắp đặt thuận tiện, và khả năng tích hợp dễ dàng, module này mang lại sự linh hoạt và hiệu quả cho các ứng dụng điều khiển trong công nghiệp.

Tuy nhiên, như bất kỳ thiết bị tự động hóa nào, để khai thác tối đa lợi ích từ DVP08SN11R bạn cần lưu ý chọn đúng loại tải, đấu nối chính xác, lập trình đúng địa chỉ I/O, và thực hiện bảo trì thường xuyên. Khi làm tốt những điều này, bạn sẽ có một giải pháp điều khiển mở rộng mạnh mẽ, ổn định và hiệu quả về chi phí.
