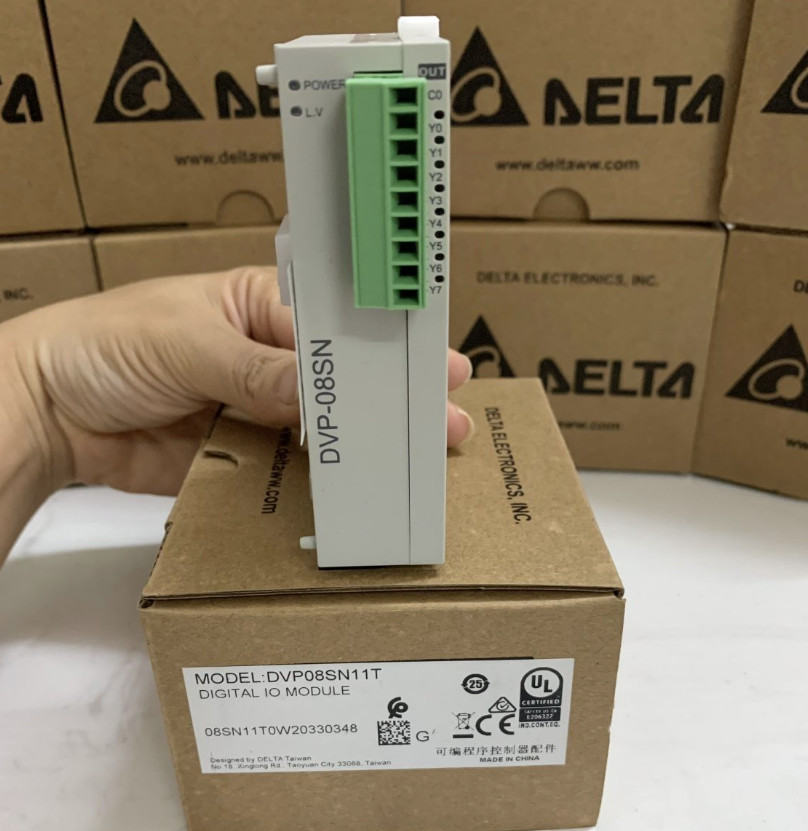

Module PLC Delta DVP08SN11T, mở rộng 8DO, mới 100%

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp bộ lập trình Module PLC Delta DVP08SN11T, mở rộng 8DO, mới 100%

Giới thiệu tổng quan

Trong lĩnh vực tự động hóa công nghiệp, việc mở rộng số lượng đầu vào/đầu ra (I/O) của bộ lập trình logic (PLC) là một nhu cầu rất quan trọng khi hệ thống điều khiển ngày càng phức tạp hơn. Một trong những module được sử dụng rộng rãi hiện nay là Delta DVP08SN11T — một module mở rộng đầu ra (Digital Output Extension Module) dành cho các PLC dòng Slim của Delta. Bài viết này sẽ khai thác chi tiết về sản phẩm Module PLC Delta DVP08SN11T: từ đặc tính kỹ thuật, ưu điểm, ứng dụng, cách lựa chọn & lắp đặt, đến những lưu ý khi sử dụng trong môi trường công nghiệp.

Với từ khóa chính “Module PLC Delta DVP08SN11T”, chúng ta sẽ đi sâu và toàn diện để giúp bạn – kỹ sư, nhà tích hợp hệ thống hoặc người dùng cuối – có được cái nhìn rõ ràng để lựa chọn và ứng dụng module này hiệu quả.

1. Nền tảng và vị trí trong hệ thống PLC

1.1 Vị trí trong dòng sản phẩm Delta

Module DVP08SN11T thuộc dòng “Slim” của Delta (dòng DVP-S series) chuyên dùng cho những hệ thống PLC có kích thước nhỏ gọn hoặc cần mở rộng I/O một cách linh hoạt. Theo các thông tin sản phẩm, module này là module mở rộng bên phải của CPU (Right extension module) dành cho các PLC Delta dòng DVP-S.

1.2 Vai trò của module mở rộng đầu ra

Khi một PLC chính không còn đủ số kênh đầu vào/ra mà hệ thống yêu cầu, việc thêm module mở rộng là giải pháp hiệu quả. Module DVP08SN11T cung cấp thêm 8 đầu ra kỹ thuật số dạng Transistor (NPN) cho một PLC Delta, giúp tăng số lượng thiết bị có thể điều khiển (ví dụ: motor nhỏ, solenoid, đèn báo, thiết bị chuyển mạch) mà không phải thay đổi toàn bộ CPU PLC.
Nhờ đó, về mặt chi phí và thiết kế tủ điều khiển sẽ hiệu quả hơn.

1.3 Mô hình kết nối

Module DVP08SN11T được gắn liền với CPU thông qua bus mở rộng hoặc rãnh kết nối của dòng Delta DVP-S. Khi lắp đặt, module này thường được gắn bên phải CPU hoặc phía sau các module khác, và có thể kết nối nối tiếp (cascade) nhiều module để mở rộng I/O tùy nhu cầu.
Về mặt lắp đặt cơ bản:

• Cấp nguồn 24 VDC (nguồn chung với PLC hoặc riêng tùy quy định)

• Gắn chặt trên thanh DIN-rail

• Đấu nối dây đầu ra tới tải cần điều khiển (theo quy chuẩn Sink hoặc Source)

• Lập trình trong phần mềm PLC để khai báo và điều khiển các kênh đầu ra.

2. Đặc tính kỹ thuật chính

Dưới đây là tổng hợp các thông số kỹ thuật chính của module DVP08SN11T — giúp bạn hiểu rõ khả năng và giới hạn của thiết bị.

Ngoài ra, module này tương thích với các tiêu chuẩn công nghiệp và được cung cấp bởi Delta với CO/CQ, bảo hành chính hãng.

3. Ưu điểm nổi bật

Việc chọn module mở rộng không chỉ đơn thuần dựa vào thông số — mà còn dựa vào các điểm mạnh thực tế mà sản phẩm mang lại. Với DVP08SN11T, các ưu điểm có thể kể tới:

1. Tăng khả năng mở rộng I/O dễ dàng
   Khi hệ thống cần điều khiển thêm nhiều thiết bị đầu ra, việc thêm module 8 kênh như DVP08SN11T giúp tiết kiệm chi phí hơn so với thay CPU lớn hơn hoặc thay đổi hệ thống hoàn toàn.

2. Thiết kế nhỏ gọn, phù hợp tủ điều khiển công nghiệp
   Với chiều rộng chỉ khoảng 25 mm và khả năng lắp trên thanh DIN‐rail, module phù hợp cho các tủ điện có không gian hạn chế.

3. Tốc độ chuyển mạch cao hơn so với relay
   Vì module sử dụng transistor (NPN), tốc độ đóng/ngắt cao, phù hợp cho các hệ thống cần phản ứng nhanh, điều khiển xung hoặc tín hiệu tần số cao.

4. Tương thích tốt với hệ sinh thái Delta
   Do module này thuộc cùng dòng với PLC Delta (DVP-S series), nên việc kết nối, lập trình và tích hợp thường ‘mượt’ hơn, với hỗ trợ tài liệu và phụ kiện đồng bộ từ hãng.

5. Chi phí hợp lý
   So với việc mở rộng I/O bằng bộ CPU lớn hơn hoặc thiết bị khác, việc chọn module mở rộng là giải pháp kinh tế. Ví dụ, một đơn vị phân phối tại Việt Nam niêm yết DVP08SN11T với giá tham khảo ~ 1.100.000 ₫

6. Dễ bảo trì, sửa chữa
   Việc sử dụng LED chỉ báo trạng thái từng kênh, module rời rạc (có thể thay từng module) giúp việc bảo trì, thay thế trở nên nhanh chóng hơn.

4. Ứng dụng thực tế

Module DVP08SN11T có thể được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Dưới đây là một số ví dụ:

• Dây chuyền sản xuất tự động: Khi cần điều khiển nhiều van điện từ, xi lanh, motor nhỏ hoặc cơ cấu đóng/ngắt, module này cung cấp thêm 8 kênh đầu ra nhanh.

• Hệ thống đóng gói & bao bì: Hệ thống máy dán nhãn, máy đóng thùng, băng tải, thường có nhiều đầu ra để điều khiển motor, cảm biến, xi lanh; dùng module mở rộng giúp linh hoạt hơn.

• Ngành gỗ, dệt, may: Các dây chuyền tự động có nhiều cơ cấu như băng tải, kẹp, vít, động cơ servo – việc mở rộng đầu ra giúp tối ưu chi phí.

• Tủ điều khiển HVAC (Điều hoà không khí & thông gió): Hệ thống quạt, van, bơm – có thể dùng đầu ra 24V DC transistor để điều khiển an toàn và nhanh.

• Hệ thống cảnh báo, chiếu sáng công nghiệp: Dùng đầu ra transistor để kích hoạt còi báo, đèn cảnh báo hoặc relay trung gian điều khiển tải lớn hơn.

Ví dụ từ nhà cung cấp Việt Nam cho biết: module DVP08SN11T dùng để mở rộng đầu ra cho PLC dòng 14SS2, 12SA2, 20SX2, 28SV2…

5. Hướng dẫn lựa chọn & lắp đặt

5.1 Lựa chọn phù hợp

Khi lựa chọn module DVP08SN11T, bạn nên lưu ý các yếu tố sau:

• Xác định số lượng kênh cần mở rộng: Nếu bạn chỉ cần thêm tối đa 8 đầu ra, module này phù hợp; nếu cần nhiều hơn, có thể cân nhắc các module 16 kênh hoặc nhiều module 8 kênh ghép nối.

• Kiểu tải & điện áp đầu ra: Module là transistor NPN (sink) 24V DC – nếu tải của bạn là AC hoặc cần relay thì module relay như DVP08SN11R sẽ phù hợp hơn.

• Kiểu đấu nối (Sink/Source): DVP08SN11T là sink (kết nối tải về 0V khi kích hoạt) – nếu hệ thống của bạn cần kiểu source (tải nối về +24V khi kích hoạt), cần chọn phiên bản khác hoặc cấu hình phù hợp.

Nguồn cấp & khả năng cung cấp của PLC chính: Module này sử dụng nguồn 24V DC – cần chắc rằng nguồn của tủ điện hoặc PLC có sẵn khả năng cấp đủ và ổn định.

Khả năng lắp đặt & khoảng không gian tủ điều khiển: Với chiều rộng ~ 25 mm, vẫn cần đảm bảo có vị trí và thanh DIN-rail lắp module.

Khả năng mở rộng tương lai: Nếu bạn dự kiến mở rộng thêm nhiều thiết bị, nên chọn hệ thống PLC và bus mở rộng có khả năng nhiều module hơn, để tránh phải thay đổi nhiều sau này.

5.2 Hướng dẫn lắp đặt cơ bản

Dưới đây là các bước cơ bản khi lắp đặt module DVP08SN11T:

1. Tắt nguồn tủ điều khiển trước khi lắp đặt để đảm bảo an toàn.

2. Gắn module lên thanh DIN-rail (35mm tiêu chuẩn) – module Delta DVP08SN11T hỗ trợ lắp đặt DIN-rail.

3. Đấu nối bus mở rộng hoặc rãnh kết nối của PLC chính (CPU) với module. Chú ý hướng dẫn của hãng Delta để đảm bảo tín hiệu bus được truyền đúng.

4. Đấu nối nguồn 24V DC (nếu cần) tới module – theo thông số nguồn của PLC chính hoặc nguồn riêng.

5. Đấu nối các dây đầu ra từ module tới các tải (motor, van, đèn,…). Vì là kiểu transistor sink, đầu dây tải phải được nối về +24V và đầu module khi kích hoạt sẽ nối về 0V để cung cấp dòng qua tải.

6. Kiểm tra LED trạng thái trên module – thường module có LED báo trạng thái nguồn và LED riêng cho mỗi kênh đầu ra để giám sát hoạt động.

7. Lập trình trong phần mềm PLC: Khai báo module, định địa chỉ I/O tương ứng 8 kênh đầu ra, lập chương trình để điều khiển và theo dõi.

8. Kiểm tra vận hành: Bật nguồn, kích hoạt đầu ra thử nghiệm và kiểm tra rằng thiết bị tải nhận đúng tín hiệu và module hoạt động ổn định.

5.3 Các lưu ý an toàn và bảo trì

• Đảm bảo nguồn 24V DC được cung cấp ổn định, có bảo vệ ngắn mạch và quá dòng.

• Khi đấu nối tải, xác định rõ loại tải và dòng điện tối đa mà transistor có thể chịu – mặc dù thông số thường cho 0,3A/kênh với transistor, nhưng tốt hơn nên kiểm tra thông số cụ thể từ datasheet.

• Giữ module và tủ điều khiển sạch sẽ, không có bụi bẩn, ẩm thấp để tránh hiện tượng nhiễu hoặc lỗi cách ly.

• Kiểm tra định kỳ LED trạng thái và tình trạng bus mở rộng – khi module bị lỗi bus hoặc mất kết nối với CPU, cần có cảnh báo hoặc điều kiện dừng an toàn.

• Khi thay thế module, chọn hàng chính hãng và lưu hồ sơ bảo hành – tránh mua hàng “xách tay” hoặc không có CO/CQ rõ ràng.

6. So sánh với các tùy chọn thay thế

Khi lựa chọn module mở rộng đầu ra, bạn có thể cân nhắc các tùy chọn khác từ Delta hoặc các hãng khác. Dưới đây là một số điểm so sánh với DVP08SN11T:

• So với module đầu ra Relay: Ví dụ, phiên bản Delta DVP08SN11R là module 8 đầu ra relay thay vì transistor. Relay phù hợp với tải AC hoặc tải dòng cao hơn. Module transistor như DVP08SN11T phản ứng nhanh hơn nhưng có giới hạn dòng điện nhỏ hơn.

• So với module đầu vào/ra hỗn hợp: Có các module như DVP08SP11T (4 vào + 4 ra transistor) hoặc DVP16SP11T (8 vào + 8 ra transistor). Nếu hệ thống cần cả đầu vào và đầu ra mở rộng thì các module “SP” sẽ phù hợp hơn.

• So với module của hãng khác: Một số hãng như Siemens, Omron, Mitsubishi có module I/O mở rộng tương đương. Tuy nhiên nếu bạn đã dùng hệ thống PLC Delta thì chọn module cùng hãng sẽ thuận tiện hơn về phần mềm, tài liệu và hỗ trợ kỹ thuật.

• Chi phí và hiệu quả: Module DVP08SN11T có chi phí hợp lý và có thể bổ sung linh hoạt – nếu hệ thống lớn hơn và cần hàng chục đầu ra, có thể sẽ chọn module 16 hoặc 32 kênh, hoặc PLC lớn hơn. Khi đó, việc đầu tư module 8 kênh phải được cân nhắc về chi phí lắp đặt, dây dẫn và bảo trì.

7. Hạn chế và những điều cần lưu ý

Mỗi thiết bị đều có giới hạn — và module DVP08SN11T cũng không phải ngoại lệ. Những điểm cần lưu ý:

• Giới hạn dòng tải: Vì module dùng transistor NPN (sink) và thường dùng cho tín hiệu 24 V DC, nên nếu tải của bạn yêu cầu dòng lớn hơn hoặc AC lớn hơn, bạn sẽ phải dùng thêm relay trung gian hoặc module khác.

• Kiểu đấu nối cố định Sink: Với kiểu nối sink, tải phải được nối về +24V và module đóng về 0V – nếu hệ thống của bạn đã thiết kế theo kiểu source (nối về +24V khi kích hoạt) thì cần điều chỉnh hoặc chọn module thích hợp.

• Khả năng mở rộng hạn chế: Mỗi module chỉ 8 kênh – nếu bạn cần rất nhiều đầu ra, việc sử dụng nhiều module sẽ tăng độ phức tạp, dây dẫn và chi phí.

• Phụ thuộc vào CPU chính: Module này chỉ là module mở rộng – chức năng chính, chương trình và giao tiếp vẫn phụ thuộc vào CPU PLC Delta. Nếu CPU quá cũ hoặc không hỗ trợ bus mở rộng thì module không hoạt động.

• Điều kiện môi trường: Mặc dù module chịu được nhiệt độ 0-55°C và độ ẩm lên tới 95% RH, trong môi trường khắc nghiệt hơn (ví dụ nhiệt độ cao, ẩm lớn, bụi, hóa chất) bạn cần có tủ điều khiển phù hợp hoặc thiết bị bảo vệ thêm.

• Tài liệu và hỗ trợ kỹ thuật: Vì module này cũng có nhiều phiên bản và mã hàng tương đương, cần tra đúng datasheet và phiên bản để tránh nhầm lẫn khi lắp đặt – ví dụ đọc đúng “11T” (Transistor) chứ không phải “11R” (Relay) hoặc “11TS” (Source).

8. Kinh nghiệm từ thực tế triển khai

Từ các nhà tích hợp hệ thống và đơn vị cung cấp tại Việt Nam, có một số kinh nghiệm thực tế khi dùng module DVP08SN11T mà bạn nên tham khảo:

• Khi mở rộng đầu ra cho PLC Delta, nhiều kỹ sư lựa chọn module 8 kênh trước để thử nghiệm và sau đó mở rộng nếu cần thay vì bắt đầu với module 16 kênh – giúp giảm rủi ro và tiết kiệm chi phí.

• Việc phân nhóm tải điều khiển cùng một module giúp dễ theo dõi và bảo trì hơn – ví dụ gộp tất cả các van điện từ vào một module mở rộng, tất cả đèn cảnh báo vào module khác.

• Dự phòng bởi module tương đương (có sẵn tại kho) giúp khi xảy ra trục trặc có thể thay thế nhanh – nhiều nhà cung cấp tại TP. HCM và Hà Nội đều có sẵn DVP08SN11T hàng chính hãng.

• Tích hợp phần mềm PLC và ghi chú rõ ràng tại tủ điều khiển về địa chỉ module, các đầu ra kênh – giúp thuận tiện cho bảo trì khi sau này quản lý bị thay thế hoặc hệ thống mở rộng.

• Trong lắp đặt, nên sử dụng dây đánh mã rõ ràng và lưu sơ đồ đấu nối – đặc biệt nếu hệ thống có nhiều module mở rộng so với CPU – để tránh nhầm kênh khi debug.

• Khi chọn module transistor, đảm bảo rằng tải của bạn thực sự phù hợp với transistor (24V DC, dòng không quá lớn) – nếu không sẽ phải dùng thêm bộ khuếch đại dòng hoặc relay.

9. Quy trình bảo trì và khắc phục sự cố

Việc sử dụng module DVP08SN11T trong môi trường công nghiệp đòi hỏi có quy trình bảo trì và khắc phục sự cố rõ ràng.

9.1 Bảo trì định kỳ

• Kiểm tra nguồn 24V DC cung cấp tới module: điện áp ổn định, không bị tăng quá hoặc sụt dưới yêu cầu.

• Kiểm tra LED trạng thái module: nếu LED từng kênh không sáng khi kích hoạt đầu ra, cần kiểm tra tải, dây nối, hoặc module bị lỗi.

• Vệ sinh tủ điều khiển: loại bỏ bụi, côn trùng, hơi ẩm — vì các yếu tố này có thể gây nhiễu hoặc ăn mòn mối nối.

• Kiểm tra bus mở rộng: đá chân nối, làm tiếp xúc lại nếu có dấu hiệu lỏng hoặc oxy hóa.

• Ghi lại lịch sử thiết bị: số lần kích hoạt, tổng giờ hoạt động – nếu module hoạt động trong điều kiện quá khắc nghiệt, có thể cần thay trước thời hạn.

9.2 Khắc phục sự cố thường gặp

• Một hoặc nhiều kênh đầu ra không hoạt động: Kiểm tra tải kết nối, dây dẫn (lỏng, đứt), nguồn 24V DC, địa chỉ I/O trong PLC, và LED báo trạng thái.

• Module không kết nối với CPU: Kiểm tra bus mở rộng, đảm bảo module gắn đúng rãnh, bật nguồn, và PLC khai báo đúng địa chỉ.

• Nhiễu hoặc chập tải: Tải vượt dòng cho phép của transistor – cần xem lại dòng tải hoặc dùng relay trung gian.

• Tín hiệu chập chờn: Có thể do nhiễu điện từ hoặc nguồn không ổn định – cần thêm lọc nhiễu hoặc ổn áp 24V.

• Module lỗi không báo: Nếu module bị hỏng phần cứng (ví dụ transistor đầu ra bị chập), cần thay module – nên có module dự phòng để thay nhanh.

Tóm lại, module Module PLC Delta DVP08SN11T là một giải pháp mở rộng đầu ra hiệu quả, linh hoạt và kinh tế cho hệ thống PLC dòng Slim của Delta. Với 8 kênh đầu ra transistor (NPN), điện áp 24 VDC, thiết kế nhỏ gọn và khả năng tích hợp tốt, sản phẩm đáp ứng rất tốt các ứng dụng công nghiệp trong sản xuất, đóng gói, tự động hóa dây chuyền.
