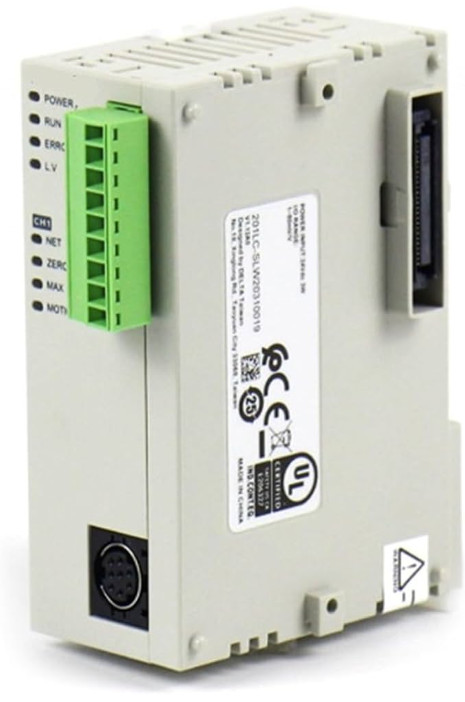

Module PLC Delta DVP211LC-SL – Module load cell cho hệ PLC Slim

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp chính hãng Module PLC Delta DVP211LC-SL – Module load cell cho hệ PLC Slim

Module PLC Delta DVP211LC-SL – Giải pháp mở rộng chuyên biệt cho cảm biến tải (load cell)

Khi tìm tới giải pháp điều khiển công nghiệp tích hợp cảm biến tải (load cell) với hiệu suất cao, thiết bị mở rộng Delta DVP211LC-SL là một lựa chọn đáng chú ý. Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết về module này – bao gồm thông số kỹ thuật, những ưu điểm nổi bật, cách chọn và ứng dụng thực tế, cũng như các lưu ý khi lắp đặt và vận hành – từ đó giúp bạn hiểu rõ và tối ưu hóa việc sử dụng cho hệ thống PLC của mình.

1. Giới thiệu chung

Module DVP211LC-SL là một module mở rộng chuyên biệt cho dòng PLC của Delta (series DVP-S), dùng để kết nối với cảm biến tải (load cell) nhằm đo trọng lượng hoặc lực căng, ép trong các ứng dụng công nghiệp. Với độ phân giải cao, khả năng kết nối linh hoạt và tích hợp sẵn các ngõ vào/ra số, module này cho phép hệ thống PLC hoạt động hiệu quả hơn trong các hệ thống cân, đóng gói, băng tải, v.v.

Một số thông tin cơ bản:

• Mã sản phẩm: DVP211LC-SL.

• Dùng cho dòng PLC DVP-S Slim của Delta, kết nối phía bên “trái” (left‐side) của CPU chính.

• Hỗ trợ 1 kênh load cell (1 set) với độ phân giải ADC 24 bit và dữ liệu đầu ra 32 bit.

• Có sẵn các ngõ vào số (DI) và ngõ ra số (DO) tích hợp – giúp module không chỉ thu thập tín hiệu từ load cell mà còn có thể tham gia điều khiển số.

Nhờ vậy, DVP211LC-SL khiến cho việc mở rộng hệ thống PLC để xử lý tín hiệu từ load cell trở nên đơn giản hơn, đồng thời giữ được tính ổn định và độ chính xác cao trong môi trường công nghiệp.

2. Thông số kỹ thuật nổi bật

Dưới đây là các thông số kỹ thuật chính của module DVP211LC-SL mà bạn cần nắm rõ để đánh giá phù hợp với ứng dụng:

• Điện áp cung cấp: 24 V DC (dải –15% ~ +20%)

• Công suất tiêu thụ khoảng 5 W hoặc dòng tối đa khoảng 150 mA trong điều kiện chuẩn.

• Độ phân giải phần cứng (ADC): 24 bit; đầu ra dữ liệu: 32 bit

• Dải tín hiệu input từ cảm biến: hỗ trợ khoảng 0~1, 0~2, 0~4, 0~6, 0~20, 0~40, đến 0~80 mV/V (mV per Volt) tùy loại load cell.

• Hỗ trợ cảm biến loại 4-wire và 6-wire.

• Giao tiếp: RS-232 và RS-485 tích hợp, tuân theo chuẩn Modbus (với module load cell).

• Các ngõ DI/DO trên module: 2 DI (X0, X1) và 4 DO (Y0 ~ Y3) transistor.

• Khoảng cách kết nối tối đa tới cảm biến load cell: lên tới 100 m.

• Sai số tuyến tính (linearity error): ≤ 0.015 %.

• Hệ số nhiệt độ mở rộng: ≤ ±20 ppm/K.

Tóm lại, DVP211LC-SL cung cấp một nền tảng cực kỳ mạnh mẽ cho việc đo trọng lượng/lực thông qua load cell với độ ổn định và độ chính xác cao, phù hợp cho các hệ thống yêu cầu đo lường nghiêm ngặt.

3. Ưu điểm khi sử dụng DVP211LC-SL

Việc chọn module DVP211LC-SL mang lại nhiều lợi thế trong hệ thống PLC của bạn:

3.1 Độ chính xác cao & ổn định

Với độ phân giải 24 bit phần cứng và dữ liệu đầu ra 32 bit cùng sai số tuyến tính rất thấp (≤0.015 %), bạn có được khả năng đo tín hiệu từ load cell với độ tin cậy cao, giảm sai số trong quá trình khai thác dữ liệu.
Khả năng kết nối tới 100m cung cấp linh hoạt trong bố trí cảm biến mà vẫn đảm bảo chất lượng tín hiệu đo.

3.2 Tích hợp sẵn DI/DO và giao tiếp thuận tiện

Không chỉ là module thu tín hiệu load cell, DVP211LC-SL còn tích hợp 2 DI và 4 DO giúp bạn có thể dùng các tín hiệu số từ module đó ngay lập tức chứ không cần thêm module khác, giúp tiết kiệm thời gian và chi phí.
Việc hỗ trợ RS-232/RS-485 giúp module dễ dàng kết nối với hệ thống chủ, mở rộng giao tiếp linh hoạt hơn.

3.3 Dễ dàng mở rộng cho hệ thống PLC

Module này được thiết kế để “gắn” vào phía bên trái của dòng PLC DVP-S Slim (left‐side extension), nên việc thêm vào hệ thống hiện có rất thuận lợi, giúp nâng cấp cảm biến tải mà không làm thay đổi lớn cấu trúc hệ thống
Hệ thống bán hàng cũng sẵn hàng dễ dàng tại Việt Nam – giúp bạn mua được module chính hãng, hỗ trợ bảo hành, dịch vụ. Ví dụ: tại một nhà phân phối Việt Nam, module DVP211LC-SL được phân phối chính hãng bảo hành 12 tháng.

3.4 Giảm thiểu lỗi lắp đặt & tối ưu hiệu quả

Nhờ các hướng dẫn chi tiết về kết nối, chọn cảm biến, hướng dẫn thiết lập, module giúp giảm thiểu các lỗi thường gặp khi “ghép” module cảm biến tải vào PLC. Ví dụ: cài đặt dây 4-wire hoặc 6-wire đúng cách để giảm sai số.
Ngoài ra, module có các chỉ báo LED (POWER, RUN, ERROR, L.V) giúp người dùng dễ giám sát tình trạng hoạt động.

4. Ứng dụng thực tiễn

Nhờ tính năng chuyên biệt, DVP211LC-SL được sử dụng trong nhiều hệ thống đo trọng lượng or đo lực kéo/ép, ví dụ:

• Hệ thống cân băng tải trong nhà máy: khi cần đo trọng lượng sản phẩm trên băng tải liên tục và gửi dữ liệu về PLC để xử lý hoặc ghi lại.

• Hệ thống đóng gói, định lượng: cảm biến tải gắn dưới thùng chứa hoặc phễu, module DVP211LC-SL thu tín hiệu và truyền về PLC để điều khiển đóng gói.

• Máy ép, máy kéo cắt: đo lực tác động hoặc lực kéo dây/chốt, sử dụng load cell, kết nối module và PLC để điều khiển hoặc giám sát.

• Hệ thống kiểm tra tải trọng trong sản xuất: đo trọng lượng các chi tiết, linh kiện, hoặc căn chỉnh lực, module giúp thu tín hiệu load cell chính xác và nhanh chóng.

Việc sử dụng module DVP211LC-SL giúp đơn giản hóa phần xử lý tín hiệu load cell, vì bạn không cần bộ chuyển đổi analog riêng biệt, hay module phức tạp – module này là giải pháp “plug-in” dành cho dòng PLC DVP của Delta.

5. Hướng dẫn lựa chọn và lắp đặt

Để module DVP211LC-SL hoạt động tối ưu, bạn nên chú ý các bước sau:

5.1 Chọn load cell phù hợp

• Xác định loại cảm biến tải: 4-wire hoặc 6-wire. Module hỗ trợ cả 2 loại.

• Xác định eigenvalue (mV/V) của cảm biến: module hỗ trợ tới 80 mV/V

• Kiểm tra trở kháng của cảm biến và tổng trở tải (≥ 40 Ω nếu nhiều cảm biến kết nối song song).

• Đánh giá khoảng cách kết nối: tối đa khoảng 100 m.

• Lắp trên thanh DIN 35mm cùng dòng DVP-S Slim.

• Module phải kết nối bên trái CPU (left side extension).

• Kết nối dây: EXC+ / EXC- cho cảm biến, SIG+/SIG-, SEN+/SEN- (nếu 6-wire) và chuẩn nối đất hệ thống.

• Khi sử dụng nhiều cảm biến, nếu đặt song song, đảm bảo tổng trở ≥ 40 Ω.

5.3 Cài đặt trong phần mềm PLC

• Sử dụng phần mềm lập trình của Delta (Ví dụ WPLSoft) để cấu hình Module và các tham số như CR#-register theo manual.

• Ví dụ: điều chỉnh không tải (zero) và tải chuẩn (kết điểm 1 hoặc nhiều điểm)

• Chú ý cấu hình thời gian phản hồi (response time) theo yêu cầu ứng dụng: từ 2.5ms tới 400ms.

5.4 Kiểm tra & vận hành

• Sau lắp đặt, kiểm tra các chỉ báo LED: POWER (nguồn), RUN (nhân module hoạt động), ERROR (lỗi), L.V (nguồn thấp).

• Kiểm tra tín hiệu đầu vào load cell: đảm bảo không bị nhiễu, lắp đặt dây đúng chuẩn, nối đất tốt.

• Thử nghiệm với trọng lượng chuẩn để xác nhận độ chính xác, điều chỉnh nếu cần theo hướng dẫn.

• Theo dõi hoạt động trong thời gian thực để phát hiện bất thường (ví dụ: drift hay nhiễu) và xử lý.

6. Những lưu ý khi sử dụng module DVP211LC-SL

Để tận dụng tối đa khả năng của module và đảm bảo hệ thống hoạt động ổn định, bạn nên lưu ý:

• Hạn chế nhiễu tín hiệu: dây nối load cell nên ngắn, bố trí cách xa nguồn nhiễu mạnh, đảm bảo nối đất chung.

• Khi kết nối nhiều cảm biến song song, tổng trở phải đủ ≥ 40 Ω như thông số.

• Chọn thời gian phản hồi phù hợp: nếu ứng dụng đo nhẹ nhàng thì chọn thời gian dài hơn để tăng ổn định; nếu ứng dụng đo nhanh thì chọn thời gian ngắn hơn (nhưng có thể ảnh hưởng tới độ ổn định).

• Đảm bảo module và cảm biến đặt trong môi trường phù hợp: nhiệt độ hoạt động 0~55 °C, độ ẩm 5~95%.

• Bảo trì định kỳ: kiểm tra kết nối, vệ sinh module và cổ nối, kiểm tra tình trạng nguồn và chỉ báo LED.

• Khi thay đổi cảm biến hoặc mở rộng hệ thống, nhớ kiểm soát các thông số như eigenvalue, trở kháng, loại dây để không làm ảnh hưởng tới độ chính xác.

7. So sánh với các module tương đương

Trên thị trường, có nhiều module mở rộng cảm biến tải khác, nhưng DVP211LC-SL nổi bật nhờ các đặc điểm:

• Hỗ trợ cả giao tiếp RS-232 và RS-485, giúp linh hoạt trong kết nối.

• Tích hợp sẵn DI/DO, giúp module vừa thu tín hiệu load cell vừa có khả năng điều khiển số – đây là điểm mạnh so với nhiều module “thuần cảm biến” chỉ có analog input.

• Khả năng kết nối dài tới 100m và hỗ trợ nhiều dải tín hiệu (tới 80 mV/V) giúp sử dụng với nhiều loại load cell khác nhau.

• Tương thích với dòng PLC DVP-S Slim của Delta – nếu hệ thống bạn đang sử dụng PLC Delta thì việc lựa chọn DVP211LC-SL là thuận lợi hơn nhiều.

Nếu bạn đang cân nhắc module đo tải cho hệ thống PLC của Delta hoặc hệ thống cân/định lượng, việc chọn DVP211LC-SL sẽ mang lại nhiều lợi thế về tích hợp, khả năng mở rộng và độ chính xác.

8. Tóm lược & khuyến nghị

Tóm lược: Module DVP211LC-SL của Delta là giải pháp mở rộng rất phù hợp cho các ứng dụng đo trọng lượng/lực sử dụng cảm biến load cell trong môi trường công nghiệp. Với độ phân giải cao, tích hợp sẵn DI/DO, giao tiếp RS-232/485, và khả năng kết nối linh hoạt, module đáp ứng tốt các yêu cầu đo đạc nghiêm ngặt và dễ dàng tích hợp vào hệ thống PLC hiện có.

Khuyến nghị:

• Nếu hệ thống của bạn đang dùng PLC Delta DVP-S Slim hoặc muốn mở rộng đo tải/cân, hãy cân nhắc module DVP211LC-SL ngay từ đầu.

• Trước khi mua, hãy xác định rõ loại load cell (4-wire hoặc 6-wire), eigenvalue, trở kháng và khoảng cách dây dẫn để chọn module phù hợp.

• Khi lắp đặt, đảm bảo dây dẫn ngắn gọn, nối đất tốt và tham khảo manual chi tiết để cấu hình đúng.

Vận hành thử nghiệm với tải chuẩn để xác minh độ chính xác trước khi đưa vào thực tế.

Nếu hệ thống yêu cầu mở rộng nhiều hơn (ví dụ hai kênh, đa kênh), bạn có thể tham khảo các module khác như DVP202LC-SL (2 sets) hay tương đương nhưng vẫn cùng dòng.
