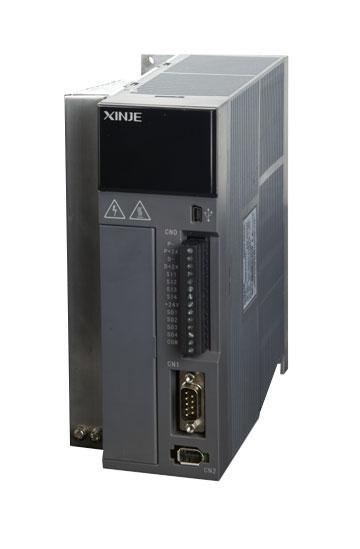

1. Giới thiệu chung về bộ điều khiển Driver servo Xinje DS5L1-21P0-PTA
Trong kỷ nguyên công nghiệp 4.0, việc điều khiển chính xác chuyển động của động cơ servo là yếu tố cốt lõi giúp doanh nghiệp nâng cao hiệu suất sản xuất, giảm hao phí và đảm bảo độ ổn định trong vận hành. Một trong những thiết bị nổi bật đáp ứng yêu cầu này chính là bộ điều khiển Driver servo Xinje DS5L1-21P0-PTA.

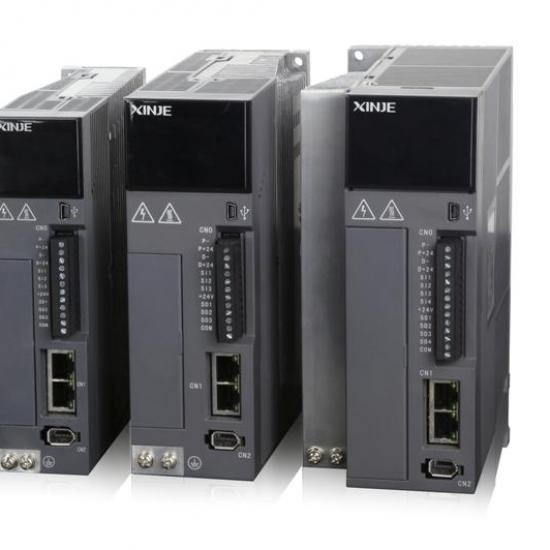

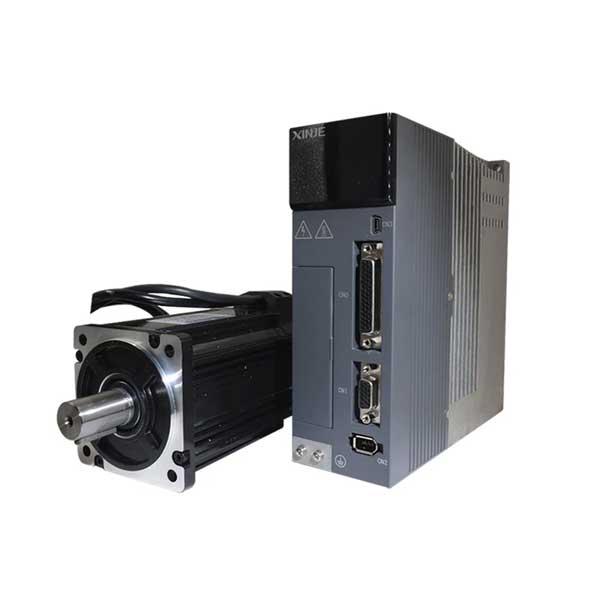

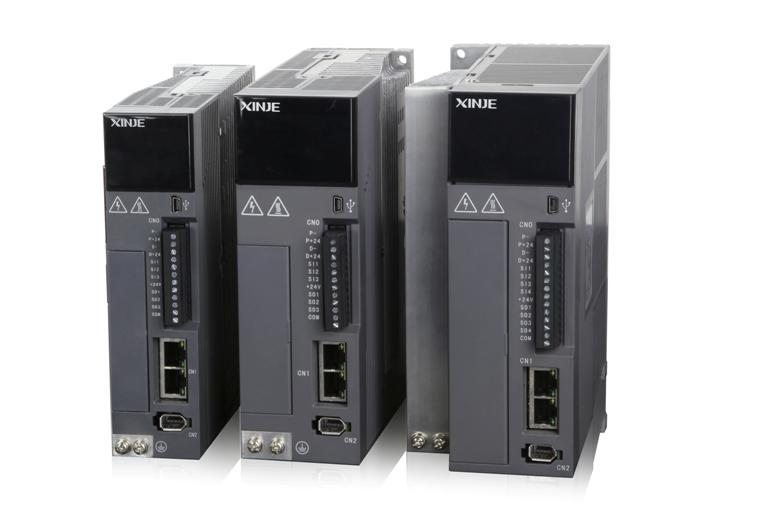

Đây là dòng servo driver thuộc series DS5L của thương hiệu Xinje Electric (Trung Quốc) – hãng nổi tiếng trong lĩnh vực tự động hóa công nghiệp với các sản phẩm như PLC, HMI, biến tần, servo motor, servo driver,... Dòng DS5L1-21P0-PTA được thiết kế để kết hợp hoàn hảo với động cơ servo Xinje MS6H và MS7H, mang lại hiệu suất cao, phản hồi nhanh và độ chính xác tuyệt đối.
2. Thông số kỹ thuật cơ bản của bộ điều khiển Xinje DS5L1-21P0-PTA
Dưới đây là thông số kỹ thuật chi tiết của model DS5L1-21P0-PTA – giúp bạn hiểu rõ hơn về năng lực và khả năng ứng dụng của thiết bị này:
| Thông số | Giá trị / Đặc điểm |
|---|---|
| Model | DS5L1-21P0-PTA |
| Hãng sản xuất | Xinje Electric |
| Dòng sản phẩm | DS5L Series |
| Công suất định mức | 2.1kW |
| Điện áp đầu vào | 1 pha / 3 pha 220VAC ±10% |
| Tần số đầu vào | 50/60Hz |
| Điện áp đầu ra | 0–220VAC |
| Dòng điện định mức | 9A |
| Tốc độ phản hồi | 2.5kHz |
| Kiểu điều khiển | Vòng kín (Closed Loop) – hỗ trợ điều khiển vị trí, tốc độ và mô-men |
| Tín hiệu điều khiển | Pulse / Analog / Modbus-RTU |
| Tích hợp giao tiếp | RS485, Modbus RTU, Encoder feedback |
| Chức năng bảo vệ | Quá áp, thấp áp, quá dòng, quá nhiệt, lỗi encoder, mất pha |
| Kích thước | 60 × 150 × 130 mm (tùy loại motor kết hợp) |
| Trọng lượng | 1.2 kg |
| Phối ghép phù hợp | Động cơ servo Xinje MS6H-130CS15B2 hoặc MS6H-130CS20B2 |
Nhận xét: Với công suất 2.1kW, DS5L1-21P0-PTA phù hợp cho máy cắt, máy ép, máy cuốn, máy in, dây chuyền đóng gói và robot công nghiệp nhỏ.
3. Cấu tạo và nguyên lý hoạt động của bộ điều khiển servo Xinje DS5L1-21P0-PTA
3.1. Cấu tạo tổng quan
Bộ điều khiển servo Xinje DS5L1-21P0-PTA bao gồm các phần chính sau:
-
Bộ nguồn (Power Module): Cung cấp năng lượng ổn định cho driver và động cơ.
-
Mạch điều khiển trung tâm (Control Board): Xử lý tín hiệu điều khiển từ PLC hoặc HMI.
-
Cổng giao tiếp (Communication Interface): Cho phép kết nối với PLC Xinje, Modbus hoặc cổng RS485.
-
Cổng tín hiệu I/O: Kết nối với cảm biến, công tắc hành trình, encoder…
-
Module công suất IGBT: Điều khiển điện áp đầu ra cho động cơ servo.
-
Màn hình hiển thị LED: Giúp hiển thị trạng thái hoạt động và mã lỗi.
3.2. Nguyên lý hoạt động
Nguyên lý hoạt động của Driver servo Xinje DS5L1-21P0-PTA dựa trên hệ thống điều khiển vòng kín ba lớp:
-
Vòng dòng điện (Current Loop): Điều chỉnh chính xác dòng điện vào cuộn dây motor để kiểm soát mô-men xoắn.
-
Vòng tốc độ (Speed Loop): Ổn định tốc độ quay motor servo dựa trên tín hiệu phản hồi encoder.
-
Vòng vị trí (Position Loop): Đảm bảo vị trí motor chính xác theo tín hiệu điều khiển từ PLC.
Hệ thống này giúp động cơ servo hoạt động mượt, phản hồi nhanh và sai số gần như bằng 0 – một yếu tố quan trọng trong các ứng dụng yêu cầu độ chính xác cao như CNC, robot hoặc máy cắt laser.
4. Ưu điểm nổi bật của bộ điều khiển Xinje DS5L1-21P0-PTA
Dòng DS5L1-21P0-PTA được đánh giá cao bởi hiệu năng ổn định, dễ tích hợp và giá thành hợp lý. Cụ thể:
4.1. Độ chính xác cao
Driver sử dụng encoder độ phân giải cao lên đến 23-bit, giúp điều khiển vị trí chính xác từng micromet. Tốc độ phản hồi lên tới 2.5kHz đảm bảo servo motor phản ứng nhanh với mọi thay đổi từ hệ thống điều khiển.
4.2. Khả năng tương thích linh hoạt
Hỗ trợ nhiều giao thức điều khiển như:
-
Tín hiệu xung (Pulse/Dir) cho hệ thống PLC truyền thống.
-
Analog (0–10V hoặc 4–20mA) cho điều khiển tốc độ tuyến tính.
-
Modbus-RTU qua RS485 cho hệ thống điều khiển mạng hiện đại.
Nhờ đó, DS5L1-21P0-PTA dễ dàng tích hợp với các dòng PLC Xinje, Mitsubishi, Delta, Omron, Siemens,…
4.3. Bảo vệ an toàn đa lớp
Tích hợp sẵn các tính năng bảo vệ tự động như:
-
Quá áp, thấp áp, quá dòng, mất pha.
-
Bảo vệ lỗi encoder, lỗi kết nối motor.
-
Chế độ dừng khẩn (Emergency Stop) giúp an toàn tuyệt đối cho người vận hành.
4.4. Tiết kiệm năng lượng
Công nghệ điều khiển vector tiên tiến giúp tối ưu dòng điện tiêu thụ, giảm nhiệt lượng tỏa ra, kéo dài tuổi thọ motor và driver.
4.5. Thiết kế nhỏ gọn – dễ lắp đặt
Kích thước nhỏ, vỏ nhôm tản nhiệt tốt, dễ gắn vào tủ điện công nghiệp hoặc máy tự động. Tất cả cổng kết nối được bố trí khoa học, thuận tiện cho đấu dây và bảo trì.
5. Ứng dụng thực tế của bộ điều khiển Xinje DS5L1-21P0-PTA
Bộ điều khiển này được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và tự động hóa:
| Ngành / Thiết bị | Ứng dụng cụ thể |
|---|---|
| Máy cắt CNC | Điều khiển trục X, Y, Z chính xác cao |
| Máy dán nhãn, máy đóng gói | Điều khiển tốc độ cuộn màng, định vị sản phẩm |
| Máy in công nghiệp | Giữ tốc độ đồng bộ giữa các trục in |
| Robot gắp sản phẩm | Điều khiển chuyển động đồng bộ, mượt mà |
| Máy ép nhựa, máy cán màng | Điều khiển mô-men và tốc độ trục chính |
| Máy cấp liệu tự động | Định vị chính xác vật liệu theo chu kỳ |
Điểm mạnh: DS5L1-21P0-PTA cho phép điều khiển chuyển động chính xác ±0.01mm, thích hợp với các dây chuyền đòi hỏi hiệu năng cao, ổn định lâu dài.
6. Hướng dẫn lắp đặt và cấu hình cơ bản
6.1. Kết nối phần cứng
-
Nguồn cấp: Kết nối dây nguồn 220VAC (L, N) vào terminal tương ứng.
-
Motor Servo: Nối dây U-V-W từ driver tới motor servo.
-
Encoder: Kết nối cáp phản hồi từ encoder về driver (qua cổng CN2).
-
Tín hiệu điều khiển:
-
Xung/Dir (CN3) nếu dùng điều khiển từ PLC.
-
Analog (CN4) nếu dùng tín hiệu tốc độ.
-
-
RS485: Kết nối PLC hoặc HMI để giám sát và điều khiển từ xa.
6.2. Cài đặt tham số cơ bản
Một số thông số quan trọng khi cấu hình:
| Mã tham số | Chức năng | Giá trị khuyến nghị |
|---|---|---|
| P0-00 | Chọn chế độ điều khiển (vị trí/tốc độ/mô-men) | 0 (Position), 1 (Speed) |
| P1-10 | Tốc độ tối đa | 3000–5000 rpm |
| P2-03 | Hệ số khuếch đại vòng vị trí | 1.0–1.5 |
| P3-00 | Chọn loại encoder | 2500 PPR hoặc 23-bit |
| P4-02 | Bật chức năng dừng khẩn | 1 (Enable) |
Sau khi cài đặt xong, có thể test servo bằng phần mềm Xinje ServoTool hoặc qua PLC Xinje XC Series để kiểm tra hoạt động.
7. Lỗi thường gặp và cách khắc phục
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| E001 | Quá dòng (Overcurrent) | Kiểm tra tải hoặc dây U-V-W |
| E002 | Quá áp | Kiểm tra nguồn cấp, điện áp không vượt 240VAC |
| E004 | Lỗi encoder | Kiểm tra dây encoder hoặc đầu nối CN2 |
| E005 | Mất pha nguồn | Kiểm tra đầu nối 3 pha |
| E006 | Quá nhiệt | Đảm bảo thông gió tốt cho driver |
| E009 | Lỗi truyền thông RS485 | Kiểm tra dây A/B và tốc độ baud |
8. Vì sao nên chọn bộ điều khiển servo Xinje DS5L1-21P0-PTA
-
Thương hiệu uy tín: Xinje là thương hiệu mạnh trong ngành tự động hóa châu Á.
-
Giá thành hợp lý: Rẻ hơn 30–40% so với Mitsubishi hoặc Panasonic nhưng chất lượng tương đương.
-
Tích hợp dễ dàng: Tương thích nhiều loại PLC, dễ cấu hình.
-
Hỗ trợ kỹ thuật đầy đủ: Có tài liệu hướng dẫn tiếng Việt, phần mềm miễn phí.
-
Phụ tùng thay thế sẵn có: Linh kiện, motor, cáp encoder, I/O dễ mua.
9. Nơi cung cấp và bảo hành bộ điều khiển Xinje DS5L1-21P0-PTA uy tín
Hiện nay, Trung tâm tự động hóa Việt Nam chuyên phân phối, lắp đặt và sửa chữa servo Xinje chính hãng, trong đó có DS5L1-21P0-PTA.
Dịch vụ bao gồm:
-
Cung cấp servo driver – motor Xinje chính hãng 100%.
-
Kiểm tra – thay thế – sửa chữa board công suất, IGBT, IC driver.
-
Cấu hình – test – cài đặt tham số servo tại xưởng hoặc tại nhà máy.
-
Bảo hành 12 tháng, hỗ trợ kỹ thuật trọn đời.
Liên hệ hotline kỹ thuật để được tư vấn chọn servo driver phù hợp công suất, tốc độ và loại tải.
10. Kết luận
Bộ điều khiển Driver servo Xinje DS5L1-21P0-PTA là lựa chọn lý tưởng cho các hệ thống tự động hóa cần độ chính xác cao, ổn định và dễ cấu hình.
Với hiệu năng vượt trội, giá cả cạnh tranh và hỗ trợ kỹ thuật chuyên nghiệp, dòng driver này đang trở thành giải pháp thay thế hoàn hảo cho các thương hiệu đắt tiền như Mitsubishi, Delta hoặc Panasonic.
Nếu bạn đang tìm kiếm bộ điều khiển servo Xinje DS5L1-21P0-PTA chất lượng, hãy liên hệ ngay đơn vị phân phối chính hãng để được hỗ trợ tận nơi – giúp máy móc của bạn vận hành ổn định, bền bỉ và hiệu quả nhất.
