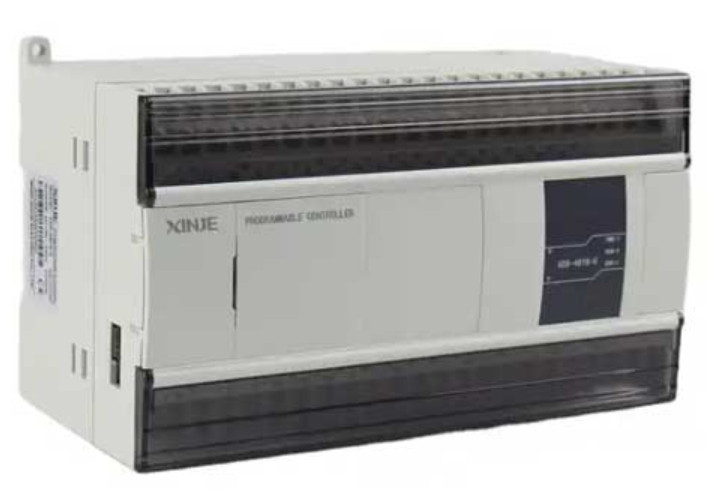

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp PLC Xinje XC2-24PT-E 14 In/10 Out Transistor 220VAC – Hiệu năng mạnh mẽ, giá tốt nhất hiện nay

Giới thiệu sản phẩm

Trong ngành tự động hóa công nghiệp, việc lựa chọn bộ điều khiển lập trình (PLC) phù hợp là rất quan trọng để đảm bảo hệ thống vận hành ổn định, linh hoạt và hiệu quả. Trong đó, sản phẩm Xinje XC2‑24T‑E PLC (dòng Xinje XC2 – 14 In/10 Out – Transistor – 220 VAC) là một giải pháp đáng cân nhắc cho nhiều ứng dụng. Bài viết dưới đây sẽ phân tích chi tiết về thông số kỹ thuật, ưu điểm, ứng dụng thực tế cũng như những lưu ý khi sử dụng mẫu PLC này.

1. Thông số kỹ thuật chính

Dưới đây là các thông số nổi bật của Xinje XC2-24T-E:

• Nguồn cấp: 220 VAC.

• Số lượng ngõ vào: 14 ngõ vào số (digital inputs).

• Số lượng ngõ ra: 10 ngõ ra số (digital outputs).

• Kiểu ngõ ra: Transistor (có hỗ trợ kiểu NPN/PNP).

• Điện áp đầu vào I/O: thường 24 VDC cho ngõ vào.

• Có thể hỗ trợ dòng tải mỗi kênh ngõ ra khoảng 0.5 A (theo thông tin tham khảo).

• Hỗ trợ giao tiếp: RS-485 / Modbus (ở một số thông số) và lập trình với ngôn ngữ Ladder/Instruction.

• Kích thước và môi trường làm việc: Ví dụ tham khảo kích thước khoảng 90 × 90 × 55 mm; nhiệt độ làm việc từ –10 °C đến 55 °C.

• Dòng PLC thuộc dòng XC2 trong series XC của Xinje – tức là thuộc phân khúc cơ bản với khả năng I/O từ 14/16/24… tới 60 điểm.

Lưu ý: Mặc dù mã bạn đưa là XC2-24PT-E, nhưng phần lớn thông số tham khảo là cho mẫu XC2-24T-E / XC2-24PT-E (PT thường chỉ transistor + PNP/NPN). Trong thực tế, khi đặt hàng cần xác minh chính xác mã và thông số nhà sản xuất.

2. Điểm nổi bật của sản phẩm

2.1. Ngõ ra transistor – tốc độ và độ bền cao

Việc sử dụng transistor thay vì relay cho ngõ ra giúp thiết bị có các lợi thế như: bật/tắt nhanh hơn, tuổi thọ cơ khí cao hơn, phù hợp hơn với các ứng dụng bật/tắt nhiều lần trong dây chuyền sản xuất. Đây là một điểm nổi bật của dòng XC2-24PT-E.

2.2. Nguồn cấp 220 VAC phù hợp môi trường công nghiệp

Nguồn cấp 220 VAC giúp PLC dễ dàng tích hợp vào tủ điện công nghiệp tiêu chuẩn, giảm việc cần thêm nguồn chuyển đổi. Điều này giúp đơn giản hóa thiết kế hệ thống.

2.3. Tích hợp khả năng mở rộng và giao tiếp

Dòng XC series của Xinje hỗ trợ khả năng mở rộng I/O và giao tiếp (RS232/RS485, Modbus). Ví dụ: “Each CPU unit usually supports 7 different expansions” trong tài liệu XC series. Điều này giúp phù hợp với các hệ thống cần điều khiển mở rộng trong tương lai.

2.4. Kích thước nhỏ gọn, dễ lắp đặt

Kích thước tương đối compact giúp lắp đặt vào tủ điện hoặc không gian hạn chế một cách thuận tiện, thích hợp cho phân khúc tự động hóa vừa và nhỏ.

2.5. Chi phí hợp lý cho ứng dụng cơ bản tới trung bình

Dòng XC2 thuộc phân khúc “basic type” trong việc lựa chọn PLC. Theo tài liệu: “XC2 Basic Type … Equipped with high speed operation ability. The CPU unit can’t work with expansions, but can work with BD card.” Do đó, nếu bạn không cần quá nhiều chức năng cao cấp, XC2-24PT-E là lựa chọn cân bằng giữa tính năng và chi phí.

3. Ứng dụng điển hình

Dưới đây là các ứng dụng mà mẫu PLC này thực sự phù hợp:

• Dây chuyền tự động của nhà máy: điều khiển băng tải, máy đóng gói, robot đơn giản. Với 14 ngõ vào và 10 ngõ ra, có thể đủ cho nhiều bài toán điều khiển tuần tự.

• Hệ thống điều khiển chiếu sáng, cảnh báo, an toàn trong nhà máy hoặc khu vực sản xuất: transistor output giúp bật/tắt nhanh LED, còi báo, đèn cảnh báo.

• Điều khiển các thiết bị cảm biến, van, động cơ nhỏ trong nhà xưởng: khi tín hiệu đến từ cảm biến (ngõ vào) và ra điều khiển van/động cơ (ngõ ra).

• Hệ thống xử lý nước thải, HVAC: cần PLC không quá lớn, yêu cầu ngõ vào/ra vừa phải, và có khả năng giao tiếp hoặc mở rộng.

• Ứng dụng trong tủ điện phân vùng, nhà máy vừa và nhỏ: yêu cầu PLC nguồn 220 VAC, I/O hạn chế, chi phí tiết kiệm.

4. Hướng dẫn chọn và lắp đặt sao cho hiệu quả

4.1. Kiểm tra tổng số I/O và loại tín hiệu

• Xác định số lượng cảm biến, công tắc (ngõ vào) và thiết bị cần điều khiển (ngõ ra). Nếu tổng I/O vượt quá 14 + 10 hoặc cần nhiều hơn, bạn có thể cần mẫu khác lớn hơn hoặc dùng thêm module mở rộng.

• Kiểu ngõ vào/ra: xác định là NPN hay PNP, transistor hoặc relay, điện áp đầu vào/ra. Mẫu này ngõ ra transistor, nên phù hợp với tải transistor.

4.2. Phù hợp nguồn và môi trường làm việc

• Nguồn cấp 220 VAC giúp lắp đặt đơn giản nhưng cần đảm bảo nguồn ổn định, cách ly nhiễu tốt.

• Nhiệt độ môi trường hoạt động, độ ẩm, rung lắc cũng cần được xét tới để đảm bảo PLC vận hành ổn định.

4.3. Lập trình và giao tiếp

• Sử dụng phần mềm lập trình tương thích (như XCPro hoặc phần mềm do Xinje cung cấp) và chọn ngôn ngữ phù hợp (Ladder/Instruction).

• Nếu cần kết nối mạng, điều khiển từ xa, giám sát từ HMI/SCADA, hãy đảm bảo rằng PLC hỗ trợ giao tiếp như RS-485/Modbus và các module mở rộng nếu cần.

4.4. Lắp đặt và dây nối đúng cách

• Tuân thủ sơ đồ đấu dây ngõ vào/ra, đảm bảo dây dẫn đủ tiết diện, tránh xa khỏi nguồn nhiễu mạnh.

• Chú ý nối đất tốt, tránh dòng nhiễu quay ngược vào PLC.

• Khi đấu tải transistor, kiểm tra dòng tải không vượt quá giới hạn cho phép (ví dụ ~0.5 A/kênh theo tham khảo) để tránh quá tải hoặc quá nhiệt.

4.5. Bảo trì và dự phòng

• Kiểm tra định kỳ trạng thái hoạt động, sự ổn định của nguồn và đầu vào/ra.

• Sao lưu chương trình PLC và ghi chú rõ ràng chức năng các ngõ I/O để dễ dàng xử lý khi có sự cố.

• Dự phòng PLC hoặc module IOS trong trường hợp hệ thống sản xuất không thể dừng lâu.

5. So sánh với các lựa chọn khác

Để giúp bạn đánh giá rõ hơn, sau đây là một số so sánh:

• So với PLC có ngõ ra relay: Transistor có ưu điểm bật/tắt nhanh, độ bền cao hơn, phù hợp với tải nhỏ/không yêu cầu dòng lớn.

• So với PLC có nhiều I/O hơn (ví dụ 32, 48 điểm): Nếu hệ thống chỉ cần 14/10 I/O thì XC2-24PT-E là hợp lý hơn về chi phí và đơn giản hơn về lập trình và xử lý.

• So với PLC nguồn DC24V: PLC nguồn AC220V giúp lắp đặt dễ hơn trong môi trường công nghiệp tiêu chuẩn (ở Việt Nam nhiều tủ điện dùng 220V).
  Nhờ vậy, XC2-24PT-E nằm ở vị trí “vừa đủ” cho nhiều ứng dụng nhỏ và vừa, tiết kiệm hơn so với các PLC lớn nhưng vẫn đáp ứng tốt nhu cầu cơ bản.

6. Những lưu ý và hạn chế cần biết

• Dòng PLC XC2 theo tài liệu “Basic Type … the CPU unit can't work with expansions, but can work with BD card.” Có thể nghĩa rằng khả năng mở rộng của XC2 phiên bản cơ bản bị giới hạn. Do đó nếu sau này bạn cần mở rộng nhiều I/O, có thể cần chuyển lên dòng XC3 hoặc XC5.

• Dòng thông số tải ngõ ra mỗi kênh không lớn (ví dụ ~0.5A) – nếu bạn điều khiển tải lớn hơn (động cơ lớn, van công suất cao) cần dùng rơ le trung gian hoặc bộ điều khiển phù hợp.

• Dẫn nguồn 220 VAC cần đảm bảo cách ly và an toàn điện tốt vì điện áp cao hơn so với PLC nguồn 24 VDC.

• Hãy xác thực rõ mã sản phẩm: “PT” trong mã XC2-24PT-E thường chỉ transistor + PNP/NPN nhưng nhiều tài liệu lại dùng “T” như XC2-24T-E. Đảm bảo khi mua hàng và trên catalog của hãng phù hợp.

• Nếu hệ thống yêu cầu tốc độ cực cao, nhiều kênh phát xung, hoặc giao tiếp mạng/fieldbus phức tạp, có thể cần PLC cao cấp hơn.

7. Kết luận

Trong các lựa chọn PLC hiện nay cho ứng dụng tự động hóa công nghiệp vừa và nhỏ, Xinje XC2-24PT-E (14 In/10 Out Transistor 220 VAC) là một giải pháp đáng cân nhắc nhờ sự cân bằng giữa tính năng và chi phí. Với nguồn cấp 220 VAC, số lượng I/O vừa đủ, ngõ ra transistor và khả năng giao tiếp, nó đáp ứng tốt các yêu cầu điều khiển truyền thống như máy đóng gói, băng tải, hệ thống an toàn, xử lý nước thải…

Tuy nhiên, để tận dụng hết lợi ích, bạn cần:

• Xác định rõ yêu cầu hệ thống (số I/O, loại tín hiệu, dòng tải, giao tiếp)

• Đảm bảo đấu nối và lập trình đúng cách

• Lưu ý về mở rộng trong tương lai và khả năng tải ngõ ra
