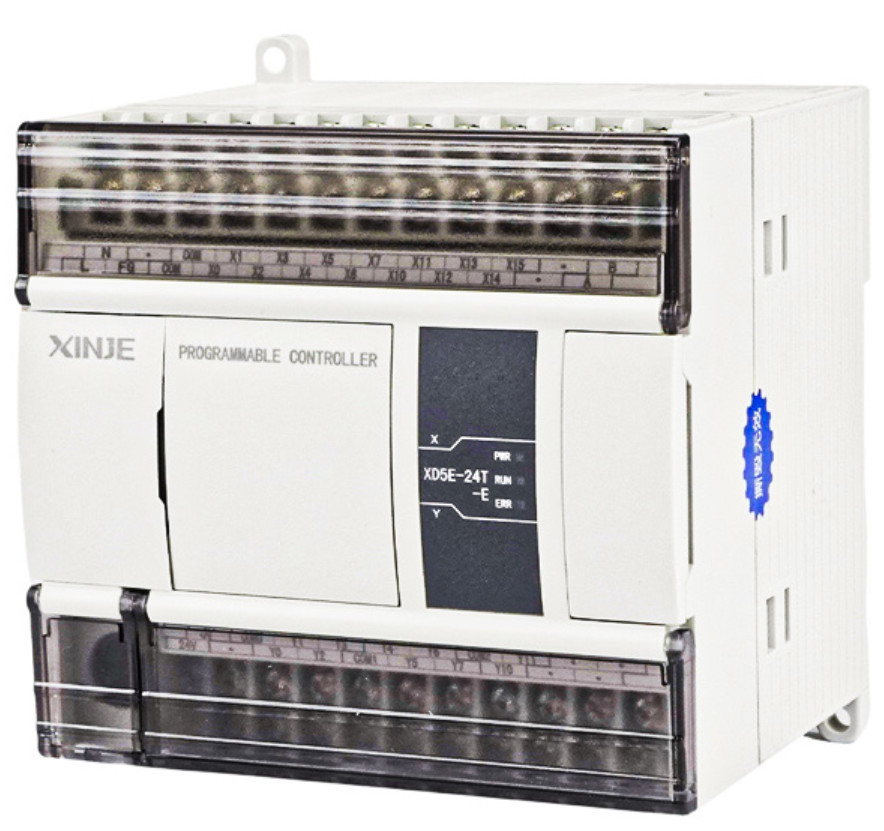

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp PLC Xinje XD5E-30T4-E Transistor 220VAC – Bộ điều khiển mạnh mẽ cho dây chuyền tự động

Giới thiệu sản phẩm

PLC Xinje XD5E‑30T4‑E là bộ điều khiển lập trình (PLC) thuộc dòng XD của hãng Xinje (Trung Quốc), với cấu hình 16 đầu vào số + 14 đầu ra transistor, nguồn cấp 220 VAC, chuyên dùng trong các ứng dụng điều khiển tự động hóa có yêu cầu độ trễ thấp và khả năng mở rộng linh hoạt. Sản phẩm phù hợp cho các hệ thống sản xuất, đóng gói, băng tải, dây chuyền tự động, v.v…

Bài viết này sẽ đi qua các phần: thông số kỹ thuật, đặc điểm nổi bật, ứng dụng thực tế, hướng dẫn chọn và lắp đặt, cũng như lưu ý vận hành và bảo trì — tất cả được viết chuẩn SEO nhằm giúp người dùng dễ dàng tìm thấy và đánh giá sản phẩm trước khi đầu tư.

1. Thông số kỹ thuật chính

Dưới đây là các thông số nổi bật của PLC Xinje XD5E-30T4-E:

• Nguồn cấp: AC 220 V (± khoảng cho phép) (nguồn cấp cho PLC)

• Số lượng đầu vào số (Digital Inputs): 16 kênh

• Số lượng đầu ra số (Digital Outputs): 14 kênh, kiểu transistor (loại NPN)

• Dòng tải tối đa ngõ ra: khoảng 0.3A mỗi kênh ứng với tải transistor (ứng dụng ON/OFF)

• Hỗ trợ chân phát xung tốc độ cao (high-speed pulse output) — phù hợp với điều khiển servo/stepper hoặc cơ cấu chuyển động nhanh.

• Hỗ trợ giao tiếp truyền thông: RS232, RS485, có thể mở rộng Ethernet hoặc chuẩn X-NET của Xinje.

• Kích thước và cách bố trí chuẩn dòng XD (tham khảo handbook)

• Nhiệt độ môi trường hoạt động: 0 °C ~ 60 °C, độ ẩm 5%-95%RH không ngưng tụ.

2. Những điểm nổi bật & lợi ích nổi bật

a) Đầu ra transistor – tốc độ và độ bền cao

Việc sử dụng ngõ ra kiểu transistor giúp đáp ứng các yêu cầu đóng cắt nhanh hơn so với relay thông thường: độ trễ thấp, không có tiếp điểm cơ khí nên tuổi thọ cao hơn, phù hợp với các ứng dụng đóng kết nối nhanh, chuyển động thường xuyên hoặc tần suất cao. Sản phẩm này (XD5E-30T4-E) được ghi “đầu ra kiểu transistor phù hợp cho các ứng dụng điều khiển ON/OFF với độ trễ thấp …”

b) Cấu hình 16 In / 14 Out – cân đối cho nhiều ứng dụng

Với 16 đầu vào và 14 đầu ra, sản phẩm phù hợp cho các hệ thống có logic điều khiển tương đối phức tạp, không chỉ đơn giản là 8/8 mà còn mở rộng hơn, giúp giảm số lượng PLC hoặc module phụ trợ trong hệ thống, và do đó có thể giảm chi phí và khối lượng tủ điều khiển.

c) Hỗ trợ xung tốc độ cao

Với chân phát xung tốc độ cao tích hợp, bạn có thể dùng XD5E-30T4-E cho điều khiển servo, stepper, encoder hoặc mô-đun chuyển động có yêu cầu xung cao. Điều này giúp linh hoạt hơn khi thiết kế hệ thống tự động hóa có chuyển động cơ.

d) Giao tiếp & mở rộng linh hoạt

Hỗ trợ RS232/RS485 và có khả năng Ethernet hoặc chuẩn X-NET giúp kết nối với HMI/SCADA, module mở rộng I/O, biến tần, hoặc mạng công nghiệp. Điều này rất quan trọng trong xu hướng Nhà máy thông minh (Smart Factory).

e) Thương hiệu và triển vọng giá tốt

Xinje là thương hiệu PLC phổ biến và có giá cạnh tranh, phù hợp với các hệ thống tự động hóa vừa và nhỏ tại Việt Nam. Việc hỗ trợ kỹ thuật từ các đơn vị phân phối nội địa cũng là một lợi thế.

3. Ứng dụng thực tế

PLC XD5E-30T4-E có thể được ứng dụng trong nhiều ngành công nghiệp như:

• Dây chuyền đóng gói, đóng hộp tự động: điều khiển băng tải, băng định vị, cảm biến quét sản phẩm, van xả, động cơ băng tải.

• Hệ thống phân loại sản phẩm: với nhiều cảm biến, đầu vào 16 kênh là đủ cho logic phân loại, đầu ra 14 kênh cho van, xi lanh điều khiển.

• Hệ thống điều khiển máy móc chuyển động: do có xung tốc độ cao, có thể điều khiển cơ cấu servo/stepper hoặc động cơ nhỏ.

• Hệ thống quản lý thiết bị phụ trợ: như quạt, bơm, đèn cảnh báo, cửa đóng mở tự động, van khí – với tín hiệu ON/OFF nhanh.

• Tích hợp vào môi trường sản xuất thông minh: nhờ giao tiếp truyền thông, PLC có thể kết nối với mạng SCADA, MES hoặc IoT.

Ví dụ: tại các nhà máy dược phẩm/ thực phẩm, việc bắt đầu/tạm dừng băng tải khi phát hiện sản phẩm lỗi bằng cảm biến quang và phát tín hiệu nhanh là rất quan trọng — XD5E-30T4-E với đầu ra transistor và xung cao sẽ đáp ứng tốt.

4. Hướng dẫn chọn và mua sản phẩm

– Xác định yêu cầu hệ thống

• Xác định số lượng đầu vào/ đầu ra mà hệ thống cần. Nếu bạn cần khoảng 16 vào /14 ra như mẫu này, thì XD5E-30T4-E là phù hợp. Nếu nhiều hơn, nên chọn mẫu lớn hơn. Ví dụ, trong catalogue XD/XL có mô hình 36 In /24 Out.

• Xác định loại tải ngõ ra: nếu tải nhỏ, tín hiệu ON/OFF thì transistor là tốt; nếu tải AC lớn, relay có thể cần.

• Xác định nhu cầu xung tốc độ cao hay không. Nếu có cơ cấu servo/stepper, cần PLC hỗ trợ chân xung.

• Xác định giao tiếp cần thiết: RS232/RS485/Ethernet – nếu hệ thống có SCADA hoặc kết nối mạng thì ưu tiên PLC có Ethernet hoặc chuẩn mở rộng.

• Xác định nguồn cấp: sản phẩm này là AC 220 V. Nếu hệ thống dùng 24VDC thì cần chọn đúng phiên bản.

– Chọn nơi mua và kiểm tra

• Mua sản phẩm mới, chính hãng, từ nhà phân phối uy tín.

• Kiểm tra rõ thông số kỹ thuật: model chính xác XD5E-30T4-E, thông số 16 In /14 Out, transistor, AC 220V.

• Yêu cầu hóa đơn VAT và chính sách bảo hành (thường 1 năm) như các website phân phối nội địa ghi.

• Yêu cầu tài liệu kỹ thuật: manual, catalogue, sơ đồ đấu nối. Ví dụ manual XD5E-30T4-E có hướng dẫn chi tiết.

– Giá thành & chi phí đầu tư

Giá cụ thể sẽ phụ thuộc nhà phân phối, số lượng, vận chuyển. Ở Việt Nam, nhiều đơn vị yêu cầu “liên hệ báo giá”. Ngoài giá bộ PLC, bạn cần tính thêm chi phí module mở rộng (nếu cần), khung tủ, dây dẫn, kết nối truyền thông, công lập trình.

5. Hướng dẫn lắp đặt & đấu nối cơ bản

– Lắp đặt

• Gắn PLC vào tủ điều khiển theo chiều dọc, nơi thông gió tốt, tránh nơi có nhiệt độ cao >60°C hoặc ẩm >95% RH.

• Kết nối nguồn AC 220 V đúng cực: L và N. Đấu nối dây đất FG theo hướng dẫn để giảm nhiễu.

• Gắn chắn chắn trên thanh DIN hoặc khung để tránh rung.

– Đấu nối đầu vào

• Đầu vào số: 16 kênh. Đấu cảm biến hoặc công tắc tới mỗi kênh. Cấu hình thường là digital input (24 V DC) hoặc tương thích. Cần xác định kiểu Sink/Source nếu có.

• Chú ý dòng tiêu thụ đầu vào và cách cách ly nếu cảm biến có tín hiệu yếu.

– Đấu nối đầu ra

• Các đầu ra transistor: 14 kênh. Kết nối tới tải như motor nhỏ, đèn báo, van điện, xi lanh điện… Dòng tải mỗi kênh ~0.3A.

• Đối với các tải có dòng lớn hơn, cần sử dụng contactor hoặc relay phụ để bảo vệ PLC.

• Nếu sử dụng chức năng xung tốc độ cao, cần bố trí trở hoặc đầu kéo tải phù hợp như tài liệu hướng dẫn.

– Giao tiếp truyền thông

• Kết nối RS232/RS485 tới HMI, biến tần hoặc PC lập trình.

• Nếu có hỗ trợ Ethernet: sử dụng RJ45 để kết nối mạng LAN, SCADA.

• Cấu hình đúng địa chỉ giao tiếp, modbus hoặc chuẩn X-NET nếu sử dụng.

– Lập trình

• Sử dụng phần mềm những hãng hỗ trợ, ví dụ XDPPro của Xinje.

• Ngôn ngữ lập trình hỗ trợ: Ladder, Instruction, C (tuỳ dòng).

• Viết chương trình kiểm soát logic: ví dụ nếu cảm biến X0 ON => xuất tín hiệu Y0 ON; đồng thời xử lý cho Y1, Y2…

• Đảm bảo chương trình có xử lý sự cố, dừng khẩn cấp, giới hạn thời gian, v.v.

6. Lưu ý vận hành & bảo trì

• Kiểm tra định kỳ kết nối nguồn: đảm bảo cách ly tốt, không bị nhiễu, nhiệt độ trong tủ điều khiển không quá (độ làm việc giới hạn 0-60°C).

• Định kỳ kiểm tra tải đầu ra: nếu xuất hiện quá tải, dòng vượt, cần kiểm tra thiết bị kết nối.

• Khi sử dụng xung tốc độ cao, cần chú ý: nếu vượt thiết kế có thể ảnh hưởng tới tuổi thọ hoặc hoạt động không ổn định.

• Sao lưu chương trình PLC: trước khi thay thiết bị, bảo trì tủ, nên lưu chương trình ra ngoài.

• Cập nhật phiên bản firmware (nếu hãng có) và phần mềm lập trình để tránh bug hoặc tương thích kém.

• Bảo vệ môi trường: tránh ẩm ướt, bụi, rung lớn, môi trường có hóa chất ăn mòn.

7. Kết luận

Nếu bạn đang tìm một PLC với cấu hình tương đối (16 IN/14 OUT), đầu ra transistor tốc độ cao, giao tiếp linh hoạt, và nguồn AC 220 V phù hợp cho môi trường sản xuất tại Việt Nam thì PLC Xinje XD5E-30T4-E là một lựa chọn rất đáng cân nhắc.

Sản phẩm vừa đáp ứng nhu cầu điều khiển số lớn, vừa đảm bảo tốc độ và độ tin cậy cho các ứng dụng công nghiệp tự động hóa hiện nay. Khi đầu tư, bạn chỉ cần cân nhắc rõ số lượng I/O, loại tải, môi trường sử dụng và kế hoạch mở rộng tương lai — từ đó lựa chọn chính xác module hoặc dòng PLC phù hợp.
