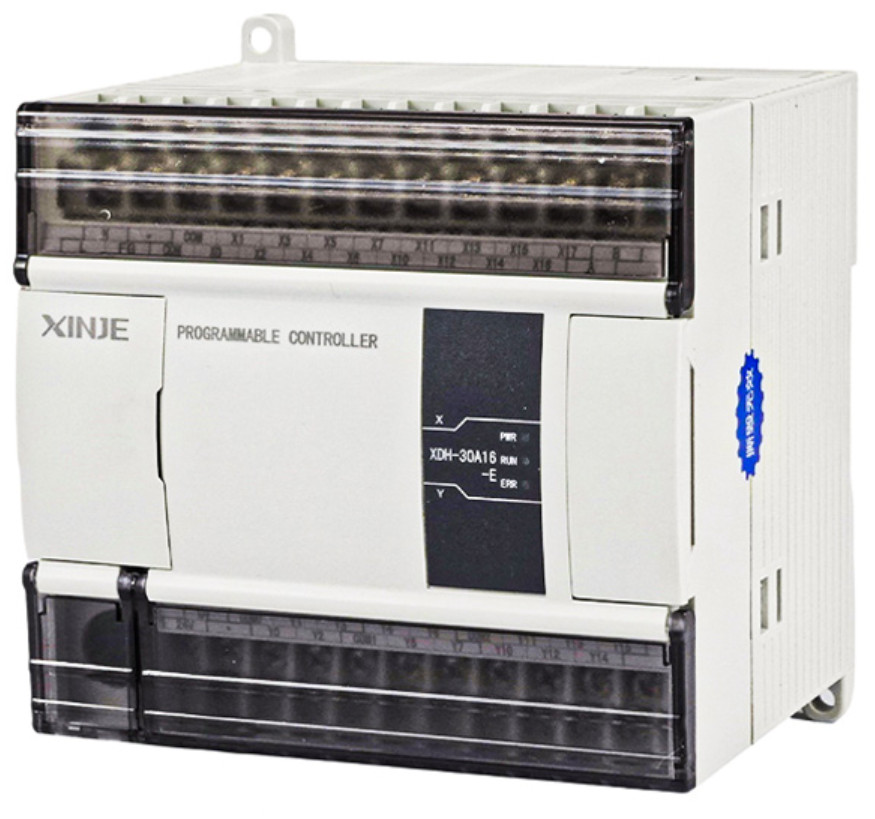

Công ty TNHH Kỹ Thuật Công Nghệ CATEC chuyên cung cấp PLC Xinje XDH-30A16-E – PLC 16 ngõ vào, 14 ngõ ra Transistor 220VAC chuẩn công nghiệp

1. Tổng quan về PLC Xinje XDH-30A16-E

Trong những năm gần đây, thương hiệu Xinje của Trung Quốc đã trở thành lựa chọn phổ biến trong phân khúc PLC giá rẻ nhưng hoạt động ổn định. Một trong những model được sử dụng rộng rãi là Xinje XDH-30A16-E, thuộc dòng XDH Series, sở hữu 16 ngõ vào số (Input), 14 ngõ ra Transistor (Output) và nguồn cấp 220VAC.

Thiết bị này được dùng nhiều trong các dây chuyền tự động hóa vừa và nhỏ, máy đóng gói, máy dán nhãn, hệ thống băng tải, máy kiểm tra sản phẩm và nhiều ứng dụng OEM khác. Với mức giá cạnh tranh nhưng tính năng lại vượt trội, XDH-30A16-E nhanh chóng trở thành model “best-seller” trong dòng PLC phân khúc tầm trung.

2. Đặc điểm nổi bật của PLC Xinje XDH-30A16-E

2.1. Thiết kế nhỏ gọn – phù hợp nhiều không gian lắp đặt

PLC XDH-30A16-E mang thiết kế công nghiệp tiêu chuẩn, nhỏ gọn, chắc chắn, khả năng chịu rung và chịu nhiệt tốt. Điều này giúp việc lắp đặt dễ dàng trong tủ điện, không cần quá nhiều không gian.

2.2. 16 Input số + 14 Output Transistor tốc độ cao

Điểm mạnh lớn nhất của model này là ngõ ra Transistor, cho phép:

• Đóng/ngắt tốc độ cao

• Đáp ứng tốt các ứng dụng cần xung tốc độ

• Điều khiển servo hoặc stepper ở mức tần số phù hợp

• Tăng độ bền, tuổi thọ so với relay cơ

2.3. Hỗ trợ nguồn cấp 220VAC

Với nguồn cấp đầu vào 220VAC, thiết bị phù hợp với các nhà máy tiêu chuẩn châu Á, dễ tích hợp mà không cần bộ chuyển đổi nguồn phụ.

2.4. Tương thích phần mềm lập trình XCPPro

PLC Xinje sử dụng phần mềm XCPPro – giao diện trực quan, dễ lập trình, hỗ trợ:

• Ladder Diagram (LD)

• Function Block (FB)

• Structured Text ở một số khối

• Tạo macro, timer, counter, high-speed pulse

• Cấu hình truyền thông RS485 (Modbus RTU)

2.5. Kết nối truyền thông linh hoạt

Model XDH-30A16-E được tích hợp cổng RS485, hỗ trợ Modbus RTU Master/Slave, cho phép:

• Kết nối HMI

• Mở rộng I/O

• Kết nối với biến tần

• Trao đổi dữ liệu với PLC khác

2.6. Tính ổn định cao và chi phí hợp lý

So với các thương hiệu lớn như Mitsubishi, Omron, Siemens…, thì Xinje có giá chỉ bằng 40–60% nhưng vẫn đáp ứng tốt các yêu cầu điều khiển phổ biến. Điều này làm cho XDH-30A16-E trở thành lựa chọn tối ưu cho doanh nghiệp nhỏ và trung bình.

3. Thông số kỹ thuật PLC Xinje XDH-30A16-E (Full Specification)

4. Ứng dụng thực tế của PLC Xinje XDH-30A16-E

PLC XDH-30A16-E được đánh giá cao trong các ứng dụng điều khiển có yêu cầu tốc độ, độ ổn định và tính kinh tế.

4.1. Máy đóng gói – Máy cân – Máy chiết rót

Nhờ tốc độ xử lý tốt và khả năng điều khiển xung, thiết bị phù hợp cho các hệ máy:

• Máy đóng gói dạng đứng/dạng nằm

• Máy chiết rót chất lỏng/chất sệt

• Máy kiểm tra trọng lượng

• Hệ thống cân định lượng

4.2. Điều khiển động cơ bước và servo

Ngõ ra transistor cho phép PLC tạo xung điều khiển động cơ, rất hiệu quả cho:

• Máy CNC mini

• Máy dán nhãn

• Máy in date

• Băng tải phân loại sản phẩm

4.3. Băng tải – phân loại sản phẩm – đóng thùng

RS485 Modbus giúp PLC giao tiếp dễ dàng với biến tần để:

• Điều chỉnh tốc độ băng tải

• Đồng bộ hóa động cơ

• Điều khiển nhiều trạm trong dây chuyền

4.4. Máy kiểm tra sản phẩm – hệ thống cảm biến

16 ngõ vào phù hợp để thu tín hiệu từ:

• Cảm biến quang

• Cảm biến tiệm cận

• Công tắc hành trình

• Cảm biến màu, cảm biến barcode

5. Lợi thế cạnh tranh của PLC XDH-30A16-E so với các dòng PLC khác

5.1. Giá thành rẻ nhưng tính năng mạnh

So với Mitsubishi FX, LS XGB hay Siemens LOGO!, PLC Xinje có giá thấp hơn nhưng vẫn:

• Dễ lập trình

• Độ ổn định vận hành tốt

• Hỗ trợ truyền thông tiêu chuẩn

• Ngõ ra transistor tốc độ cao

5.2. Dễ học – dễ triển khai

Kỹ sư mới vào nghề cũng có thể làm quen XCPPro nhanh chóng nhờ:

• Giao diện trực quan

• Dạng Ladder dễ hiểu

• Tài liệu và project mẫu phong phú

5.3. Tính linh hoạt cao

Có thể mở rộng nhanh với module:

• XMT (input)

• XMD (output)

• XMC (counter tốc độ cao)

PLC Xinje phù hợp với hệ thống cần nâng cấp dần.

6. Cách đấu nối PLC Xinje XDH-30A16-E

6.1. Ngõ vào số (Input)

• Dùng nguồn 24VDC

• Có thể dùng cảm biến NPN hoặc PNP tùy sơ đồ đấu

• Lưu ý đấu Mass chung cho hệ thống

6.2. Ngõ ra Transistor

• Tín hiệu dạng xung hoặc on/off

• Dùng điều khiển cuộn hút relay, driver động cơ bước, servo

• Chú ý tải phải phù hợp với loại transistor NPN/PNP

6.3. Nguồn cấp 220VAC

• Đầu vào L – N

• Tiếp địa đúng chuẩn để tránh nhiễu và sốc điện

7. Hướng dẫn lập trình PLC Xinje XDH-30A16-E trên XCPPro

7.1. Tạo project mới

• Mở XCPPro

• Chọn dòng XDH Series

• Chọn số lượng I/O tương ứng model 30A16-E

7.2. Thiết lập cấu hình

• Cài đặt tốc độ truyền RS485 (9600/19200)

• Chọn chế độ xung/đếm tốc độ nếu dùng HSC

7.3. Viết chương trình Ladder

Các khối chức năng thường dùng:

• X0–X15: Input

• Y0–Y13: Output

• T0–T99: Timer

• C0–C99: Counter

• PLSY: tạo xung

• HSCR: đọc encoder

7.4. Nạp chương trình

• Kết nối PLC qua cáp USB

• Download to PLC

• Online monitor để chạy thử

8. Những lưu ý khi sử dụng PLC Xinje XDH-30A16-E

8.1. Chống nhiễu cho hệ thống

• Dùng biến áp cách ly khi cần

• Tách riêng nguồn PLC và nguồn động lực

• Dùng relay trung gian nếu cần bảo vệ

8.2. Bảo trì định kỳ

• Kiểm tra nhiệt độ trong tủ điện

• Vệ sinh bụi, kiểm tra cáp truyền thông

• Kiểm tra nguồn 24VDC

8.3. Sử dụng đúng loại cảm biến

• Phối hợp NPN – PNP phù hợp

• Đảm bảo điện áp đúng tiêu chuẩn đầu vào 24VDC

9. Ưu điểm và nhược điểm của PLC XDH-30A16-E

Ưu điểm

• Giá thành rẻ

• Ngõ ra transistor tốc độ cao

• Hỗ trợ truyền thông Modbus

• Dễ lập trình

• Nguồn cấp 220VAC thuận tiện

• Ổn định trong môi trường công nghiệp

Nhược điểm

• Chưa hỗ trợ Ethernet

• Tốc độ xử lý chưa bằng các PLC cao cấp

• Phụ kiện không đa dạng bằng Mitsubishi/Siemens

10. So sánh PLC Xinje XDH-30A16-E với các model tương tự

11. Có nên mua PLC Xinje XDH-30A16-E cho dự án?

Nếu bạn cần một giải pháp:

• Giá tốt

• Dễ dùng

• Có tốc độ xử lý khá

• Ngõ ra transistor

• Hỗ trợ truyền thông cơ bản

…thì Xinje XDH-30A16-E là lựa chọn tối ưu.

Model này đặc biệt phù hợp cho:

• Máy móc OEM

• Dây chuyền tự động hóa nhỏ–trung bình

• Hệ thống cần truyền thông Modbus

• Điều khiển động cơ bước/servo tầm trung

Nếu yêu cầu tốc độ xử lý rất cao, yêu cầu Ethernet hoặc chuẩn châu Âu, bạn nên cân nhắc lên các dòng PLC cao cấp hơn.

12. Kết luận

PLC Xinje XDH-30A16-E 16 In/14 Out Transistor 220VAC là một trong những model PLC hiệu quả nhất trong phân khúc giá rẻ – tầm trung. Nhờ tính năng đầy đủ, ngõ ra transistor tốc độ cao, hỗ trợ truyền thông RS485 và nguồn 220VAC tiện lợi, thiết bị đáp ứng tốt nhiều ứng dụng công nghiệp hiện đại.

Nếu bạn đang tìm một PLC bền bỉ, dễ lập trình và chi phí thấp cho hệ thống tự động hóa, thì XDH-30A16-E chắc chắn là lựa chọn mà bạn không nên bỏ qua.

Tài liệu – Phần mềm :

• Tải Catalog PLCXinje: Download

• Hướng dẫn lập trình PLC Xinje : Download
