Sửa chữa Động cơ Servo INVT DA200 Lỗi Liên Quan Encoder – Hướng Dẫn Chi Tiết

Sửa chữa Động cơ Servo INVT DA200 Lỗi Liên Quan Encoder – Hướng Dẫn Chi Tiết từ A đến Z

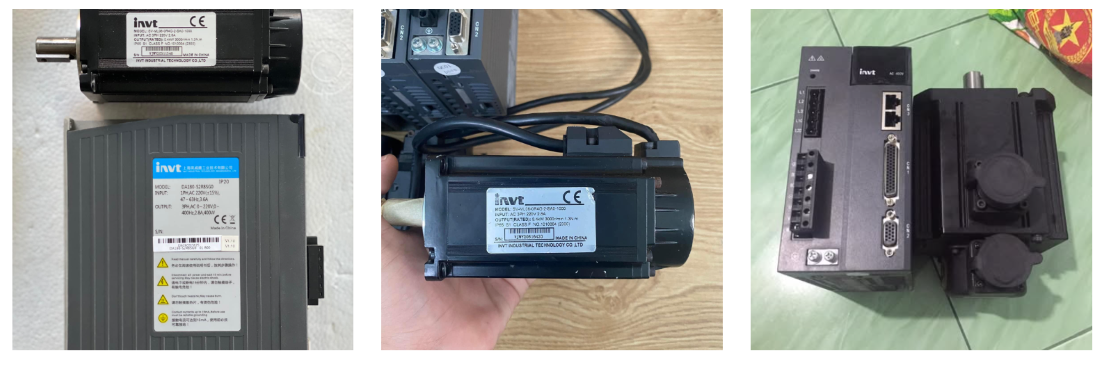

1. Giới thiệu về động cơ Servo INVT DA200 và Encoder

Động cơ servo INVT DA200 là một trong những dòng servo AC chất lượng cao, thường được ứng dụng trong máy CNC, máy đóng gói, dây chuyền sản xuất tự động.
Một bộ servo bao gồm: Driver servo (bộ điều khiển), động cơ servo và Encoder (cảm biến hồi tiếp vị trí).

Encoder có nhiệm vụ đo chính xác vị trí và tốc độ trục động cơ, gửi tín hiệu phản hồi về driver để điều chỉnh chuyển động theo yêu cầu lập trình.
Nếu Encoder bị lỗi hoặc tín hiệu bị gián đoạn, toàn bộ hệ thống có thể dừng hoạt động hoặc vận hành sai lệch.

Khi gặp lỗi liên quan Encoder trên servo INVT DA200, việc sửa chữa cần được thực hiện đúng quy trình kỹ thuật để tránh hư hại thêm cho thiết bị.

2. Nguyên nhân gây lỗi Encoder trên Servo INVT DA200

Các nguyên nhân thường gặp dẫn đến lỗi Encoder ở dòng INVT DA200 gồm:

2.1. Hỏng phần tử quang hoặc từ bên trong Encoder

Encoder có thể dùng cảm biến quang hoặc cảm biến từ, nếu phần tử cảm biến này bị bụi, dầu, hoặc rung mạnh làm lệch, sẽ dẫn tới sai số tín hiệu.

2.2. Đứt hoặc chập dây tín hiệu Encoder

Dây tín hiệu từ Encoder tới driver gồm nhiều sợi (A, B, Z, +5V, GND, Shield…). Nếu bị đứt hoặc chập, driver không nhận được tín hiệu phản hồi.

2.3. Lỏng giắc cắm kết nối

Giắc cắm Encoder ở cả phía động cơ và phía driver nếu không chắc chắn sẽ gây mất kết nối gián đoạn.

2.4. Tín hiệu bị nhiễu

Các dây tín hiệu nếu chạy song song với dây nguồn hoặc dây động lực có thể bị nhiễu điện từ, gây lỗi đọc vị trí.

2.5. Encoder lệch tâm hoặc lắp sai vị trí

Trong quá trình tháo lắp bảo dưỡng, nếu gắn Encoder lệch trục hoặc không đúng khe định vị, tín hiệu trả về sẽ sai lệch.

3. Dấu hiệu nhận biết Servo INVT DA200 bị lỗi Encoder

3.1. Mã lỗi hiển thị trên driver

Driver servo INVT DA200 thường hiển thị mã lỗi (Alarm Code) khi gặp sự cố. Các lỗi liên quan Encoder có thể là:

AL.003 – Encoder feedback error

AL.004 – Encoder communication error

AL.005 – Encoder disconnection

3.2. Động cơ không khởi động được

Khi bật nguồn, động cơ chỉ rung nhẹ hoặc không quay, driver báo lỗi ngay.

3.3. Chuyển động không ổn định

Động cơ rung, giật hoặc di chuyển sai vị trí, không đúng lệnh điều khiển.

3.4. Mất đồng bộ với hệ thống

Trong các máy CNC hoặc dây chuyền, trục servo bị lỗi Encoder có thể làm hỏng cả quy trình gia công hoặc sản xuất.

4. Quy trình sửa chữa động cơ Servo INVT DA200 lỗi liên quan Encoder

Việc sửa chữa đòi hỏi thiết bị đo kiểm chuyên dụng và kỹ thuật viên có kinh nghiệm. Dưới đây là quy trình tổng quát:

4.1. Bước 1 – Xác định mã lỗi

Kiểm tra màn hình driver để lấy mã lỗi cụ thể.

Tham khảo tài liệu hướng dẫn INVT DA200 để hiểu nguyên nhân.

4.2. Bước 2 – Kiểm tra kết nối dây Encoder

Tắt nguồn hoàn toàn.

Kiểm tra đầu cắm, vệ sinh nếu bị oxy hóa.

Dùng đồng hồ đo thông mạch để kiểm tra từng sợi dây.

4.3. Bước 3 – Đo tín hiệu Encoder

Sử dụng oscilloscope để quan sát dạng sóng A, B, Z.

Kiểm tra nguồn cấp 5V cho Encoder.

Nếu dạng sóng bất thường hoặc mất tín hiệu → Encoder hỏng.

4.4. Bước 4 – Kiểm tra cơ khí

Tháo Encoder khỏi trục động cơ.

Kiểm tra trục Encoder có bị kẹt, vỡ, hoặc lệch tâm không.

Vệ sinh sạch sẽ, bôi trơn nhẹ (nếu loại Encoder cho phép).

4.5. Bước 5 – Thay thế hoặc sửa Encoder

Nếu chỉ hỏng cáp → thay cáp mới.

Nếu phần tử quang/từ bên trong hỏng → thay Encoder đúng mã, đúng chuẩn.

Căn chỉnh vị trí lắp để tín hiệu chuẩn.

4.6. Bước 6 – Cấu hình lại driver

Sau khi thay Encoder, cần cài đặt lại tham số trên driver INVT DA200 để nhận đúng loại Encoder.

Thực hiện auto-tuning để tối ưu chuyển động.

5. Lưu ý khi sửa chữa Servo INVT DA200 lỗi Encoder

Không cắm/rút cáp khi thiết bị đang có điện – dễ gây hỏng driver.

Sử dụng cáp Encoder chống nhiễu, có lớp shield nối đất.

Chỉ dùng Encoder chính hãng hoặc tương thích 100%.

Ghi lại toàn bộ tham số driver trước khi reset.

Nếu không chắc chắn nguyên nhân, nên gửi tới trung tâm sửa chữa chuyên nghiệp.

6. Dịch vụ sửa chữa Servo INVT DA200 lỗi Encoder chuyên nghiệp

Chúng tôi cung cấp dịch vụ sửa chữa động cơ Servo INVT DA200 lỗi liên quan Encoder với quy trình chuyên sâu:

Kiểm tra và báo giá miễn phí.

Thay cáp, giắc, Encoder mới.

Căn chỉnh, hiệu chuẩn và test tải thực tế.

Bảo hành sau sửa từ 3 – 6 tháng.

Hỗ trợ tận nơi cho nhà máy.

Với đội ngũ kỹ sư hơn 10 năm kinh nghiệm, chúng tôi đã xử lý thành công hàng trăm ca lỗi Encoder trên dòng INVT DA200.

7. Cách phòng tránh lỗi Encoder trên Servo INVT DA200

Bảo trì định kỳ: kiểm tra dây cáp, vệ sinh đầu nối mỗi 6 tháng.

Tránh rung động mạnh: lắp đặt chắc chắn động cơ và Encoder.

Bố trí dây hợp lý: tránh song song với dây nguồn công suất lớn.

Chống bụi, chống ẩm: dùng hộp che hoặc môi trường kín.

Khởi động đúng trình tự: tránh xung điện đột ngột.

8. Kết luận

Lỗi Encoder trên động cơ Servo INVT DA200 là sự cố phổ biến nhưng hoàn toàn có thể sửa chữa nếu xác định đúng nguyên nhân và xử lý kịp thời.
Việc hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình kiểm tra giúp giảm thời gian dừng máy, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị.

Nếu bạn không có thiết bị đo kiểm chuyên dụng, hãy liên hệ đơn vị sửa chữa servo uy tín để đảm bảo an toàn và hiệu quả.

9. Câu hỏi thường gặp (FAQ)

Q1: Lỗi Encoder trên INVT DA200 có thể tự sửa được không?
A: Nếu chỉ là lỏng giắc hoặc đứt dây, bạn có thể tự khắc phục. Nhưng nếu Encoder hỏng phần tử bên trong, cần kỹ thuật viên chuyên nghiệp.

Q2: Có thể thay Encoder khác hãng cho INVT DA200 không?
A: Có, nhưng phải đảm bảo thông số điện và cơ khí tương thích 100%.

Q3: Thời gian sửa lỗi Encoder mất bao lâu?
A: Thông thường từ 1 – 3 giờ, tùy mức độ hỏng hóc và có sẵn linh kiện hay không.

Q4: Lỗi Encoder có ảnh hưởng tới driver không?
A: Nếu tín hiệu sai hoặc chập lâu ngày, driver có thể bị hỏng mạch nhận tín hiệu.

Q5: Dây Encoder nên dài tối đa bao nhiêu?
A: Tốt nhất không quá 20m để đảm bảo tín hiệu ổn định, nếu dài hơn cần bộ khuếch đại.
