Sữa chữa thay thế encoder cho động cơ servo Panasonic MDME202G1G lỗi encoder

Trong ngành tự động hóa công nghiệp, servo motor đóng vai trò rất quan trọng trong việc điều khiển vị trí, tốc độ và mô men xoắn với độ chính xác cao. Tuy nhiên, bất kể thiết bị nào cũng có thể gặp trục trặc sau thời gian vận hành. Trong số các lỗi phổ biến của servo, lỗi encoder là một trong những vấn đề gây nhiều phiền toái, vì nó ảnh hưởng trực tiếp đến khả năng định vị, phản hồi vị trí và hoạt động chính xác của hệ thống.

Bài viết này sẽ tập trung vào trường hợp cụ thể: servo Panasonic MDME202G1G (dòng Minas A5 / A5II) gặp lỗi encoder — mô tả nguyên nhân, cách kiểm tra, quy trình sửa chữa hoặc thay thế encoder, các lưu ý kỹ thuật và đảm bảo hậu mãi. Nếu bạn đang tìm hướng dẫn hoặc nội dung để đăng lên website sửa chữa servo, bài viết này là tài liệu tham khảo rất phù hợp.

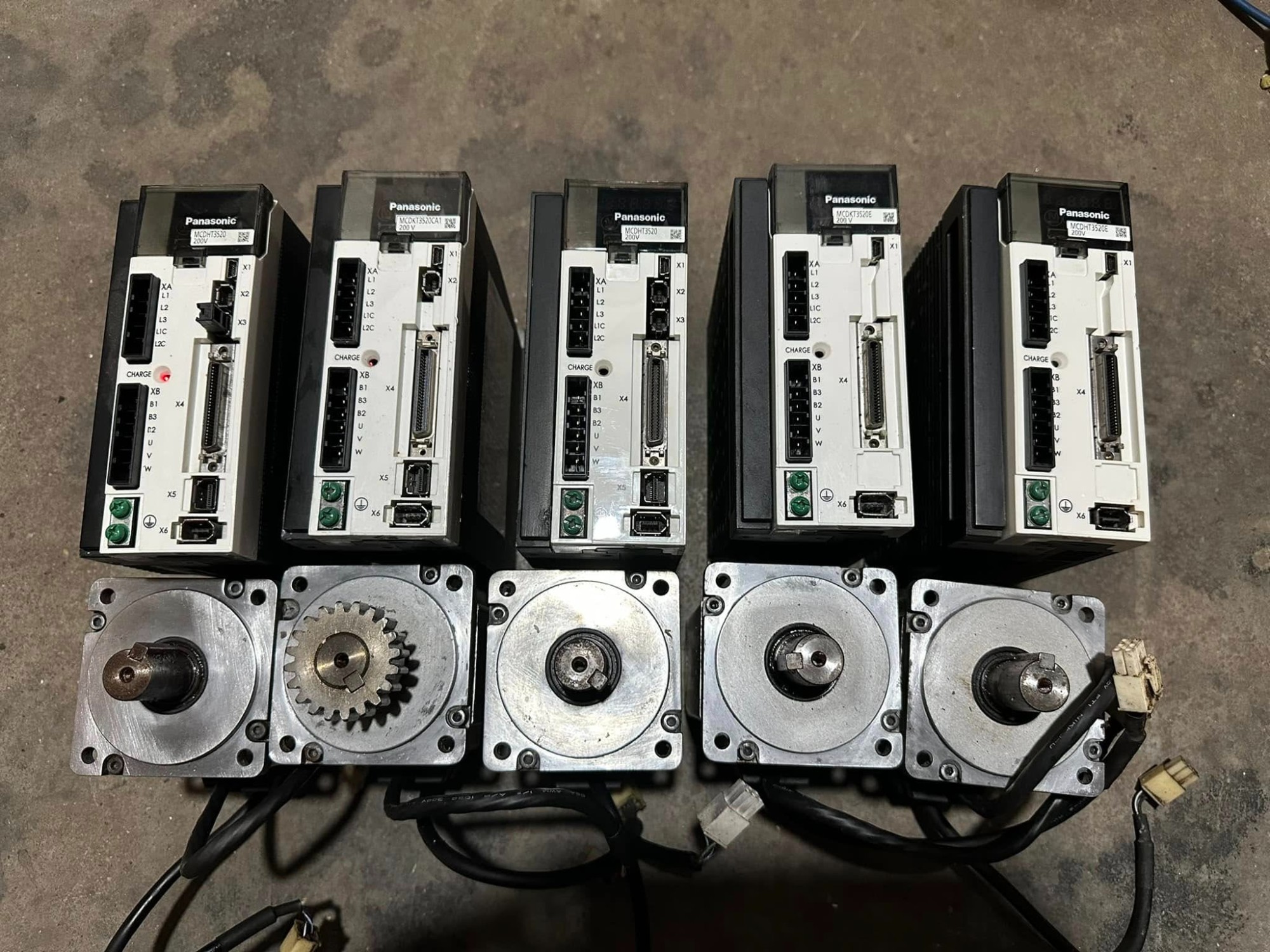

Giới thiệu về servo Panasonic MDME202G1G và encoder

Thông số cơ bản của MDME202G1G

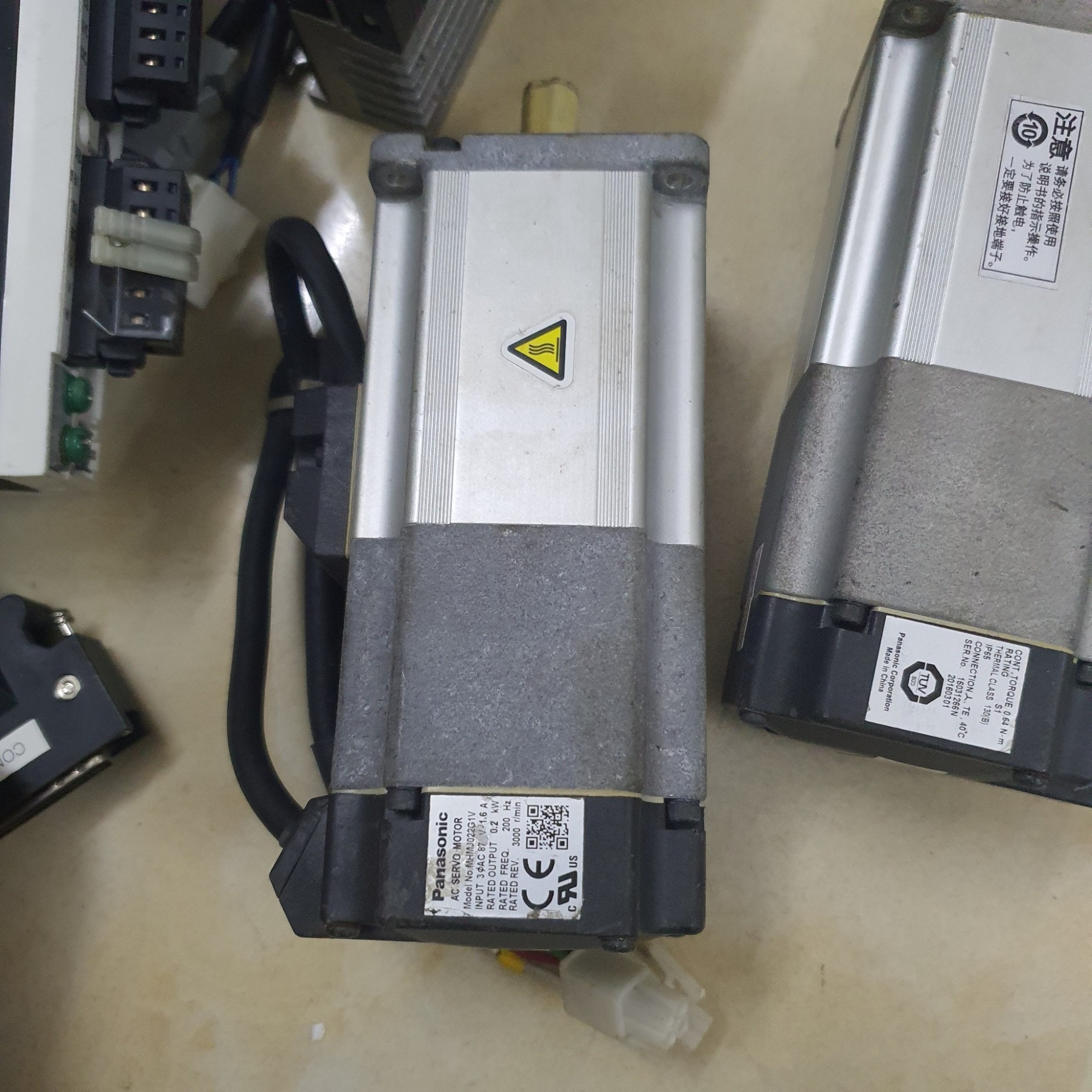

Servo Panasonic MDME202G1G nằm trong dòng servo Minas A5 / A5II, là dòng servo phổ biến được sử dụng trong các hệ thống CNC, máy ép nhựa, máy dập, máy in, máy gia công chính xác.

Một số thông số nổi bật:

• Công suất: ~ 2,0 kW

• Tốc độ định mức: 2.000 vòng/phút

• Encoder: incremental, độ phân giải cao (20 bit)

• Cấu tạo cốt có rãnh then, không có thắng, có seal chống dầu

Encoder của servo này thường là loại incremental, dùng để phản hồi vị trí tức thời (pulse) cho bộ điều khiển (servo driver). Nếu encoder hư hoặc tín hiệu encoder không ổn định sẽ dẫn đến báo lỗi, mất vị trí, hoặc hoạt động không chính xác.

Vai trò của encoder trong servo motor

Encoder là thiết bị cảm biến quay, có nhiệm vụ đo góc quay hoặc số xung quay, sau đó gửi tín hiệu điện (xung, tín hiệu tương tự hoặc số) về bộ điều khiển. Trong servo system, encoder giúp:

1. Phản hồi vị trí (position feedback): Khi động cơ quay, encoder phát ra xung tương ứng với góc quay thực tế, so sánh với tín hiệu mong muốn để điều khiển động cơ về đúng vị trí.

2. Đảm bảo độ chính xác cao: Nếu encoder có độ phân giải cao (ví dụ 20 bit), servo có thể định vị và điều khiển rất chính xác, phù hợp cho ứng dụng gia công, định vị, robot, máy CNC.

3. Duy trì ổn định hệ thống: Khi có dao động, nhiễu, hoặc áp lực tải thay đổi, hệ thống điều khiển sẽ phản hồi nhanh để sửa lỗi, giữ hệ thống ổn định.

4. Phát hiện sự cố: Nếu tín hiệu encoder mất, nhiễu hoặc sai lệch lớn, driver sẽ báo lỗi và ngắt servo để tránh va chạm hoặc hỏng hóc.

Vì vậy, khi encoder hỏng hoặc mất tín hiệu tốt, servo gần như không thể hoạt động đúng chức năng.

Các triệu chứng và nguyên nhân lỗi encoder trên MDME202G1G

Triệu chứng khi encoder bị lỗi

Dưới đây là những dấu hiệu phổ biến khi servo MDME202G1G gặp lỗi encoder:

• Driver hiển thị mã lỗi liên quan encoder (ERR21, ERR23, ERR24…)

• Servo mất phản hồi vị trí, không quay hoặc quay lung tung

• Servo ở trạng thái “servo OFF” hoặc không bật được servo ON

• Máy chạy giật, rung khi chuyển động hoặc dừng lại không ổn định

• Sai số vị trí lớn, không đạt vị trí mong muốn

• Có tiếng “kêu” bất thường từ motor khi quay

• Hiện tượng nhảy mã, dao động tốc độ hoặc không nhận được xung từ encoder

Các lỗi mã điển hình mà các dịch vụ sửa servo Panasonic hay gặp là: ERR21 (lỗi truyền thông encoder), ERR23 (lỗi dữ liệu từ encoder), ERR24 (lỗi sai lệch vị trí) … catec.vn+1

Nguyên nhân có thể gây lỗi encoder

Encoder có thể hỏng hoặc tín hiệu bị ảnh hưởng bởi nhiều nguyên nhân khác nhau. Dưới đây là các nguyên nhân phổ biến:

Việc xác định nguyên nhân cụ thể là bước đầu tiên và quan trọng để sửa chữa đúng hướng, tránh thay linh kiện dư thừa.

Quy trình kiểm tra và chẩn đoán lỗi encoder

Trước khi đi vào thay thế hoặc sửa chữa, bạn cần thực hiện quy trình kiểm tra, chẩn đoán để xác định đúng chỗ hư. Dưới đây là các bước chi tiết:

Bước 1: Kiểm tra kết nối bên ngoài

• Kiểm tra cáp encoder và đầu nối

  • Quan sát bên ngoài xem dây cáp encoder có bị đứt, bị hở vỏ, bị gãy, nếp gấp mạnh, bị chuột cắn hay không.

  • Rút đầu nối encoder (nối motor ↔ driver), kiểm tra các chân (pins) xem có bị oxy hóa, lỏng, bị bẻ cong.

  • Sử dụng đồng hồ đo điện trở giữa các dây tín hiệu encoder (A, B, Z hoặc tương ứng) để đảm bảo không bị đứt hoặc chạm mát.

• Kiểm tra continuity (liên tục)
  Dùng đồng hồ đo Ohm để kiểm tra xem tín hiệu từ motor đến driver có thông mạch không (bạn phải tra sơ đồ dây động cơ— thường nhà sản xuất có cung cấp). Nếu có dây bị đứt, tức thì cần sửa dây hoặc thay cáp.

• Kiểm tra nhiễu – chống nhiễu
  Kiểm tra xem cáp encoder có bị đặt cạnh dây nguồn lớn, dây tín hiệu mạnh, cáp xoắn … Nếu cáp bị đặt gần nguồn có thể gây nhiễu. Thêm shield (tấm che), nối đất (ground) đúng cách.

Bước 2: Kiểm tra tín hiệu đầu vào encoder

• Sử dụng oscilloscope (dao động ký điện tử)
  Kết nối đầu dò oscope vào các chân tín hiệu (A, B, Z) để quan sát sóng xung khi motor quay chậm (manual). Sóng xung A & B phải có dạng hình sin hoặc hình vuông (tùy loại encoder) và chênh pha 90° ± một sai số nhỏ. Nếu sóng xung bị méo, mất giai đoạn, hoặc mất hoàn toàn, có thể encoder hỏng hoặc tín hiệu bị nhiễu.

• Thử quay bằng tay
  Nếu motor có thể xoay tay nhẹ nhàng (nếu không có thắng), quay trục một vòng chậm và quan sát tín hiệu xung. Nếu không có xung hoặc xung không ổn định → vấn đề ở encoder.

• So sánh với tín hiệu chuẩn
  Nếu có mô tả kỹ thuật từ nhà sản xuất, bạn có thể so sánh tần số xung, biên độ, điện áp của tín hiệu A, B, Z với thông số chuẩn. Nếu vượt sai số lớn → encoder hỏng.

Bước 3: Kiểm tra bên trong motor / tháo vỏ motor

Nếu các kiểm tra bên ngoài vẫn chưa xác định được lỗi, bạn cần mở motor để kiểm tra phần cơ khí và phần mạch encoder:

• Tháo nắp bảo vệ phía sau motor (nắp encoder)
  Tùy vào thiết kế, thường motor servo có phần nắp (cover) nơi đặt bộ encoder và bảng mạch liên quan. Tháo ra cẩn thận, đảm bảo không làm bẩn hoặc hư phần rotor-stator.

• Kiểm tra đĩa encoder
  Nếu là loại đĩa quang (optical disk), kiểm tra xem có vết xước, bụi bẩn, bám bụi, có lớp hấp thụ ánh sáng bị hỏng hay không. Vệ sinh nếu cần (dùng khí nén sạch, gió khô, không dùng dung môi mạnh).

• Kiểm tra board mạch encoder
  Quan sát mạch xem có linh kiện cháy, mạch bị nứt, tụ điện bị phồng, mối hàn bị nứt hoặc vỡ. Dùng kính lúp kiểm tra chi tiết. Nếu linh kiện bị hỏng, có thể thay linh kiện (IC, diode, tụ…).

• Kiểm tra trục động cơ và vòng bi
  Nếu vòng bi bị hỏng, trục lệch, lắc, quay không ổn định, đĩa encoder có thể bị rung theo trục, dẫn đến tín hiệu encoder không ổn. Nếu phát hiện vòng bi hỏng, cần thay vòng bi trước khi lắp lại encoder.

• Kiểm tra khe hở giữa đĩa encoder và đầu đọc
  Nếu khe hở không đúng quy định (quá gần hoặc quá xa), cảm biến sẽ không đọc chính xác tín hiệu. Cần điều chỉnh khe hở theo thông số nhà sản xuất.

Sau khi kiểm tra kỹ, bạn sẽ biết được:

• Lỗi do dây, đầu nối hoặc nhiễu → cần sửa dây, đấu nối lại, chống nhiễu

• Lỗi do mạch encoder bên trong → cần sửa hoặc thay board encoder

• Lỗi do đĩa quang / cảm biến ánh sáng → cần thay đĩa hoặc module đọc ánh sáng

• Lỗi cơ khí (vòng bi, lệch trục) → cần thay vòng bi, sửa trục

Khi đã xác định được lỗi, bước tiếp theo là tiến hành sửa chữa hoặc thay encoder mới.

Quy trình sửa chữa / thay thế encoder cho MDME202G1G

Dưới đây là hướng dẫn từng bước để sửa hoặc thay encoder cho servo Panasonic MDME202G1G (hoặc tương tự). Bạn cần có kỹ thuật, dụng cụ phù hợp và kinh nghiệm để đảm bảo hiệu quả.

Chuẩn bị dụng cụ và linh kiện cần thiết

Trước khi bắt tay vào sửa, cần chuẩn bị:

• Bộ dụng cụ tháo lắp (vặn ốc, tuốc-nơ-vít, mỏ kẹp, kìm nhọn,…)

• Kính lúp, đèn chiếu sáng, đèn pin nhỏ

• Đồng hồ đo (multimeter), oscilloscope

• Bơm khí nén, đầu thổi gió khô

• Súng hơi (nếu cần)

• Dung dịch vệ sinh (isopropyl alcohol 99 %, dung dịch sạch, không tạp chất)

• Bảng mạch encoder thay thế (board mới, tương thích)

• Đĩa encoder (nếu loại quang) thay mới

• Dây cáp encoder mới (nếu cần)

• Seal, vòng đệm, ốc vít thay thế

• Paste tản nhiệt (nếu có phần tản nhiệt quanh board)

• Găng tay chống tĩnh điện, dây nối đất (ESD protection)

Đồng thời, bạn nên có tài liệu kỹ thuật, sơ đồ nối dây của MDME202G1G để tra tín hiệu, sơ đồ board encoder nếu có — giúp thao tác chính xác.

Tháo motor và tiếp cận encoder

1. Ngắt toàn bộ nguồn
   Trước khi xử lý bất kỳ phần nào, đảm bảo servo driver và motor được ngắt nguồn điện hoàn toàn để tránh tai nạn hoặc hư hỏng linh kiện.

2. Ghi nhớ vị trí kết nối & đánh dấu
   Trước khi tháo dây, bạn nên đánh dấu vị trí kết nối dây encoder (A, B, Z …) và vị trí đầu nối để dễ lắp lại đúng chiều.

3. Tháo nắp sau của motor
   Thường motor có nắp sau bảo vệ phần encoder. Tháo các ốc giữ nắp, cẩn thận không làm trầy rotor hoặc stator.

4. Tháo board encoder / module đọc
   Khi mở nắp, bạn sẽ nhìn thấy board encoder hoặc module đọc xung, bộ cảm biến, đĩa encoder. Lưu ý tháo theo đúng trình tự, giữ lại ốc vít, miếng đệm, keo cố định (nếu có).

5. Tháo đĩa encoder (nếu cần)
   Nếu loại đĩa quang, tháo đĩa encoder ra, đặt lên môi trường sạch (ngăn bụi). Kiểm tra mặt đĩa xem có trầy xước, bụi, nứt.

Sửa hoặc thay thế linh kiện encoder

Tùy theo kết quả chẩn đoán, bạn có thể sửa hoặc thay mới như sau:

Trường hợp cáp / đầu nối lỗi

• Nếu kiểm tra thấy dây đứt hoặc đầu nối lỏng, tiến hành thay cáp mới hoặc hàn lại đầu nối.

• Đảm bảo dây cáp có bọc chống nhiễu, shield, và đặt cách xa dây nguồn mạnh.

• Khi lắp lại, đảm bảo không kéo căng cáp, không xoắn nhiều, có khoảng cách hợp lý với các phần phát nhiễu.

Trường hợp board encoder bị hỏng

• Nếu board encoder có linh kiện hỏng (IC, diode, transistor, tụ…) bạn có thể thay linh kiện tương đương chất lượng tốt.

• Nếu không thể sửa linh kiện rời, nên thay board encoder mới tương thích.

• Trước khi lắp board mới, kiểm tra kỹ các điểm hàn, mối hàn, đường mạch; đảm bảo không chập chỗ nào.

Trường hợp đĩa encoder bị hỏng

• Nếu đĩa quang bị trầy hoặc bám bụi không thể sửa, cần thay đĩa mới đúng loại, đúng độ phân giải.

• Khi lắp đĩa mới, cần đặt đúng vị trí và khe hở so với đầu đọc (áp dụng thông số kỹ thuật).

• Sau khi lắp đĩa, kiểm tra lại sóng xung với oscilloscope để đảm bảo tín hiệu lành lặn.

Trường hợp lỗi cơ khí (vòng bi, lệch trục)

• Nếu vòng bi hỏng, thay vòng bi đúng loại (kích thước, độ cứng, độ chính xác).

• Nếu trục bị lệch, nếu có thể, gia công lại, chỉnh trục cho đúng tâm quay.

• Sau khi sửa vòng bi hoặc trục, lắp lại encoder và kiểm tra khe hở, độ ổn định khi quay.

Lắp lại và kiểm tra sau sửa

1. Lắp board, đĩa, nắp sau
   Lắp lại các phần đã tháo, siết ốc đúng lực, đặt miếng đệm và seal nếu có.

2. Kết nối dây encoder mới / đã sửa
   Gắn lại cáp encoder vào driver theo ký hiệu (A, B, Z) đúng thứ tự.

3. Kiểm tra tín hiệu xung
   Dùng oscilloscope quan sát tín hiệu A, B, Z khi motor quay chậm thử nghiệm. Nếu tín hiệu sạch, pha đúng, biên độ ổn → bước tiếp theo.

4. Kiểm tra thử chế độ servo ON
   Cấp nguồn driver, cài đặt servo ON, thực hiện lệnh quay chậm, xem motor có đáp ứng chính xác không, không bị báo lỗi encoder.

5. Kiểm tra sai số và test tải nhẹ
   Bạn nên chạy thử servo trong điều kiện tải nhẹ, kiểm tra xem có sai số vị trí, rung giật, báo lỗi nào xuất hiện hay không.

6. Chạy thử áp dụng thực tế
   Cuối cùng, đưa motor vào hệ thống thực tế (máy CNC, máy ép, máy dập…), chạy thử lệnh định vị, động tác thực tế để kiểm tra độ ổn định.

Những điểm cần lưu ý & mẹo khi sửa encoder

Khi thực hiện sửa hoặc thay encoder, bạn cần chú ý một số lưu ý quan trọng để tăng tuổi thọ và độ ổn định:

• Chống tĩnh điện (ESD): Board encoder và linh kiện mạch rất nhạy với tĩnh điện. Luôn đeo găng tay chống ESD và nối đất người dùng khi thao tác.

• Vệ sinh sạch sẽ: Bụi, mạt kim loại, dầu mỡ là kẻ thù của encoder. Sử dụng khí nén khô và dung dịch isopropyl để lau board, đĩa, đầu đọc.

• Điều chỉnh khe hở đúng thông số: Khe hở giữa đĩa và đầu đọc thường rất nhỏ, nếu quá gần sẽ va chạm, quá xa sẽ đọc không chính xác.

• Không uốn gập mạnh cáp encoder: Dây nhiễu hoặc gập nhiều lần có thể làm đứt sợi bên trong.

• Shield / che chắn cáp: Khi dây encoder kéo qua vùng có điện từ mạnh, nên đặt shield hoặc tách đường tín hiệu ra để giảm nhiễu.

• Kiểm tra định kỳ: Sau khi sửa, bạn nên kiểm tra định kỳ tín hiệu encoder và tình trạng cơ khí để phát hiện sớm hư hỏng.

• Thay linh kiện đúng loại: Khi thay board hoặc đĩa encoder, chọn loại tương thích (cùng bước xung, độ phân giải, điện áp tín hiệu) để đảm bảo tương thích với driver servo.

• Đánh dấu điểm zero / vị trí gốc: Khi lắp lại, nếu servo có đặt vị trí gốc (home), cần đảm bảo encoder đặt đúng vị trí zero để tránh sai lệch.

Kinh nghiệm thực tế & lời khuyên từ dịch vụ sửa servo

Dưới đây là những kinh nghiệm hữu ích rút ra từ các đơn vị sửa servo Panasonic:

• Nhiều trường hợp, không phải encoder bị hỏng hoàn toàn, mà dây kết nối bị đứt hoặc tiếp xúc kém — nên kiểm tra phần dây trước khi mở motor.

• Một số lỗi mã lỗi encoder có thể do driver, không phải motor — do đó nếu có điều kiện, bạn nên đổi thử driver để kiểm tra.

• Bảo hành sửa encoder từ 3–6 tháng là cần thiết, vì sau sửa có thể có lỗi phát sinh do điều kiện môi trường.

• Nên dùng linh kiện chính hãng nếu có thể, hoặc từ nhà cung cấp uy tín để tránh lỗi lắp ráp, tương thích.

• Khi sửa servo Panasonic, có thể gặp nhiều mã lỗi khác nhau, và đôi khi lỗi encoder chỉ là phần ngọn — có thể do nhiễu nguồn, sai điện áp, hoặc lỗi driver lan sang.

• Đối với servo cỡ lớn hoặc có tải cao, việc căn chỉnh trục và vòng bi cực kỳ quan trọng để tránh rung gây lỗi encoder.

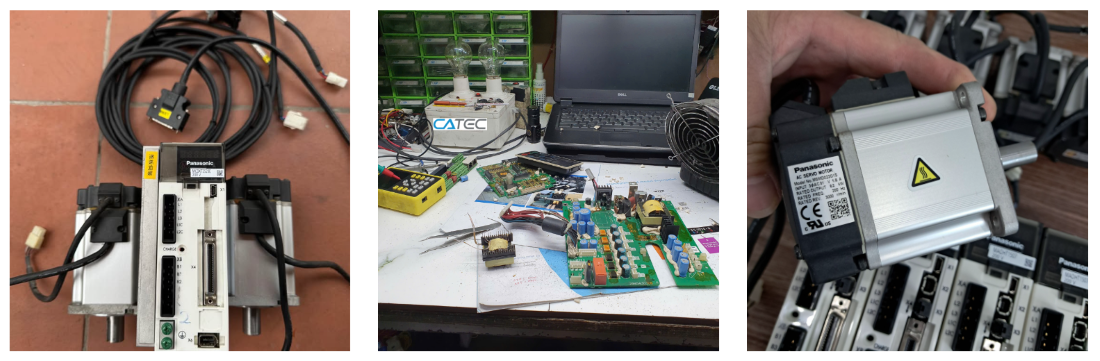

CATEC chuyên sửa chữa servo các hãng sau: Sửa Servo Yaskawa, Sửa Servo Delta, Sửa Servo Panasonic, Sửa Servo Sanyo Denki, Sửa Servo Sửa Servo Mitsubishi, Sửa ServoTeco, Sửa Servo Shihlin, Sửa Servo Lyang, Sửa Servo Kinco, Sửa Servo Sim ens, Sửa Servo Allen bradley, Sửa Servo Omron, Sửa Servo Fuji, Sửa Servo Lenze, Sửa Servo Danfoss, sửa Servo toshiba, Sửa Servo packer, sửa servo Vexta, Sửa Servo Fanuc, Sửa Servo Emerson…. và Linh kiện sửa chữa có sẵn chẩn đoán lỗi và sửa chữa khắc phục nhanh nhất cho Quý khách hàng. Các trường hợp Servo báo lỗi phổ biến gồm có gồm có Hư hỏng động cơ Servo( hư ổ bi, bạc đạn, Hư Encosder), Hư hỏng Driver( hư board nguồn, Board điều khiển, báo lỗi EProm)
