Sửa PLC Allen-Bradley Lỗi Chip CPU Nhanh Chóng - Linh Kiện Allen-Bradley 100% Chính Hãng
Trong hệ thống tự động hóa công nghiệp, PLC Allen-Bradley luôn được xem là một trong những thiết bị điều khiển mạnh mẽ, ổn định và bền bỉ nhất. Tuy nhiên, sau thời gian dài vận hành hoặc do các tác động môi trường, nhiều bộ PLC – đặc biệt là các dòng CompactLogix, ControlLogix hay MicroLogix – có thể gặp sự cố liên quan đến chip CPU, dẫn đến lỗi treo hệ thống, mất kết nối hoặc dừng toàn bộ dây chuyền sản xuất.
Việc sửa PLC Allen-Bradley lỗi chip CPU đòi hỏi kỹ thuật chuyên sâu, thiết bị chuẩn đoán hiện đại và linh kiện thay thế 100% chính hãng để đảm bảo PLC hoạt động bền bỉ và an toàn. Bài viết này sẽ giúp bạn hiểu rõ nguyên nhân, dấu hiệu nhận biết, quy trình sửa chữa chuyên nghiệp và lý do nên chọn linh kiện chính hãng cho PLC Allen-Bradley.
1. Sửa PLC Allen-Bradley và vai trò của chip CPU
PLC Allen-Bradley (thuộc thương hiệu Rockwell Automation – Mỹ) nổi tiếng trong các ngành:
-
Tự động hóa nhà máy
-
Dây chuyền đóng gói
-
Sản xuất linh kiện điện tử
-
Thực phẩm – đồ uống
-
Hệ thống xử lý nước
-
Điều khiển robot công nghiệp
Trong cấu trúc của PLC, CPU chính là “bộ não” – nơi xử lý toàn bộ thuật toán, chương trình điều khiển, trao đổi dữ liệu và quản lý tín hiệu vào/ra.
Nếu CPU của PLC gặp trục trặc, toàn bộ hệ thống có thể:
-
Ngừng hoạt động đột ngột
-
Mất tín hiệu với HMI hoặc SCADA
-
Không điều khiển được các module đầu vào/ra
-
Báo lỗi liên tục trên màn hình hoặc đèn trạng thái
Do đó, khắc phục lỗi chip CPU là một trong những hạng mục quan trọng nhất khi sửa PLC Allen-Bradley.
2. Dấu hiệu PLC Allen-Bradley bị lỗi chip CPU
Tùy dòng PLC mà biểu hiện lỗi có thể khác nhau, nhưng nhìn chung, khi chip CPU gặp vấn đề, bạn thường thấy:
2.1. Sửa PLC Allen-Bradley Đèn LED CPU báo lỗi
-
Hiển thị FAULT, ERR, CPU ERROR hoặc nháy đỏ liên tục
-
Sau khi reset vẫn không vào RUN
2.2. Sửa PLC không thể tải/chạy chương trình
-
RSLogix hoặc Studio 5000 báo lỗi khi download/upload
-
Không cho phép chạy chương trình dù I/O vẫn nhận tín hiệu
2.3. Sửa PLC mất kết nối với máy tính hoặc mạng công nghiệp
-
Không kết nối được qua Ethernet/IP, DH+, Serial, USB
-
Mất kết nối với HMI PanelView, biến tần PowerFlex, hoặc các module khác
2.4. Sửa PLC tự khởi động lại liên tục
Đây là hiện tượng phổ biến khi CPU quá nhiệt hoặc vùng nhớ của chip bị lỗi.
2.5. Không nhận các module I/O hoặc báo lỗi module
Điều này cho thấy CPU không còn khả năng giao tiếp với bus nội bộ.
2.6. Sửa PLC Allen-Bradley Lỗi CRC, lỗi bộ nhớ Flash/EEPROM
Kỹ thuật kiểm tra bằng phần mềm sẽ phát hiện lỗi này trong Diagnostics.
3. Nguyên nhân PLC Allen-Bradley lỗi chip CPU
3.1. Nhiệt độ cao và môi trường khắc nghiệt
Nhiệt độ trong tủ điện vượt ngưỡng 40–55°C dễ làm CPU suy giảm chất lượng, chập mạch hoặc chết chip.
3.2. Nguồn cấp không ổn định
Sụt áp, nhiễu điện từ, dòng ngược hoặc nguồn kém chất lượng làm hỏng mạch nguồn cấp cho CPU.
3.3. Tuổi thọ linh kiện
PLC vận hành liên tục 8–10 năm có khả năng hao mòn linh kiện trong CPU.
3.4. Tác động vật lý hoặc ẩm ướt
Nước, hơi dầu, hóa chất, bụi kim loại có thể khiến CPU bị oxy hóa, chập đường mạch.
3.5. Lỗi do firmware hoặc bị ghi đè dữ liệu
Một số trường hợp update firmware bị lỗi cũng khiến CPU hỏng chip hoặc flash.
4. Quy trình sửa PLC Allen-Bradley lỗi chip CPU chuyên nghiệp
Một quy trình sửa PLC đúng chuẩn cần đảm bảo khoa học – an toàn – chính xác. Dưới đây là quy trình đang được nhiều trung tâm kỹ thuật chuyên nghiệp áp dụng:
4.1. Kiểm tra sơ bộ và đánh giá hiện trạng
-
Kiểm tra tình trạng bên ngoài của PLC
-
Ghi nhận thông tin lỗi từ khách hàng
-
Kiểm tra đèn báo trạng thái và log lỗi
4.2. Kiểm tra bằng thiết bị chẩn đoán chuyên dụng
Phân tích bằng:
-
Oscilloscope
-
Công cụ phân tích dữ liệu CPU
-
Soft Diagnostic trong Studio 5000 hoặc RSLogix
Kỹ thuật sẽ phát hiện lỗi ở mức:
-
Flash/EEPROM
-
Bus CPU
-
Mạch nguồn CPU
-
IC xử lý trung tâm

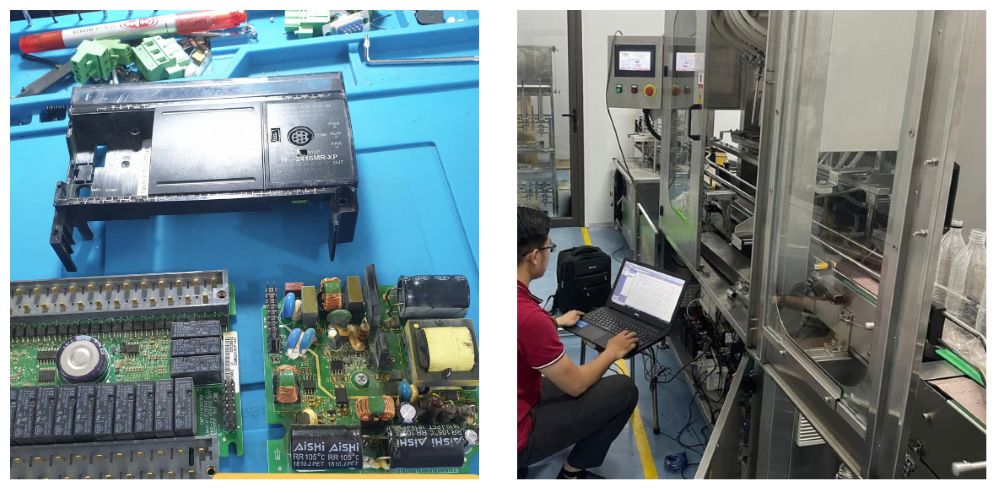

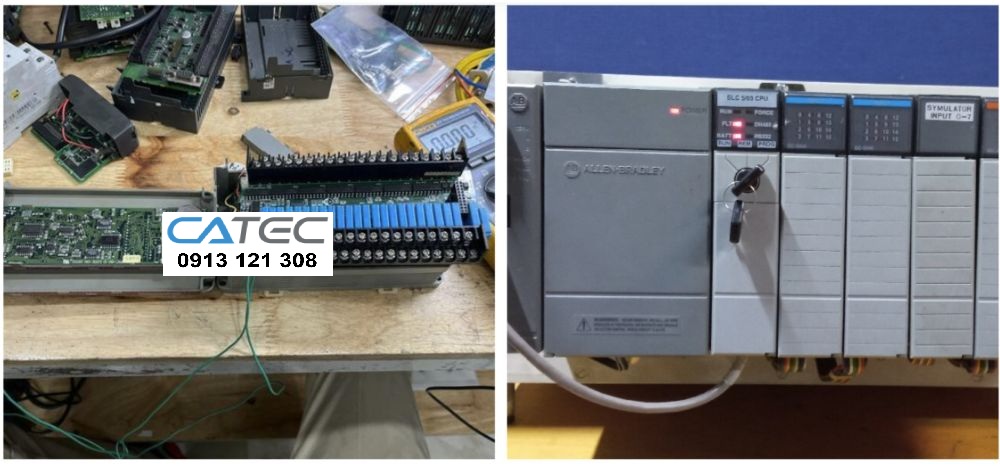

4.3. Tháo và kiểm tra bo mạch CPU
-
Kiểm tra chip điều khiển, IC dao động
-
Kiểm tra đường mạch, tụ lọc, trở, cổng giao tiếp
-
Đo kiểm nhiệt độ khi CPU hoạt động
4.4. Thay thế chip CPU hoặc các linh kiện liên quan
Sử dụng chip CPU chính hãng Allen-Bradley hoặc linh kiện Rockwell tương thích chuẩn để đảm bảo:
-
Tốc độ xử lý đúng tiêu chuẩn
-
Giảm lỗi treo CPU
-
Độ bền lâu dài
4.5. Nạp lại firmware và kiểm thử chương trình
-
Cài firmware chuẩn
-
Kiểm tra tương thích module I/O
-
Chạy mô phỏng tải trước khi test thực tế
4.6. Test tải thực tế 48–72 giờ
PLC được chạy liên tục trong môi trường mô phỏng để đảm bảo ổn định tuyệt đối trước khi bàn giao.
4.7. Bàn giao & hướng dẫn sử dụng
-
Báo cáo chi tiết lỗi
-
Khuyến nghị bảo trì định kỳ
-
Cài đặt lại tham số mạng nếu cần
5. Lý do cần dùng linh kiện Allen-Bradley 100% chính hãng
Việc thay linh kiện không rõ nguồn gốc cho PLC Allen-Bradley gây ra nhiều rủi ro:
-
Lỗi CPU quay lại sau vài tuần
-
PLC treo ngẫu nhiên, gây dừng dây chuyền
-
Giảm tuổi thọ module I/O đi kèm
-
Mất bảo hành hoặc không tương thích firmware
Ngược lại, linh kiện chính hãng mang đến:
✔ Độ ổn định tuyệt đối
Chip xử lý, tụ nguồn, IC dao động đều đạt chuẩn Rockwell Automation.
✔ Tương thích 100%
Đặc biệt là các dòng CPU CompactLogix L3x, L4x, ControlLogix 1756, Micro850.
✔ Đảm bảo tốc độ xử lý & độ nhạy tín hiệu
Duy trì hiệu suất ban đầu của PLC.
✔ Độ bền gấp 2–3 lần linh kiện ngoài
Kháng nhiễu tốt – cực kỳ quan trọng trong môi trường công nghiệp.
✔ An toàn hệ thống & bảo vệ thiết bị kèm theo
Giảm nguy cơ cháy nổ, chập điện và hỏng đồng loạt các module khác.
6. Những dòng PLC Allen-Bradley thường gặp lỗi chip CPU
Dưới đây là những dòng PLC có tỉ lệ lỗi CPU cao do vận hành lâu năm:

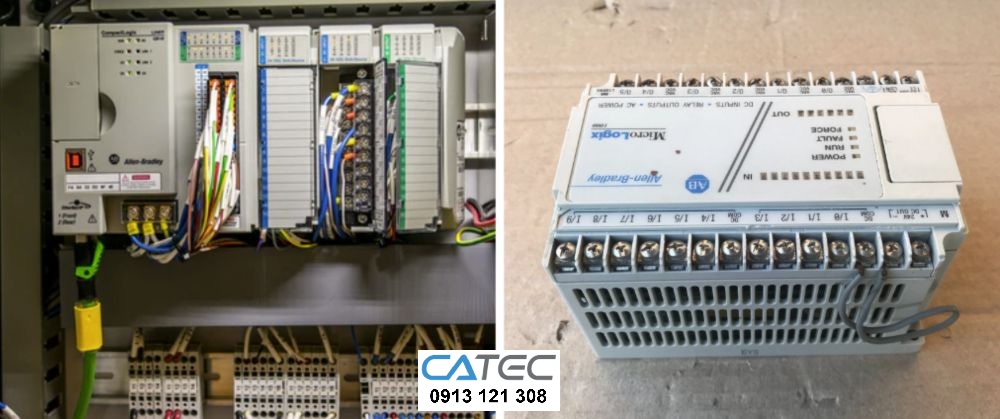

6.1. Sửa PLC Allen-Bradley PLC CompactLogix
-
L32E, L36ERM, L33ER
-
Dùng trong dây chuyền sản xuất tự động
-
Hay gặp lỗi nguồn CPU & Flash

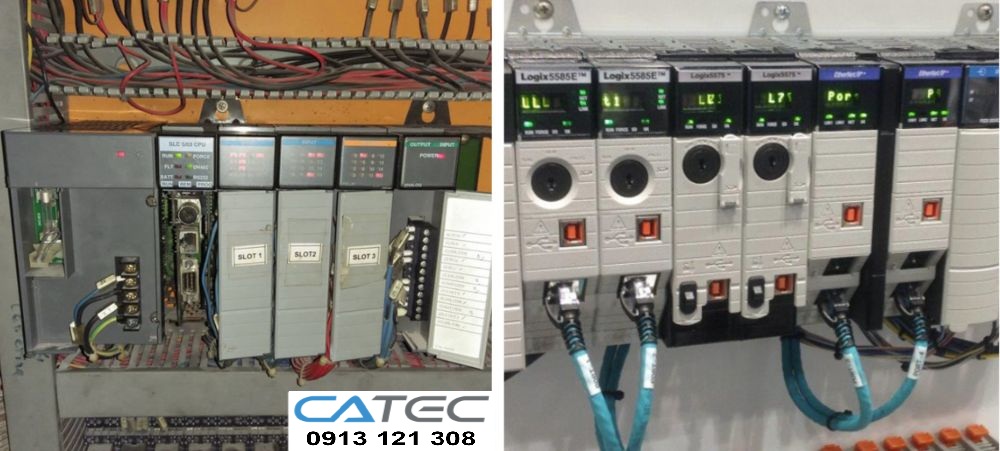

6.2. Sửa PLC Allen-Bradley PLC ControlLogix
-
1756-L61, 1756-L62, 1756-L7x
-
Công suất lớn, chạy liên tục 24/7
-
Lỗi chủ yếu do nhiệt độ cao

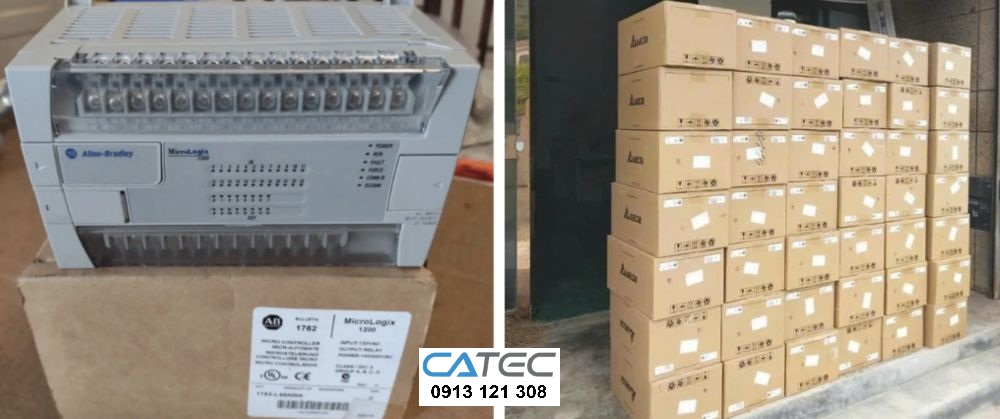

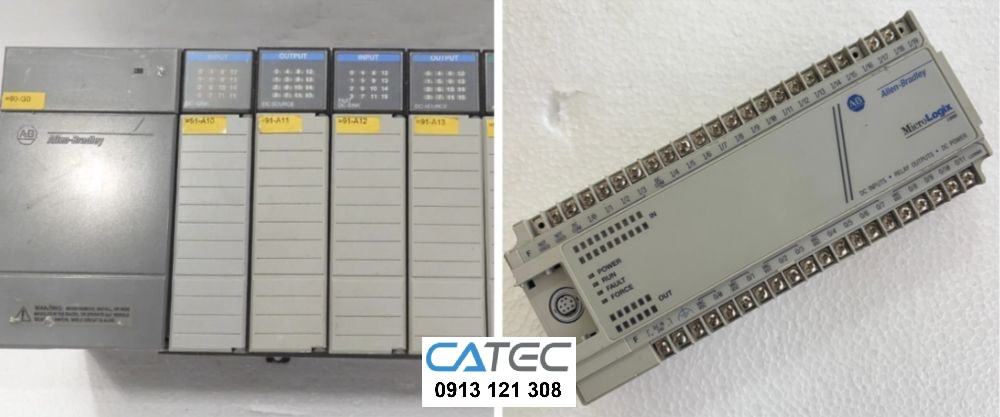

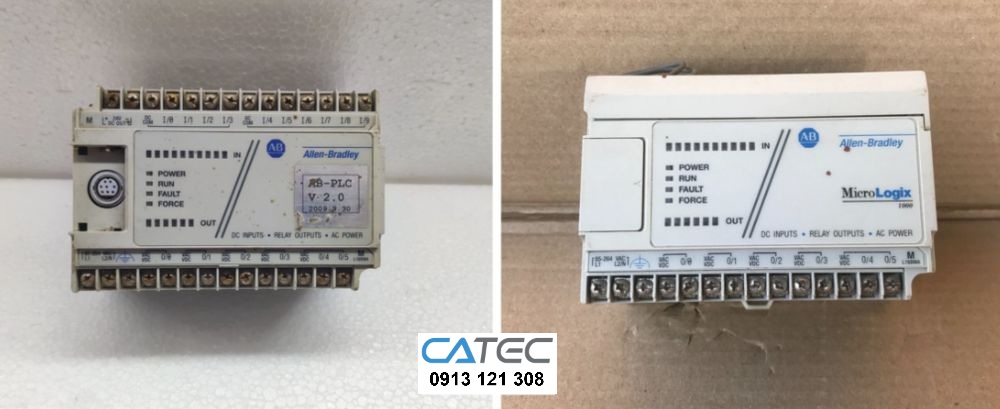

6.3. Sửa PLC Allen-Bradley PLC MicroLogix
-
1000, 1200, 1400, 1500
-
Tuổi thọ linh kiện cao nhưng dễ lỗi CPU do nguồn
6.4. Sửa PLC Allen-Bradley PLC Micro800 Series
-
Micro820, Micro850
-
Xảy ra lỗi giao tiếp và CPU treo
7. Báo giá sửa PLC Allen-Bradley lỗi chip CPU
Chi phí tùy thuộc:
-
Model PLC
-
Mức độ hư hỏng
-
Có cần thay chip CPU hoặc linh kiện quan trọng hay không
8. Vì sao nên chọn đơn vị chuyên sửa PLC Allen-Bradley?
Một trung tâm uy tín cần đáp ứng:
8.1. Kỹ thuật viên chuyên sâu về Allen-Bradley
Hiểu rõ cấu trúc chip CPU và bus nội bộ của từng dòng PLC.
8.2. Thiết bị sửa chữa hiện đại
-
Máy nạp firmware Rockwell
-
Máy hàn BGA thay chip CPU
-
Thiết bị phân tích bus dữ liệu
8.3. Cam kết linh kiện 100% chính hãng
Có CO/CQ rõ ràng.
8.4. Thời gian sửa nhanh
Hoàn thành trong 24–72 giờ tùy mức độ lỗi.
8.5. Bảo hành dài hạn
Thường từ 6–12 tháng, hỗ trợ kỹ thuật miễn phí.
9. Giải pháp phòng ngừa lỗi CPU PLC Allen-Bradley
9.1. Ổn định nguồn cấp
Dùng nguồn 24VDC chất lượng cao, có bộ lọc nhiễu EMI.
9.2. Bảo trì định kỳ
Vệ sinh tủ điện, kiểm tra nhiệt độ, kiểm tra kết nối.
9.3. Sao lưu chương trình thường xuyên
Giúp khôi phục nhanh khi PLC gặp lỗi bất ngờ.
9.4. Giữ firmware ở phiên bản ổn định
Không cập nhật bừa bãi.
9.5. Tránh môi trường ẩm hoặc nhiều bụi kim loại
Dùng tủ kín + quạt lọc bụi.
10. Kết luận: Giải pháp tối ưu cho lỗi CPU PLC Allen-Bradley
Nếu dây chuyền của bạn đang sử dụng PLC Allen-Bradley và gặp các lỗi như:
-
CPU báo lỗi FAULT
-
PLC không chạy chương trình
-
Treo CPU, khởi động lại liên tục
-
Mất kết nối với máy tính hoặc thiết bị mạng
Thì gần như chắc chắn PLC đang gặp vấn đề liên quan đến chip CPU hoặc bộ nhớ, và bạn cần sửa chữa càng sớm càng tốt để tránh ảnh hưởng đến quá trình sản xuất.
Việc sửa PLC Allen-Bradley lỗi chip CPU cần thực hiện bởi đơn vị chuyên nghiệp, sử dụng linh kiện 100% chính hãng để đảm bảo:
-
PLC hoạt động ổn định như mới
-
Tuổi thọ thiết bị được kéo dài
-
Ngăn chặn lỗi tái diễn
-
Bảo vệ toàn bộ dây chuyền
Bảng mã lỗi PLC ALLEN-BRADLEY LỖI CHIP CPU
| Mã lỗi (Major/Minor) | Mô tả lỗi | Nguyên nhân có thể | Khắc phục đề xuất |
|---|---|---|---|
| Code 1/01 (Major Fault) |
CPU Internal Fault (Lỗi bên trong vi xử lý) | Chip CPU bị lỗi, RAM bị lỗi, hoặc firmware bị lỗi | Khởi động lại CPU, kiểm tra firmware, nếu tiếp tục → thay CPU |
| Code 1/02 | Watchdog Timeout | CPU không phản hồi đúng thời gian quy định (chip xử lý treo) | Chương trình có vòng lặp vô hạn, firmware lỗi, phần cứng hỏng |
| Code 4/20 | User Fault Routine Not Installed | Có lỗi trong chương trình, CPU không xử lý được | Có thể liên quan đến lỗi nội tại chip không thể phân tích logic |
| Code 10/xx | Non-recoverable Fault | Lỗi nghiêm trọng trong CPU, không thể phục hồi | CPU lỗi, firmware bị lỗi nặng, mainboard chip chết |
| Code 60/xx | Firmware Fault | Lỗi firmware trong bộ xử lý chính | Mất điện đột ngột khi nạp chương trình/firmware, chip lỗi |
| Code 62/01 | Major Fault due to user memory corruption | Lỗi vùng nhớ trong CPU (có thể do chip nhớ lỗi) | Điện áp không ổn định, EEPROM/Flash hỏng |
| Mã lỗi (Major/Minor) | Dòng PLC | Mô tả lỗi | Nguyên nhân cụ thể | Khắc phục đề xuất |
|---|---|---|---|---|
| Code 13/1 | CompactLogix | Fatal Internal Error Detected | CPU báo lỗi phần cứng nội bộ, chip xử lý lỗi | Thử khởi động lại, nếu lặp lại → thay CPU |
| Code 16/01 | ControlLogix | Major Fault due to invalid program checksum | Checksum bộ nhớ lỗi → chip nhớ lỗi hoặc lỗi flash firmware | Xóa chương trình, nạp lại firmware (ControlFlash) |
| Code 60/04 | CompactLogix | Flash Memory Corrupted | Bộ nhớ flash chứa chương trình bị lỗi (có thể chip flash chết) | Nạp lại firmware → nếu không được → thay CPU |
| Code 61/03 | MicroLogix | Critical firmware fault | Firmware gặp lỗi nặng trong ROM/Flash, chip lỗi | Nạp firmware nếu còn truy cập → nếu không được: thay CPU |
| Code 62/03 | ControlLogix | Unrecoverable Non-Volatile Memory Fault | EEPROM trong CPU bị lỗi → không lưu được cấu hình | Factory reset nếu được → thay CPU nếu lỗi tiếp diễn |
| Code 70/01 | CompactLogix / SLC500 | Stack Overflow in CPU | CPU bị tràn bộ đệm xử lý → thường do lỗi firmware hoặc vi điều khiển xử lý sai | Sửa lại chương trình → nếu vẫn lỗi: thay PLC |
