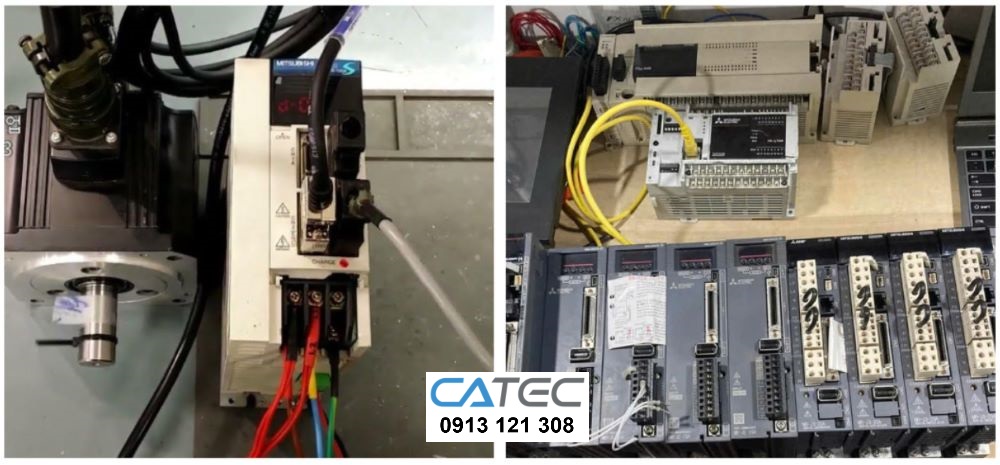

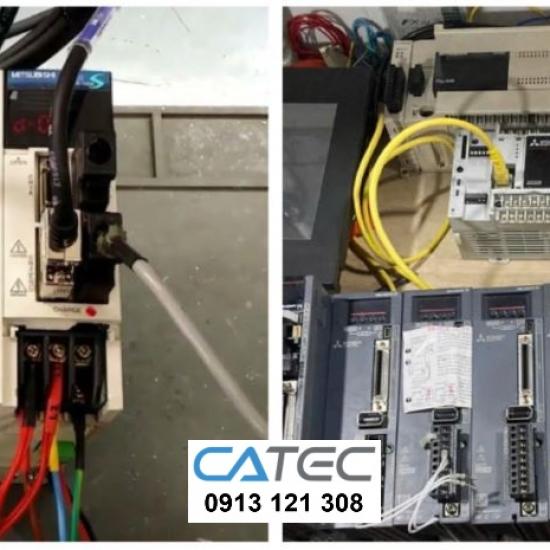

Sửa Servo Mitsubishi Báo Lỗi Quá Dòng Trên Driver Do Hư IGBT Do Servo Motor Kẹt Cơ Khí – Nguyên Nhân, Cách Xử Lý Và Phòng Ngừa Hiệu Quả

Trong hệ thống tự động hóa hiện đại, servo Mitsubishi đóng vai trò cực kỳ quan trọng trong việc điều khiển chính xác chuyển động. Tuy nhiên, một trong những lỗi nghiêm trọng và thường gặp nhất chính là lỗi quá dòng (Overcurrent) trên driver, đặc biệt khi nguyên nhân đến từ hư IGBT do servo motor bị kẹt cơ khí. Nếu không xử lý đúng cách, lỗi này có thể gây hỏng nặng driver, motor và làm gián đoạn toàn bộ dây chuyền sản xuất.

Bài viết này sẽ cung cấp đầy đủ kiến thức chuyên sâu, hướng dẫn chi tiết cách nhận biết, phân tích nguyên nhân và khắc phục lỗi một cách hiệu quả nhất.

1. Tổng Quan Về Lỗi Quá Dòng Trên Servo Mitsubishi

Lỗi quá dòng là tình trạng dòng điện vượt quá mức cho phép trong hệ thống servo, thường được driver phát hiện và ngắt để bảo vệ thiết bị.

Các biểu hiện thường gặp:

• Driver hiển thị lỗi như: AL.30, AL.31, AL.32 (tùy dòng)

• Servo không hoạt động hoặc dừng đột ngột

• Driver nóng bất thường

• Có thể phát ra tiếng kêu lạ từ motor

Tác động của lỗi quá dòng:

• Gây cháy IGBT trong driver

• Làm giảm tuổi thọ servo motor

• Dẫn đến hỏng bo mạch công suất

• Gây gián đoạn sản xuất nghiêm trọng

2. IGBT Là Gì Và Vai Trò Trong Driver Servo

IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất quan trọng trong driver servo.

Chức năng chính của IGBT:

• Điều khiển đóng/ngắt dòng điện cấp cho motor

• Chuyển đổi điện áp DC sang AC

• Đảm bảo hoạt động ổn định và chính xác của servo

Khi IGBT bị hư:

• Driver không thể điều khiển dòng điện chính xác

• Dòng tăng đột ngột → gây lỗi quá dòng

• Có thể gây nổ hoặc cháy driver

3. Nguyên Nhân Chính Gây Hư IGBT Do Servo Motor Kẹt Cơ Khí

Một trong những nguyên nhân nguy hiểm nhất gây lỗi quá dòng là do servo motor bị kẹt cơ khí.

Các nguyên nhân cơ khí phổ biến:

• Trục motor bị kẹt do bụi bẩn hoặc dị vật

• Bạc đạn bị mòn hoặc hỏng

• Cơ cấu truyền động bị lệch hoặc bó cứng

• Tải quá nặng vượt công suất thiết kế

• Dây curoa hoặc hộp số bị kẹt

Cơ chế gây hư IGBT:

• Motor bị kẹt → không quay được

• Driver vẫn cấp dòng để cố quay motor

• Dòng tăng cao bất thường

• IGBT chịu tải quá mức → cháy hoặc nổ

4. Dấu Hiệu Nhận Biết Servo Motor Bị Kẹt Cơ Khí

Việc nhận biết sớm giúp hạn chế hư hỏng lan rộng.

Các dấu hiệu rõ ràng:

• Motor không quay dù driver hoạt động

• Khi quay bằng tay thấy nặng hoặc bị kẹt

• Có tiếng rít, tiếng cọ sát

• Nhiệt độ motor tăng nhanh

• Máy chạy giật hoặc rung mạnh

5. Dấu Hiệu Nhận Biết IGBT Bị Hư

IGBT hỏng thường để lại các dấu hiệu rõ ràng trên driver.

Các biểu hiện:

• Driver báo lỗi quá dòng liên tục

• Không cấp nguồn ra motor

• Có mùi khét từ driver

• Quan sát thấy cháy nổ linh kiện

• Đo thấy chập giữa các chân IGBT

6. Quy Trình Kiểm Tra Khi Servo Báo Lỗi Quá Dòng

Để tránh sửa sai gây hư hỏng thêm, cần kiểm tra theo trình tự.

Bước 1: Kiểm tra cơ khí

• Tháo tải khỏi motor

• Quay trục bằng tay

• Kiểm tra bạc đạn, khớp nối

Bước 2: Kiểm tra motor

• Đo điện trở cuộn dây

• Kiểm tra chạm mass

• Kiểm tra encoder

Bước 3: Kiểm tra driver

• Kiểm tra IGBT bằng đồng hồ

• Quan sát bo mạch

• Đo nguồn cấp

Bước 4: Kiểm tra dây kết nối

• Dây motor

• Dây encoder

• Dây nguồn

7. Cách Kiểm Tra IGBT Bị Hư Chi Tiết

Dụng cụ cần chuẩn bị:

• Đồng hồ vạn năng

• Tua vít

• Kỹ năng cơ bản điện tử

Các bước thực hiện:

• Ngắt nguồn hoàn toàn

• Tháo driver

• Xác định vị trí IGBT

• Đo giữa các chân C-E, G-E

Kết quả:

• Nếu đo thông cả hai chiều → IGBT bị chập

• Nếu không dẫn → có thể đã đứt

8. Hướng Dẫn Sửa Chữa Driver Khi Hư IGBT

Bước 1: Tháo IGBT cũ

• Dùng máy khò

• Làm sạch mạch

Bước 2: Thay IGBT mới

• Chọn đúng thông số

• Lắp đúng chiều

Bước 3: Kiểm tra lại mạch

• Đảm bảo không chạm chập

• Kiểm tra tụ, diode liên quan

Bước 4: Test driver

• Chạy không tải trước

• Theo dõi dòng điện

9. Cách Xử Lý Servo Motor Bị Kẹt Cơ Khí

Các phương pháp:

• Vệ sinh trục và bạc đạn

• Thay bạc đạn mới

• Kiểm tra và căn chỉnh cơ cấu

• Bôi trơn đúng loại dầu mỡ

• Thay motor nếu hư nặng

10. Những Sai Lầm Khi Sửa Lỗi Quá Dòng

Các lỗi phổ biến:

• Chỉ thay IGBT mà không xử lý cơ khí

• Không kiểm tra motor trước khi cấp nguồn

• Dùng linh kiện không đúng thông số

• Test ngay khi chưa kiểm tra kỹ

11. Cách Phòng Ngừa Lỗi Quá Dòng Hiệu Quả

1. Bảo trì định kỳ

• Kiểm tra bạc đạn

• Vệ sinh hệ thống

2. Không để quá tải

• Chọn motor đúng công suất

• Tránh tải đột ngột

3. Kiểm tra hệ cơ khí thường xuyên

• Đảm bảo không bị kẹt

• Căn chỉnh chính xác

4. Kiểm tra driver

• Đo dòng định kỳ

• Quan sát nhiệt độ

12. Khi Nào Cần Thay Driver Mới

Các trường hợp:

• Cháy nặng bo mạch

• Hư nhiều linh kiện

• Không còn linh kiện thay thế

13. Chi Phí Sửa Chữa Và So Sánh

Các yếu tố ảnh hưởng:

• Mức độ hư hỏng

• Dòng servo

• Linh kiện thay thế

So sánh:

• Sửa chữa: tiết kiệm chi phí

• Thay mới: ổn định lâu dài

14. Lưu Ý Quan Trọng Khi Sửa Servo Mitsubishi

• Luôn ngắt nguồn trước khi sửa

• Không tự ý thay linh kiện nếu không có kinh nghiệm

• Ghi lại mã lỗi trước khi xử lý

• Sử dụng linh kiện chính hãng

15. Kết Luận

Lỗi quá dòng trên servo Mitsubishi do hư IGBT từ nguyên nhân kẹt cơ khí là một lỗi nghiêm trọng nhưng hoàn toàn có thể xử lý nếu hiểu rõ bản chất. Việc kiểm tra đúng quy trình, xử lý triệt để nguyên nhân và bảo trì định kỳ sẽ giúp hệ thống hoạt động ổn định, giảm thiểu rủi ro và tiết kiệm chi phí.

Nếu bạn đang gặp tình trạng này, hãy ưu tiên kiểm tra cơ khí trước khi sửa driver – đây chính là chìa khóa giúp bạn tránh lặp lại lỗi và bảo vệ toàn bộ hệ thống servo.
