Sửa Servo Panasonic Báo Lỗi Quá Dòng Trên Driver Do Hư IGBT Do Servo Motor Kẹt Cơ Khí – Nguyên Nhân, Cách Xử Lý Và Phòng Tránh Hiệu Quả

Servo Panasonic là một trong những dòng servo được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp nhờ độ chính xác cao, độ bền tốt và khả năng vận hành ổn định. Tuy nhiên, trong quá trình sử dụng, lỗi quá dòng trên driver là một trong những sự cố nghiêm trọng mà người vận hành thường gặp phải. Đặc biệt, nguyên nhân sâu xa có thể đến từ việc IGBT bị hư do servo motor bị kẹt cơ khí.

Bài viết dưới đây sẽ giúp bạn hiểu rõ toàn bộ nguyên nhân, dấu hiệu nhận biết, cách sửa chữa và phòng tránh lỗi này một cách chi tiết, chuẩn SEO và dễ áp dụng thực tế.

1. Tổng quan về lỗi quá dòng trên servo Panasonic

Lỗi quá dòng (Overcurrent) là tình trạng dòng điện chạy qua driver servo vượt quá mức cho phép. Khi điều này xảy ra, driver sẽ lập tức ngắt để bảo vệ hệ thống, tránh cháy nổ linh kiện.

Một số mã lỗi phổ biến trên servo Panasonic liên quan đến quá dòng:

• AL.10: Overcurrent during acceleration

• AL.11: Overcurrent during deceleration

• AL.12: Overcurrent at constant speed

Các lỗi này thường liên quan trực tiếp đến phần công suất, đặc biệt là IGBT bên trong driver.

Nguyên nhân chính gây lỗi quá dòng:

• Motor bị kẹt cơ khí

• Tải quá nặng

• Chập cuộn dây motor

• Hỏng IGBT

• Lỗi mạch điều khiển

Trong đó, trường hợp phổ biến và nguy hiểm nhất là: servo motor bị kẹt cơ khí dẫn đến hư IGBT.

2. IGBT trong driver servo Panasonic là gì và vai trò của nó

IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất cao, đóng vai trò như một công tắc điện tử trong driver servo.

Chức năng chính của IGBT:

• Điều khiển dòng điện cấp cho motor

• Biến đổi nguồn DC thành AC 3 pha

• Đảm bảo servo hoạt động chính xác theo tín hiệu điều khiển

IGBT hoạt động với tần số cao và chịu dòng lớn. Vì vậy, khi xảy ra quá dòng hoặc quá tải, IGBT là linh kiện dễ bị hư hỏng nhất.

Khi IGBT hỏng:

• Driver báo lỗi ngay lập tức

• Có thể gây cháy nổ

• Motor không hoạt động hoặc chạy bất thường

3. Nguyên nhân servo motor bị kẹt cơ khí dẫn đến hư IGBT

Kẹt cơ khí là nguyên nhân hàng đầu khiến IGBT bị phá hủy.

Các tình huống thường gặp:

• Trục motor bị kẹt do ổ bi hỏng

• Cơ cấu truyền động bị bó cứng

• Bánh răng bị gãy hoặc lệch

• Tải bị quá nặng đột ngột

• Dị vật mắc kẹt trong hệ thống

Khi motor bị kẹt:

• Rotor không quay được

• Driver vẫn cấp dòng để cố quay motor

• Dòng điện tăng đột biến

• IGBT phải chịu dòng quá lớn → cháy

Đây là phản ứng dây chuyền rất nhanh, chỉ trong vài giây.

4. Dấu hiệu nhận biết lỗi hư IGBT do kẹt cơ khí

Để xử lý kịp thời, bạn cần nhận biết sớm các dấu hiệu sau:

Dấu hiệu từ driver:

• Sửa servo Panasonic Báo lỗi quá dòng liên tục

• Sửa servo Panasonic Không reset được lỗi

• Sửa servo Panasonic Có mùi khét từ driver

Dấu hiệu từ motor:

• Sửa servo Panasonic Motor không quay hoặc quay giật

• Sửa servo Panasonic Có tiếng kêu lạ

• Sửa servo Panasonic Trục quay bị cứng

Dấu hiệu từ hệ thống:

• Sửa servo Panasonic Máy dừng đột ngột

• Sửa servo Panasonic CB nhảy

• Sửa servo Panasonic Nhiệt độ driver tăng cao

Trong nhiều trường hợp, khi mở driver ra sẽ thấy:

• IGBT bị nổ

• Bo mạch cháy đen

• Có dấu hiệu chập mạch

5. Quy trình kiểm tra lỗi servo Panasonic báo quá dòng

Để xác định chính xác nguyên nhân, cần kiểm tra theo quy trình:

Bước 1: Ngắt nguồn hoàn toàn

• Đảm bảo an toàn

• Tránh gây hư hỏng thêm

Bước 2: Kiểm tra cơ khí

• Quay thử trục motor bằng tay

• Kiểm tra tải có bị kẹt không

• Kiểm tra dây curoa, bánh răng

Bước 3: Kiểm tra motor

• Đo điện trở cuộn dây

• Kiểm tra chạm đất

• Quan sát dấu hiệu cháy

Bước 4: Kiểm tra driver

• Đo IGBT bằng đồng hồ

• Kiểm tra cầu diode

• Kiểm tra tụ điện

Bước 5: Kiểm tra dây kết nối

• Dây nguồn

• Dây encoder

• Dây điều khiển

6. Cách sửa servo Panasonic hư IGBT do kẹt cơ khí

Tùy theo mức độ hư hỏng, có các phương án sửa chữa:

6.1 Thay thế IGBT

Nếu chỉ hư IGBT:

• Xác định đúng mã IGBT

• Thay thế bằng linh kiện tương đương

• Kiểm tra mạch driver gate

Lưu ý:

• Phải thay đúng loại

• Kiểm tra toàn bộ mạch trước khi cấp điện

6.2 Sửa mạch công suất

Trong trường hợp nặng:

• Thay IGBT + diode + điện trở

• Sửa mạch điều khiển

• Kiểm tra IC driver

6.3 Thay driver mới

Nếu driver hư nặng:

• Cháy lan toàn bộ bo mạch

• Không thể sửa

Giải pháp:

• Thay driver mới

• Cài đặt lại thông số

6.4 Xử lý triệt để kẹt cơ khí

Đây là bước quan trọng nhất:

• Thay ổ bi

• Căn chỉnh lại cơ cấu

• Loại bỏ vật cản

• Giảm tải

Nếu không xử lý nguyên nhân gốc, lỗi sẽ lặp lại.

7. Những sai lầm phổ biến khi sửa lỗi quá dòng servo

Nhiều kỹ thuật viên mắc phải các lỗi sau:

• Chỉ thay IGBT mà không kiểm tra cơ khí

• Không đo motor trước khi cấp nguồn

• Dùng linh kiện không đúng chuẩn

• Bỏ qua kiểm tra driver gate

Hậu quả:

• IGBT hỏng lại ngay

• Gây cháy lan

• Tốn chi phí sửa chữa

8. Cách phòng tránh lỗi hư IGBT do kẹt cơ khí

Phòng bệnh hơn chữa bệnh, bạn nên:

• Bảo trì định kỳ cơ khí

• Tra dầu mỡ đúng cách

• Kiểm tra tải thường xuyên

• Lắp cảm biến bảo vệ

• Cài đặt giới hạn dòng

Ngoài ra:

• Sử dụng relay bảo vệ

• Giám sát nhiệt độ

• Kiểm tra rung động

9. Kinh nghiệm thực tế từ kỹ thuật viên

Trong thực tế sửa chữa, có một số kinh nghiệm quan trọng:

• 80% lỗi quá dòng do cơ khí

• IGBT thường hỏng sau 1–2 lần kẹt

• Motor kẹt nhẹ cũng đủ gây hỏng driver

Kinh nghiệm:

• Luôn kiểm tra cơ trước

• Không cấp điện khi chưa chắc chắn

• Test không tải trước khi chạy thật

10. Khi nào nên gọi dịch vụ sửa chữa chuyên nghiệp

Bạn nên gọi chuyên gia khi:

• Driver cháy nặng

• Không có thiết bị đo chuyên dụng

• Không xác định được lỗi

• Hệ thống quan trọng cần sửa nhanh

Dịch vụ chuyên nghiệp sẽ:

• Chẩn đoán chính xác

• Sửa nhanh

• Bảo hành dài hạn

11. Câu hỏi thường gặp về lỗi servo Panasonic quá dòng

Servo báo lỗi nhưng motor vẫn quay được là sao?

• Có thể lỗi tạm thời hoặc quá tải nhẹ

Thay IGBT xong vẫn lỗi?

• Có thể chưa xử lý kẹt cơ khí

Có nên tự sửa không?

• Nếu không có kinh nghiệm, không nên

Chi phí sửa có cao không?

• Tùy mức độ hư hỏng

12. Kết luận

Lỗi servo Panasonic báo quá dòng do hư IGBT xuất phát từ nguyên nhân servo motor bị kẹt cơ khí là một sự cố nghiêm trọng nhưng hoàn toàn có thể phòng tránh và xử lý hiệu quả nếu hiểu đúng bản chất.

Điều quan trọng nhất là:

• Không chỉ sửa phần điện

• Phải xử lý triệt để phần cơ khí

Hy vọng bài viết đã cung cấp cho bạn kiến thức đầy đủ, rõ ràng và dễ áp dụng trong thực tế. Nếu bạn đang gặp tình trạng này, hãy kiểm tra ngay hệ thống của mình để tránh những hư hỏng nặng hơn.

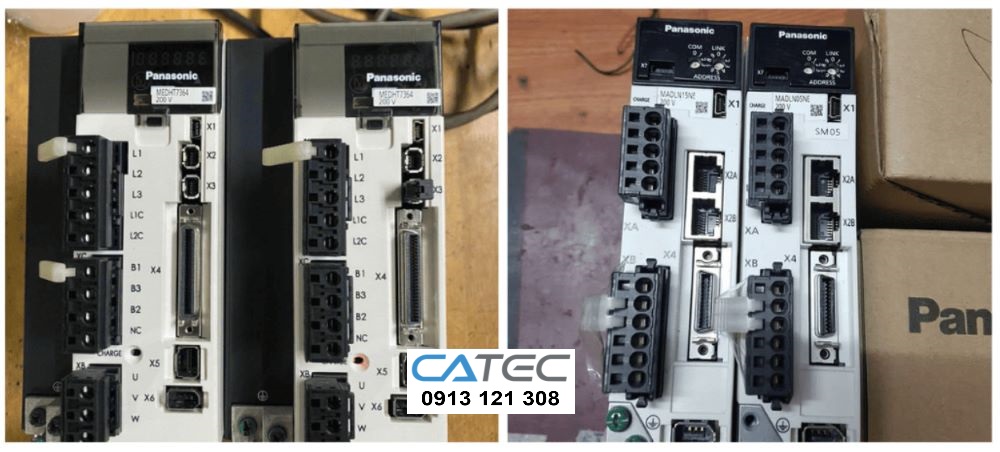

Một số hình ảnh servo các hãng Delta, Mitsubishi, Omron, INVT, Fanuc, Xinje, Panasonic, Beckhoff, Teco, Yaskawa, Schneider... đang trong quá trình được sửa chữa tại CATEC Automation
