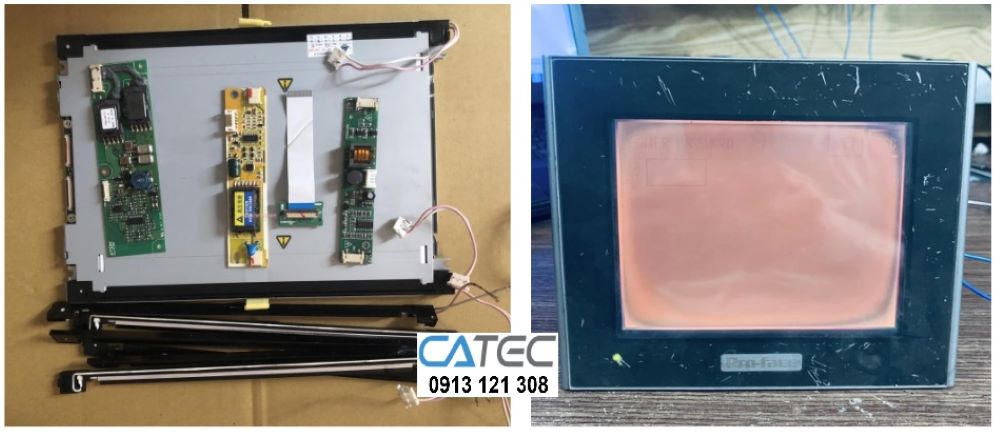

Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401

Trong hệ thống tự động hóa công nghiệp, màn hình HMI (Human Machine Interface) đóng vai trò là “cầu nối” giữa con người và máy móc. Khi HMI gặp sự cố – đặc biệt là lỗi cháy nguồn hoặc mất cảm ứng – toàn bộ dây chuyền có thể bị gián đoạn, gây thiệt hại lớn về thời gian và chi phí. Trong đó, hai model được sử dụng phổ biến là GP2400-TC41-24V và GP2401-TC41-24V (màn hình Proface 7.5 inch) thường xuyên xuất hiện trong các hệ thống điều khiển máy CNC, máy ép nhựa, dây chuyền đóng gói, sản xuất thực phẩm…

Bài viết này sẽ phân tích chuyên sâu về cấu trúc kỹ thuật, nguyên nhân lỗi, quy trình sửa chữa chuẩn, cũng như chính sách bảo hành giúp doanh nghiệp an tâm khi lựa chọn dịch vụ sửa màn hình HMI Proface 7.5 – đặc biệt là sửa cháy nguồn, mất cảm ứng lấy nhanh trong ngày.

1. Tổng Quan Kỹ Thuật Màn Hình HMI Proface 7.5 GP2400 & GP2401

1.1 Thông số cơ bản

Hai model GP2400-TC41-24V và GP2401-TC41-24V thuộc dòng GP2000 series của Proface, với những đặc điểm kỹ thuật nổi bật:

• Kích thước màn hình: 7.5 inch

• Nguồn cấp: 24VDC

• Cổng giao tiếp: RS232/RS422/RS485

• Màn hình TFT màu

• Cảm ứng điện trở (Resistive Touch)

• Bộ nhớ Flash tích hợp

• Hoạt động ổn định trong môi trường công nghiệp

Đây là dòng HMI có độ bền cao, được thiết kế cho môi trường khắc nghiệt: bụi, rung động, nhiệt độ cao.

2. Lỗi Cháy Nguồn Trên GP2400-TC41-24V & GP2401-TC41-24V – Phân Tích Chuyên Sâu

2.1 Biểu hiện nhận biết

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Cắm nguồn không lên màn hình

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Đèn báo nguồn không sáng

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Có mùi khét nhẹ từ bên trong

• Đo điện áp đầu vào đủ 24V nhưng HMI không hoạt động

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Chập nguồn, nổ cầu chì trên mainboard

2.2 Nguyên nhân kỹ thuật

(1) Quá áp hoặc đảo cực nguồn 24VDC

HMI Proface sử dụng nguồn 24VDC chuẩn công nghiệp. Nếu cấp nguồn vượt quá 30V hoặc đấu nhầm cực tính, các linh kiện bảo vệ đầu vào như diode chống ngược, tụ lọc, IC nguồn switching có thể bị cháy ngay lập tức.

(2) Sét lan truyền hoặc xung điện công nghiệp

Trong nhà máy có nhiều động cơ, biến tần, contactor. Khi đóng cắt tải lớn, xung nhiễu cao tần có thể gây hỏng mạch nguồn.

(3) Lão hóa linh kiện

Sau 7–10 năm hoạt động, tụ hóa trong mạch nguồn thường suy giảm dung lượng, tăng ESR. Khi đó:

• Nguồn không ổn định

• Sụt áp

• IC PWM quá tải và cháy

(4) Chập tải thứ cấp

Nếu một nhánh nguồn 5V hoặc 12V bị chập (do IC, RAM, CPU lỗi), mạch nguồn sẽ tự bảo vệ hoặc cháy linh kiện công suất.

3. Quy Trình Sửa Cháy Nguồn Chuẩn Kỹ Thuật

Để đảm bảo độ bền sau sửa chữa, quy trình phải tuân thủ các bước kỹ thuật nghiêm ngặt:

Bước 1: Kiểm tra sơ bộ bên ngoài

• Đo điện trở đầu vào

• Kiểm tra diode bảo vệ

• Quan sát cháy nổ linh kiện

Bước 2: Tháo mainboard kiểm tra chuyên sâu

• Soi kính hiển vi tìm vết cháy nhỏ

• Đo MOSFET switching

• Đo IC nguồn PWM

• Kiểm tra cầu chì SMD

Bước 3: Thay thế linh kiện đồng cấp

Không dùng linh kiện trôi nổi. Tụ phải là loại:

• Nhiệt độ 105°C

• Low ESR

• Điện áp cao hơn tối thiểu 20% so với thiết kế

Bước 4: Test tải giả 4–6 giờ

Sau khi sửa xong, cần:

• Chạy tải giả liên tục

• Đo ripple

• Kiểm tra nhiệt độ MOSFET

Bước 5: Test giao tiếp PLC

• Kết nối với PLC thật

• Chạy chương trình mẫu

• Kiểm tra độ ổn định

Chỉ khi hoàn thành đầy đủ mới bàn giao.

4. Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Lỗi Mất Cảm Ứng – Phân Tích Chuyên Môn

4.1 Dấu hiệu

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Chạm không ăn

• Lệch điểm cảm ứng

• Sửa Màn Hình HMI Proface 7.5 GP2400 & GP2401 Loạn cảm ứng

• Phải nhấn mạnh mới nhận

4.2 Nguyên nhân chính

(1) Hỏng lớp Film cảm ứng điện trở

Màn hình GP2400 & GP2401 sử dụng công nghệ cảm ứng điện trở 4 dây. Sau thời gian dài:

• Lớp film bị mòn

• Trầy xước

• Đứt mạch dẫn

(2) Lỗi IC Touch Controller

Khi IC điều khiển cảm ứng hỏng, dù lớp film còn tốt, máy vẫn không nhận tín hiệu.

(3) Nhiễu hoặc lỗi nguồn 5V

Nguồn cấp cho mạch touch không ổn định gây loạn cảm ứng.

5. Giải Pháp Sửa Mất Cảm Ứng Lấy Nhanh Trong Ngày

Trường hợp 1: Hỏng lớp cảm ứng

• Thay lớp touch panel mới

• Căn chỉnh lại tọa độ

• Test 100 điểm chạm

Thời gian: 2–4 giờ

Trường hợp 2: Hỏng IC điều khiển

• Đóng lại IC bằng máy khò BGA chuyên dụng

• Thay IC mới nếu cần

• Kiểm tra lại toàn bộ bus tín hiệu

Thời gian: 4–6 giờ

Trường hợp 3: Lỗi nguồn gây loạn touch

• Sửa mạch nguồn phụ 5V

• Thay tụ lọc

• Đo dao động bằng Oscilloscope

6. Vì Sao Nên Sửa Thay Vì Mua Mới?

6.1 Giá thành

Giá thay mới HMI Proface 7.5 hiện nay rất cao do:

• Ngừng sản xuất

• Hàng hiếm

• Phải đặt từ nước ngoài

Chi phí sửa thường chỉ bằng 30–50% giá mua mới.

6.2 Giữ nguyên chương trình

Khi thay HMI mới:

• Phải upload lại chương trình

• Có thể không tương thích firmware

Sửa lại giúp giữ nguyên cấu hình cũ.

7. Cam Kết Kỹ Thuật – Yếu Tố Xây Dựng Niềm Tin

Một đơn vị sửa chữa chuyên nghiệp cần đảm bảo:

• Không tráo linh kiện

• Không thay màn hình kém chất lượng

• Không “chữa cháy tạm thời”

7.1 Linh kiện chính hãng hoặc tương đương công nghiệp

• Tụ Nhật

• MOSFET chất lượng cao

• Film cảm ứng chuẩn kích thước

7.2 Test thực tế trước khi bàn giao

• Test liên tục tối thiểu 6 giờ

• Test giao tiếp PLC

• Test cảm ứng toàn màn hình

8. Chính Sách Bảo Hành Minh Bạch

Niềm tin của khách hàng đến từ bảo hành rõ ràng.

Bảo hành nguồn: 3–6 tháng

Bao gồm:

• IC nguồn

• MOSFET

• Tụ nguồn

Bảo hành cảm ứng: 3 tháng

Không bảo hành nếu:

• Tác động cơ học

• Vỡ màn hình

• Vào nước

Có phiếu bảo hành, tem niêm phong.

9. Quy Trình Nhận Sửa Lấy Nhanh Trong Ngày

1. Nhận máy – kiểm tra miễn phí

2. Báo lỗi và chi phí

3. Xác nhận sửa

4. Sửa gấp 2–6 giờ

5. Test và bàn giao

Ưu tiên nhà máy cần gấp, dừng dây chuyền.

10. Câu Hỏi Thường Gặp

Màn hình cháy nguồn có sửa được 100% không?

Khoảng 80–90% trường hợp sửa được. Trừ khi CPU hoặc board chính cháy nặng.

Mất cảm ứng có cần thay cả màn hình không?

Không. Chỉ thay lớp touch nếu LCD còn tốt.

Có hỗ trợ kỹ thuật từ xa không?

Có thể tư vấn kiểm tra nguồn trước khi gửi máy.

11. Lưu Ý Phòng Ngừa Lỗi Trong Tương Lai

• Dùng nguồn 24V chất lượng tốt

• Lắp thêm bộ chống sét lan truyền

• Kiểm tra định kỳ tụ nguồn sau 5 năm

• Không ấn quá mạnh lên màn hình

12. Kết Luận

Màn hình HMI Proface 7.5 GP2400-TC41-24V & GP2401-TC41-24V là thiết bị quan trọng trong hệ thống tự động hóa. Khi gặp lỗi cháy nguồn hoặc mất cảm ứng, việc sửa chữa đúng kỹ thuật, thay linh kiện chất lượng và kiểm tra nghiêm ngặt sẽ giúp thiết bị hoạt động ổn định lâu dài.

Lựa chọn đơn vị sửa chữa có quy trình rõ ràng, cam kết bảo hành minh bạch và khả năng xử lý lấy nhanh trong ngày chính là yếu tố quyết định để giảm thiểu thời gian dừng máy và bảo vệ hiệu suất sản xuất của doanh nghiệp.

Nếu hệ thống của bạn đang gặp tình trạng HMI không lên nguồn, loạn cảm ứng hoặc cần sửa gấp để tránh gián đoạn dây chuyền – giải pháp sửa chuyên sâu, lấy nhanh trong ngày chính là lựa chọn tối ưu về chi phí và thời gian.

Những lỗi thường gặp ở màn hình HMI Proface chúng tôi có kinh nghiệm sửa

• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V Cảm ứng không bấm được, cảm ứng không nhạy, cảm ứng bị loạn điểm, mất cảm ứng từng vùng.
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V Màn hình bị vỡ (bể) cảm ứng và tấm nền hiển thị
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V Không lên nguồn, không khởi động được, khởi động rất lâu mới lên màn được, chập chờn lúc khởi động được lúc không
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24VBị lỗi mạch nguồn 24Vdc hoặc 220Vac, lỗi main mạch CPU, module nhớ, mạch điều khiển màn hình,…
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V Không khởi động được (boot error, no boot load) lên chương trình hay giao diện vận hành,…
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V  Bị lỗi các cổng truyền thông như Profibus DP, Profinet LAN dẫn tới không kết nối được với PLC và Máy tính.
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V bị loang màu, kẻ sọc, nhấp nháy, mờ không thấy rõ, màn hình không sáng lên, màn hình bị tối đen.
• Sửa Màn hình HMI proface 7.5 inch các mã GP2400-TC41-24V , GP2401-TC41-24V Màn hình có lên nguồn – Nhưng bị lỗi hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…

• Sửa chữa màn hình cảm ứng HMI bị hư bo nguồn, bo công suất, bo CPU.

• Sửa chữa màn hình cảm ứng HMI bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI bị bị nổ tụ, nổ bo mạch.
• Sửa chữa màn hình cảm ứng HMI bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI bị hỏng chương trình, lỗi kết nối,…
• Màn hình bị vệt đen,đục .
• Màn hình bị sọc ngang,dọc,bị tối không vận hành được.
• Màn hình bị vỡ do ngoại lực tác động,làm vở LCD hiển thị.
• Cảm ứng không nhạy, thậm chí là không thể bấm được, bị loạn điểm hoặc là mất cảm ứng từng vùng
• Màn hình hiển thị hình ảnh bị bể (vỡ)
• Màn hình không lên nguồn, không thể khởi động được hoặc có thể khởi động được nhưng phải mất rất nhiều thời gian, lúc khởi động được lúc không
• Màn hình có lên nguồn nhưng lại xuất hiện lỗi hiển thị 1 màu như đen, tím, đỏ, vàng, trắng, xanh,…
• Màn hình xuất hiện kẻ sọc, mờ nhòe, loang màu, có trường hợp màn hình không sáng lên, bị tối đen cần phải sửa màn hình HMI
• Ngoài ra còn có rất nhiều lỗi khác mà màn hình HMI gặp phải cần phải sửa chữa

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

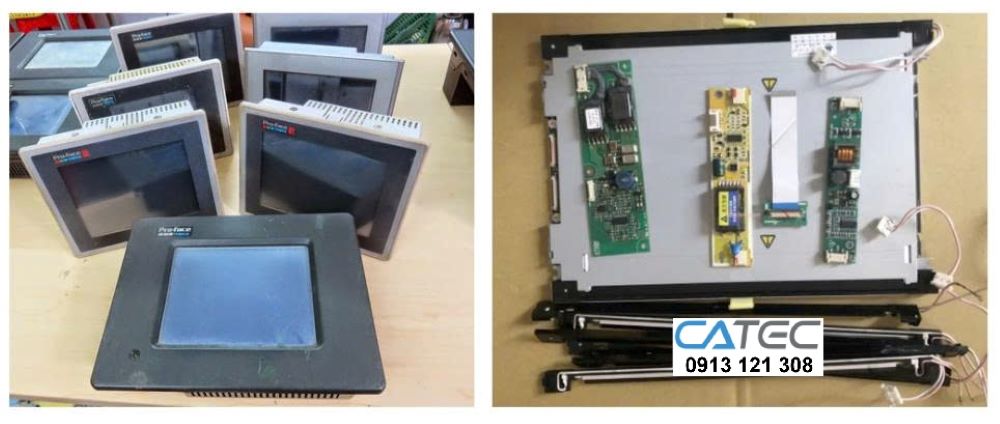

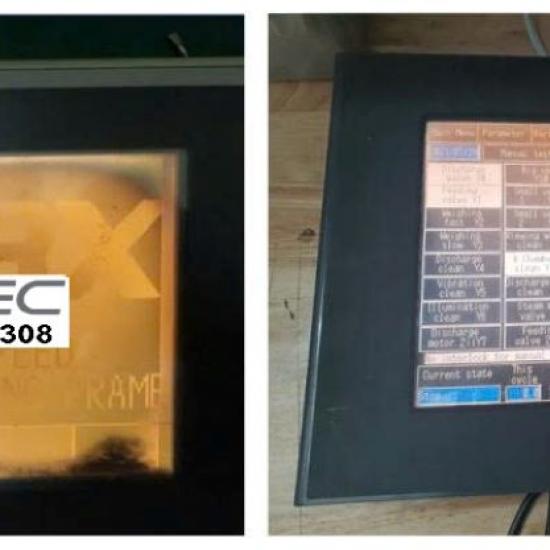

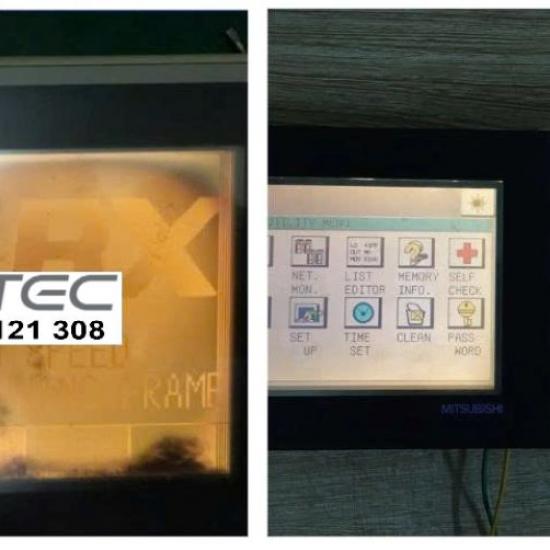

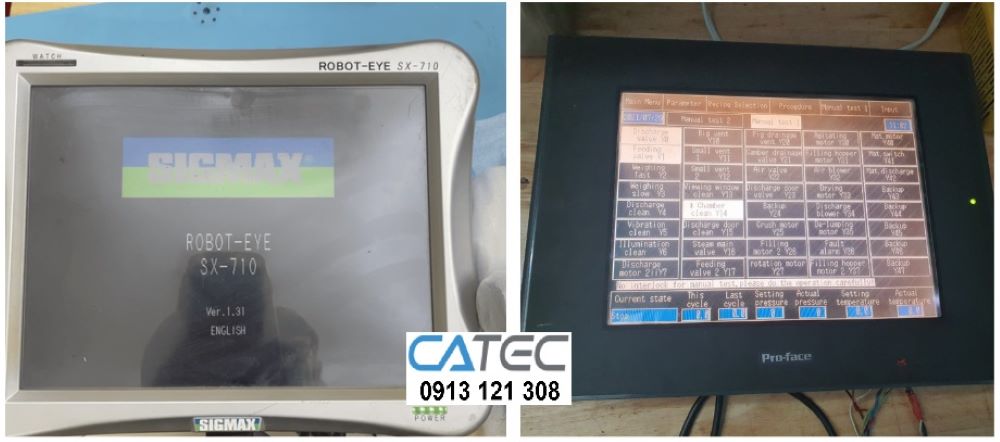

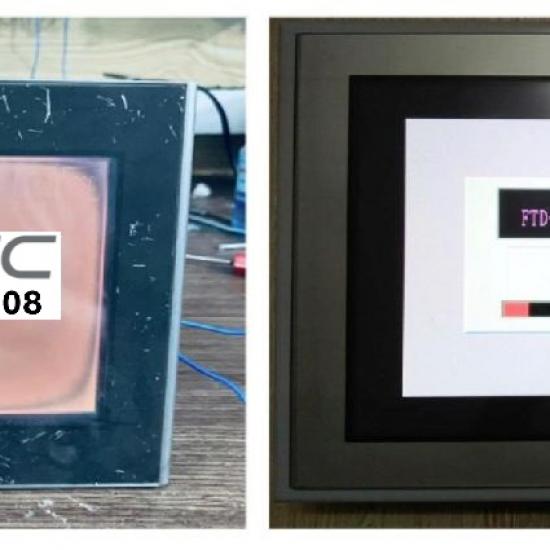

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

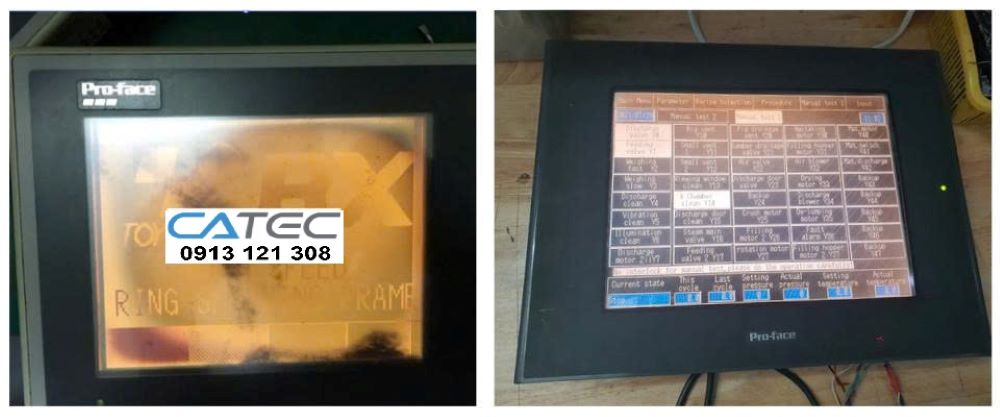

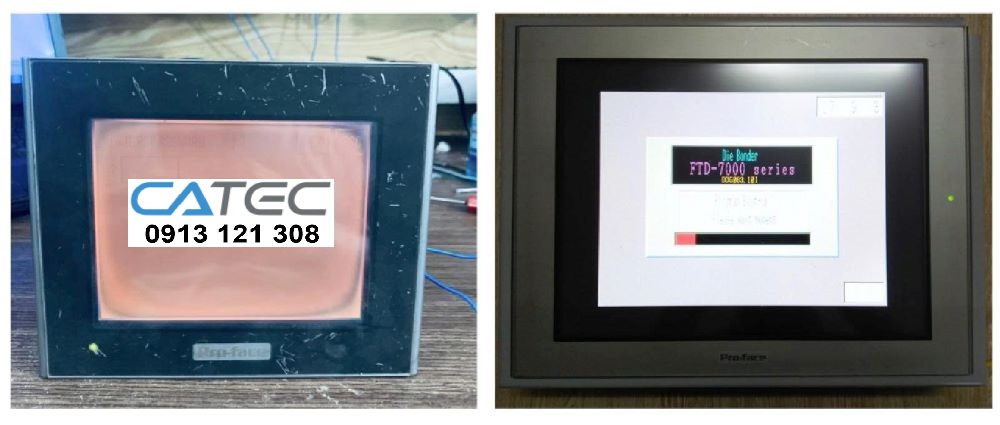

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation
