Catec Automation là trung tâm Sửa chữa HMI Siemens và màn hình cảm ứng công nghiệp Siemens Uy tín – Chất lượng tại TPHCM
Trong hệ thống điều khiển, giám sát và thu thập dữ liệu SCADA trong công nghiệp, Màn hình HMI hay còn gọi là màn hình cảm ứng HMI là một thiết bị đóng vai trò quan trọng nhất. Nó giúp người vận hành có thể giám sát mọi hoạt động và nhập liệu của hệ thống máy móc công nghiệp.
Tuy nhiên chúng thường có giá rất cao và được bảo bệ bản quyền bởi các nhà cung cấp máymóc bằng Password/ chống Upload, hoặc nhiều trường hợp không thể chuyển đổi hay thay thếđược…Do vậy, việc sửa chữa HMI để giảm chi phí là điều rất quan trọng.

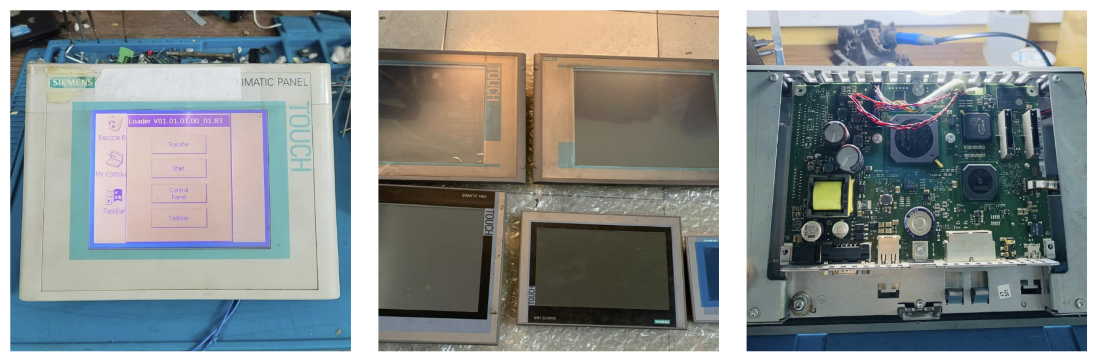

Cấu tạo của màn hình hmi Siemens
Màn hình cảm ứng HMI Siemens thường được cấu tạo bởi các bộ phận sau:
Bo nguồn
Bo CPU
Bo giao tiếp truyền thông
Phần hiển thị LCD
Phần cảm ứng hay còn gọi là tấm cảm ứng
Các môđun mở rộng khác,…
Những lỗi hư hỏng thường gặp trên màn hình HMI Siemens
Màn hình cảm ứng HMI trong quá trình hoạt động thường xảy ra các trường hợp hư hỏng như sau:
Sửa màn hình cảm ứng HMI Siemens Hư hỏng do thời gian sử dụng quá lâu
Sửa màn hình cảm ứng HMI Siemens Hư board nguồn do chạm chập, cháy nổ, hoặc do sét đánh
Trong trường hợp bạn bị hư hỏng board nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Board này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
03 bước chuẩn đoán hư hỏng cho một màn hình cảm ứng HMI Siemens giúp nhanh chóng xác định nguyên nhân và cách khắc phục
Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.
Bước 2: Kiểm tra ngoại quan
Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
Kiểm tra xem màn hình cảm ứng HMI Siemens có bị vỡ, bể hay cong vênh hay không?
Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens có bị cháy nổ không?
Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens có bị hỏng, chạm hay đứt ở đâu không?
Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?
Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi
Sửa chữa màn hình cảm ứng HMI Siemens Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
Sửa chữa màn hình cảm ứng HMI Siemens Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
Sửa chữa màn hình cảm ứng HMI Siemens Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
Sửa chữa màn hình cảm ứng HMI Siemens Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.
