Sửa Màn hình HMI Fuji MONITOUCH V606eM10

Giới thiệu chung

Màn hình HMI Fuji MONITOUCH V606eM10 là dòng thiết bị giao diện người – máy được sử dụng rất phổ biến trong các hệ thống tự động hóa công nghiệp tại Việt Nam. Với độ ổn định cao, giao diện trực quan và khả năng làm việc liên tục trong môi trường khắc nghiệt, dòng màn hình này thường xuất hiện trong các nhà máy sản xuất, dây chuyền đóng gói, hệ thống điều khiển PLC.

Tuy nhiên, sau nhiều năm vận hành, lỗi nguồn là một trong những sự cố thường gặp nhất, đặc biệt với các thiết bị có serial 0121M – thuộc lô sản xuất đã hoạt động lâu năm. Việc hiểu rõ nguyên nhân, dấu hiệu hư hỏng và cách sửa lỗi nguồn màn hình Fuji MONITOUCH V606eM10 sẽ giúp bạn tiết kiệm rất nhiều chi phí so với thay mới toàn bộ màn hình.

Bài viết này sẽ cung cấp hướng dẫn chi tiết, thực tế, giúp bạn:

• Nhận biết chính xác lỗi nguồn

• Phân tích nguyên nhân hư hỏng

• Hướng dẫn tháo – kiểm tra – thay thế linh kiện

• Lưu ý an toàn khi sửa chữa

• Kinh nghiệm kéo dài tuổi thọ nguồn màn hình

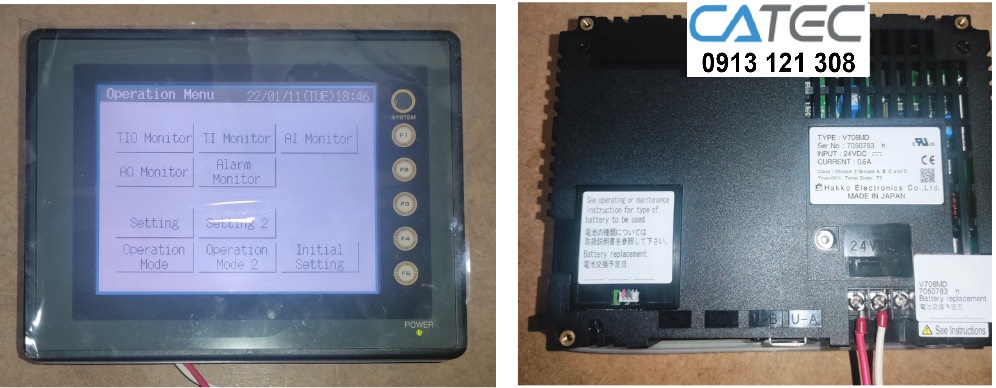

Tổng quan về màn hình Fuji MONITOUCH V606eM10

Sửa Fuji Electric – thương hiệu đứng sau MONITOUCH

Màn hình MONITOUCH là sản phẩm của Fuji Electric, một tập đoàn công nghiệp lâu đời đến từ Nhật Bản, nổi tiếng với các giải pháp điện – điện tử, tự động hóa và năng lượng.

Sửa Fuji Electric được đánh giá cao nhờ:

• Độ bền linh kiện

• Thiết kế tối ưu cho môi trường công nghiệp

• Khả năng hoạt động ổn định 24/7

Thông số cơ bản của Fuji MONITOUCH V606eM10

• Kích thước màn hình: 5.7 inch

• Độ phân giải: 320 x 240

• Nguồn cấp: 24VDC

• Giao tiếp: RS232/RS422/RS485

• Ứng dụng: HMI cho PLC Fuji, Mitsubishi, Omron, Siemens

Dòng V606eM10 được sử dụng rất rộng rãi nên nhu cầu sửa lỗi nguồn cũng tăng cao theo thời gian.

Lỗi nguồn màn hình Fuji MONITOUCH V606eM10 là gì?

Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Lỗi nguồn là tình trạng mạch cấp nguồn không hoạt động đúng, khiến màn hình:

• Không khởi động

• Hoạt động chập chờn

• Tự tắt sau vài phút

• Không lên đèn nguồn hoặc đèn nháy bất thường

Đây là lỗi chiếm trên 60% các ca sửa chữa MONITOUCH V606eM10 tại các xưởng sửa thiết bị công nghiệp.

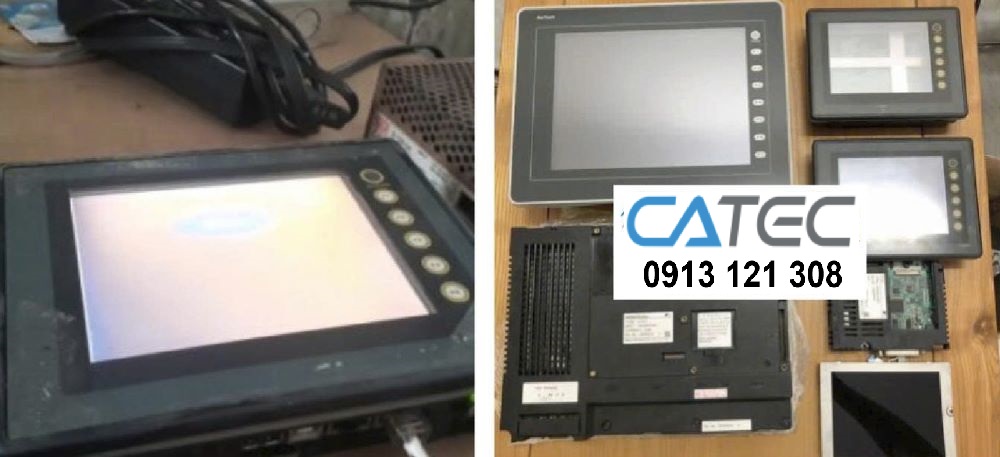

Dấu hiệu nhận biết lỗi nguồn Fuji MONITOUCH V606eM10 Serial 0121M

Trước khi tiến hành sửa chữa, bạn cần xác định đúng lỗi nguồn, tránh nhầm với lỗi main hoặc màn hình LCD.

Các dấu hiệu phổ biến

1. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Màn hình không lên nguồn

   • Cấp đủ 24VDC nhưng màn hình không sáng

   • Đèn POWER không sáng

2. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Màn hình lên rồi tắt

   • Khởi động được vài giây → tắt hẳn

   • Thường do tụ lọc nguồn suy giảm

3. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Đèn nguồn nhấp nháy

   • Điện áp không ổn định

   • IC nguồn hoạt động không đúng chu kỳ

4. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Màn hình treo logo Fuji

   • Nguồn yếu, không đủ dòng cho CPU khởi động

Nguyên nhân gây lỗi nguồn màn hình Fuji MONITOUCH V606eM10

1. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Lão hóa linh kiện theo thời gian

Với các thiết bị serial 0121M, thời gian vận hành thường trên 8–10 năm. Linh kiện dễ hỏng nhất là:

• Tụ hóa (Electrolytic Capacitor)

• IC nguồn xung

• Opto cách ly

2. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Môi trường làm việc khắc nghiệt

• Nhiệt độ cao trong tủ điện

• Độ ẩm lớn

• Bụi kim loại, dầu công nghiệp

3. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Điện áp cấp không ổn định

• Nguồn 24VDC bị sụt áp

• Nguồn xung ngoài nhiễu cao

• Không có lọc chống xung sét

4. Thiết kế nguồn dạng switching lâu năm

Nguồn switching hoạt động liên tục sinh nhiệt → linh kiện suy giảm nhanh hơn nguồn tuyến tính.

Cấu trúc mạch nguồn Fuji MONITOUCH V606eM10

Mạch nguồn của V606eM10 gồm các khối chính:

1. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Khối lọc đầu vào 24VDC

   • Diode bảo vệ

   • Tụ lọc lớn (470µF – 1000µF)

2. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Khối nguồn xung

   • IC PWM

   • Mosfet công suất

   • Biến áp xung

3. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Khối chỉnh lưu – ổn áp đầu ra

   • Diode Schottky

   • Tụ lọc đầu ra

   • IC ổn áp 5V, 3.3V

4. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 Khối phản hồi (feedback)

   • Opto PC817

   • TL431 hoặc tương đương

Dụng cụ cần chuẩn bị trước khi sửa lỗi nguồn

Để sửa chữa an toàn và hiệu quả, bạn cần:

• Đồng hồ đo số (VOM)

• Mỏ hàn nhiệt độ điều chỉnh

• Thiếc hàn chất lượng tốt

• Dung dịch vệ sinh mạch

• Nhíp, hút thiếc

• Kính lúp hoặc kính soi mạch

• Tụ, IC nguồn thay thế tương đương

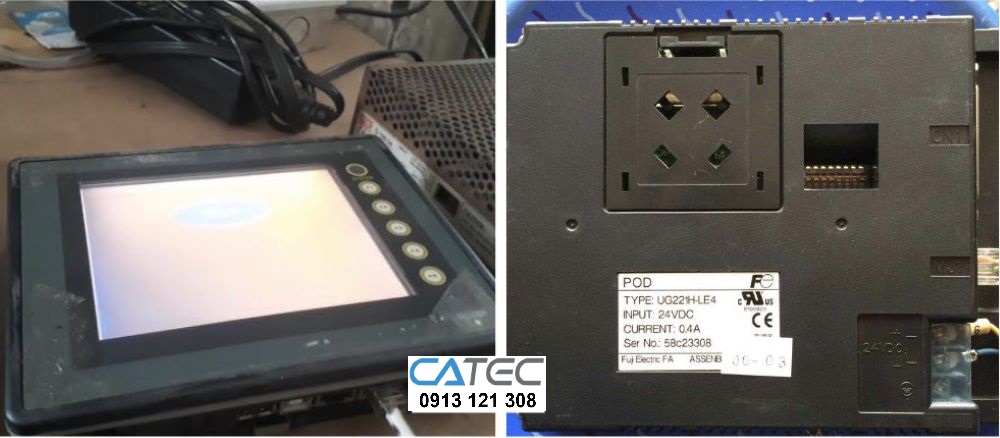

Hướng dẫn tháo màn hình Fuji MONITOUCH V606eM10 an toàn

Các bước tháo cơ bản

1. Ngắt hoàn toàn nguồn 24VDC

2. Tháo màn hình khỏi tủ điện

3. Mở các vít mặt sau

4. Nhẹ nhàng tách vỏ

5. Xác định bo nguồn (Power Board)

⚠️ Lưu ý: Không chạm tay trực tiếp vào tụ lớn khi chưa xả điện.

Các linh kiện thường hỏng trên nguồn Fuji MONITOUCH V606eM10

1. Tụ hóa lọc nguồn

• Giá trị thường gặp: 470µF / 35V, 1000µF / 25V

• Dấu hiệu hỏng:

  • Phồng đầu

  • Rò dung dịch

  • ESR cao

Giải pháp: Thay tụ mới, nhiệt độ 105°C, thương hiệu uy tín (Nichicon, Rubycon…)

2. Sửa Màn hình HMI Fuji MONITOUCH V606eM10 IC nguồn xung

• Thường là IC PWM dạng SOP-8

• Khi hỏng: nguồn không dao động

Giải pháp:

• Đo Vcc IC

• Kiểm tra xung gate MOSFET

• Thay IC tương đương nếu không có hàng chính hãng

3. Opto cách ly PC817

• Hỏng làm mất tín hiệu feedback

• Gây nguồn chập chờn

Giải pháp: Thay mới opto, giá rẻ nhưng ảnh hưởng lớn

4. Diode chỉnh lưu và MOSFET

• Chập diode → sập nguồn

• MOSFET rò → nóng, tắt nguồn

Giải pháp:

• Đo diode bằng thang diode

• Thay MOSFET cùng thông số Vds, Id

Quy trình sửa lỗi nguồn Fuji MONITOUCH V606eM10 chi tiết

Bước 1: Kiểm tra nguồn đầu vào

• Đo chính xác 24VDC

• Đảm bảo dòng đủ ≥ 2A

Bước 2: Kiểm tra tụ lọc

• Ưu tiên thay toàn bộ tụ nguồn nếu máy quá cũ

Bước 3: Kiểm tra IC nguồn và MOSFET

• Có xung hay không

• Có hiện tượng quá nhiệt

Bước 4: Kiểm tra điện áp đầu ra

• 5V, 3.3V phải ổn định

• Dao động < ±5%

Bước 5: Test chạy tải giả

• Cấp nguồn ngoài

• Quan sát 15–30 phút

Lưu ý an toàn khi sửa lỗi nguồn màn hình Fuji

• Không sửa khi còn cấp điện

• Dùng tụ chất lượng cao

• Không thay sai giá trị linh kiện

• Không câu dây tạm bợ

Khi nào nên thay nguồn, không nên sửa?

Bạn nên thay mới hoặc gửi sửa chuyên sâu khi:

• Biến áp xung cháy

• Mạch bị ăn mòn nặng

• CPU bị ảnh hưởng do nguồn lỗi kéo dài

Kinh nghiệm kéo dài tuổi thọ nguồn Fuji MONITOUCH V606eM10

• Dùng nguồn 24VDC ổn định

• Gắn quạt làm mát tủ điện

• Tránh bụi và độ ẩm cao

• Kiểm tra tụ nguồn định kỳ 2–3 năm

Kết luận

Cách sửa lỗi nguồn màn hình Fuji MONITOUCH V606eM10 Serial 0121M không quá phức tạp nếu bạn hiểu rõ cấu trúc mạch và nguyên nhân hư hỏng. Trong đa số trường hợp, chỉ cần thay tụ hóa, IC nguồn hoặc opto cách ly là có thể khôi phục màn hình hoạt động ổn định như ban đầu.

Việc sửa chữa đúng cách không chỉ giúp tiết kiệm chi phí, mà còn kéo dài tuổi thọ thiết bị thêm nhiều năm, đặc biệt quan trọng với các hệ thống sản xuất đang vận hành liên tục.

Sửa màn hình cảm ứng Fuji ( MONITOUCH ) Model: V606eM10 Serial: 0121M Lỗi nguồn

1. Nguyên nhân gây lỗi nguồn

➤ IC nguồn bị cháy hoặc suy yếu

• IC switching điều khiển nguồn hoạt động không ổn định.

• Dẫn đến mất áp 5V/12V nội bộ → màn hình không khởi động.

➤ Tụ lọc nguồn lão hóa – phồng – giảm dung lượng

• Là nguyên nhân phổ biến nhất.

• Khi tụ yếu → áp nguồn bị sụt → màn hình bật không lên hoặc tắt đột ngột.

➤ Diode chỉnh lưu / MOSFET nguồn hỏng

• Chập hoặc đứt → mạch nguồn bảo vệ kích hoạt → không có nguồn ra.

➤ Mạch bảo vệ chống chập kích hoạt

• Do linh kiện ở bo chính hoặc bo màn hình bị chập bán phần.

• Khi kích hoạt → nguồn không cấp vào hệ thống.

➤ Oxy hóa đường mạch – ẩm bo nguồn

• Gặp ở các nhà máy có hơi dầu, hơi hóa chất, độ ẩm cao.

• Làm đứt đường mạch hoặc gây sai áp.

➤ Lỗi đường cấp nguồn qua cáp nội bộ

• Cáp lỏng, chân tiếp xúc yếu, cáp hở → không đủ áp để khởi động.

2. Quy trình sửa chữa tại trung tâm

➤ Kiểm tra nguồn đầu vào và toàn bộ đường cấp

• Đo kiểm các đường 24V → 5V/12V.

• Xác định điểm sụt áp hoặc linh kiện gây chập tải.

➤ Sửa chữa bo nguồn

• Thay IC nguồn mới.

• Thay tụ lọc nguồn, diode chỉnh lưu, MOSFET hỏng.

• Phục hồi đường mạch cháy – đứt.

• Khử chập và kiểm tra tải ổn định.

➤ Kiểm tra bo main & bo hiển thị

• Đo dòng khởi động, xác định bo nào kéo nguồn.

• Xử lý oxy hóa, hàn lại chân linh kiện yếu.

➤ Kiểm tra cáp nội bộ

• Siết lại socket, làm sạch tiếp xúc.

• Thay cáp mới nếu tiếp xúc kém.

➤ Vệ sinh – chống ẩm

• Vệ sinh bo mạch bằng dung dịch chuyên dụng.

• Phủ lớp chống ẩm bảo vệ bo nguồn.

06 nguyên nhân và cách khắc phục lỗi ở màn hình HMI Fuji

1. Mất Kết Nối Với PLC (Communication Error)

Nguyên nhân:

• Đứt hoặc lỏng cáp tín hiệu RS232/RS485/ETHERNET.
• Sai địa chỉ truyền thông, sai cổng COM.
• Module PLC bị lỗi, PLC đang STOP.

Cách khắc phục:

• Kiểm tra và thay cáp truyền thông nếu cần.
• Xác minh thông số cổng COM/ETHERNET, baud rate, node ID đúng.
• Đảm bảo PLC đang RUN, reset PLC nếu cần thiết.

2. Lỗi Timeout – Mất Phản Hồi Từ PLC

Nguyên nhân:

• Thời gian phản hồi từ PLC quá dài.
• Mất nguồn PLC, module PLC hư hỏng hoặc lỗi chương trình PLC.

Cách khắc phục:

• Kiểm tra nguồn PLC, module liên quan.
• Xem lại chương trình PLC có treo lệnh hay không.
• Reset hoặc nạp lại chương trình PLC.

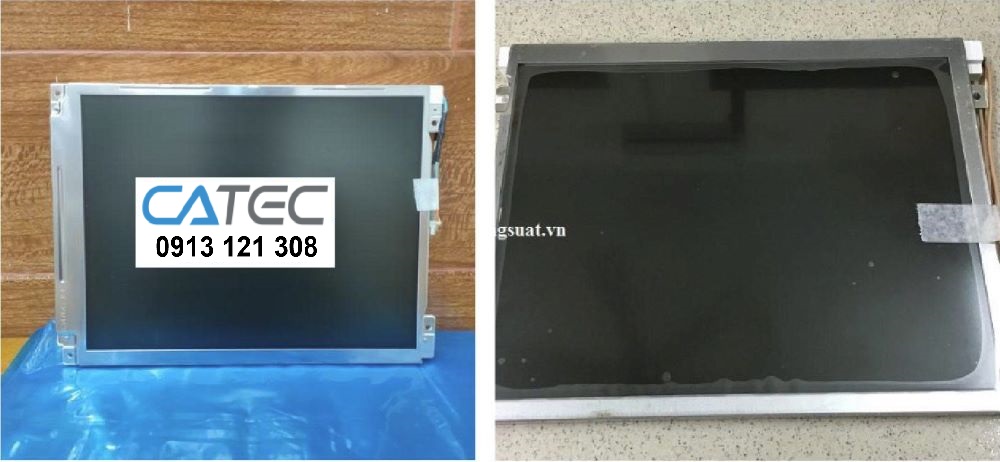

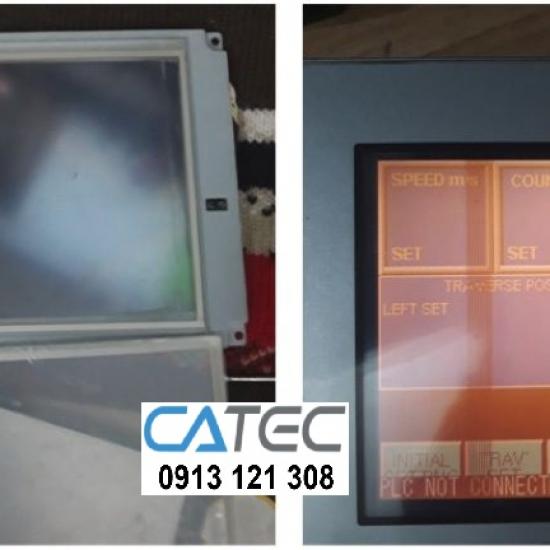

3. Hư Màn Hình Hiển Thị LCD

Nguyên nhân:

• LCD bị loang màu, sọc ngang/dọc, hình ảnh mờ hoặc đen toàn bộ.
• Driver LCD hoặc bo mạch điều khiển LCD lỗi.

Cách khắc phục:

• Thay LCD mới, kiểm tra và sửa bo mạch điều khiển LCD.
• Kiểm tra bo cao áp cấp đèn nền LCD.
