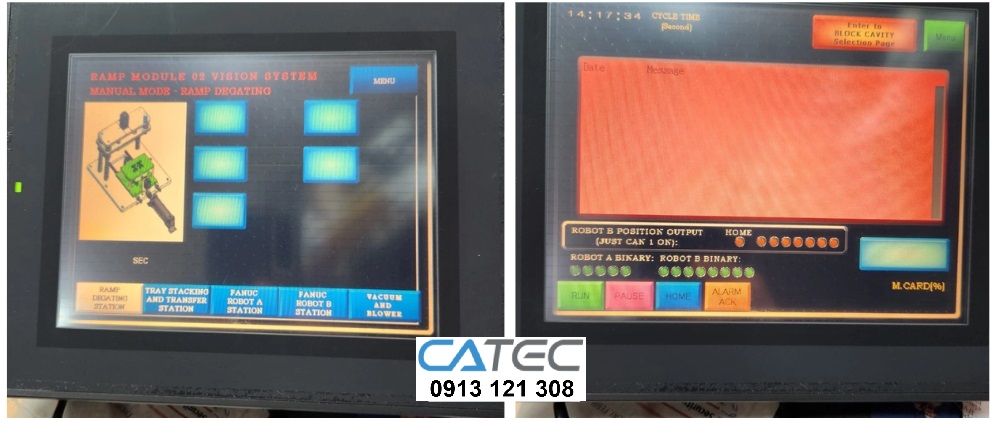

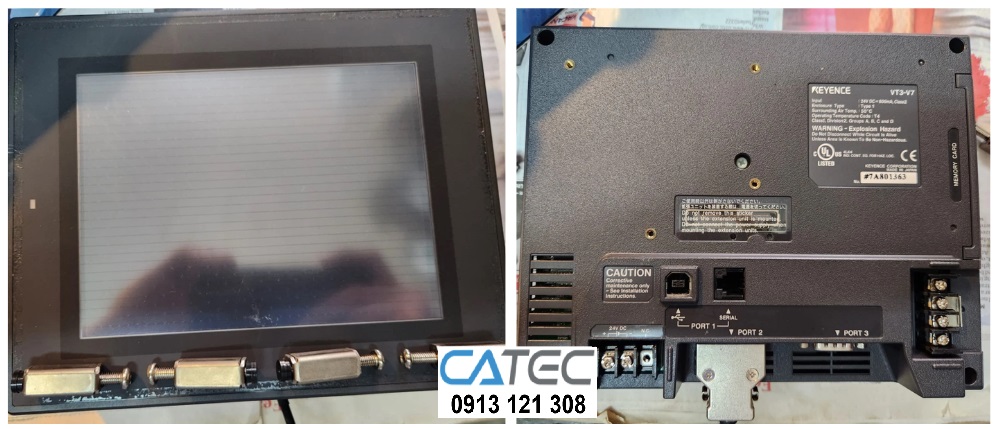

Chẩn Đoán & Thay Thế Tấm Nền LCD Keyence VT3-S10: Xử Lý Triệt Để Lỗi Kẻ Sọc, Loang Mờ, Mất Nền Hoàn Toàn

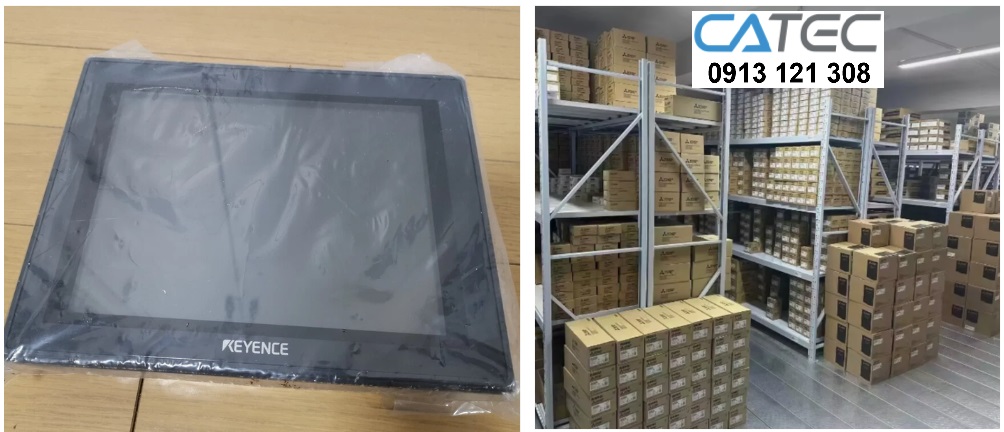

Sửa Màn Hình HMI VT3-S10 của Keyence

Trong môi trường sản xuất công nghiệp hiện đại, màn hình HMI không chỉ là giao diện hiển thị mà còn là trung tâm tương tác giữa con người và dây chuyền tự động hóa. Khi màn hình xuất hiện lỗi kẻ sọc, loang mờ hoặc mất nền hoàn toàn, hoạt động sản xuất có thể bị gián đoạn nghiêm trọng, gây thiệt hại lớn về chi phí và uy tín.

Bài viết này đi sâu vào chẩn đoán kỹ thuật, quy trình thay thế tấm nền LCD, kiểm soát rủi ro sau sửa chữa và chính sách bảo hành, tập trung vào dòng HMI VT3-S10 của Keyence – một thiết bị phổ biến trong các nhà máy tự động hóa tại Việt Nam.

Mục tiêu không chỉ là sửa chữa, mà là xử lý triệt để – ổn định dài hạn – minh bạch bảo hành – tối ưu chi phí đầu tư.

1. Tổng Quan Kỹ Thuật Màn Hình VT3-S10

VT3-S10 là HMI 10 inch sử dụng tấm nền LCD TFT công nghiệp, tích hợp:

Bộ xử lý hiển thị chuyên dụng
Mạch nguồn backlight riêng biệt
Bo mạch điều khiển LCD (LCD driver board)
Cáp tín hiệu LVDS tốc độ cao
Lớp cảm ứng điện trở (resistive touch)

Tấm nền LCD bao gồm:

Lớp tinh thể lỏng
Hệ thống backlight LED
Mạch T-CON (Timing Controller)
Ma trận transistor điều khiển điểm ảnh

Khi xuất hiện lỗi hiển thị, cần phân biệt rõ:

Nhóm lỗi	Nguyên nhân phổ biến
Kẻ sọc dọc/ngang	Lỗi driver IC, đứt mạch cột, lỗi T-CON
Loang mờ	Suy hao backlight, cháy LED, lão hóa panel
Mất nền hoàn toàn	Mất nguồn backlight, lỗi inverter, hỏng panel
Chớp tắt	Nguồn không ổn định, tụ lọc suy giảm

Việc chẩn đoán sai có thể dẫn đến thay thế sai linh kiện, tăng chi phí và rủi ro tái phát.

2. Phân Tích Chuyên Sâu Lỗi Kẻ Sọc

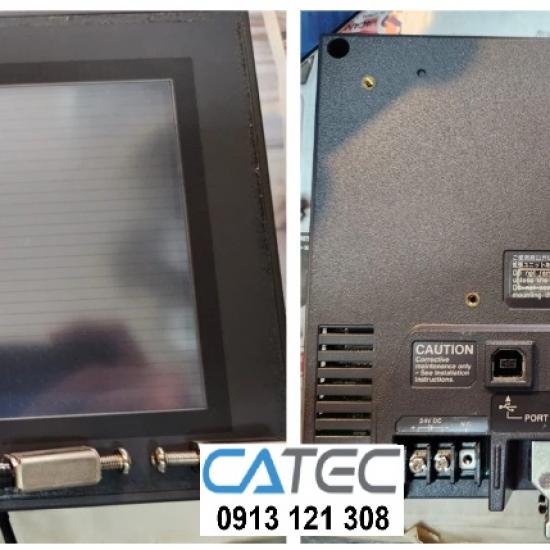

2.1 Sửa Màn Hình HMI VT3-S10 của Keyence Kẻ Sọc Dọc Cố Định

Biểu hiện:

Một hoặc nhiều đường thẳng chạy từ trên xuống
Không thay đổi theo nội dung hiển thị

Nguyên nhân kỹ thuật:

Sửa Màn Hình HMI VT3-S10 của Keyence Hỏng IC driver cột
Sửa Màn Hình HMI VT3-S10 của Keyence Đứt đường mạch ITO trong panel
Sửa Màn Hình HMI VT3-S10 của Keyence Lỗi kết nối TAB bonding

Trong trường hợp này, 90% cần thay tấm nền LCD hoàn chỉnh, vì IC driver được ép trực tiếp lên panel bằng công nghệ COG (Chip On Glass).

2.2 Sửa Màn Hình HMI VT3-S10 của Keyence Kẻ Sọc Ngẫu Nhiên

Biểu hiện:

Xuất hiện rồi biến mất
Thay đổi theo nhiệt độ

Nguyên nhân:

Sửa Màn Hình HMI VT3-S10 của Keyence Cáp LVDS lỏng hoặc oxy hóa
Sửa Màn Hình HMI VT3-S10 của Keyence Nguồn VGH/VGL không ổn định
Sửa Màn Hình HMI VT3-S10 của Keyence Lỗi mạch T-CON

Giải pháp kỹ thuật:

Đo điện áp:
- VGH ~ 15–30V
- VGL ~ -5 đến -10V
Kiểm tra ripple bằng oscilloscope
So sánh tín hiệu clock LVDS

Chỉ khi xác định panel lỗi vật lý mới thay thế.

3. Sửa Màn Hình HMI VT3-S10 của Keyence Lỗi Loang Mờ – Phân Tích Suy Hao Backlight

3.1 Hiện Tượng

Sửa Màn Hình HMI VT3-S10 của Keyence Màn hình vẫn hiển thị nhưng tối
Vùng sáng không đều
Ánh sáng vàng hoặc xanh bất thường

3.2 Nguyên Nhân

Sửa Màn Hình HMI VT3-S10 của Keyence LED backlight suy giảm quang thông
Driver LED xuống cấp
Tụ lọc nguồn ESR tăng cao

3.3 Phương Pháp Đo Lường

Đo dòng LED
Đo điện áp driver
So sánh độ sáng (lux meter)

Nếu LED đã lão hóa đồng loạt, thay LED riêng lẻ không đảm bảo độ đồng đều → nên thay toàn bộ tấm nền.

4. Mất Nền Hoàn Toàn – Phân Biệt Lỗi Panel Hay Lỗi Nguồn

Đây là lỗi khiến nhiều kỹ thuật viên nhầm lẫn.

Bước 1: Soi đèn pin

Nếu soi đèn thấy hình mờ → panel còn hoạt động → lỗi backlight.

Bước 2: Đo nguồn backlight

Kiểm tra điện áp ra driver
Kiểm tra xung PWM điều khiển

Bước 3: Đánh giá T-CON

Nếu mất cả tín hiệu lẫn ánh sáng → khả năng cao hỏng panel hoặc mạch điều khiển.

Chẩn đoán chính xác giúp tiết kiệm 30–50% chi phí không cần thiết.

Chẩn Đoán & Thay Thế Tấm Nền LCD Keyence VT3-S10: Xử Lý Triệt Để Lỗi Kẻ Sọc, Loang Mờ, Mất Nền Hoàn Toàn

5. Khi Nào Cần Thay Tấm Nền LCD Hoàn Chỉnh?

Thay toàn bộ panel khi:

Lỗi driver IC cột
Loang mực do vỡ tinh thể lỏng
Cháy LED diện rộng
Mất đồng đều màu nghiêm trọng
Panel bị nứt vi mô

Không nên thay khi:

Chỉ lỗi nguồn
Chỉ lỏng cáp
Lỗi firmware hiển thị

Quyết định đúng giúp tăng tuổi thọ thêm 5–7 năm.

6. Quy Trình Thay Thế Tấm Nền LCD Chuẩn Kỹ Thuật

6.1 Tháo Lắp An Toàn

Ngắt nguồn hoàn toàn
Xả tụ nguồn
Tháo mặt trước chống tĩnh điện
Đeo vòng ESD

6.2 Kiểm Tra Tương Thích

Độ phân giải
Giao thức LVDS
Sơ đồ chân
Điện áp backlight

6.3 Lắp Đặt

Căn chỉnh chính xác
Không bẻ cong panel
Siết lực vừa đủ
Kiểm tra ron chống bụi

7. Hiệu Chuẩn Sau Thay Thế

Một sai lầm lớn là chỉ lắp xong và giao máy.

Quy trình chuẩn phải bao gồm:

Test burn-in 24–48 giờ
Kiểm tra độ sáng
Kiểm tra điểm chết
Kiểm tra cảm ứng
Test nhiệt độ 0–50°C

Điều này đảm bảo không phát sinh lỗi sớm.

8. Kiểm Soát Chất Lượng Linh Kiện Thay Thế

Chất lượng panel quyết định 70% độ bền.

8.1 Phân Loại Panel

Panel tháo máy zin
Panel OEM công nghiệp
Panel tiêu chuẩn thương mại

Chỉ nên dùng panel đạt:

Tuổi thọ LED ≥ 30.000 giờ
Độ sáng ≥ 350 cd/m²
Tỷ lệ lỗi điểm ảnh < 0.01%

9. Rủi Ro Nếu Sửa Chữa Không Chuẩn

Lỗi tái phát sau 3–6 tháng
Màn hình ám màu
Nhiễu hình
Giảm tuổi thọ mainboard
Hỏng cảm ứng

Chi phí sửa lại có thể cao hơn 2–3 lần.

10. So Sánh Chi Phí: Thay Panel vs Thay Máy Mới

Giải pháp	Chi phí	Thời gian	Rủi ro
Thay panel	30–50% giá máy	3–5 ngày	Thấp nếu làm đúng
Thay máy mới	100%	2–4 tuần	Cần cấu hình lại

Đối với hệ thống đang vận hành ổn định, thay panel là giải pháp tối ưu.

11. Chính Sách Bảo Hành – Yếu Tố Xây Dựng Niềm Tin

Một đơn vị sửa chữa chuyên nghiệp phải minh bạch:

11.1 Bảo Hành Rõ Ràng

6–12 tháng cho panel
1 đổi 1 nếu lỗi kỹ thuật
Cam kết không phát sinh chi phí ẩn

11.2 Có Biên Bản Test

Hình ảnh trước và sau sửa
Thông số đo nguồn
Báo cáo burn-in

11.3 Tem Niêm Phong

Dán tem kỹ thuật
Ghi ngày sửa
Truy xuất lịch sử

Niềm tin không đến từ lời nói – mà từ quy trình kiểm soát minh bạch.

12. Lợi Ích Khi Chọn Đơn Vị Kỹ Thuật Chuyên Sâu

Chẩn đoán đúng ngay từ đầu
Không thay linh kiện không cần thiết
Tối ưu chi phí
Rút ngắn thời gian dừng máy
Được tư vấn phòng ngừa lỗi tái phát

13. Phòng Ngừa Lỗi LCD Tái Diễn

13.1 Ổn Định Nguồn Điện

Dùng nguồn cách ly
Lọc nhiễu công nghiệp
UPS cho hệ thống điều khiển

13.2 Kiểm Soát Nhiệt Độ

Tủ điện thông gió tốt
Tránh môi trường > 50°C

13.3 Giảm Sốc Cơ Học

Không đóng mở mạnh
Cố định chắc chắn panel

Phòng ngừa giúp tăng tuổi thọ gấp đôi.

Chẩn Đoán & Thay Thế Tấm Nền LCD Keyence VT3-S10: Xử Lý Triệt Để Lỗi Kẻ Sọc, Loang Mờ, Mất Nền Hoàn Toàn

14. Quy Trình Báo Giá Minh Bạch

Nhận máy
Chẩn đoán miễn phí
Báo lỗi cụ thể
Báo chi phí rõ ràng
Chỉ tiến hành khi khách hàng đồng ý

Không “sửa rồi mới báo giá”.

15. Cam Kết Sau Sửa Chữa

Hỗ trợ kỹ thuật từ xa
Tư vấn lắp đặt đúng chuẩn
Theo dõi định kỳ nếu cần

Điều này tạo mối quan hệ lâu dài thay vì chỉ một lần sửa chữa.

16. Tại Sao Lỗi LCD VT3-S10 Ngày Càng Phổ Biến?

Nguyên nhân chính:

Tuổi thọ linh kiện đã 7–10 năm
Môi trường sản xuất khắc nghiệt
Dao động điện áp
Không bảo trì định kỳ

Việc thay panel đúng thời điểm giúp tránh dừng máy đột ngột.

17. Góc Nhìn Kỹ Thuật Nâng Cao

Đối với chuyên gia kỹ thuật, cần kiểm tra:

Dạng sóng LVDS bằng oscilloscope ≥ 350mV
Nhiệt độ IC driver
ESR tụ nguồn
Độ nhiễu EMI trong tủ điện

Đây là khác biệt giữa sửa chữa phổ thông và sửa chữa chuyên sâu.

18. Câu Hỏi Thường Gặp

Thay panel có ảnh hưởng chương trình không?
Không, dữ liệu nằm trong bộ nhớ HMI.

Sau thay có cần cấu hình lại không?
Không nếu đúng chuẩn model.

Có đảm bảo màu sắc như ban đầu?
Có nếu dùng panel đạt chuẩn công nghiệp.

19. Giá Trị Cốt Lõi: An Tâm & Ổn Định

Điều khách hàng cần không chỉ là màn hình sáng lại, mà là:

Hoạt động ổn định dài hạn
Không phát sinh lỗi ẩn
Có nơi chịu trách nhiệm

Đó là lý do chính sách bảo hành và minh bạch kỹ thuật quan trọng hơn giá rẻ.

20. Kết Luận

Chẩn đoán và thay thế tấm nền LCD VT3-S10 không đơn thuần là thao tác kỹ thuật, mà là quá trình đòi hỏi:

Hiểu sâu cấu trúc panel
Đo kiểm chính xác
Lựa chọn linh kiện đạt chuẩn
Kiểm soát chất lượng sau sửa
Minh bạch bảo hành

Xử lý triệt để lỗi kẻ sọc, loang mờ hay mất nền hoàn toàn giúp:

Giảm chi phí đầu tư
Tăng tuổi thọ thiết bị
Ổn định sản xuất
Xây dựng niềm tin lâu dài

Trong môi trường công nghiệp, sự ổn định là giá trị lớn nhất. Và một quy trình sửa chữa chuyên sâu, minh bạch chính là nền tảng tạo nên sự ổn định đó.
