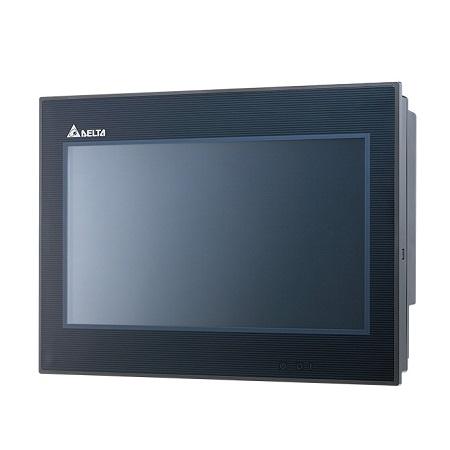

Màn hình cảm ứng HMI Delta DOP-B10S411 gồm 3 phần chính:
Cấu tạo phần cứng:
- Màn hình hiển thị: có thể là màn hình LCD, CRT, hoặc OLED.
- Phần cảm ứng - Touch screen
- Bàn phím: để nhập dữ liệu và điều khiển hệ thống.
- Thiết bị lưu nhớ: ROM, RAM, EPROM/Flash
- Bộ xử lý: CPU
- Vỏ: Vỏ nhựa hoặc vỏ kim loại
Truyền thông:
- Các cổng kết nối: để kết nối với PLC, máy tính, và các thiết bị khác như các cổng RS232, RS485, Ethernet, USB thông qua giao thức Modbus, PPI, CANbus, Profibus
Cấu tạo phần mềm:
- Hệ điều hành: để quản lý các hoạt động của màn hình HMI.
- Phần mềm ứng dụng: để hiển thị thông tin, điều khiển hệ thống, và giao tiếp với người dùng.
Catec Automation Chuyên sửa chữa màn hình cảm ứng HMI Delta các lỗi như :bị nứt, vỡ, chấm đen, không hiển thị, không sáng, hiển thị mờ, hiển thị sọc, bị lỗi cảm ứng không nhạy, bị đơ , không thể cảm ứng, chạm không ăn, không kết nối được với PLC, bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu, bị mất nguồn. Dịch vụ chất lượng, uy tín và phí sữa chữa hợp lý, bảo hành 3-6 tháng, cam kết linh kiện chính hãng
Chúng tôi có hơn 10 năm kinh nghiệm về dịch vụ sửa màn hình HMI Delta tại HCM với chi phí thấp nhất, chất lượng nhất. Đội ngũ nhân viên kỹ thuật tại Catec có nhiều năm tay nghề hoạt động trong lĩnh vực sửa chữa máy công nghiệp, sửa man hình HMI, sửa thiết bị điện tự động hóa,… sẵn sàng hỗ trợ sửa chữa nhanh chóng cho quý khách hàng .
Chúng tôi chuyên nhận sửa chữa HMI mọi khu vực miền Nam như TP HCM, Long An, Bình Dương , Đồng Nai,…
Catec cung cấp linh kiện, sửa chữa thay thế HMI Delta. Catec đã hỗ trợ sửa chữa , thay mới với các lỗi sau :
✅ Màn hình HMI tối, không hiển thị
✅ Màn hình bị kẻ mành
✅ Không khởi động được
✅ Lỗi RAM
✅ Màn hình bị tối, đèn nền không sáng
✅ Thay bàn phím cảm ứng – Touch Keypad
✅ Thay LCD màn hiển thị
Các lỗi hay gặp của màn hình HMI Delta DOP-B10S411
Sửa chữa khắc phục màn hình HMI DOP-B10S411 lỗi màn hình
Một trong những lỗi thường gặp nhất trên màn hình HMI là lỗi liên quan đến chính màn hình hiển thị. Các lỗi màn hình thường gặp có thể kể đến tình trạng màn hình đen khi nguồn điện cung cấp cho màn hình không ổn định hoặc bị ngắt quãng. Trong trường hợp này, bạn chỉ cần kiểm tra nguồn điện và đường truyền điện để khắc phục.
Dấu hiệu nhận biết là các đường sọc xuất hiện trên màn hình trong quá trình sử dụng. Nguyên nhân chủ yếu dẫn đến lỗi trên là từ cáp kết nối bị lỏng, hỏng hoặc do tác động của nhiễu điện trong môi trường. Vì vậy, cần kiểm tra và thay thế cáp kết nối hoặc xử lý nguồn nhiễu điện thì HMI sẽ hoạt động trở lại bình thường.
Nếu trong trường hợp khác là màn hình bị loang màu, cần tìm hiểu kỹ nguyên nhân xảy ra có phải do màn hình bị hư hỏng hoặc do môi trường sử dụng có độ ẩm cao, bụi bẩn. Khi xác định rõ được nguyên nhân, có thể dễ dàng khắc phục bằng cách thay thế màn hình hoặc cải thiện điều kiện môi trường. Đây chỉ là những lỗi màn hình thường gặp nhất của HMI, ngoài ra HMI còn rất nhiều các lỗi liên quan đến hiển thị khác.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S411 lỗi kết nối với PLC
Lỗi kết nối là một trong những vấn đề phổ biến mà người vận hành thường gặp phải khi sử dụng màn hình HMI. Tình trạng màn hình HMI không kết nối được với PLC (Programmable Logic Controller) có thể xảy ra do cáp kết nối bị lỏng, hỏng hoặc do sai cấu hình kết nối. Trong trường hợp này, cần kiểm tra cáp kết nối và cấu hình kết nối lại cho đúng. Ngay cả khi có kết nối, màn hình HMI vẫn có thể không hiển thị dữ liệu từ PLC do sai cấu hình phần mềm hoặc do lỗi phần cứng của PLC. Để khắc phục, cần kiểm tra cấu hình phần mềm và phần cứng của PLC để tìm ra nguyên nhân và khắc phục.
Còn với trường hợp màn hình HMI có thể không điều khiển được PLC thì có thể màn hình đã bị sai cấu hình phần mềm hoặc do lỗi phần cứng của PLC hoặc chính màn hình HMI. Khi thấy HMI bị như vậy, không nên tự ý sửa chữa mà cần liên hệ ngay đến các đơn vị sửa chữa màn hình HMI chuyên nghiệp hoặc đến hãng để được giải quyết tốt nhất.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S411 lỗi phần mềm: Ngoài lỗi màn hình và lỗi kết nối, lỗi phần mềm cũng là một vấn đề đáng lưu tâm trong quá trình sử dụng màn hình HMI. Tình trạng màn hình HMI bị treo có thể xảy ra do lỗi phần mềm hoặc do thiếu tài nguyên hệ thống. Trong trường hợp này, người vận hành cần khởi động lại hệ thống hoặc nâng cấp phần cứng để giải quyết vấn đề.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S511 Lỗi hư hỏng phần cảm ứng hoặc phím bấm màn hình.: Là lỗi thường gặp nhất khi sử dụng màn hình HMI Delta sau 5 năm sử dụng . Loại màn hình này có thiết kế tấm cảm ứng dạng điện trở nên khi người dùng bấm quá nhiều vào một điểm trên màn hình HMI Siemens dẫn đến: lỗi lệch điểm, nhấn không tiếp nhận thông tin, màn hình không lên, ...
=> Cách Khắc phục màn hình HMI Delta Lỗi lệch điểm: Tiến hành vào System Config và chọn Calib điều chỉnh lại điểm cảm ứng. Nếu màn hình báo đã hiệu chỉnh thành công, cơ hội sửa lỗi là 80%. Trường hợp, lỗi lệch điểm cảm ứng không thể khắc phục, cần thay mới màn hình.
Cách Khắc phục màn hình HMI Delta Không lên màn hình: Kiểm tra nguồn cấp có lỏng, có bị hỏng không, kiểm tra đèn led màn hình còn hoạt động không hay đã bị cháy. Nếu đèn bị cháy có thể thay mới để màn hình HMI hoạt động trở lại.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S411 Lỗi hư phần hiển thị LCD: Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên lỗi hư phần hiển thị LCD. Trên màn hình HMI, phần hiển thị LCD cũng rất dễ bị hư hỏng với các lỗi như loang, mờ LCD, lên màn hình trắng hoặc không sáng đèn…
=> Phương án khắc phục là thay thế phần hiển thị (LCD) mới cho màn hình, đáp ứng thời gian và tiết kiệm chi phí cho khách hàng, tuổi thọ từ 5-7 năm tùy thuộc vào môi trường hoạt động của màn hình.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S411 Lỗi hư bo cao áp, hư bóng đèn:
Khi khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Đây là lỗi xuất hiện khi bạn bật màn hình nhưng LCD không xuất hiện ánh sáng dù cảm ứng còn tác dụng.=> Cách xử lý : thay thế bo cao áp mới hoặc liên hệ ngay với các cơ sở sửa chữa để lên phương an sửa chữa cụ thể.
Sửa chữa khắc phục màn hình HMI Delta DOP-B10S411 Lỗi không kết nối được hoặc nhập liệu không được => Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình HMI nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng “COM1 & COM2 or PLC Connection Fault”.
Phương án khắc phục là nhà sản xuất có thể liên hệ tới các cơ sở sửa chữa để thay thế trực tiếp hoặc lên phương án sửa chữa cụ thể thay thế đường truyền kết nối.
