Sửa Màn Hình HMI Mitsubishi A975GOT
1. Tổng quan về HMI Mitsubishi A975GOT và vai trò trong hệ thống tự động hóa
Trong các dây chuyền sản xuất công nghiệp, HMI (Human Machine Interface) đóng vai trò là cầu nối giữa con người và hệ thống điều khiển PLC. Dòng HMI Mitsubishi A975GOT thuộc series GOT-A của Mitsubishi Electric từng được ứng dụng rộng rãi trong nhiều nhà máy sản xuất thực phẩm, bao bì, nhựa, dệt may, cơ khí chính xác và các hệ thống điều khiển tích hợp quy mô vừa và lớn.
Model A975GOT nổi bật với màn hình màu, khả năng giao tiếp đa dạng và độ ổn định cao trong môi trường công nghiệp. Tuy nhiên, sau nhiều năm vận hành liên tục trong điều kiện nhiệt độ cao, độ ẩm lớn, rung động cơ học và nhiễu điện từ, thiết bị bắt đầu phát sinh các lỗi đặc trưng, trong đó lỗi mất hiển thị hoàn toàn hoặc hiển thị chập chờn là một trong những sự cố nghiêm trọng nhất.
Mã lỗi liên quan đến module bus như A9GT-BUSS-11GJ (912C) thường xuất hiện khi hệ thống giao tiếp nội bộ giữa board chính và các module mở rộng gặp sự cố. Việc sửa chữa triệt để đòi hỏi hiểu sâu về cấu trúc phần cứng, nguyên lý hoạt động mạch hiển thị và đặc tính linh kiện chuyên dụng của Mitsubishi.
2. Phân tích kỹ thuật lỗi mất hiển thị trên A975GOT
Lỗi mất hiển thị trên A975GOT có thể biểu hiện dưới nhiều dạng khác nhau:
-
Màn hình tối hoàn toàn nhưng đèn nguồn vẫn sáng
-
Có nguồn nhưng không có hình ảnh
-
Hiển thị mờ, sọc ngang/dọc
-
Chỉ sáng nền nhưng không hiển thị nội dung
-
Khởi động lại liên tục
Để xử lý triệt để, cần phân tích theo từng lớp cấu trúc phần cứng:
2.1. Hệ thống nguồn cấp nội bộ
A975GOT sử dụng bộ nguồn chuyển mạch nội bộ để tạo các mức điện áp 5V, 12V, -12V và điện áp cao áp cấp cho đèn nền (CCFL inverter). Sau thời gian dài hoạt động, tụ lọc nguồn thường bị suy giảm ESR, gây sụt áp hoặc nhiễu ripple lớn. Khi điện áp không ổn định, vi xử lý trung tâm hoặc mạch driver LCD sẽ không hoạt động đúng chuẩn.

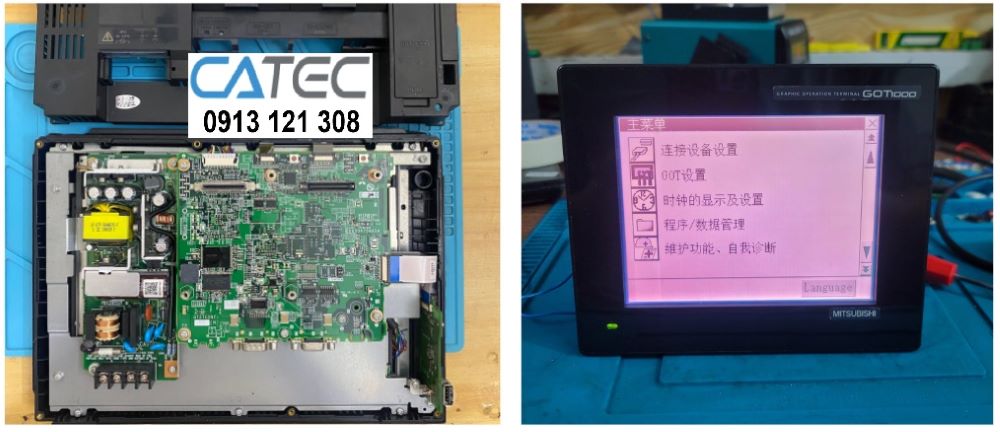

2.2. Mạch xử lý tín hiệu hiển thị
Board chính chứa CPU, RAM, ROM và các IC điều khiển LCD chuyên dụng. Nếu xảy ra lỗi hỏng chip điều khiển màn hình hoặc mất xung clock từ thạch anh, màn hình sẽ không hiển thị dù hệ thống vẫn cấp nguồn.
2.3. Mạch bus giao tiếp A9GT-BUSS-11GJ (912C)
Module bus đóng vai trò trung gian truyền dữ liệu giữa board chính và các module mở rộng. Khi bus lỗi, CPU không khởi tạo được hệ thống hiển thị hoặc bị treo trong quá trình self-check. Mã 912C thường liên quan đến mất giao tiếp nội bộ hoặc lỗi checksum firmware.
2.4. Đèn nền và inverter
Một số trường hợp chỉ hỏng đèn nền CCFL hoặc mạch inverter cao áp. Khi chiếu đèn pin vào màn hình vẫn thấy nội dung mờ, chứng tỏ panel LCD còn hoạt động nhưng mất nguồn backlight.
Việc phân biệt chính xác từng nhóm lỗi là bước quyết định đến hiệu quả sửa chữa và chi phí thay thế linh kiện.
3. Quy trình chẩn đoán chuyên sâu theo tiêu chuẩn kỹ thuật
Để đảm bảo sửa chữa triệt để, quy trình kỹ thuật cần được thực hiện theo các bước nghiêm ngặt:
Bước 1: Kiểm tra ngoại quan và đo kiểm sơ cấp
-
Quan sát dấu hiệu cháy nổ, phù tụ, oxy hóa chân linh kiện
-
Đo điện áp đầu vào và điện áp thứ cấp bằng đồng hồ chuẩn RMS
-
Kiểm tra cầu chì bảo vệ và mạch chống ngược cực
Bước 2: Phân tích dạng sóng nguồn bằng oscilloscope
-
Đo ripple nguồn 5V và 12V
-
Kiểm tra xung PWM của IC nguồn
-
Đánh giá độ ổn định khi tải giả lập
Bước 3: Kiểm tra mạch bus A9GT-BUSS-11GJ
-
Sửa Màn Hình HMI Mitsubishi A975GOT Đo trở kháng đường bus
-
Sửa Màn Hình HMI Mitsubishi A975GOT So sánh tín hiệu clock và data với thiết bị chuẩn
-
Kiểm tra IC đệm bus và mạch cách ly
Bước 4: Phân tích firmware
-
Đọc và kiểm tra checksum ROM
-
Nạp lại firmware khi cần thiết
-
Kiểm tra lỗi bộ nhớ RAM bằng test nội bộ
Bước 5: Kiểm tra module hiển thị
-
Sửa Màn Hình HMI Mitsubishi A975GOT Test panel LCD bằng bộ test chuyên dụng
-
Sửa Màn Hình HMI Mitsubishi A975GOT Đo điện áp cấp VGH, VGL, VCOM
-
Đánh giá driver IC màn hình
Việc sử dụng thiết bị chuyên dụng như oscilloscope băng thông cao, máy nạp ROM công nghiệp và bộ test LCD chuyên ngành là yếu tố bắt buộc để đảm bảo sửa chữa đúng bản chất, không thay thế linh kiện theo cảm tính.
4. Nguyên nhân gốc rễ gây lỗi 912C và mất hiển thị
Qua thực tế sửa chữa hàng trăm thiết bị, các nguyên nhân chính được xác định gồm:
-
Lão hóa tụ điện nguồn gây sụt áp khởi động
-
Sửa Màn Hình HMI Mitsubishi A975GOT Hỏng IC bus do nhiễu điện áp đột biến
-
Sửa Màn Hình HMI Mitsubishi A975GOT Oxy hóa socket kết nối giữa board chính và module
-
Hỏng IC driver màn hình do quá nhiệt
-
Sửa Màn Hình HMI Mitsubishi A975GOT Lỗi firmware do mất nguồn đột ngột
-
Sửa Màn Hình HMI Mitsubishi A975GOT Hư hỏng inverter do môi trường rung động mạnh
Điểm quan trọng là không chỉ thay linh kiện hỏng mà cần xử lý triệt để nguyên nhân gây hỏng, ví dụ: bổ sung tụ chống nhiễu, gia cố tản nhiệt, xử lý lại mối hàn BGA nếu cần.
5. Tiêu chuẩn thay thế linh kiện chính hãng
Cam kết linh kiện chính hãng không chỉ là khẩu hiệu marketing mà phải được đảm bảo bằng:
-
Sử dụng IC nguồn đúng mã gốc
-
Tụ điện công nghiệp 105°C hoặc 125°C
-
Linh kiện bán dẫn có nguồn gốc rõ ràng
-
Không sử dụng linh kiện tháo máy trôi nổi
Việc sử dụng linh kiện không đạt chuẩn có thể khiến thiết bị hoạt động tạm thời nhưng nhanh chóng tái lỗi sau vài tháng vận hành.
6. Kiểm định sau sửa chữa và mô phỏng tải thực tế
Sau khi hoàn tất thay thế và hiệu chỉnh, thiết bị phải trải qua quy trình burn-in:
-
Chạy liên tục 24–72 giờ
-
Kiểm tra nhiệt độ CPU và nguồn
-
Test giao tiếp với PLC thực tế
-
Mô phỏng điều kiện dao động điện áp
Chỉ khi vượt qua toàn bộ bước kiểm định mới được bàn giao cho khách hàng.
7. Xây dựng niềm tin bằng chính sách bảo hành rõ ràng
Trong môi trường công nghiệp, việc dừng máy gây thiệt hại lớn. Vì vậy, chính sách bảo hành phải minh bạch:
-
Bảo hành linh kiện thay thế từ 3–12 tháng tùy hạng mục
-
Hỗ trợ kỹ thuật từ xa
-
Lưu hồ sơ sửa chữa chi tiết
-
Tư vấn phòng ngừa tái lỗi
Niềm tin không đến từ lời quảng cáo mà từ sự ổn định dài hạn sau sửa chữa.
8. Lợi ích khi sửa chữa chuyên sâu thay vì thay mới
Chi phí thay mới HMI dòng cũ thường rất cao và khó tìm hàng. Sửa chữa chuyên sâu mang lại:
-
Tiết kiệm 40–70% chi phí
-
Giữ nguyên cấu hình hệ thống
-
Không cần chỉnh sửa lại chương trình PLC
-
Giảm thời gian dừng máy
Đặc biệt với các hệ thống cũ không còn sản xuất linh kiện mới, sửa chữa là giải pháp kinh tế và bền vững.
9. Kết luận: Sửa đúng bệnh – Khôi phục ổn định – Cam kết dài hạn
Sửa chữa triệt để lỗi mất hiển thị HMI Mitsubishi A975GOT mã A9GT-BUSS-11GJ (912C) không đơn thuần là thay màn hình hay thay tụ nguồn. Đó là quá trình phân tích chuyên sâu, đo kiểm chính xác và xử lý tận gốc nguyên nhân gây lỗi.
Cam kết linh kiện chính hãng, quy trình kỹ thuật chuẩn hóa và chính sách bảo hành minh bạch chính là nền tảng tạo dựng niềm tin lâu dài với khách hàng công nghiệp.
Khi thiết bị được phục hồi đúng chuẩn kỹ thuật, hệ thống sản xuất sẽ vận hành ổn định, giảm thiểu rủi ro dừng máy và tối ưu chi phí đầu tư. Đây chính là giá trị cốt lõi của dịch vụ sửa chữa chuyên sâu mà các doanh nghiệp đang tìm kiếm.
