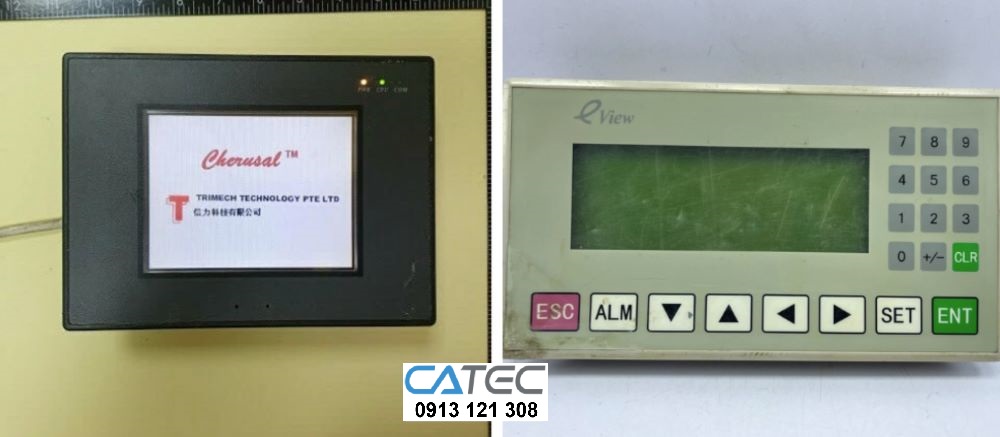

Công Ty TNHH kỹ Thuật CATEC Chuyên sửa chữa màn hình cảm ứng HMI EVIEW xử lí lỗi nhanh chóng trong vòng 24H khu vực miền Nam
Chúng tôi có đội ngũ kỹ sư 10 năm kinh nghiệm chuyên sửa chữa màn hình công nghiệp tất các hãng: sửa màn hình HMI Weintek, sửa màn hình HMI Weinview, sửa màn hình HMI MCGS, sửa màn hình HMI Touchwin, sửa màn hình HMI Panasonic, Teco, Easyview, Wecon, xinje, sửa màn hình HMI Samkoon, sửa màn hình HMI INVT, sửa màn hình HMI Proface, sửa màn hình HMI Weintek, sửa màn hình HMI LS, sửa màn hình HMI Siemens, sửa màn hình HMI Tounchwin, sửa màn hình HMI Schneider, sửa màn hình HMI Mitsubishi, sửa màn hình HMI Delta, sửa màn hình HMI Fuji, sửa màn hình HMI Hitech, sửa màn hình HMI Omron, sửa màn hình HMI Idec, sửa màn hình HMI Shihlin, sửa màn hình HMI Beijer...
Chuyên sửa màn hình Công nghiệp các lỗi phần cứng và phần mềm:
-
Màn hình HMI lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
-
Màn hình HMI mất nguồn, lỗi mất chương trình do hư board điều khiển, Lỗi nổ tụ, hư tụ, hư linh kiện điện trở...lỗi truyền thông: không truyền thông được với PLC, Hư CPU, hư vi xử lý.
-
Màn hình cảm ứng HMI hư LCD hiển thị, màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình, trầy rước, bể nát màn hình, mất chương trình do hư boad điều khiển.
-
Ngoài ra chúng tôi còn chuyên Crack password, Unlock password, bẻ khóa lấy chương trình màn hình HMI bị password, lập trình chuyển đổi chương trình màn hình HMI từ hãng này sang hãng khác cùng kích thước...
Cam kết linh kiện chính hãng, CATEC Automation cam kết Thời gian sửa nhanh trong ngày hạn chế gián đoạn sản xuất, đảm bảo an toàn cho chương trình, bảo hành uy tín 3-6 tháng, lắp đặt tận nơi, hỗ trợ kỹ thuật 24/7, Holine hỗ trợ 0913121308
CATEC Automation chúng tôi chuyên cung cấp màn hình Delta bảo hành 12 tháng, ngoài ra chúng tôi là Bảo hành, sửa lỗi màn hình HMI Omron uy tín miền Nam, giá ưu đãi với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất

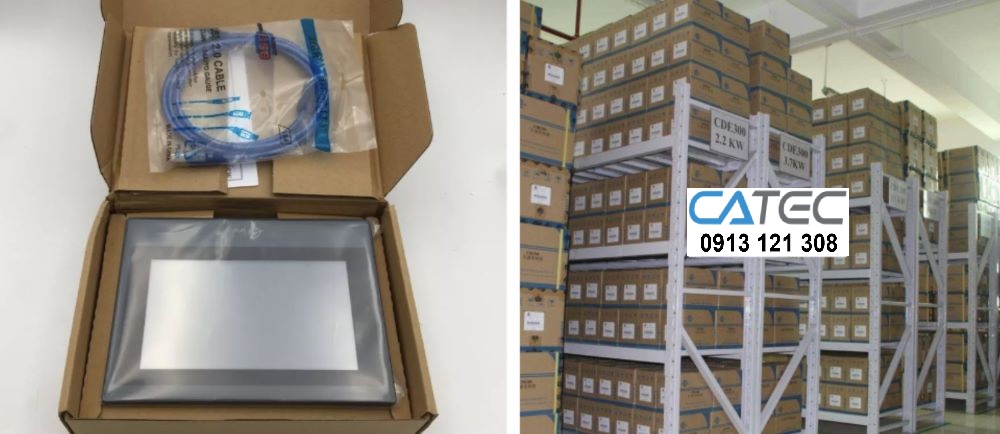

Chuyên cung cấp màn hình Delta bảo hành 12 tháng
– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.
– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.
– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.
– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.
Các lỗi của màn hình HMI EVIEW gồm có
– Sửa màn hình HMI EVIEW bị nứt, vỡ
– Sửa màn hình HMI EVIEW hiển thị mờ
– Sửa màn hình HMI EVIEW hiển thị bị chấm đen
– Sửa màn hình HMI EVIEW bị hiển thị sọc LCD
– Sửa màn hình HMI EVIEW không hiển thị, không sáng
– Sửa màn hình HMI EVIEW bị treo (bị đơ), không thể cảm ứng
– Sửa màn hình HMI EVIEW chạm không ăn
– Sửa màn hình HMI EVIEW bị lỗi nguồn, mất nguồn
– Sửa màn hình HMI EVIEW Delta bị lỗi cao áp
– Sửa màn hình HMI EVIEW bị lỗi không kết nối được với PLC

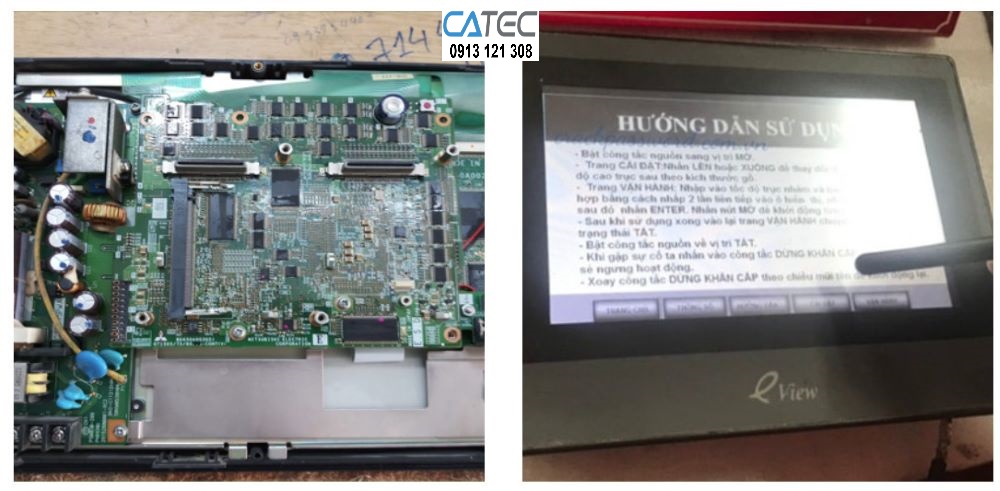

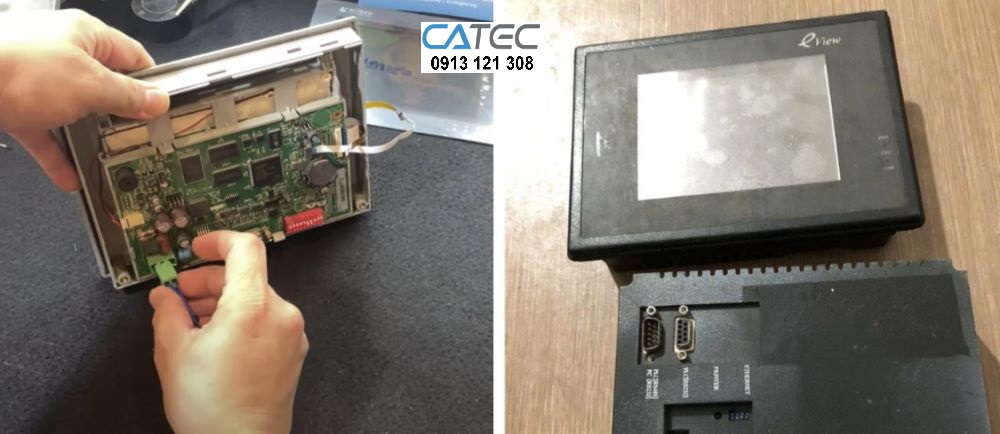

Màn hình HMI được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

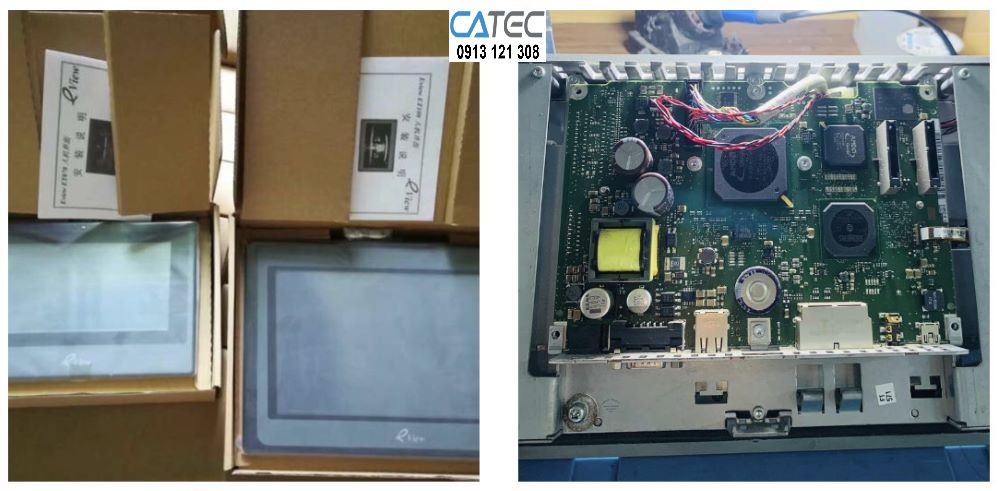

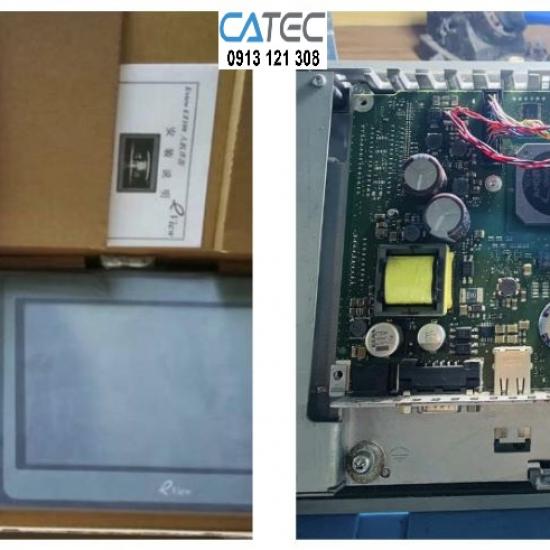

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Lỗi thường gặp ở màn hình EVIEW
– Màn hình cảm ứng Hmi EVIEW Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
– Màn hình cảm ứng Hmi EVIEW Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
– Màn hình cảm ứng Hmi EVIEW Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
– Màn hình cảm ứng Hmi EVIEW Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
– Màn hình cảm ứng Hmi EVIEW Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
– Màn hình cảm ứng Hmi EVIEW Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp Màn hình cảm ứng Hmi EVIEW – Board nguồn thường là board chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như Kyocera, Sharp,NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng, ứng ma trận: Ma trận và điện trở. Một số loại HMI còn có các phím chức năng. Các môđun mở rộng khác,..
– Màn hình cảm ứng Hmi EVIEW Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
=> Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

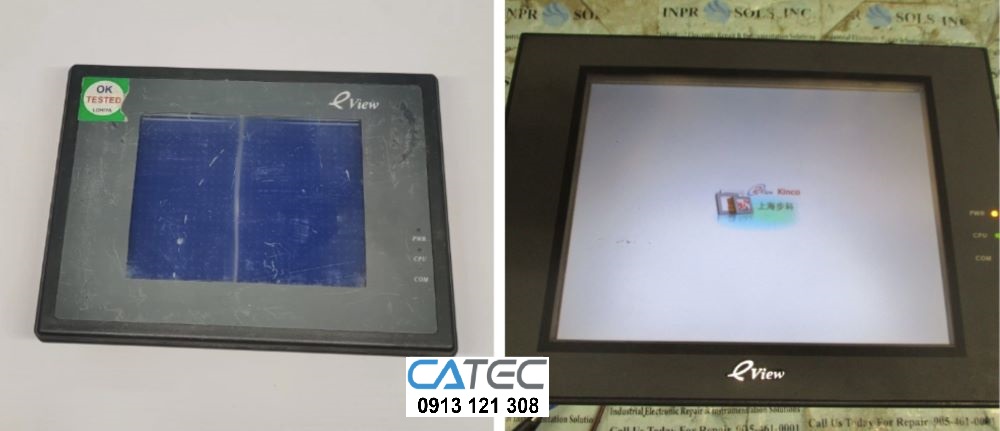

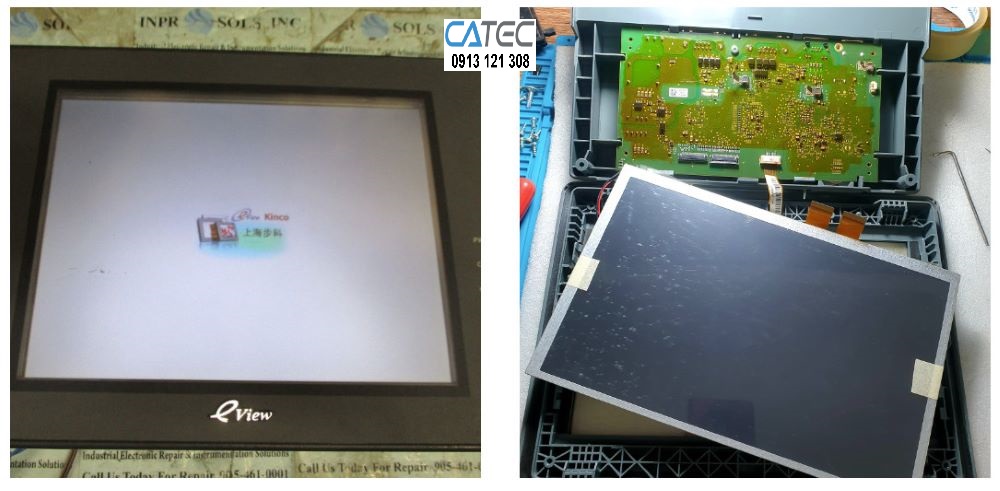

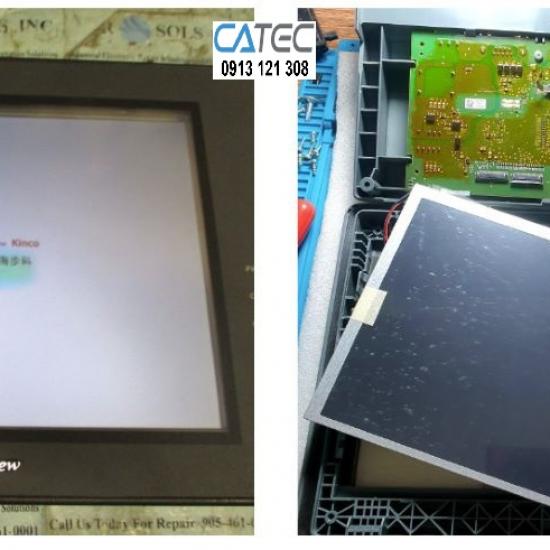

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD,
Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Các lỗi màn hình thường xuyên gặp phải ở màn hình HMI EVIEW
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.
Chúng tôi nhận sửa chữa HMI EVIEW các lỗi hư hỏng như
– Sửa chữa HMI EVIEW bị hư màn hình cảm ứng với các biểu hiện:
+ Màn hình bị hư cảm ứng, khiến cảm ứng lệch điểm
+ Màn hình cảm ứng bị đơ
+ Màn hình cảm ứng bị liệt
+ Sửa chữa màn hình cảm ứng HMI EVIEW Bể mặt kính cảm ứng, hoặc bị nứt, bị rạn do sử dụng quá lâu trong môi trường khắc nghiệt
– Sửa chữa HMI EVIEW bị lỗi LCD với các biểu hiện:
+ Lỗi LCD không hiển thị chữ
+ Sửa chữa màn hình cảm ứng HMI EVIEW Lỗi LCD trắng màn hình hoặc tối đen
+ Sửa chữa màn hình cảm ứng HMI EVIEW LCD bị lão hóa, bị ăn mòn, nhăn bề mặt LCD
+ Lỗi LCD hiển thị mờ, nhòe chữ
+ Lỗi màn hình LCD hiển thị sọc hoặc bị chấm đen
– Sửa chữa màn hình cảm ứng HMI EVIEW bị các lỗi bo mạch: hư bo mạch, cháy bo, cháy mạch
– Màn hình HMI hư nguồn, cháy nguồn
– Hư đèn cao áp
– Sửa chữa HMI EVIEW bị các lỗi phần mềm như: mất chương trình cần phục hồi chương trình HMI EVIEW. Màn hình bị khóa bởi mật khẩu, không thể upload download chương trình, cần unlock HMI EVIEW. Cần nạp chương trình cho hmi EVIEW mới. Cần nâng cấp, lập trình màn hình HMI theo chương trình mới,…
Và nhiều lỗi khác chưa rõ nguyên nhân, chúng tôi có thể sửa chữa, khắc phục được.
Bảng mã lỗi màn hình EVIEW
|
Mã lỗi |
Mô tả lỗi |
Nguyên nhân phổ biến |
Cách khắc phục |
|
0x01 |
Communication Timeout – Quá thời gian chờ phản hồi từ PLC |
PLC không online, cáp RS485/232 lỗi, baudrate sai |
Kiểm tra PLC, cáp, tốc độ truyền thông |
|
0x02 |
No Response from PLC – Không có phản hồi từ PLC |
Địa chỉ PLC sai, giao thức sai |
Cấu hình lại địa chỉ và giao thức PLC trong phần mềm EVIEW |
|
0x03 |
Data Address Error – Lỗi địa chỉ dữ liệu |
Ghi/đọc sai vùng nhớ PLC |
Kiểm tra địa chỉ tag, vùng nhớ đúng theo model PLC sử dụng |
|
0x04 |
Baudrate Mismatch – Tốc độ truyền không đồng bộ |
Sai cấu hình tốc độ giao tiếp (baudrate, parity, stop bit…) |
Đặt lại cấu hình đúng giữa HMI và PLC |
|
0x05 |
Checksum Error – Lỗi kiểm tra dữ liệu truyền |
Tín hiệu nhiễu, đường truyền không ổn định |
Kiểm tra dây cáp, tiếp địa, chống nhiễu |
|
0x06 |
HMI Touch Calibration Error – Lỗi hiệu chuẩn cảm ứng |
Cảm ứng bị lệch hoặc lỗi |
Thực hiện hiệu chỉnh cảm ứng trên HMI hoặc thay màn cảm ứng |
|
0x07 |
Screen File Not Found – Không tìm thấy file chương trình giao diện |
Nạp sai file, thẻ nhớ hỏng, firmware lỗi |
Nạp lại file .ap đúng, kiểm tra thẻ nhớ hoặc nạp lại firmware |
|
0x08 |
Internal Flash Memory Error – Lỗi bộ nhớ trong |
Bộ nhớ lỗi, quá số lần ghi/xóa |
Cần nạp lại chương trình hoặc thay thế bo nhớ nếu hỏng |
|
0x09 |
Password Incorrect – Sai mật khẩu người dùng |
Nhập sai mật khẩu |
Kiểm tra lại quyền truy cập hoặc reset theo hướng dẫn nhà sản xuất |
|
0x0A |
PLC Device Not Supported – Thiết bị PLC không được hỗ trợ |
HMI không hỗ trợ PLC hoặc giao thức chọn sai |
Kiểm tra compatibility, chọn đúng model và giao thức |
