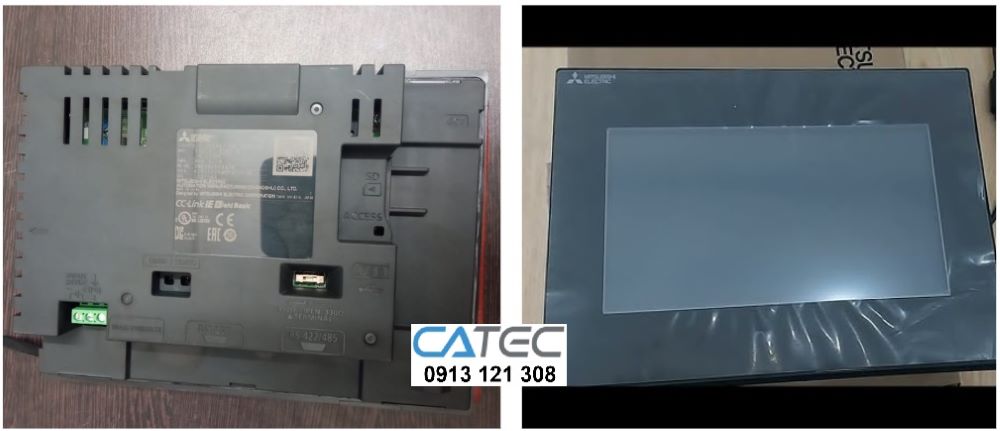

Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD

Trong môi trường sản xuất công nghiệp hiện đại, màn hình HMI đóng vai trò là “cầu nối” giữa con người và hệ thống điều khiển tự động. Khi màn hình gặp sự cố, đặc biệt là lỗi cảm ứng do va đập, toàn bộ dây chuyền có thể bị gián đoạn, gây thiệt hại lớn về thời gian và chi phí.

Bài viết này phân tích chuyên sâu về kỹ thuật sửa chữa màn hình HMI Mitsubishi model GS2107-WTBD seri 013A, tập trung vào lỗi cảm ứng do va đập, quy trình chẩn đoán – xử lý – kiểm định chất lượng, đồng thời nhấn mạnh chính sách bảo hành 3 tháng nhằm xây dựng niềm tin cho khách hàng đang tìm kiếm dịch vụ sửa chữa chất lượng cao.

1. Tổng Quan Về Màn Hình HMI Mitsubishi GS2107-WTBD Seri 013A

Model GS2107-WTBD thuộc dòng GOT Simple của Mitsubishi Electric – thương hiệu nổi tiếng trong lĩnh vực tự động hóa công nghiệp. Đây là dòng HMI 7 inch TFT LCD, được ứng dụng rộng rãi trong:

• Máy đóng gói tự động

• Dây chuyền sản xuất thực phẩm – đồ uống

• Hệ thống xử lý nước

• Máy ép nhựa, CNC

• Hệ thống điều khiển HVAC công nghiệp

Thông số kỹ thuật nổi bật:

• Kích thước màn hình: 7 inch

• Độ phân giải: 800 x 480 pixels

• Công nghệ cảm ứng: Resistive touch (cảm ứng điện trở)

• Nguồn cấp: 24VDC

• Cổng truyền thông: RS-232, RS-422/485

• Chuẩn bảo vệ mặt trước: IP65

Với thiết kế tối ưu cho môi trường công nghiệp, GS2107-WTBD có độ bền cao. Tuy nhiên, trong thực tế vận hành, lỗi cảm ứng do va đập vẫn là một trong những nguyên nhân phổ biến khiến thiết bị cần sửa chữa.

2. Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Lỗi Cảm Ứng Do Va Đập – Nguyên Nhân Và Biểu Hiện

2.1 Nguyên nhân thường gặp

Lỗi cảm ứng do va đập thường xuất phát từ:

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Va chạm cơ học mạnh vào mặt màn hình

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Thiết bị rơi trong quá trình vận chuyển hoặc bảo trì

• Tác động của vật cứng (dụng cụ kim loại, linh kiện rơi)

• Siết khung panel quá chặt gây nứt lớp digitizer

• Môi trường rung động mạnh lâu ngày

Cảm ứng của GS2107-WTBD là dạng điện trở (resistive). Cấu trúc gồm nhiều lớp:

1. Lớp bảo vệ ngoài

2. Lớp film dẫn điện

3. Lớp kính nền

4. Bộ điều khiển cảm ứng (touch controller IC)

Khi bị va đập, một hoặc nhiều lớp trong cấu trúc này có thể:

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Bị nứt

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Bong lớp dẫn điện

• Đứt mạch tín hiệu

• Lệch khung ép

2.2 Biểu hiện thực tế

• Màn hình hiển thị bình thường nhưng không nhận cảm ứng

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Cảm ứng loạn, nhảy điểm

• Chỉ nhận một vùng nhất định

• Phải nhấn mạnh mới nhận

• Tự kích hoạt lệnh không mong muốn

• Không thể hiệu chỉnh (calibration failed)

Đây là những dấu hiệu cho thấy cần can thiệp kỹ thuật chuyên sâu, không nên tiếp tục sử dụng vì có thể gây lỗi vận hành hệ thống PLC.

3. Phân Tích Chuyên Sâu Kỹ Thuật Lỗi Cảm Ứng

Để sửa chữa hiệu quả, không thể chỉ thay lớp kính cảm ứng một cách cảm tính. Cần thực hiện quy trình chẩn đoán kỹ thuật chi tiết.

3.1 Kiểm tra phần cứng lớp cảm ứng

• Quan sát dưới kính lúp kỹ thuật

• Kiểm tra vết nứt vi mô

• Đo điện trở các đường dẫn bằng đồng hồ chuyên dụng

• Kiểm tra continuity mạch ribbon

Nếu lớp film dẫn điện bị đứt, giải pháp thường là thay toàn bộ cụm cảm ứng.

3.2 Kiểm tra touch controller IC

Trong nhiều trường hợp va đập mạnh:

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD IC điều khiển cảm ứng bị lỗi

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Mạch SMD xung quanh bị bong chân

• Socket FPC lỏng hoặc gãy chân

Kỹ thuật viên cần:

• Sử dụng kính hiển vi điện tử

• Đo nguồn cấp IC

• Kiểm tra xung tín hiệu SPI/analog

• Reflow hoặc thay IC nếu cần

3.3 Kiểm tra board mạch chính

Va đập có thể gây:

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Nứt PCB

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Đứt lớp mạch ngầm

• Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Lệch socket LCD

Cần:

• Soi mạch đa lớp

• Đo trở kháng các line tín hiệu

• Kiểm tra nguồn 5V, 3.3V

Chỉ khi hoàn tất toàn bộ bước chẩn đoán mới đưa ra phương án sửa chữa chính xác.

4. Quy Trình Sửa Chữa Chuyên Nghiệp

Một dịch vụ chất lượng không chỉ nằm ở việc “sửa được” mà còn phải đảm bảo độ bền lâu dài sau sửa.

Bước 1: Tiếp nhận và ghi nhận tình trạng

• Ghi nhận seri 013A

• Kiểm tra ngoại quan

• Chụp hình lưu hồ sơ

• Lập biên bản tình trạng ban đầu

Bước 2: Tháo rời chuẩn kỹ thuật

• Tháo khung panel đúng lực

• Tránh cong board

• Sử dụng dụng cụ chống tĩnh điện

Bước 3: Xử lý lỗi

Tùy mức độ:

• Thay cụm cảm ứng chính hãng tương thích

• Sửa mạch touch controller

• Gia cố socket

• Hàn phục hồi đường mạch đứt

Bước 4: Hiệu chỉnh cảm ứng

Sau khi thay thế:

• Chạy chế độ calibration

• Kiểm tra sai số tọa độ

• Test tại nhiều điểm trên màn hình

Bước 5: Test tải thực tế

• Kết nối PLC

• Chạy mô phỏng lệnh

• Test liên tục 24–48 giờ

Chỉ khi vượt qua toàn bộ quy trình này mới bàn giao cho khách hàng.

5. Vì Sao Không Nên Thay Mới Ngay Lập Tức?

Nhiều đơn vị tư vấn thay mới toàn bộ HMI. Tuy nhiên:

• Chi phí cao gấp 3–5 lần sửa chữa

• Thời gian nhập hàng lâu

• Phải cấu hình lại chương trình

• Có nguy cơ không tương thích phiên bản firmware

Trong khi đó, sửa chữa chuyên sâu giúp:

• Tiết kiệm chi phí

• Giữ nguyên cấu hình hệ thống

• Không ảnh hưởng dây chuyền

• Thời gian xử lý nhanh

6. Cam Kết Bảo Hành 3 Tháng – Yếu Tố Xây Dựng Niềm Tin

Trong lĩnh vực sửa chữa công nghiệp, bảo hành là yếu tố quan trọng nhất để khách hàng đánh giá chất lượng.

6.1 Bảo hành bao gồm:

• Lỗi cảm ứng tái phát

• Lỗi IC liên quan đến phần đã sửa

• Lỗi do linh kiện thay thế

6.2 Không bảo hành khi:

• Tác động va đập mới

• Nước vào do môi trường

• Nguồn cấp sai điện áp

6.3 Quy trình bảo hành minh bạch

• Lưu hồ sơ kỹ thuật

• Dán tem bảo hành

• Cung cấp biên bản nghiệm thu

• Hỗ trợ kiểm tra từ xa

Chính sách rõ ràng giúp khách hàng an tâm vận hành.

7. Lợi Thế Khi Chọn Đơn Vị Sửa Chữa Chuyên Sâu

Một đơn vị chuyên nghiệp cần đáp ứng:

• Kỹ thuật viên có kinh nghiệm HMI Mitsubishi

• Trang thiết bị đo kiểm chuyên dụng

• Linh kiện chất lượng cao

• Quy trình kiểm định nghiêm ngặt

• Tư vấn minh bạch

Đặc biệt, việc hiểu sâu cấu trúc GS2107-WTBD giúp tránh thay sai linh kiện gây lỗi chéo.

8. Những Sai Lầm Phổ Biến Khi Tự Sửa

• Tự mua kính cảm ứng không đúng mã

• Không kiểm tra IC trước khi thay

• Dùng nhiệt quá cao làm hỏng LCD

• Không hiệu chỉnh sau khi thay

Hậu quả có thể khiến màn hình hỏng hoàn toàn.

9. Kiểm Định Chất Lượng Sau Sửa Chữa

Một quy trình chuẩn phải bao gồm:

• Test 100% vùng cảm ứng

• Kiểm tra độ lệch tọa độ

• Test rung nhẹ mô phỏng môi trường công nghiệp

• Đo nhiệt độ hoạt động

• Chạy liên tục nhiều giờ

Mục tiêu là đảm bảo thiết bị đạt độ ổn định gần như ban đầu.

10. Giá Trị Thực Sự Của Dịch Vụ Chất Lượng

Khách hàng tìm kiếm không chỉ là “sửa được” mà là:

• Độ tin cậy

• Thời gian xử lý nhanh

• Tư vấn trung thực

• Bảo hành rõ ràng

• Hỗ trợ kỹ thuật sau sửa

Một dịch vụ chuyên sâu giúp doanh nghiệp:

• Giảm downtime

• Tăng tuổi thọ thiết bị

• Tối ưu chi phí bảo trì

11. Câu Hỏi Thường Gặp

Màn hình hiển thị bình thường nhưng không bấm được có sửa được không?

Trong 90% trường hợp do lớp cảm ứng hỏng và có thể sửa.

Có cần gửi kèm PLC không?

Không bắt buộc, nhưng nếu gửi kèm giúp test thực tế chính xác hơn.

Thời gian sửa bao lâu?

Tùy mức độ, thường từ 1–3 ngày.

12. Kết Luận

Màn hình HMI Mitsubishi GS2107-WTBD seri 013A là thiết bị quan trọng trong hệ thống điều khiển công nghiệp. Lỗi cảm ứng do va đập là sự cố phổ biến nhưng hoàn toàn có thể xử lý hiệu quả nếu được chẩn đoán và sửa chữa đúng kỹ thuật.

Việc lựa chọn đơn vị sửa chữa chuyên sâu với quy trình rõ ràng, kiểm định nghiêm ngặt và cam kết bảo hành 3 tháng không chỉ giúp tiết kiệm chi phí mà còn đảm bảo độ ổn định lâu dài cho hệ thống sản xuất.

Chất lượng kỹ thuật và chính sách bảo hành minh bạch chính là nền tảng xây dựng niềm tin bền vững với khách hàng đang tìm kiếm dịch vụ sửa chữa HMI uy tín, chuyên nghiệp và đáng tin cậy.

Các dòng màn hình HMI Mitsubishi chúng tôi đã sửa chữa

Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Dòng GOT1000 Series

• GT1020-LBD, GT1030-HBD

• GT1040-QBBD, GT1040-LBD

• GT1050-QBBD, GT1050-HBD

• GT1150-QBBD, GT1155-QBBD

• GT1575-VNBA, GT1585-STBA, GT1595-XTBA

Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Dòng GOT2000 Series (mới nhất)

• GT2104-PMBDS, GT2105-QSBD, GT2107-WTBD

• GT2308-VTBA, GT2310-VTBD, GT2312-STBD

• GT2505-VTBD, GT2507-WTBD

• GT2708-STBA, GT2710-VTBA, GT2712-STBD

• GT2715-XTBA, GT2720-STBD

Sửa Màn Hình HMI Mitsubishi Model GS2107-WTBD Dòng GS Series (HMI giá rẻ cho PLC FX)

• GS2107-WTBD, GS2110-WTBD

• GS2112-WTBD, GS2104-WTBD

Dòng A Series và E Series (đời cũ)

• A950GOT, A970GOT, A975GOT, A985GOT

• E100, E200, E1060, E1070, E1100, E1151

Các lỗi thường gặp của màn hình HMI Mitsubishi

1. Không lên nguồn
Thường do nguồn 24V không ổn định, tụ nguồn yếu, hỏng IC nguồn hoặc chập bo nguồn. Cần kiểm tra lại nguồn cấp và linh kiện trên bo.

2. Lên nguồn nhưng không hiển thị
LCD hỏng, đèn nền LED yếu hoặc bo T-Con lỗi. Màn hình sáng đèn nhưng không có hình.

3. Liệt cảm ứng – loạn cảm ứng
Tấm cảm ứng xuống cấp, cáp cảm ứng bị oxy hóa hoặc bo điều khiển cảm ứng hỏng. Cần thay mới hoặc vệ sinh cáp.

4. Vỡ kính cảm ứng
Do va đập trực tiếp trong quá trình vận hành. Trường hợp này phải thay kính cảm ứng mới, kiểm tra kèm LCD.

5. Sọc ngang, sọc dọc
Lỗi cáp tín hiệu LVDS, bo T-Con hoặc panel LCD. Có thể sửa bo, thay cáp hoặc thay panel khi hỏng nặng.

6. Màn hình loang màu – hiển thị mờ
Đèn nền yếu, panel xuống cấp hoặc lỗi áp màu trên T-Con. Biểu hiện là màu nhạt, mờ hoặc loang sáng tối.

7. Không kết nối được PLC
Do sai thiết lập truyền thông, cáp RS232/485/Ethernet hỏng hoặc lỗi cổng trên HMI. Cần thiết lập lại tham số và kiểm tra phần cứng.

8. Tự tắt – tự khởi động lại
Nguồn cấp yếu, tụ nguồn hỏng hoặc IC nguồn quá nhiệt. HMI chạy được một lúc rồi tắt.

9. Treo logo – treo chương trình
Lỗi firmware, lỗi bộ nhớ hoặc chương trình bị hỏng. Cần nạp lại firmware hoặc xử lý lại bộ nhớ.

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

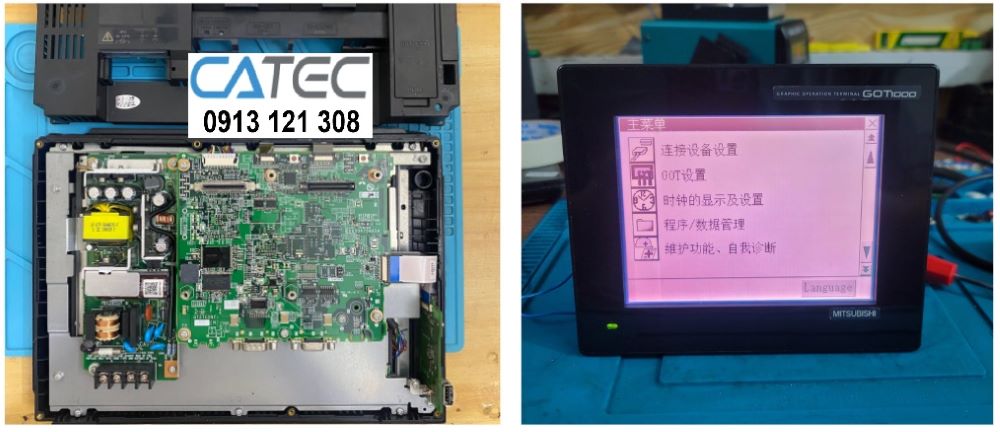

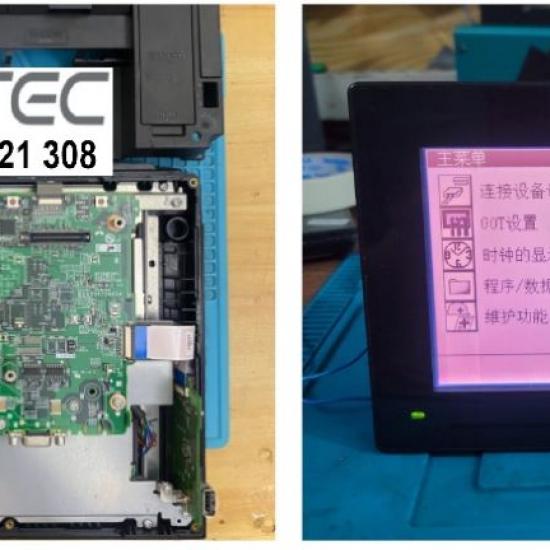

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Weintek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI MCGS đang trong quá trình được sửa chữa tại CATEC Automation

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa màn hình HMI Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình HMI hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308
• Email: catec.tech@gmail.com
• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm màn hình HMI tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
