Chuyên thay tấm cảm ứng cho màn hình HMI Panasonic – bảo hành 6 tháng

Catec Automation với đội ngũ kỹ sư nhiều kinh nghiệm chuyên cung cấp dịch vụ sửa màn hình công nghiệp các thương hiệu Delta, Weintek, Weinview, Omron, Proface, Mitsubishi, Samkoon, Wecon, Touchwin... Dịch vụ Sửa HMI uy tín tại TP HCM, chi phí rẻ, bảo hành sau sữa chữa lên đến 3-6 tháng, sửa nhanh hạn chế tối đa dừng máy.

Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. CATEC chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

Quy trình thực hiện sửa màn hình HMI chuyên nghiệp từ khâu tiếp nhận kiểm tra, báo giá, tiến hành sửa chữa.

Chuyên nhận sửa chữa màn hình HMI các lỗi thông dụng như:

- Sửa Màn hình HMI các lỗi liên quan cảm ứng như :bị hư hỏng cảm ứng, liệt đơ cảm ứng, lệch cảm ứng, cảm ứng chạm khó ăn, bị nứt vỡ cảm ứng do ngoại lực

- Sửa màn hình HMI lỗi phần hiển thị LCD như : hiển thị mờ, hiển thị bị chấm đen, bị hiển thị sọc, không hiển thị, không sáng

- Sửa màn hình HMI bị lỗi cao áp, bị lỗi truyền thông, không kết nối được với PLC, bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu

Bảo đảm linh kiện chính hãng mới 100% , Vệ sinh board mạch hoàn toàn miễn phí trước khi hoàn thiện màn hình HMI và trả lại cho khách hàng sau khi sửa chữa.

CATEC chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng.

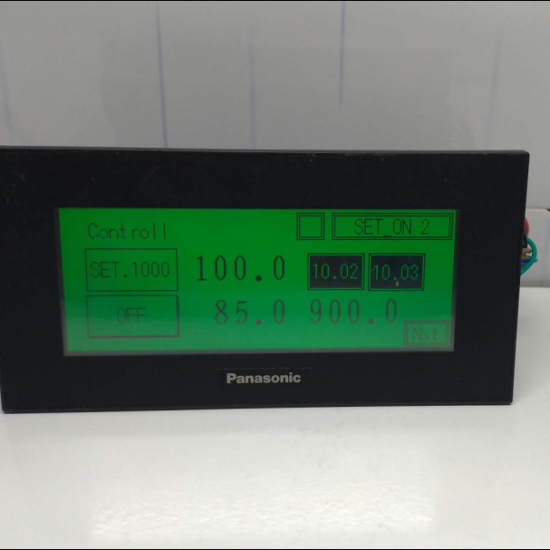

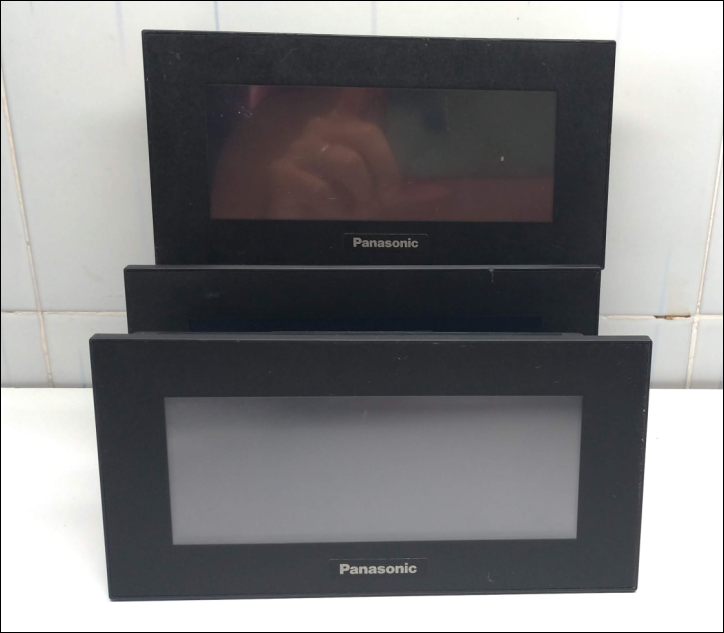

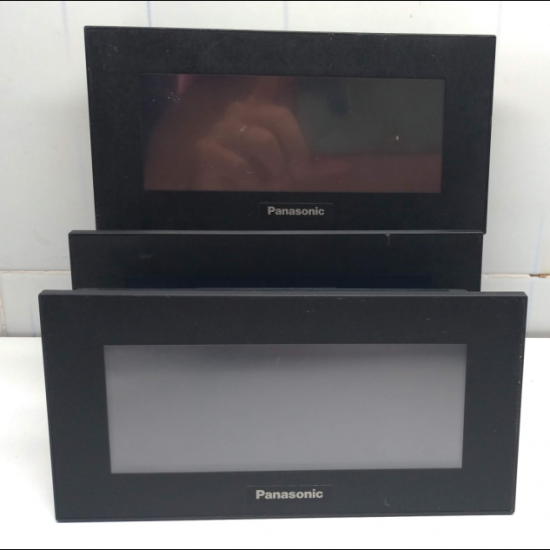

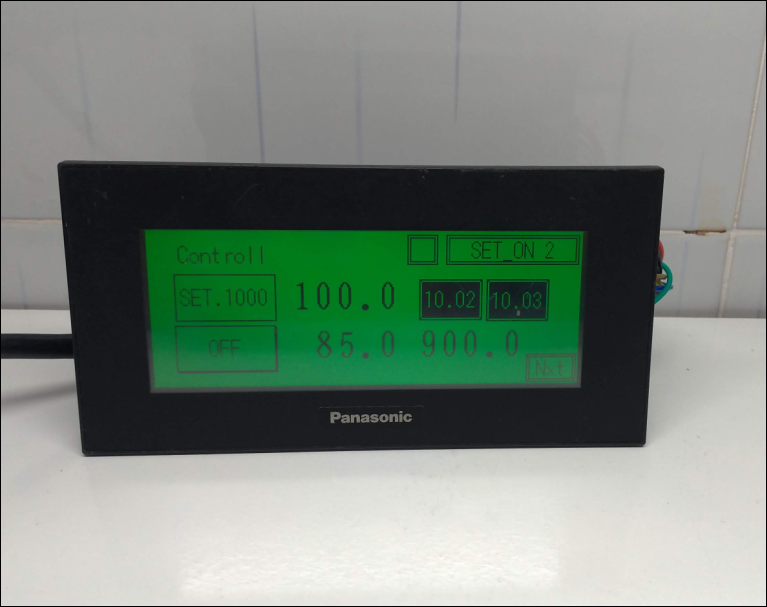

1. Giới thiệu về màn hình HMI Panasonic

HMI (Human Machine Interface) là giao diện người - máy giúp vận hành, giám sát và điều khiển quy trình tự động hóa công nghiệp. Trong đó, HMI Panasonic nổi bật nhờ độ bền cao, giao diện thân thiện và tích hợp dễ dàng với PLC, biến tần, và hệ thống SCADA.

Tuy nhiên, sau thời gian dài sử dụng, tấm cảm ứng (touch panel) – bộ phận chịu lực tương tác chính – thường bị hỏng, khiến thao tác không nhạy hoặc hoàn toàn không phản hồi. Lúc này, việc thay tấm cảm ứng cho màn hình HMI Panasonic là cần thiết và tiết kiệm hơn nhiều so với thay nguyên bộ.

2. Vai trò của tấm cảm ứng trong hệ thống HMI

Tấm cảm ứng là phần tiếp xúc trực tiếp với người dùng, nhận lệnh từ các thao tác chạm, vuốt và truyền về vi điều khiển để xử lý. Một màn hình HMI có thể vẫn hiển thị bình thường, nhưng nếu tấm cảm ứng bị lỗi, toàn bộ hệ thống sẽ bị gián đoạn hoặc sai lệch thao tác điều khiển.

Cấu tạo tấm cảm ứng bao gồm:

• Lớp phủ kính hoặc nhựa cảm ứng

• Lớp dẫn điện

• Mạch cảm biến định vị tọa độ chạm

➡ Khi lớp này bị hỏng, cảm ứng không nhận tín hiệu, thao tác khó khăn hoặc bị “loạn chạm”.

3. Nguyên nhân khiến tấm cảm ứng HMI Panasonic bị hỏng

• Va đập, rơi rớt mạnh trong quá trình sử dụng

• Nhiệt độ môi trường quá cao, ảnh hưởng đến lớp dẫn

• Ẩm ướt, nước thấm vào lớp cảm ứng

• Bụi bẩn bám lâu ngày gây giảm độ nhạy

• Tuổi thọ linh kiện đến giới hạn (thường từ 3–7 năm)

• Nguồn điện không ổn định, gây chập cháy vi mạch cảm ứng

4. Dấu hiệu nhận biết cần thay tấm cảm ứng HMI Panasonic

Nếu bạn đang sử dụng HMI Panasonic và gặp một trong các hiện tượng sau, rất có thể tấm cảm ứng đã bị lỗi:

• Màn hình hiển thị bình thường nhưng không thể chạm thao tác

• Cảm ứng bị “chết điểm” – có vùng chạm được, vùng không

• Thao tác bị lệch vị trí, không đúng vùng cần bấm

• Cảm ứng bị “nhảy loạn” dù không chạm

• Lớp mặt kính bị rạn nứt, mờ, đọng nước bên trong

Lưu ý: Việc sửa chữa không đúng kỹ thuật có thể gây hư hỏng nặng hơn, thậm chí ảnh hưởng đến bo mạch điều khiển bên trong.

5. Tại sao nên chọn dịch vụ chuyên thay tấm cảm ứng cho màn hình HMI Panasonic?

Để đảm bảo hiệu quả và tuổi thọ cho thiết bị, bạn nên chọn đơn vị chuyên thay tấm cảm ứng cho HMI Panasonic với các tiêu chí:

• ✅ Chuyên môn cao: Kỹ thuật viên nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp

• ✅ Linh kiện chính hãng: Cam kết sử dụng tấm cảm ứng đúng model

• ✅ Thay nhanh – lấy ngay: Hỗ trợ xử lý tại chỗ hoặc nhận máy – trả máy trong 24-48h

• ✅ Bảo hành dài hạn: Từ 3 – 12 tháng tùy dòng HMI

• ✅ Báo giá minh bạch: Không phát sinh, không mập mờ

• ✅ Hỗ trợ kỹ thuật miễn phí: Cài đặt, test cảm ứng sau khi thay xong

Một số dòng HMI Panasonic thường được thay cảm ứng nhiều nhất:

• GT01, GT02, GT03, GT05

• GT32-T, GT32-E

• GT706, GT707, GT703, GT715

• GT1675, GT1685

6. Quy trình thay tấm cảm ứng HMI Panasonic (Hướng dẫn từng bước)

Việc thay tấm cảm ứng cần thực hiện đúng kỹ thuật để tránh làm hỏng các linh kiện khác, đặc biệt là bo mạch điều khiển bên trong. Dưới đây là quy trình tiêu chuẩn gồm 7 bước:

Bước 1: Kiểm tra sơ bộ và tiếp nhận thiết bị

• Ghi nhận tình trạng ban đầu: cảm ứng có hoạt động không, có bị loạn chạm, rạn nứt hay không?

• Kiểm tra model cụ thể của HMI (ví dụ: GT32-T, GT707, GT1685…).

• Báo với khách hàng chi tiết tình trạng và khả năng phục hồi.

Bước 2: Tháo rời màn hình HMI Panasonic

• Tắt nguồn hoàn toàn, tháo máy khỏi tủ điện (nếu gắn cố định).

• Dùng dụng cụ chuyên dụng mở vỏ máy, tránh gây vết nứt hoặc gãy ngàm nhựa.

• Lưu ý: Không chạm tay trực tiếp vào bảng mạch hoặc tụ nguồn.

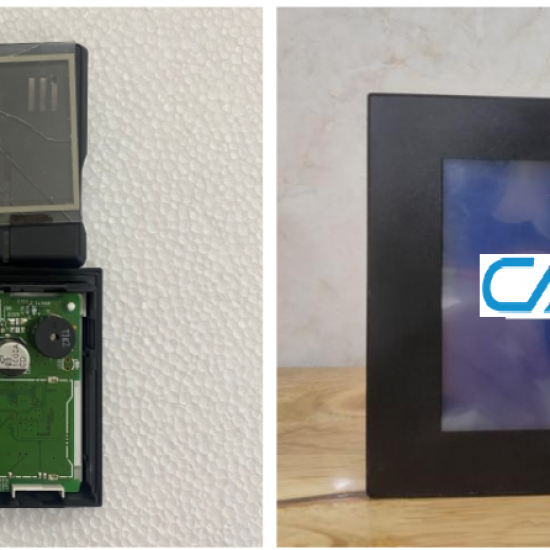

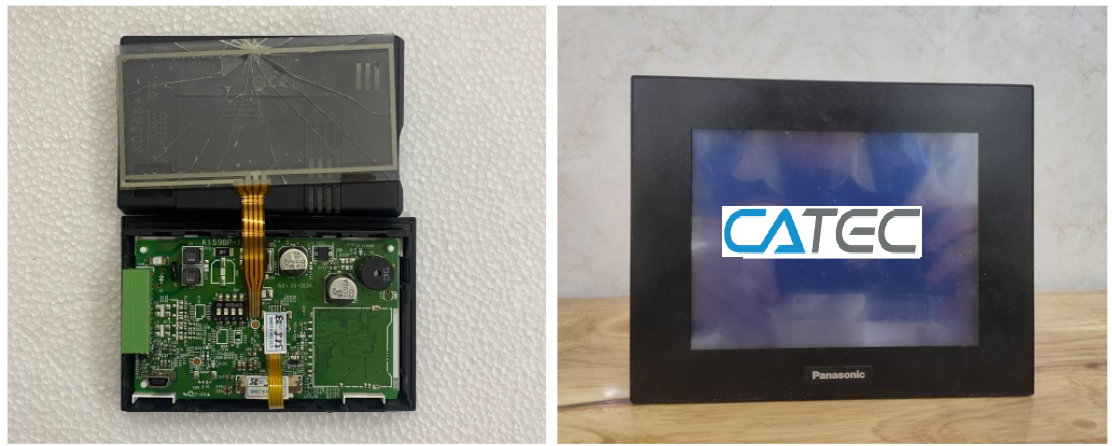

Bước 3: Gỡ tấm cảm ứng cũ

• Tách lớp cảm ứng ra khỏi mặt LCD bằng máy gia nhiệt nhẹ (nếu dính keo).

• Tháo cáp cảm ứng ra khỏi socket trên mainboard.

• Vệ sinh lớp keo còn sót lại bằng dung dịch chuyên dụng.

Bước 4: Lắp tấm cảm ứng mới

• Lắp tấm cảm ứng mới (đúng model và kích thước).

• Cắm cáp đúng chiều, chắc chắn.

• Căn chỉnh lại tấm cảm ứng cho khớp với khung vỏ và LCD.

Bước 5: Kiểm tra và hiệu chỉnh

• Cấp nguồn và test thao tác chạm.

• Hiệu chỉnh tọa độ nếu cảm ứng bị lệch điểm.

• Kiểm tra toàn bộ chức năng: chạm, cuộn trang, vào menu…

Bước 6: Lắp ráp và vệ sinh tổng thể

• Gắn lại vỏ máy, siết ốc đúng vị trí.

• Vệ sinh màn hình bằng khăn chuyên dụng, không để lại bụi hoặc dấu vân tay.

Bước 7: Bàn giao và hướng dẫn sử dụng

• Viết biên bản thay thế và phiếu bảo hành (nếu có).

• Hướng dẫn khách hàng kiểm tra và sử dụng đúng cách để tăng tuổi thọ thiết bị.

✅ Ghi chú kỹ thuật viên:

• Không thay cảm ứng bằng hàng trôi nổi, sai kích thước – dễ gây loạn cảm ứng.

• Luôn test trước khi dán keo cố định.

• Với các model cảm ứng điện dung (thay vì điện trở), cần cẩn trọng khi xử lý mạch IC cảm ứng.

Mục đích sử dụng của màn hình HMI Panasonic

1. Hiển thị và giám sát dữ liệu

• Cho phép hiển thị trạng thái hoạt động của máy móc theo thời gian thực.

• Giúp người vận hành theo dõi các tín hiệu đầu vào/đầu ra, giá trị cảm biến, tốc độ động cơ, nhiệt độ, áp suất, mức chất lỏng, v.v.

2. Cài đặt và thay đổi tham số

• Người dùng có thể sử dụng HMI để nhập giá trị tham số điều khiển như nhiệt độ đặt, thời gian chu kỳ, tốc độ băng tải… mà không cần kết nối trực tiếp với PLC hoặc máy tính.

• Giúp dễ dàng tinh chỉnh hệ thống tại chỗ mà không cần phần mềm lập trình chuyên sâu.

3. Điều khiển hệ thống

• HMI thường có các nút điều khiển cảm ứng (Start, Stop, Reset…) để người vận hành điều khiển máy móc dễ dàng.

• Có thể liên kết nhiều thiết bị và điều khiển chúng thông qua màn hình trung tâm.

Những lỗi của màn hình HMI Panasonic chúng tôi đã tiếp nhận sửa chữa

• Sửa chữa Màn hình HMI Panasonic hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy

• Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị sọc kẻ

• Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc

• Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị ố mờ, đứt nét

• Sửa chữa Màn hình HMI Panasonic Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập

• Sửa chữa Màn hình HMI Panasonic Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính

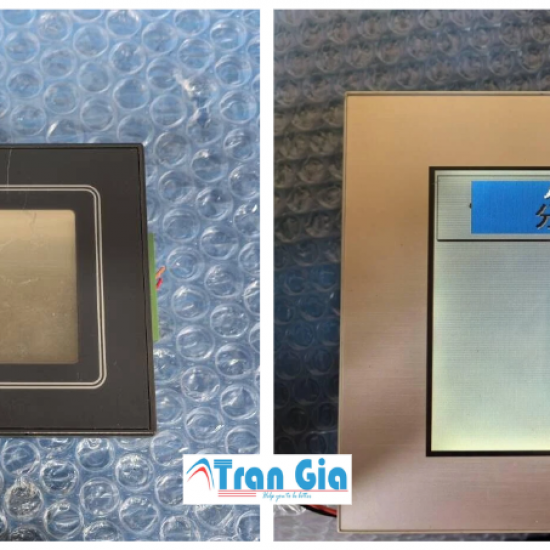

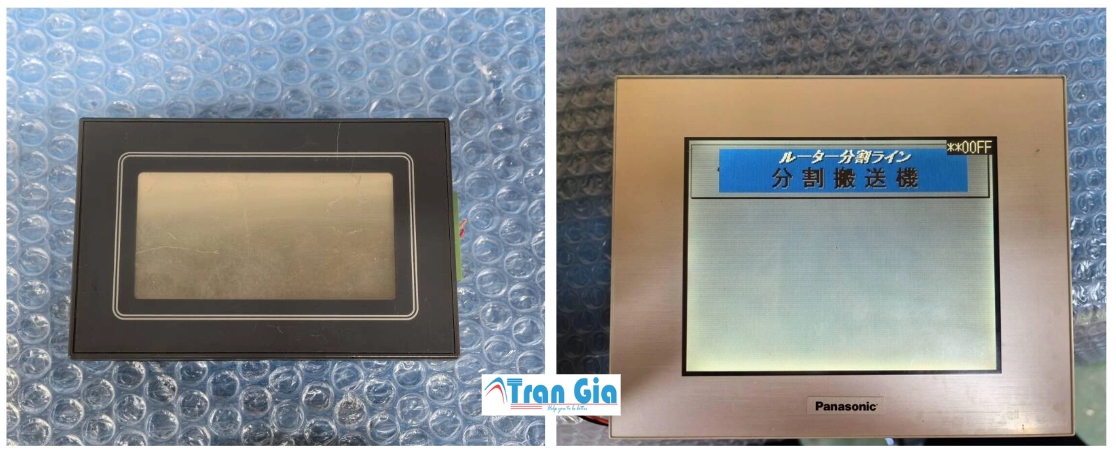

• Thay cảm ứng Màn hình HMI Panasonic : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…

• Thay thế LCD Màn hình HMI Panasonic: Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy

• Màn hình HMI Panasonic cảm ứng bị đơ, chạm không ăn

• Màn hình HMI Panasonic bị lỗi bo mạch

• Màn hình HMI Panasonic bị lỗi nguồn, không lên nguồn

• Màn hình HMI Panasonic bị nổ tụ

• Màn hình HMI Panasonic bị nổ bo mạch nguồn

Dấu hiệu nhận biết màn hình HMI bị hỏng

Trước khi bắt đầu trình tự các bước sửa chữa màn hình HMI, bạn cần nhận diện rõ tình trạng hư hỏng. Một số biểu hiện phổ biến:

• Màn hình không hiển thị, tối đen.

• Cảm ứng bị liệt hoặc sai lệch vị trí.

• Giao diện bị đơ, không phản hồi.

• Xuất hiện lỗi kết nối với PLC.

• Màn hình bị sọc, nhòe màu.

• Tự động reset liên tục.

Nguyên nhân phổ biến khiến HMI bị lỗi

Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:

• Nguồn điện không ổn định.

• Va đập mạnh hoặc rơi rớt.

• Lỗi phần mềm hoặc xung đột chương trình.

• Hư bo mạch, tụ điện, cổng kết nối.

• Quá nhiệt hoặc môi trường làm việc ẩm ướt.

Trình tự các bước sửa chữa màn hình HMI chi tiết

Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:

Kiểm tra sơ bộ tình trạng màn hình

• Kiểm tra điện áp cấp cho màn hình có ổn định không.

• Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.

• Ghi nhận mã lỗi nếu có hiển thị trên màn hình.

Ngắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn điện để đảm bảo an toàn.

• Dùng tua vít tháo màn hình khỏi tủ điều khiển.

• Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.

Phân tích lỗi phần cứng/phần mềm

• Dùng kính lúp kiểm tra mạch in, linh kiện.

• Dùng thiết bị test màn hình nếu có.

• Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.

• Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.

Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.

Thay thế hoặc sửa chữa linh kiện

• Thay cảm ứng nếu liệt hoặc mất phản hồi.

• Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.

• Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.

• Thay tụ, IC nguồn nếu bị cháy, phồng.

Cài đặt phần mềm HMI (nếu cần)

• Kết nối HMI với máy tính qua cáp chuyên dụng.

• Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).

• Tải lại chương trình gốc nếu bị lỗi phần mềm.

Lắp lại thiết bị và chạy thử

• Lắp lại màn hình HMI vào vị trí ban đầu.

• Kết nối các dây nguồn, tín hiệu như cũ.

• Cấp nguồn và kiểm tra hoạt động của màn hình.

Kiểm tra và nghiệm thu

• Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.

• Ghi nhận thông số vận hành.

• Bàn giao thiết bị đã sửa cho bộ phận vận hành.

Lưu ý: Đảm bảo backup đầy đủ chương trình HMI để phục hồi trong trường hợp lỗi về sau.

Với nhiều năm kinh nghiệm trong ngành sửa chữa thiết bị điện công nghiệp, mà đặc biệt là sửa màn hình cảm ứng công nghiệp, CATEC Automation luôn có sẵn trang thiết bị hiện đại và đầy đủ linh kiện của nhiều hãng, nhiều model sản phẩm, đảm bảo cung cấp những dịch vụ sửa chữa thiết bị điện công nghiệp nhanh chóng nhất, bao gồm cả sửa màn hình HMI tất cả các hãng, nhận sửa màn hình HMI lấy ngay trong ngày với giá cả cạnh tranh.

Vì sao chọn CATEC nhận Sửa Chữa Màn Hình HMI, Màn Hình Công Nghiệp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.

• Tư vấn 24/7 thông qua số: 0913 121 308

• CATEC chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.

• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.

• Bảo hành sửa chữa trong vòng 3 tháng

Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
