Hướng dẫn thay thế tấm kính cảm ứng cho màn hình HMI INVT

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI INVT :
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI INVT, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có  thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình cảm ứng HMI INVT vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình cảm ứng HMI INVT.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI INVT
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

Catec Automation chuyên với kinh nghiệm 10 năm sửa chữa màn hình cảm ứng các hãng Weinview, Weintek, Keyence, Weinview, MCGS, Touchwin, Panasonic, Teco, Easyview, Wecon, Xinje, Samkoon, INVT, Proface, LS, Siemens, Tounchwin, Schneider, Mitsubishi, Delta, Fuji, Hitech, Omron, Shihlin..

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI INVT
- Tấm cảm ứng, mặt cảm ứng màn hình HMI INVT: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
- Board CPU màn hình HMI INVT
- Board truyền thông màn hình HMI INVT : Các Bo truyền thông và IC truyền thông
- Board nguồn: Tất cả các dòng kể cả IPC
- Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
- Board kết nối truyền thông: CAN bus, Profibus, ….
- Cáp lập trình: USB, RS232, Ethernet

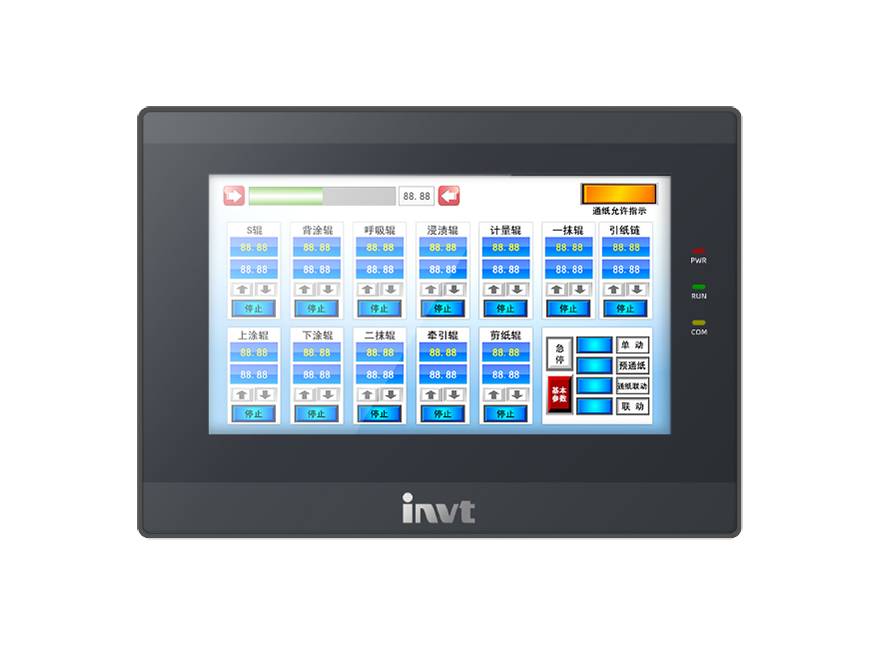

Giới thiệu về Màn hình lập trình HMI

Màn hình lập trình HMI VT Series là 1 giao diện Người – Máy được ứng dụng trong ngành tự động hóa với nhiều chế độ hiện thị, tốc độ xử lý dữ liệu nhanh, dung lượng lớn, hoạt động đơn giản, cấu hình linh hoạt và sử dụng rất dể dàng.

Chức năng điều khiển chính của Màn hình lập trình HMI

●    Điện áp cung cấp: 24VDC ±10%.
●    Dải kích thước: 4.3’’, 5.6’’, 7’’, 10.4’’.
●    Là dạng màn hình cảm ứng với 64K màu, thư viện hình ảnh phong phú.
●    Bộ nhớ lớn, có thể mở rộng bằng thẻ nhớ SD hoặc USB.
●    Tốc độ xử lý nhanh.
●    Hỗ trợ nhiều cổng giao tiếp: Serial, USB, Ethernet.
●    Hiển thị được nhiều loại ngôn ngữ.
●    Phần mềm lập trình mạnh mẽ, dễ sử dụng, hỗ trợ kết nối với hầu hết các dòng PLC hiện nay.

Màn hình lập trình HMI VT/VK Series là dạng màn hình cảm ứng, vì vậy người dùng sẽ dể dàng vận hành và giám sát thông qua rất nhiều phương thức: vận hành từ xa, vận hành tại chỗ, vận hành thông qua máy tính…

Ứng dụng – Giải pháp của Màn hình lập trình HMI

Màn hình lập trình HMI VT/VK Series được ứng dụng rộng rãi trong nhiều ngành, nhiều loại máy móc tự động hóa như: máy cán thép, máy xeo giấy, máy tráng màng, máy cắt, máy đóng gói, dệt nhuộm, thực phẩm….

Màn hình lập trình HMI VT/VK Series đã được khách hàng tin dùng và đánh giá cao trong nhiều năm qua nhờ tính chính xác và nhanh chóng của thông tin, sử dụng đơn giản, dụng lượng lớn cùng với khả năng kết nối mạnh mẽ.

Khi sử dụng màn hình lập trình HMI VT/VK series Quý khách sẽ nhận được dịch vụ kỹ thuật chuyên nghiệp từ hệ thống phân phối của HGA trên toàn quốc, được tư vấn kỹ thuật, thiết kế, lắp đặt, hướng dẫn sử dụng và tài liệu kỹ thuật miễn phí.
