Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Touchwin :
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Touchwin, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Touchwin
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Một số dòng màn hình hmi XINJE-TOUCHWIN chúng tôi đã từng sửa:

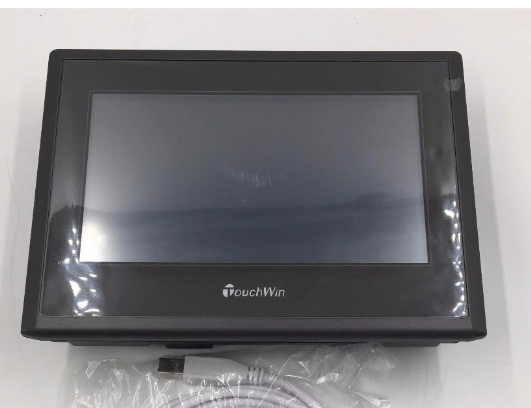

Màn hình HMI TH765-N, sửa chữa màn hình HMI Xinje Touchwin, Màn hình HMI TH765-N thuộc dòng màn hình HMI Touchwin TH series, được thiết kế tinh giản, có kích thước màn hình 7.0 inch, HMI TH765-N là dòng màn hình HMI kinh tế bởi giá cả tốt, cạnh tranh và dễ dàng sử dụng.
>>Màn hình HMI TH765-N với các lỗi thường gặp như:
- Sửa chữa màn hình HMI TH765-N bị bể màn hình, cần thay màn hình cảm ứng HMI 7.0 inch
- Sửa chữa màn hình HMI TH765-N bị hỏng màn hình LCD screen, cần thay LCD HMI Touchwin TH765-N
- Sửa chữa màn hình HMI TH765-N có màn hình LCD bị chập chờn, hiển thị không ổn định
- Sửa chữa màn hình HMI TH765-N bị lỗi cảm ứng
- Sửa chữa màn hình HMI TH765-N bị lỗi truyền thông
- Sửa chữa màn hình HMI TH765-N hư cảm ứng
- Sửa chữa màn hình HMI TH765-N bị mất nguồn
- Sửa chữa màn hình HMI TH765-N bị lỗi chương trình, cần lập trình màn hình HMI Touchwin
- Sửa chữa màn hình HMI TH765-N bị hư mainboard
>>Màn hình HMI Touchwin TH465
Sửa chữa màn hình HMI Touchwin TH465 Sửa chữa màn hình HMI Touchwin TH765-M Sửa chữa màn hình HMI Touchwin
>>Và một số dòng màn hình khác:
TH865 Sửa chữa màn hình HMI Touchwin THA62 Sửa chữa màn hình HMI Touchwin THA65 Sửa chữa HMI Touchwin TG series như Sửa chữa màn hình HMI Touchwin TG465 Sửa chữa màn hình HMI Touchwin TG765-M Sửa chữa màn hình HMI Touchwin TG865 Sửa chữa màn hình HMI Touchwin TGA62 Sửa chữa màn hình HMI Touchwin TGC65 Sửa chữa HMI Touchwin TP series Sửa chữa HMI Touchwin TE series Sửa chữa HMI Touchwin MP series Sửa chữa HMI Touchwin OP series
Catec Automation chuyên với kinh nghiệm 10 năm sửa chữa màn hình cảm ứng các hãng Weinview, Weintek, Keyence, Weinview, MCGS, Touchwin, Panasonic, Teco, Easyview, Wecon, Xinje, Samkoon, INVT, Proface, LS, Siemens, Tounchwin, Schneider, Mitsubishi, Delta, Fuji, Hitech, Omron, Shihlin..
Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI Touchwin
- Tấm cảm ứng, mặt cảm ứng màn hình HMI Touchwin: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
- Board CPU màn hình HMI Touchwin
- Board truyền thông màn hình HMI Touchwin: Các Bo truyền thông và IC truyền thông
- Board nguồn: Tất cả các dòng kể cả IPC
- Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
- Board kết nối truyền thông: CAN bus, Profibus, ….
- Cáp lập trình: USB, RS232, Ethernet
