Hướng dẫn thay thế tấm LCD cho màn hình cảm ứng Weintek - dịch vụ thay LCD cho HMI Weintek uy tín lấy nhanh trong ngày

1. Kính lọc phân cực thẳng đứng: Lọc ánh sáng tự nhiên đi vào.
2. Lớp kính có các điện cực ITO: Hình dáng của điện cực là hình cần hiển thị.
3. Lớp tinh thể lỏng: Tinh thể lỏng có khả năng thay đổi tính phân cực của ánh sáng và thay đổi cường độ ánh sáng truyền qua khi kết hợp với các kính lọc phân cực.
4. Lớp kính có điện cực ITO chung.
5. Kính lọc phân cực nằm ngang.
6. Gương phản xạ lại ánh sáng cho người quan sát.

Tấm LCD màn hình HMI Weintek có 2 loại

a/Tấm  LCD của màn hình HMI Weintek Loại có đèn nền phía sau

Đây là loại màn hình LCD phổ biến nhất. Màn hình LCD cần một đèn nền phía sau vì bản thân nó không tự phát sáng1. Hiện tại có hai loại đèn nền được dùng trong công nghệ LCD là Đèn huỳnh quang âm cực lạnh (CCFL) chỉ còn gặp trên các loại máy móc cũ và LED nền . Với LED Backlit, các bóng LED được đặt trực tiếp ngay phía sau, phân bố đều trên toàn bộ diện tích và chiếu sáng trực tiếp tấm nền

b/ Tấm LCD của màn hình HMI Weintek Loại không có đèn nền hoặc dùng đèn hắt bên

Đối với loại này, màn hình LCD sẽ sử dụng ánh sáng tự nhiên đến từ mặt trên và ở phía sau có một tấm gương phản xạ. Ánh sáng truyền đến tấm gương, tấm gương sẽ phản xạ ánh sáng đến mắt người xem. Các đèn LED sẽ được gắn ở bên sườn chứ không phải ở phía sau màn hình.

Các lỗi hay gặp của màn hình cảm ứng HMI Weintek liên quan đến lỗi LCD

Màn hình LCD bị loang, sọc, mờ hoặc không thấy ký tự là hiện tượng phổ biến nhất. Do tấm LCD hấp thụ nhiệt độ từ môi trường, bo mạch và bóng đèn nên chúng dễ bị giảm tuổi thọ. Màn hình LCD thường hay bị loang hoặc nhoè, mờ, màn hình LCD Bị vỡ

Thay mới tấm LCD cho Màn hình cảm ứng HMI Weintek tấm LCD không hiển thị hay tối màn hình. Nguyên nhân chính có thể xuất phát từ Bóng Cao áp hoặc Bóng LED trong LCD hoặc đôi khi do Bo mạch, Bo cao áp gây ra. Hoặc cũng có thể do HMI bị cháy nổ, mất nguồn dẫn đến không có nguồn cấp cho bóng đèn. Màn hình bị loang màu, kẻ sọc, nhấp nháy, mờ không thấy rõ, màn hình bị tối đen

Sửa chữa tấm LCD cho Màn hình cảm ứng HMI Weintek hiện tượng LCD bị nứt, vỡ, hiển thị bị chấm đen, sọc ngang màn hình, sọc dọc màn hình, không hiển thị, không sáng, màn hình LCD chớp tắt, không khởi động được.

Hướng dẫn chi tiết cách thay LCD cho màn hình cảm ứng Weintek

Xác định loại LCD và tình trạng

Cần xác định cơ bản là loại LCD có đèn nền không, nếu không có đèn nền thì trường hợp hỏng lớp phản xạ phía sao bạn có thể dán lại bằng loại băng keo bạc. Nếu có đèn nền thì thường sẽ bị lão hóa keo phân cực.Dựa vào hiện tượng LCD bị ố, mốc, phồng rộp ở các vị trí sẽ xác định được loại tình trạng.

Chuẩn bị dụng cụ

• Các dụng cụ cần thiết cho làm điện để mở màn hình và bóc tách tấm phân cực. Như tua vít, kéo, dao rọc giấy.
• Acetone, xăng hoặc chất tẩy keo chuyên dụng.
• Tấm phân cực
• Băng keo bạc đối với các loại hỏng lớp phản xạ.

Tiến hành thay thế tấm LCD mới cho màn hình HMI Weintek

Các bước cần thiết

1. Tháo màn hình LCD
2. Xác định tình trạng.
3. Bóc tách lớp phân cực hoặc lớp phản xạ.
4. Vệ sinh lớp keo cũ.
5. Tiến hành dán mới và lắp ráp hoàn thiện.

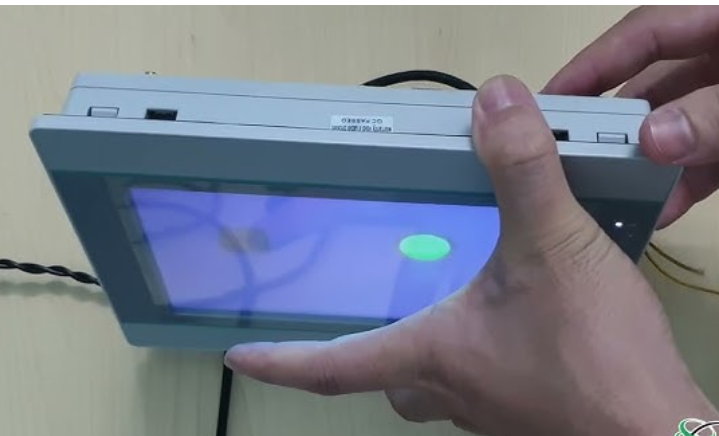

6. Cấp nguồn và Test lại màn hình, xem lại độ nhạy, độ rõ nét, độ sáng của màn hình

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI Weintek hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

Sửa màn hình cảm ứng HMI Weintek  giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)

Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.

Sửa màn hình cảm ứng HMI Weintek  làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.

Sửa màn hình cảm ứng HMI Weintek   giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…vv

Đội ngũ kỹ sư của Catec sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, Catec chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc...

Với các lỗi về phần cảm ứng của màn hình HMI thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  Catec Luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.
