Sửa màn hình HMI Fuji V606eM10

1. Tổng quan vấn đề khiến người dùng HMI Fuji đặc biệt quan tâm

Trong môi trường sản xuất tự động hóa, HMI không chỉ là màn hình hiển thị. Nó là trung tâm giao tiếp giữa con người và hệ thống điều khiển PLC, nơi hiển thị trạng thái dây chuyền, cảnh báo lỗi, thông số vận hành và cho phép thao tác điều khiển trực tiếp.

Vì vậy, khi HMI Fuji V606eM10 bị màn hình đen hoặc tắt nguồn, hệ quả không chỉ là mất hiển thị – mà còn có thể dẫn tới:

• Dừng dây chuyền sản xuất

• Mất dữ liệu vận hành quan trọng

• Gián đoạn bảo trì và xử lý sự cố

• Tăng chi phí downtime

• Gây áp lực lớn cho bộ phận kỹ thuật

Đặc biệt với thiết bị V606eM10 seri 0293, đây là dòng HMI được sử dụng rất nhiều trong các ngành:

• Bao bì – đóng gói

• Nhựa – ép phun

• Thực phẩm – đồ uống

• Dệt may – giày da

• Hệ thống HVAC – xử lý nước

Sau nhiều năm vận hành, lỗi màn hình đen / mất nguồn trở thành một trong những sự cố phổ biến nhất.

Bài viết này được xây dựng chuyên sâu về kỹ thuật thực tế, quy trình chẩn đoán, phương án sửa chữa, và đặc biệt là chính sách bảo hành dài hạn giúp doanh nghiệp yên tâm khi sửa chữa thay vì thay mới.

2. Mô tả chi tiết hiện tượng lỗi thường gặp

Trước khi đi sâu vào kỹ thuật, cần phân loại rõ các biểu hiện của lỗi. Nhiều người gọi chung là “màn hình đen”, nhưng thực tế có nhiều tình trạng khác nhau:

2.1 Màn hình đen hoàn toàn – không có đèn nguồn

Biểu hiện:

• Sửa màn hình HMI Fuji V606eM10 Không có hình ảnh

• Sửa màn hình HMI Fuji V606eM10 Không có đèn Power

• Sửa màn hình HMI Fuji V606eM10 Không phản hồi khi cấp nguồn

Đây là dấu hiệu liên quan đến khối nguồn nội bộ hoặc mạch bảo vệ.

2.2 Sửa màn hình HMI Fuji V606eM10 Có đèn nguồn nhưng màn hình tối đen

Biểu hiện:

• Sửa màn hình HMI Fuji V606eM10 Đèn Power sáng

• Sửa màn hình HMI Fuji V606eM10 Có thể nghe tiếng relay hoặc tín hiệu truyền thông

• Nhưng màn hình không hiển thị

Đây là lỗi thường liên quan tới:

• Sửa màn hình HMI Fuji V606eM10 Mạch backlight

• Sửa màn hình HMI Fuji V606eM10 Inverter

• Sửa màn hình HMI Fuji V606eM10 Mạch LCD driver

2.3 Lúc bật được, lúc không

Biểu hiện:

• Khởi động lúc được lúc không

• Sau vài phút tự tắt

• Gõ nhẹ vào máy có thể sáng lại

Đây là dấu hiệu điển hình của:

• Sửa màn hình HMI Fuji V606eM10 Tụ nguồn suy giảm

• Sửa màn hình HMI Fuji V606eM10 Lỗi mối hàn BGA / IC nguồn

• Sửa màn hình HMI Fuji V606eM10 Nguồn switching mất ổn định

2.4 Bật lên rồi tắt sau vài giây

Biểu hiện:

• Sửa màn hình HMI Fuji V606eM10 Logo Fuji xuất hiện rồi tắt

• Máy reset liên tục

Thường liên quan:

• Mạch bảo vệ nguồn

• Flash lỗi

• Nguồn không đủ dòng

Việc phân biệt chính xác biểu hiện ban đầu giúp rút ngắn 60–70% thời gian sửa chữa.

3. Nguyên nhân kỹ thuật cốt lõi gây lỗi màn hình đen

Sau nhiều năm sửa chữa thực tế, hơn 80% lỗi màn hình đen Fuji V606eM10 xuất phát từ khối nguồn switching nội bộ.

3.1 Suy hao tụ nguồn theo thời gian

Tụ điện là linh kiện lão hóa nhanh nhất trong thiết bị công nghiệp.

Sau 5–8 năm:

• ESR tăng cao

• Dung lượng giảm mạnh

• Khả năng lọc nhiễu kém

Hệ quả:

• Điện áp cấp cho CPU không ổn định

• Mạch bảo vệ kích hoạt

• HMI tự tắt

Đây là nguyên nhân phổ biến nhất.

3.2 Sửa màn hình HMI Fuji V606eM10 IC nguồn PWM bị suy giảm hiệu suất

IC nguồn làm việc ở tần số cao liên tục trong môi trường:

• Nhiệt độ cao

• Sửa màn hình HMI Fuji V606eM10 Bụi công nghiệp

• Nhiễu điện từ

Sau nhiều năm:

• Hiệu suất switching giảm

• Tăng ripple

• Sụt áp khi tải cao

HMI khi khởi động cần dòng lớn → nguồn không đáp ứng → máy tắt ngay sau khi bật.

3.3 Sửa màn hình HMI Fuji V606eM10 Hỏng mạch inverter đèn nền LCD

Nếu HMI có đèn nguồn nhưng màn hình tối đen:
Nguyên nhân thường là:

• MOSFET inverter hỏng

• Biến áp cao áp suy hao

• IC điều khiển backlight lỗi

Đây là lỗi nhiều người nhầm với hỏng màn hình, dẫn tới thay màn hình tốn kém không cần thiết.

3.4 Sửa màn hình HMI Fuji V606eM10 Lỗi IC nhớ Flash do mất nguồn đột ngột

Mất điện đột ngột nhiều lần có thể gây:

• Sửa màn hình HMI Fuji V606eM10 Lỗi firmware

• Boot không hoàn chỉnh

• Treo hệ thống khi khởi động

Đây là lỗi phức tạp hơn, cần thiết bị chuyên dụng để xử lý.

3.5 Nhiệt độ môi trường cao kéo dài

Nhiều tủ điện không có quạt hoặc lọc bụi → nhiệt độ bên trong có thể lên tới 60–70°C.

Nhiệt độ cao gây:

• Lão hóa tụ nhanh gấp 3–4 lần

• Nứt mối hàn IC

• Giảm tuổi thọ toàn bộ mạch

4. Quy trình kiểm tra – chẩn đoán chuyên sâu

Một quy trình sửa chữa chuyên nghiệp luôn bắt đầu bằng chẩn đoán đúng nguyên nhân, không sửa mò.

Bước 1: Kiểm tra nguồn cấp ngoài

• Đo điện áp 24VDC

• Kiểm tra ripple

• Kiểm tra sụt áp khi tải

Loại trừ nguyên nhân từ hệ thống.

Bước 2: Phân tích dòng tiêu thụ khi khởi động

Dùng nguồn lab:

• Theo dõi dòng khởi động

• Kiểm tra dòng rò

• Xác định vùng lỗi

Bước này giúp khoanh vùng nhanh khối hỏng.

Bước 3: Kiểm tra khối nguồn switching

Đo các rail:

• 5V

• 3.3V

• 12V

• 24V nội bộ

Phát hiện:

• Ripple cao

• Sụt áp

• Dao động bất thường

Bước 4: Kiểm tra mạch backlight

• Đo cao áp inverter

• Kiểm tra MOSFET

• Test tải giả

Bước 5: Kiểm tra firmware và boot

• Đọc flash

• Kiểm tra boot sector

• Khôi phục firmware nếu cần

5. Quy trình sửa chữa tiêu chuẩn

Sau khi xác định nguyên nhân, quá trình sửa chữa phải tuân thủ tiêu chuẩn công nghiệp.

5.1 Thay thế toàn bộ tụ nguồn chất lượng cao

Không thay lẻ từng tụ.
Luôn thay toàn bộ tụ nguồn chính bằng tụ:

• Nhiệt độ 105°C

• ESR thấp

• Tuổi thọ cao

Điều này giúp:

• Khôi phục độ ổn định

• Ngăn lỗi tái phát

5.2 Phục hồi mạch nguồn switching

Bao gồm:

• IC PWM

• MOSFET công suất

• Diode Schottky

• Optocoupler hồi tiếp

Đây là bước quyết định độ bền sau sửa chữa.

5.3 Sửa mạch backlight chuyên sâu

• Thay MOSFET inverter

• Thay biến áp cao áp nếu suy hao

• Hiệu chỉnh dòng đèn nền

5.4 Hàn phục hồi IC BGA và IC nguồn

Sử dụng:

• Máy khò hồng ngoại

• Profile nhiệt chuẩn

• Vật liệu flux công nghiệp

5.5 Kiểm tra burn-in 48–72 giờ

Thiết bị được chạy tải liên tục:

• Kiểm tra nhiệt độ

• Kiểm tra ổn định nguồn

• Mô phỏng môi trường công nghiệp

Chỉ bàn giao khi đạt tiêu chuẩn.

6. Vì sao không nên thay mới ngay lập tức?

Nhiều doanh nghiệp vội vàng thay HMI mới khi gặp lỗi màn hình đen. Nhưng thực tế:

Chi phí thay mới rất cao

• HMI Fuji tương đương hiện nay giá rất lớn

• Phải lập trình lại

• Downtime dài

Rủi ro tương thích hệ thống

• Khác firmware

• Khác driver PLC

• Phải chỉnh sửa phần mềm

Thời gian chờ hàng

Có thể 4–8 tuần.

Trong khi sửa chữa:

• Chi phí thấp hơn nhiều

• Thời gian nhanh

• Giữ nguyên hệ thống

7. Lợi ích khi sửa chữa chuyên sâu

Sửa chữa đúng cách không phải “chắp vá”.
Nếu thực hiện đúng kỹ thuật:

Tuổi thọ sau sửa có thể:

• Tăng thêm 5–7 năm

• Ổn định hơn trước khi hỏng

• Giảm nguy cơ lỗi lặp lại

8. Chính sách bảo hành dài hạn – yếu tố xây dựng niềm tin

Một trong những yếu tố khiến doanh nghiệp lo lắng khi sửa chữa là bảo hành ngắn hoặc không rõ ràng.

Chính sách bảo hành dài hạn giúp:

• Doanh nghiệp yên tâm vận hành

• Giảm rủi ro tài chính

• Tăng độ tin cậy dịch vụ

Bảo hành bao gồm:

✔ Bảo hành toàn bộ khối nguồn đã sửa
✔ Bảo hành mạch backlight
✔ Bảo hành ổn định khởi động
✔ Hỗ trợ kỹ thuật sau sửa chữa

Đây là cam kết quan trọng thể hiện chất lượng sửa chữa thật sự.

9. Quy trình tiếp nhận – sửa chữa – bàn giao minh bạch

Giai đoạn 1: Tiếp nhận & đánh giá

• Ghi nhận tình trạng ban đầu

• Kiểm tra ngoại quan

• Báo cáo sơ bộ

Giai đoạn 2: Chẩn đoán chuyên sâu

• Phân tích lỗi

• Lập báo cáo kỹ thuật

• Thông báo phương án sửa

Giai đoạn 3: Sửa chữa & kiểm tra tải

• Thay linh kiện

• Hiệu chỉnh

• Burn-in dài giờ

Giai đoạn 4: Bàn giao & bảo hành

• Kiểm tra lần cuối

• Dán tem bảo hành

• Hướng dẫn vận hành

10. Cách phòng tránh lỗi tái phát sau sửa chữa

Sau khi sửa xong, việc cải thiện môi trường vận hành rất quan trọng.

Nên làm:

• Lắp quạt tủ điện

• Sử dụng nguồn 24V ổn định

• Vệ sinh định kỳ

• Tránh tắt nguồn đột ngột

Không nên:

• Đặt HMI gần nguồn nhiệt

• Để bụi tích tụ lâu năm

• Sử dụng nguồn kém chất lượng

11. Những câu hỏi khách hàng thường quan tâm

Sửa xong có bền không?

Nếu sửa đúng kỹ thuật → bền tương đương thiết bị mới.

Có mất chương trình không?

Không. Dữ liệu được bảo toàn.

Thời gian sửa bao lâu?

Thường nhanh hơn rất nhiều so với thay mới.

12. Kết luận

Lỗi màn hình đen / tắt nguồn của HMI Fuji V606eM10 là sự cố phổ biến nhưng hoàn toàn có thể khắc phục triệt để bằng quy trình kỹ thuật chuyên sâu.

Việc sửa chữa đúng cách mang lại:

• Tiết kiệm chi phí lớn

• Giảm downtime

• Giữ nguyên hệ thống

• Tăng tuổi thọ thiết bị

• Yên tâm với bảo hành dài hạn

Trong bối cảnh sản xuất hiện đại, lựa chọn sửa chữa chuyên sâu kèm bảo hành dài không chỉ là giải pháp kỹ thuật – mà còn là giải pháp kinh tế thông minh cho doanh nghiệp.

Sửa màn hình cảm ứng HMI Fuji ( MONITOUCH ) Model: V606eM10 Serial: 0293 Lỗi mất hiển thị

1. Nguyên nhân thường gặp

1) Hỏng đèn nền (Backlight)

• Đèn nền CCFL/LED bị đứt, yếu hoặc chết driver.

• Màn hình có nguồn nhưng tối đen hoàn toàn.

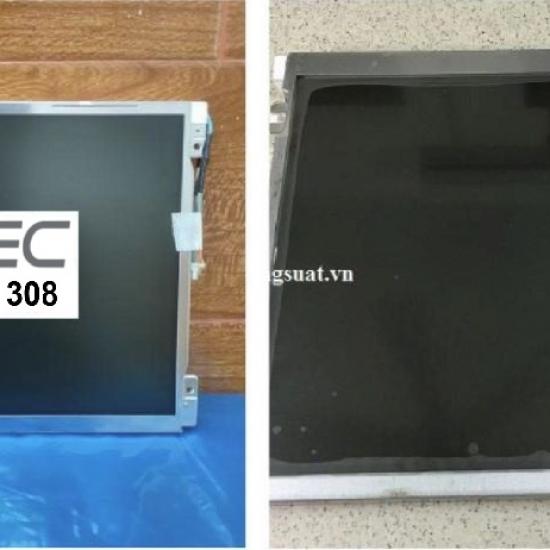

2) Hư tấm LCD hoặc cáp LCD

• LCD chết đường tín hiệu, hư điểm ảnh, không lên hình.

• Cáp FFC bị oxy hóa, gãy, lỏng → màn hình chớp tắt hoặc đen hẳn.

3) Lỗi IC điều khiển hiển thị

• IC xử lý hình ảnh bị chập, nóng quá mức, hoặc lão hóa.

• Mạch A/D, mạch khuếch đại tín hiệu LCD bị hỏng.

4) Mạch nguồn cấp cho LCD lỗi

• Sụt áp 5V/12V cấp lên module LCD.

• IC nguồn hỏng → LCD không đủ áp để khởi động.

5) Lỗi bộ nhớ hoặc treo hệ thống

• Firmware lỗi → không load giao diện.

• Chip Flash hư → màn hình mở lên nhưng không hiển thị.

6) Oxy hóa bo mạch do môi trường ẩm – bụi

• Đặc biệt trong nhà xưởng bột, bụi mịn gây chập nhẹ và hủy đường mạch.

2. Cách sửa và quy trình xử lý

Bước 1: Kiểm tra nguồn

• Đo nguồn 24V cấp vào HMI.

• Kiểm tra nguồn phụ 5V/12V cấp cho LCD.
  → Nếu sụt áp → sửa IC nguồn / thay linh kiện.

Bước 2: Test đèn nền LCD

• Chiếu đèn vào màn để xem có hình mờ hay không.

  • Thấy hình mờ → hỏng Backlight/driver → thay mới.

Bước 3: Kiểm tra LCD và cáp LCD

• Vệ sinh cáp FFC, kiểm tra gãy/oxy hóa.

• Thay cáp hoặc thay LCD nếu tấm LCD chết.

Bước 4: Kiểm tra IC hiển thị

• Đo tín hiệu từ bo mạch sang LCD.

• Rework hoặc thay IC điều khiển hiển thị nếu chết/chập.

Bước 5: Kiểm tra phần mềm

• Kết nối máy tính bằng TOOL MONITOUCH.

• Nạp lại chương trình hoặc khôi phục firmware.

• Nếu không kết nối được → lỗi Flash → cần thay chip.

Bước 6: Khắc phục lỗi bo mạch

• Vệ sinh bo mạch, xử lý oxy hóa.

• Hàn lại mối hàn, sửa đứt line, loại bỏ chập nhẹ.

Bước 7: Test sau sửa

• Kiểm tra màu hiển thị, độ sáng, độ ổn định.

• Chạy thử liên tục 30–60 phút trước khi giao máy.

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

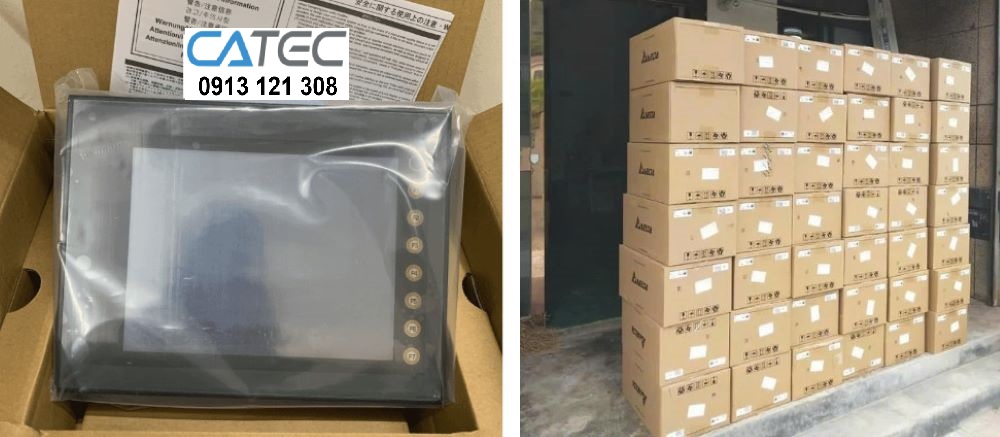

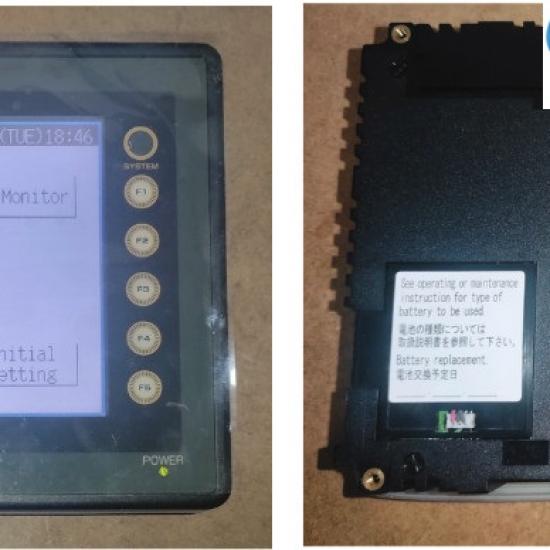

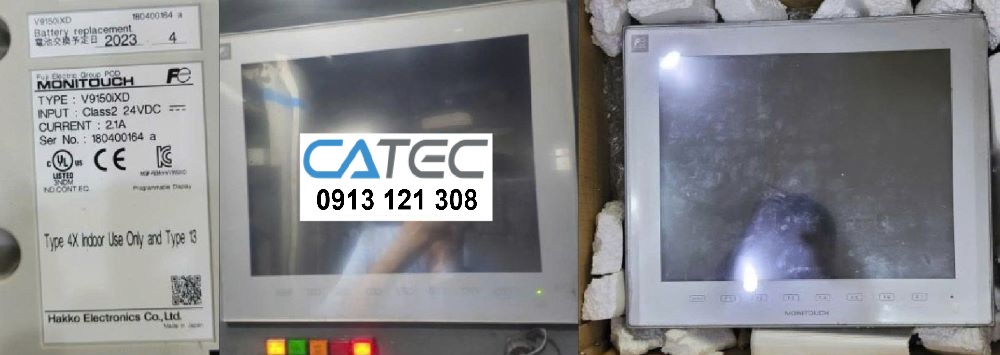

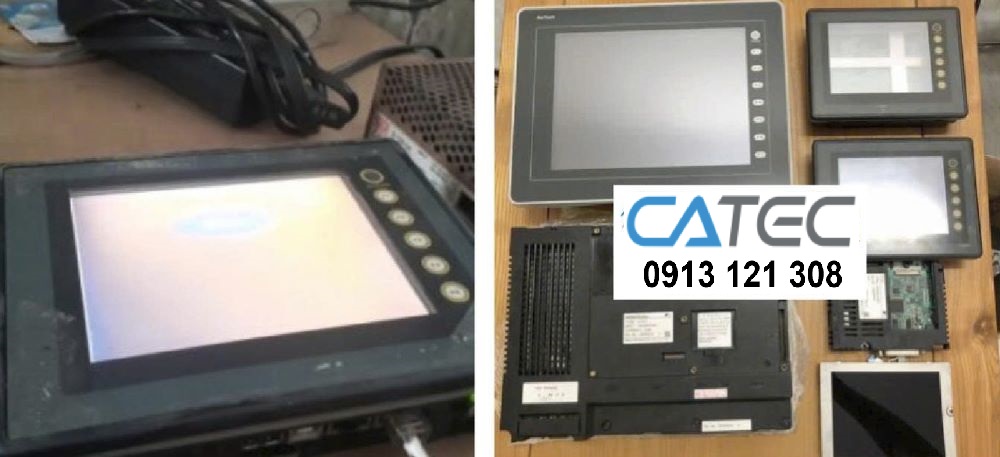

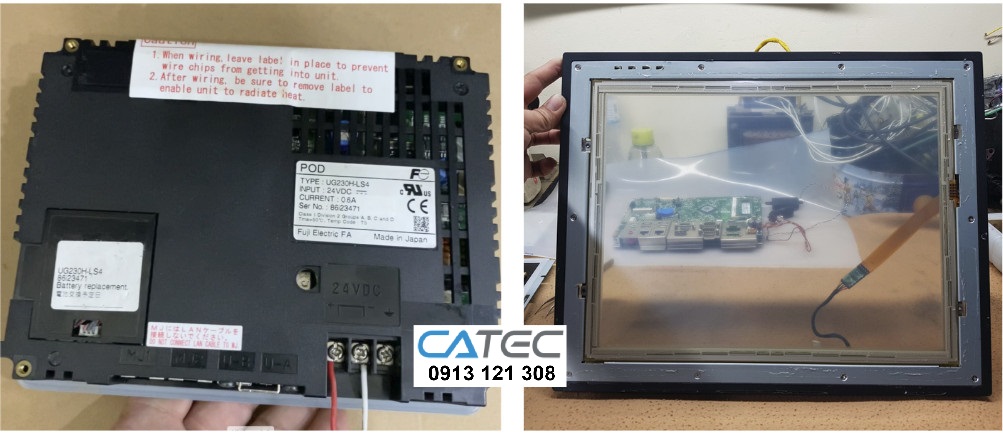

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Weintek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI MCGS đang trong quá trình được sửa chữa tại CATEC Automation

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa màn hình HMI Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình HMI hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308
• Email: catec.tech@gmail.com
• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm màn hình HMI tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
