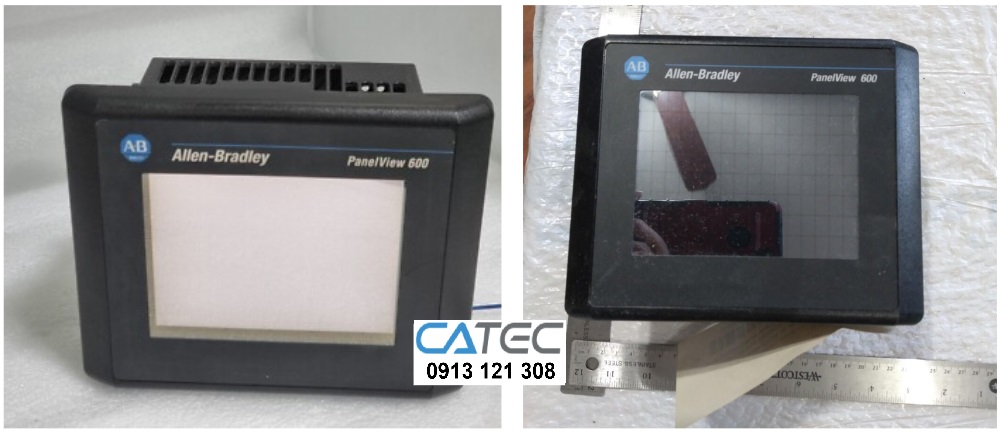

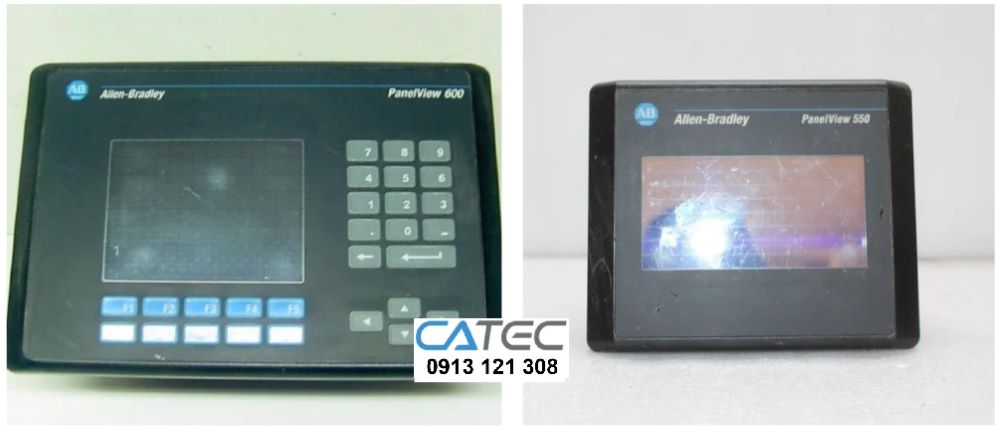

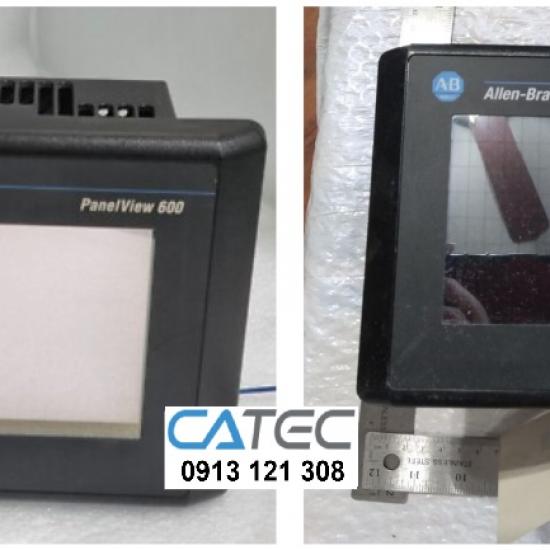

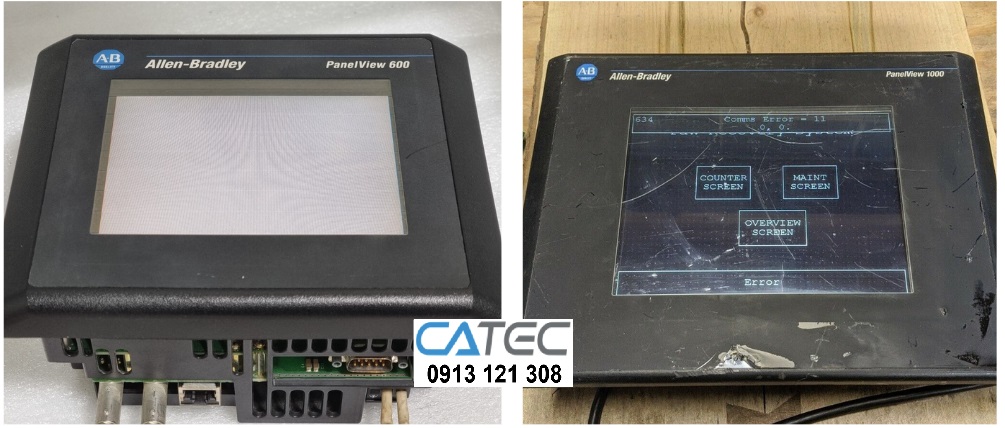

Sửa màn hình HMI Allen Bradley

Giới thiệu: Vì sao lỗi màn hình HMI Allen Bradley luôn là nỗi lo của nhà máy?

Trong hệ thống tự động hóa công nghiệp, màn hình HMI Allen Bradley (PanelView, PanelView Plus, PanelView 800…) đóng vai trò như “bộ não giao tiếp” giữa con người và máy móc. Khi HMI gặp sự cố, dây chuyền sản xuất gần như bị “mù thông tin”, dẫn tới:

• Dừng sản xuất đột ngột

• Mất dữ liệu vận hành

• Tăng chi phí bảo trì – downtime

• Ảnh hưởng trực tiếp đến tiến độ giao hàng

Trong số các lỗi phổ biến nhất, có 3 nhóm lỗi được người dùng tìm kiếm và cần xử lý khẩn cấp:

1. Màn hình HMI bị liệt hoặc loạn cảm ứng

2. Màn hình HMI bị đen / không lên nguồn / không hiển thị

3. Màn hình HMI xuất hiện sọc ngang – sọc dọc – nhòe màu

Bài viết này sẽ phân tích chuyên sâu kỹ thuật, giúp doanh nghiệp hiểu rõ nguyên nhân, phương pháp xử lý, quy trình sửa chữa chuyên nghiệp và đặc biệt là chính sách bảo hành giúp khách hàng yên tâm tuyệt đối.

Phần 1: Tổng quan cấu tạo màn hình HMI Allen Bradley

Trước khi đi vào từng lỗi cụ thể, cần hiểu cấu trúc cơ bản của màn hình HMI.

Một màn hình HMI Allen Bradley gồm 5 khối chính:

1. Sửa màn hình HMI Allen Bradley Khối LCD Display

• Sửa màn hình HMI Allen Bradley Tấm nền TFT LCD

• Sửa màn hình HMI Allen Bradley Backlight LED

• Sửa màn hình HMI Allen Bradley Mạch điều khiển hiển thị

2. Sửa màn hình HMI Allen Bradley Khối Touch Screen (Digitizer)

• Sửa màn hình HMI Allen Bradley Lớp cảm ứng điện trở (resistive)

• Controller đọc tín hiệu cảm ứng

3. Mainboard HMI

• CPU xử lý

• RAM / Flash

• Giao tiếp Ethernet / RS232 / USB

4. Sửa màn hình HMI Allen Bradley Nguồn cấp nội bộ

• Sửa màn hình HMI Allen Bradley Mạch nguồn DC-DC

• Sửa màn hình HMI Allen Bradley Bảo vệ quá áp / quá dòng

5. Cáp tín hiệu LCD & Touch

• Cáp LVDS cho hình ảnh

• Cáp FPC cho cảm ứng

90% lỗi màn hình HMI nằm trong 3 bộ phận: LCD – Touch – Cáp tín hiệu

Phần 2: Lỗi cảm ứng HMI Allen Bradley – Nguyên nhân & giải pháp chuyên sâu

Dấu hiệu nhận biết

• Nhấn không ăn

• Nhấn lệch vị trí

• Loạn cảm ứng tự chạy

• Chỉ nhấn được một vùng màn hình

• Phải nhấn rất mạnh mới nhận

Đây là lỗi xảy ra nhiều nhất trong môi trường công nghiệp.

Phân tích nguyên nhân kỹ thuật

1. Lão hóa lớp cảm ứng điện trở

Màn hình Allen Bradley dùng cảm ứng điện trở 4-wire hoặc 5-wire.

Sau 3–5 năm:

• Lớp film PET bị mòn

• Điện trở bề mặt thay đổi

• Controller đọc sai tọa độ

Kết quả: lệch cảm ứng, mất điểm nhấn.

2. Môi trường công nghiệp khắc nghiệt

Các yếu tố gây hỏng cảm ứng:

• Dầu máy, hóa chất bám mặt màn hình

• Nhiệt độ cao liên tục

• Độ ẩm lớn

• Người vận hành nhấn bằng vật cứng

Những yếu tố này làm:

• Rách lớp film

• Oxy hóa mạch cảm ứng

• Đứt đường dẫn ITO

3. Sửa màn hình HMI Allen Bradley Đứt cáp tín hiệu touch

Cáp FPC rất mỏng → dễ:

• Gãy gập

• Oxy hóa

• Lỏng socket

Lỗi này thường gây:

• Liệt một phần màn hình

• Loạn cảm ứng ngẫu nhiên

Quy trình sửa chữa chuyên nghiệp

Một quy trình chuẩn gồm:

Bước 1: Test & đo tín hiệu cảm ứng

• Kiểm tra điện trở trục X/Y

• Kiểm tra IC touch controller

• Test bằng phần mềm FactoryTalk View

Bước 2: Phân loại mức độ hỏng

• Hỏng lớp touch → thay touch

• Hỏng controller → sửa mainboard

• Hỏng cáp → thay cáp

Bước 3: Thay thế touch đúng chuẩn công nghiệp

Sử dụng:

• Touch resistive công nghiệp

• Kính phủ chống trầy

• Keo OCA chuyên dụng

Bước 4: Hiệu chuẩn lại cảm ứng (Calibration)

Sau thay touch phải:

• Calibrate 5 điểm

• Kiểm tra độ chính xác pixel

Nếu làm đúng quy trình, cảm ứng có thể hoạt động ổn định thêm 3–5 năm.

Phần 3: Lỗi màn hình HMI bị đen – Không hiển thị

Đây là lỗi khiến nhà máy lo lắng nhất vì tưởng HMI đã “chết hoàn toàn”.

Các dạng lỗi màn hình đen

1. Bật không lên nguồn

2. Có nguồn nhưng không hiển thị

3. Lúc lên lúc không

4. Hiển thị rất mờ khi soi đèn

Mỗi dạng tương ứng một nguyên nhân khác nhau.

Nguyên nhân kỹ thuật chi tiết

1. Hỏng đèn nền Backlight LED

Sau 4–6 năm:

• LED suy giảm độ sáng

• Driver LED hỏng

• IC boost nguồn lỗi

Dấu hiệu đặc trưng:
Soi đèn pin vẫn thấy hình → chắc chắn hỏng backlight.

Đây là lỗi chiếm hơn 40% trường hợp màn hình đen.

2. Sửa màn hình HMI Allen Bradley Hỏng mạch nguồn nội bộ

Mạch nguồn chịu áp lực:

• 24V công nghiệp nhiễu

• Sụt áp / quá áp

• Spike điện khi đóng cắt motor

Các linh kiện dễ hỏng:

• Sửa màn hình HMI Allen Bradley IC nguồn

• MOSFET

• Sửa màn hình HMI Allen Bradley Tụ điện lọc nguồn

Khi nguồn lỗi:

• Sửa màn hình HMI Allen Bradley Màn hình không lên

• Khởi động rồi tắt

3. Sửa màn hình HMI Allen Bradley Hỏng tấm nền LCD

Nguyên nhân:

• Sửa màn hình HMI Allen Bradley Nhiệt độ cao lâu ngày

• Sửa màn hình HMI Allen Bradley Va đập rung lắc

• Lão hóa panel

Biểu hiện:

• Màn đen hoàn toàn

• Không thấy hình dù có đèn nền

4. Sửa màn hình HMI Allen Bradley Lỗi firmware / bootloader

Một số trường hợp:

• Mất điện khi update firmware

• Lỗi flash memory

HMI sẽ:

• Không boot

• Treo logo

• Màn hình đen nhưng có đèn

Quy trình xử lý chuyên nghiệp

1. Kiểm tra nguồn cấp ngoài

2. Test mạch nguồn nội bộ

3. Test đèn nền LED

4. Test tín hiệu LVDS

5. Kiểm tra firmware

Sau khi xác định chính xác lỗi → sửa chữa hoặc thay module tương ứng.

Phần 4: Lỗi màn hình sọc ngang – sọc dọc – nhòe màu

Đây là lỗi “kinh điển” của màn hình công nghiệp.

Dấu hiệu nhận biết

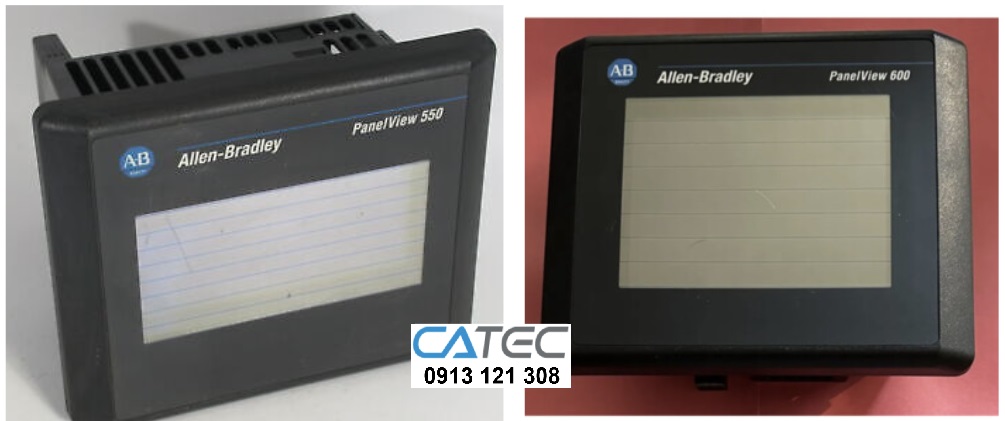

• Sửa màn hình HMI Allen Bradley Sọc dọc cố định

• Sửa màn hình HMI Allen Bradley Sọc ngang nhấp nháy

• Nửa màn hình trắng

• Màu bị âm bản / sai màu

Phân tích nguyên nhân sâu

1. Lỏng hoặc đứt cáp LVDS

Cáp LVDS truyền dữ liệu hình ảnh tốc độ cao.

Khi cáp lỗi:

• Mất dữ liệu pixel

• Xuất hiện sọc

• Màn hình nhòe màu

2. Sửa màn hình HMI Allen Bradley Hỏng IC Driver panel

Trên panel LCD có:

• IC driver cột

• IC driver hàng

Nếu IC lỗi:

• Sọc cố định vĩnh viễn

• Không thể sửa IC → phải thay panel

3. Oxy hóa socket LCD

Môi trường ẩm → chân socket:

• Bị oxy hóa

• Tín hiệu chập chờn

Gây:

• Sọc lúc có lúc không

4. Sửa màn hình HMI Allen Bradley Lỗi GPU trên mainboard

Hiếm nhưng có:

• Hỏng chip xử lý đồ họa

• Lỗi RAM video

Khi đó:

• Sọc thay đổi liên tục

• Màn hình nhiễu mạnh

Quy trình xử lý

1. Vệ sinh socket chuyên dụng

2. Test thay cáp LVDS

3. Test panel LCD

4. Test mainboard

Quy trình này giúp xác định chính xác lỗi – tránh thay sai linh kiện tốn chi phí.

Phần 5: Vì sao không nên thay HMI mới ngay?

Nhiều doanh nghiệp vội vàng thay HMI mới, nhưng thực tế:

Phương án	Chi phí	Thời gian
Thay HMI mới	Rất cao	2–6 tuần
Sửa màn hình	Tiết kiệm 60–80%	2–5 ngày

Ngoài ra thay mới còn phát sinh:

• Phải nạp lại chương trình

• Rủi ro mất project

• Dừng máy lâu

Sửa chữa đúng cách là giải pháp tối ưu.

Phần 6: Quy trình sửa chữa chuẩn công nghiệp

Một đơn vị sửa HMI chuyên nghiệp phải có quy trình rõ ràng:

Bước 1: Tiếp nhận & ghi nhận tình trạng

• Chụp hình hiện trạng

• Ghi nhận lỗi chi tiết

Bước 2: Kiểm tra tổng thể

• Test nguồn

• Test mainboard

• Test LCD / Touch

Bước 3: Báo giá minh bạch

• Nêu rõ linh kiện thay

• Thời gian sửa

• Chính sách bảo hành

Bước 4: Sửa chữa trong phòng kỹ thuật

• Phòng chống tĩnh điện ESD

• Máy ép OCA

• Máy test LCD

Bước 5: Test burn-in 24–48h

Đây là bước cực kỳ quan trọng:

• Test nhiệt độ cao

• Test hoạt động liên tục

• Đảm bảo không lỗi lại

Bước 6: Bàn giao & hỗ trợ kỹ thuật

Phần 7: Chính sách bảo hành – Yếu tố xây dựng niềm tin

Một dịch vụ sửa HMI uy tín phải có chính sách bảo hành rõ ràng.

Những điều khách hàng cần quan tâm

1. Bảo hành linh kiện thay thế

• Touch screen: 6–12 tháng

• LCD: 6–12 tháng

• Backlight: 6–12 tháng

2. Bảo hành lỗi sửa chữa

Nếu lỗi cũ tái phát → sửa miễn phí.

3. Hỗ trợ kỹ thuật sau sửa

• Tư vấn vận hành

• Hướng dẫn bảo quản

• Hỗ trợ từ xa

4. Cam kết không phát sinh chi phí ẩn

Báo giá trước – sửa sau.

Chính sách bảo hành rõ ràng = yếu tố quyết định sự uy tín.

Phần 8: Cách kéo dài tuổi thọ màn hình HMI

Doanh nghiệp có thể giảm 70% nguy cơ hỏng màn hình nếu:

• Dùng ổn áp nguồn 24V

• Tránh ánh nắng trực tiếp

• Lau màn hình đúng cách

• Không nhấn bằng vật cứng

• Kiểm soát nhiệt độ tủ điện

Đây là những biện pháp đơn giản nhưng cực kỳ hiệu quả.

Kết luận

Lỗi màn hình HMI Allen Bradley như:

• Liệt cảm ứng

• Màn hình đen

• Sọc ngang dọc

Hoàn toàn có thể sửa chữa hiệu quả – tiết kiệm – nhanh chóng nếu được xử lý bởi đội ngũ chuyên sâu kỹ thuật.

Thay vì thay mới tốn kém và mất thời gian, sửa chữa chuyên nghiệp mang lại:

• Tiết kiệm chi phí lớn

• Giảm downtime

• Giữ nguyên chương trình hệ thống

• Được bảo hành rõ ràng

Khi lựa chọn dịch vụ sửa HMI, hãy ưu tiên:

• Quy trình kỹ thuật minh bạch

• Thiết bị sửa chuyên dụng

• Chính sách bảo hành rõ ràng

Đó chính là chìa khóa giúp doanh nghiệp vận hành ổn định và bền vững trong môi trường công nghiệp hiện đại.

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

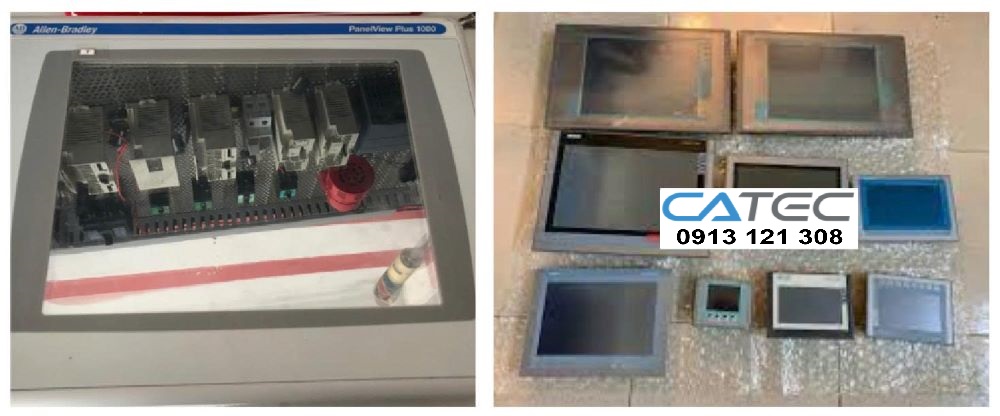

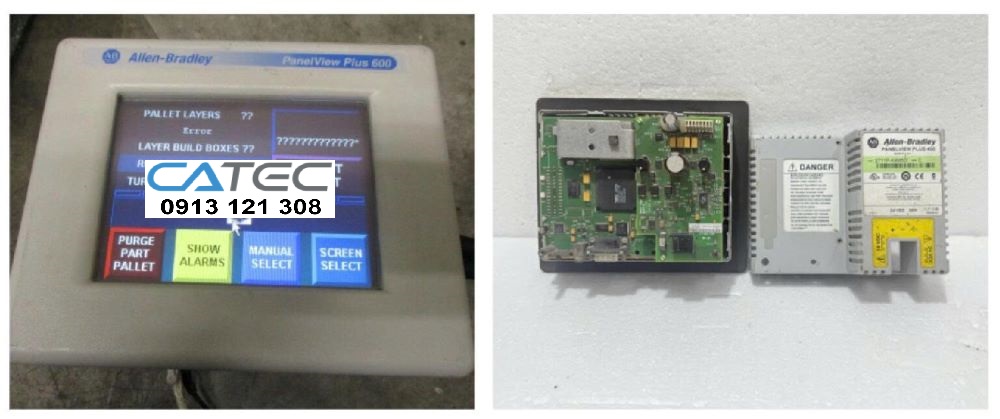

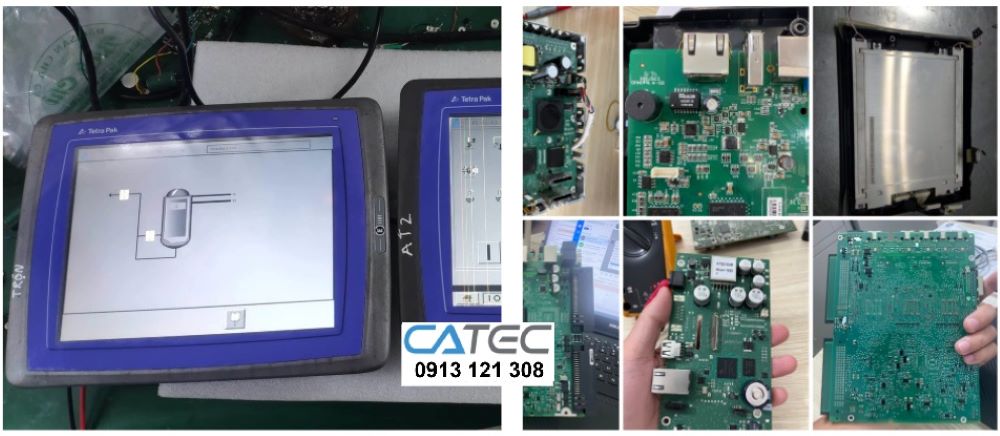

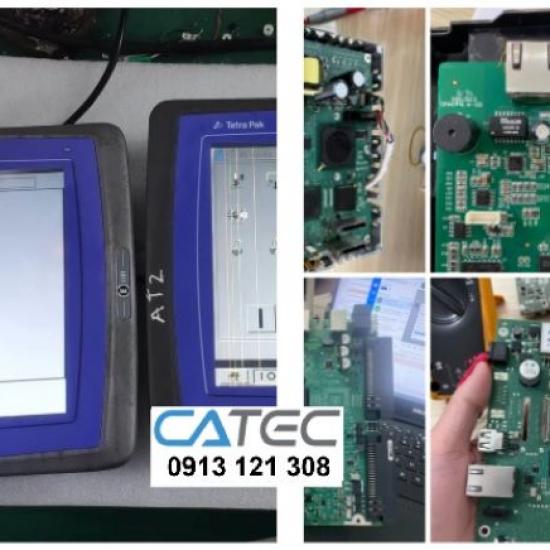

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Weintek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI MCGS đang trong quá trình được sửa chữa tại CATEC Automation

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa màn hình HMI Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình HMI hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308
• Email: catec.tech@gmail.com
• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm màn hình HMI tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
