Trong hệ thống điều khiển tự động hóa hiện đại, màn hình HMI (Human Machine Interface) đóng vai trò là “cầu nối” giữa con người và máy móc. Khi HMI gặp lỗi cảm ứng, toàn bộ quy trình vận hành có thể bị gián đoạn, gây thiệt hại về thời gian, chi phí và thậm chí ảnh hưởng đến tiến độ sản xuất.

Một trong những model được sử dụng phổ biến trong nhiều dây chuyền công nghiệp là Panasonic AIG32MQ02D-F (Seri 704Z). Tuy nhiên, sau thời gian dài hoạt động trong môi trường bụi bẩn, rung động, nhiệt độ cao hoặc điện áp không ổn định, thiết bị này có thể xuất hiện lỗi cảm ứng nghiêm trọng.

Bài viết dưới đây sẽ phân tích chuyên sâu nguyên nhân, quy trình sửa chữa kỹ thuật và giải pháp khắc phục triệt để lỗi cảm ứng HMI Panasonic AIG32MQ02D-F, đồng thời làm rõ chính sách báo giá – bảo hành minh bạch nhằm giúp khách hàng yên tâm tuyệt đối khi sử dụng dịch vụ.

1. Tổng quan về HMI Panasonic AIG32MQ02D-F (Seri 704Z)

HMI Panasonic AIG32MQ02D-F thuộc dòng thiết bị giao diện người – máy do tập đoàn công nghệ hàng đầu Nhật Bản sản xuất: Panasonic.

Thông số kỹ thuật cơ bản

• Kích thước màn hình: 3.5 inch

• Công nghệ cảm ứng: Resistive touch

• Điện áp hoạt động: 24VDC

• Cổng giao tiếp: RS232/RS485

• Ứng dụng phổ biến: máy đóng gói, máy cắt, máy ép nhựa, dây chuyền thực phẩm, dây chuyền sản xuất tự động

Đây là dòng HMI nhỏ gọn, độ bền cao, tuy nhiên cảm ứng điện trở (resistive) sau nhiều năm sử dụng có thể suy giảm độ nhạy hoặc hỏng hoàn toàn.

2. Dấu hiệu nhận biết lỗi cảm ứng HMI Panasonic AIG32MQ02D-F

Các lỗi cảm ứng thường gặp bao gồm:

2.1 Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Cảm ứng loạn điểm (Touch drift)

• Nhấn một điểm nhưng máy nhận vị trí khác

• Không thể thao tác chính xác menu

2.2 Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Mất một vùng cảm ứng

• Một góc màn hình không phản hồi

• Thanh menu bị “đơ”

2.3 Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Liệt hoàn toàn cảm ứng

• Hình ảnh hiển thị bình thường nhưng không thao tác được

• Máy chỉ chạy ở trạng thái cuối cùng trước khi lỗi

2.4 Tự kích hoạt (Ghost touch)

• Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Màn hình tự nhảy lệnh

• Máy tự động chuyển trang không theo thao tác

Nếu không xử lý sớm, các lỗi trên có thể dẫn đến:

• Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Dừng dây chuyền sản xuất

• Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Lỗi vận hành nguy hiểm

• Tăng hao mòn thiết bị cơ khí

3. Nguyên nhân kỹ thuật gây lỗi cảm ứng

Để khắc phục triệt để, cần hiểu rõ nguyên nhân gốc rễ. Chúng tôi phân tích theo 4 nhóm chính:

3.1 Lão hóa lớp film cảm ứng điện trở

Màn hình cảm ứng điện trở gồm 2 lớp film mỏng dẫn điện. Sau 3–7 năm:

• Lớp film bị mòn do thao tác liên tục

• Điện trở thay đổi gây lệch tọa độ

• Xuất hiện vết nứt vi mô

Đây là nguyên nhân phổ biến nhất.

3.2 Ẩm mốc – oxy hóa mạch điều khiển touch

Trong môi trường:

• Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Độ ẩm cao

• Nhiệt độ thay đổi liên tục

• Bụi công nghiệp

Bo mạch điều khiển cảm ứng có thể:

• Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Bị oxy hóa chân IC

• Ăn mòn mạch đồng

• Chập chờn tín hiệu analog

3.3 Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Lỗi IC chuyển đổi tín hiệu cảm ứng

HMI AIG32MQ02D-F sử dụng mạch chuyển đổi tín hiệu điện trở thành tọa độ số. Nếu IC lỗi:

• Màn hình hiển thị tốt

• Nhưng không nhận tọa độ chính xác

3.4 Sửa Màn Hình HMI Panasonic AIG32MQ02D-F (Seri 704Z) Nguồn cấp không ổn định

Điện áp 24VDC không ổn định có thể gây:

• Sai lệch ADC

• Lỗi xử lý touch

• Treo hệ thống

4. Quy trình sửa chữa chuyên sâu – Không thay đại trà

Chúng tôi không áp dụng phương pháp “thay full cụm” gây tốn kém không cần thiết. Quy trình kỹ thuật gồm:

Bước 1: Kiểm tra tổng thể bằng thiết bị chuyên dụng

• Đo điện áp đầu vào

• Test ripple nguồn

• Kiểm tra dao động analog touch

Bước 2: Tách lớp cảm ứng – đánh giá vật lý

• Kiểm tra lớp film

• Soi kính hiển vi phát hiện nứt vi mạch

Bước 3: Phân tích mạch điều khiển

• Test IC touch controller

• Kiểm tra ADC

• Đo trở kháng các trục X/Y

Bước 4: Sửa chữa theo nguyên nhân

Tùy tình trạng:

• Thay lớp film cảm ứng chính hãng tương thích

• Sửa mạch IC

• Vệ sinh – phục hồi bo mạch

• Thay IC chuyên biệt nếu cần

Bước 5: Hiệu chuẩn (Calibration) chính xác

Sau sửa:

• Cân chỉnh tọa độ

• Kiểm tra độ lệch từng điểm

• Test thao tác liên tục 4–6 giờ

5. Vì sao nhiều nơi sửa xong vẫn tái lỗi?

Khách hàng thường gặp tình trạng:

• Sửa xong dùng 1–3 tháng lại lỗi

• Cảm ứng vẫn lệch nhẹ

Nguyên nhân:

1. Chỉ thay lớp film rẻ tiền

2. Không xử lý mạch nguồn

3. Không kiểm tra IC điều khiển

4. Không hiệu chuẩn chuẩn xác

Khắc phục triệt để đòi hỏi:

• Kinh nghiệm chuyên sâu điện tử công nghiệp

• Thiết bị đo lường chính xác

• Linh kiện chất lượng cao

6. Cam kết minh bạch – Báo giá chi tiết trước khi sửa

Chúng tôi hiểu rằng doanh nghiệp cần rõ ràng chi phí trước khi quyết định.

Chính sách báo giá

• Kiểm tra miễn phí lỗi cơ bản

• Gửi video tình trạng thực tế

• Báo giá chi tiết từng hạng mục

• Chỉ sửa khi khách đồng ý

Không phát sinh chi phí ẩn.

7. Chính sách bảo hành xây dựng niềm tin

Thời gian bảo hành

• 3–6 tháng tùy hạng mục sửa chữa

Điều kiện bảo hành rõ ràng

• Bảo hành đúng phần đã sửa

• Hỗ trợ kỹ thuật miễn phí trong thời gian bảo hành

• Có tem và phiếu bảo hành

Cam kết kỹ thuật

• Không thay linh kiện kém chất lượng

• Không tráo bo mạch

• Không làm ảnh hưởng dữ liệu chương trình

8. Nhận sửa tận nơi hoặc gửi xe linh hoạt

8.1 Sửa tận nơi

Phù hợp khi:

• Dây chuyền cần hoạt động liên tục

• Không có HMI thay thế

Kỹ thuật viên mang:

• Thiết bị đo chuyên dụng

• Film cảm ứng dự phòng

• IC và linh kiện thay thế

8.2 Gửi xe về xưởng

Ưu điểm:

• Kiểm tra chuyên sâu hơn

• Thời gian xử lý nhanh

• Có phòng test độc lập

Khách có thể:

• Gửi xe khách

• Gửi chuyển phát nhanh

• Hoặc cử người mang trực tiếp

9. Phân tích chi phí – So với thay mới

Nhiều doanh nghiệp cân nhắc thay mới toàn bộ HMI. Tuy nhiên:

Giải pháp	Chi phí	Thời gian
Thay mới	Cao	Phải cấu hình lại
Sửa triệt để	Thấp hơn nhiều	Không cần lập trình lại

Ngoài ra:

• HMI cũ đã tương thích sẵn PLC

• Không cần chỉnh sửa hệ thống

10. Các lưu ý để tránh tái lỗi cảm ứng

Sau khi sửa:

1. Ổn định nguồn 24VDC

2. Lắp thêm bộ chống sét lan truyền

3. Giữ môi trường khô ráo

4. Tránh ấn quá mạnh

11. Khi nào nên sửa – khi nào nên thay?

Nên sửa khi:

• Màn hình vẫn hiển thị tốt

• PLC vẫn giao tiếp bình thường

Nên thay khi:

• Bo mạch chính hỏng nặng

• Màn hình LCD vỡ

• Cháy nguồn diện rộng

Chúng tôi luôn tư vấn trung thực, không ép sửa nếu không hiệu quả.

12. Lợi ích khi chọn đơn vị chuyên sâu

• Am hiểu thiết bị công nghiệp Panasonic

• Có linh kiện tương thích chất lượng

• Quy trình chuẩn kỹ thuật

• Hỗ trợ kỹ thuật sau sửa

Điều này giúp khách hàng:

• Giảm rủi ro

• Tăng tuổi thọ thiết bị

• Yên tâm vận hành lâu dài

13. Quy trình tiếp nhận dịch vụ

1. Khách liên hệ cung cấp model và tình trạng

2. Tư vấn sơ bộ miễn phí

3. Kiểm tra thực tế

4. Báo giá chi tiết

5. Sửa chữa khi đồng ý

6. Test kỹ – bàn giao – bảo hành

Toàn bộ quy trình minh bạch, rõ ràng.

14. Câu hỏi thường gặp

Hỏi: Sửa có mất chương trình không?

→ Không. Dữ liệu lưu trong bộ nhớ riêng.

Hỏi: Thời gian sửa bao lâu?

→ Thông thường 1–3 ngày tùy mức độ.

Hỏi: Có hỗ trợ kỹ thuật sau sửa?

→ Có. Hỗ trợ miễn phí trong thời gian bảo hành.

15. Kết luận

Lỗi cảm ứng HMI Panasonic AIG32MQ02D-F (Seri 704Z) không phải là vấn đề quá phức tạp nếu được xử lý bởi đơn vị có chuyên môn thực sự. Quan trọng nhất không phải là thay linh kiện đơn thuần, mà là:

• Phân tích đúng nguyên nhân

• Sửa đúng điểm lỗi

• Hiệu chuẩn chính xác

• Kiểm soát chất lượng sau sửa

Chúng tôi cam kết:

✔ Khắc phục triệt để – không sửa tạm thời
✔ Báo giá rõ ràng trước khi làm
✔ Bảo hành minh bạch
✔ Nhận sửa tận nơi hoặc gửi xe linh hoạt

Nếu doanh nghiệp của bạn đang gặp sự cố cảm ứng với HMI Panasonic AIG32MQ02D-F (Seri 704Z), hãy lựa chọn giải pháp kỹ thuật chuyên sâu để đảm bảo dây chuyền vận hành ổn định, an toàn và tiết kiệm chi phí lâu dài.

Sửa màn hình Panasonic, Nhận Sửa HMI Panasonic AIGT2030H lỗi cảm ứng bảo hành lên đến 6 tháng

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD: Màn hình LCD các dòng Conch thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI Allen-Bradley PanelView Plus  đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng:

Hư Board Nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Conch  là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

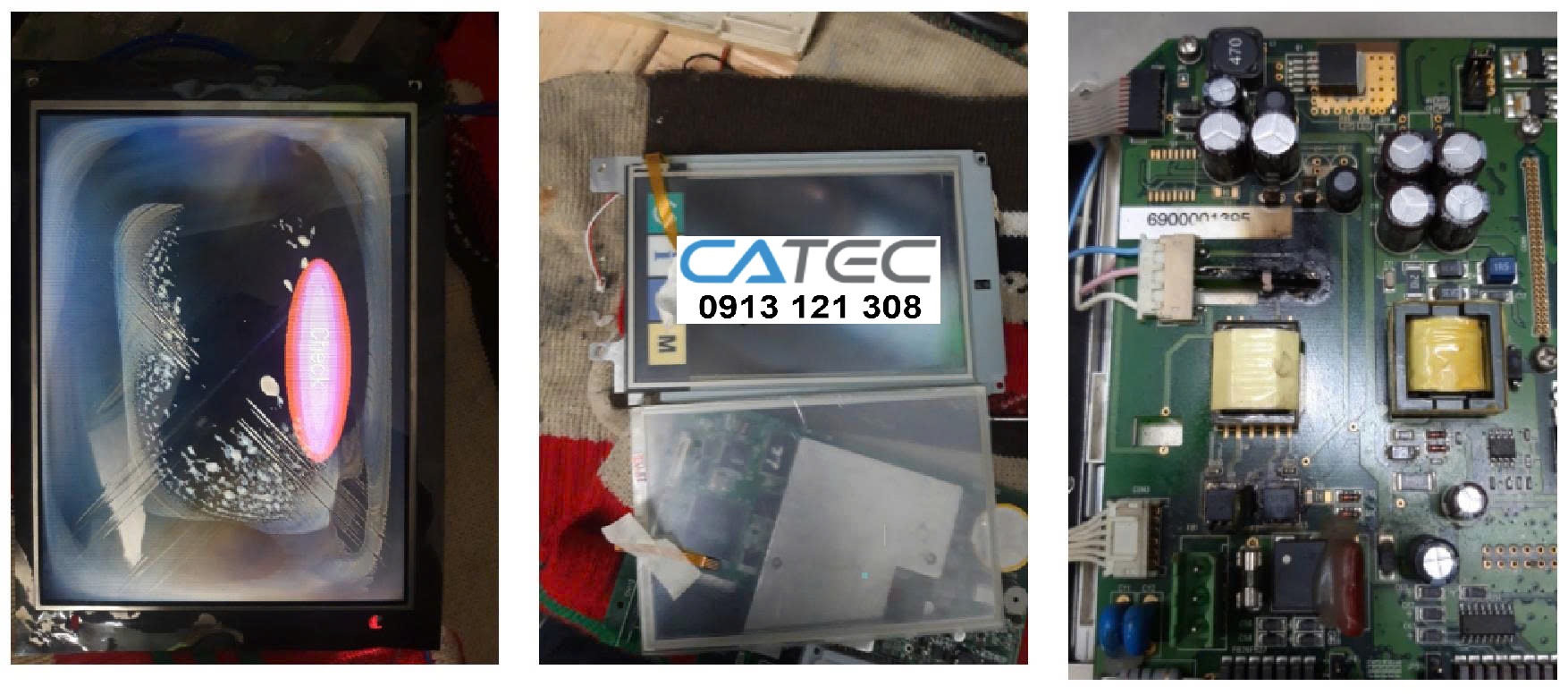

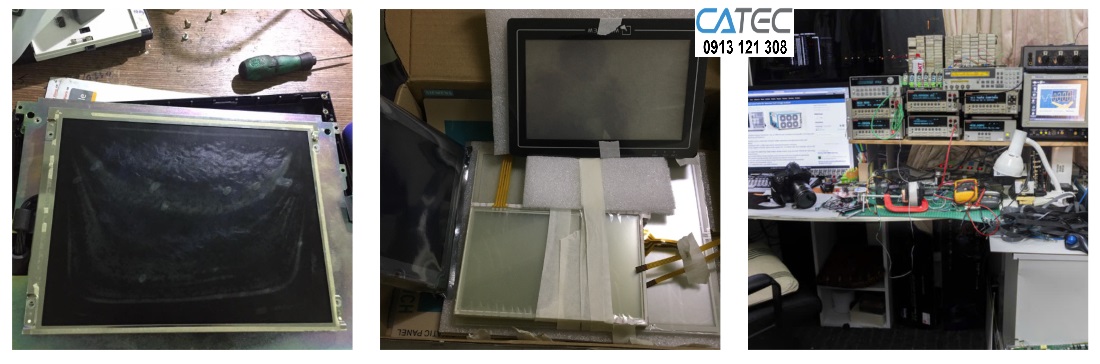

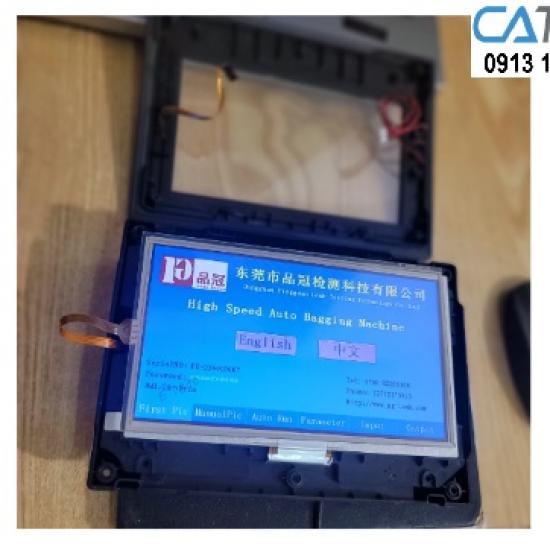

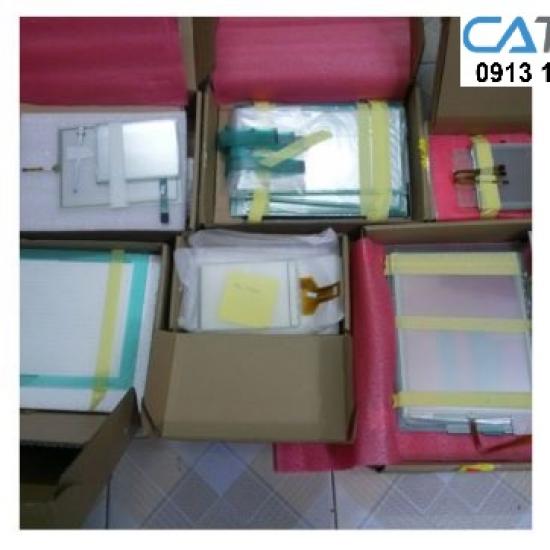

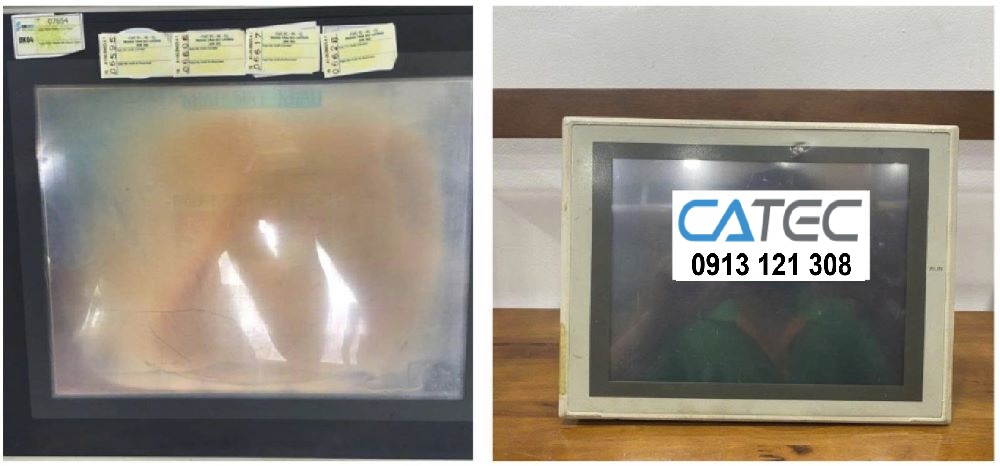

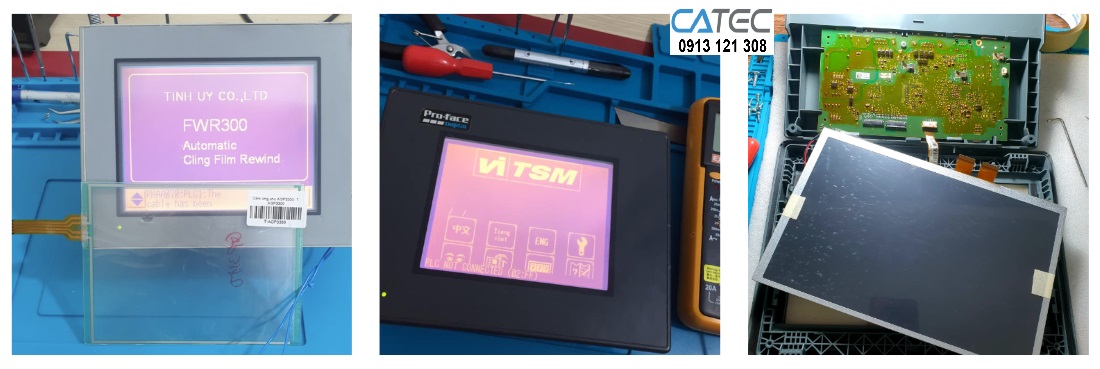

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Weintek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Siemens đang trong quá trình được sửa chữa tại CATEC Automation

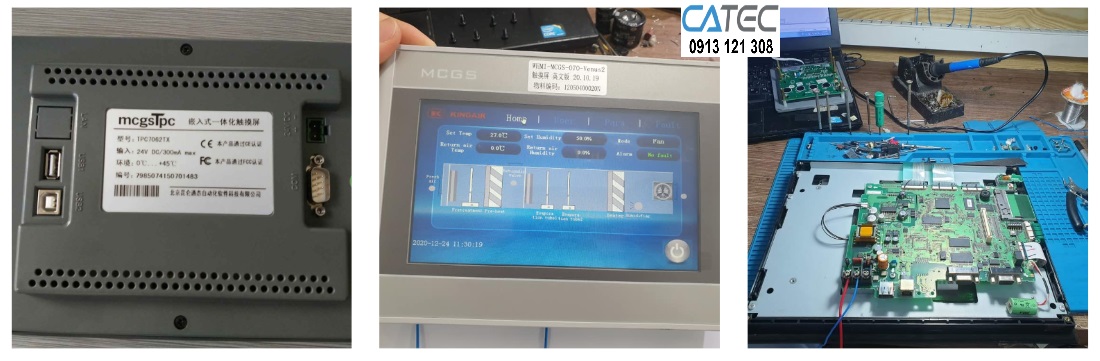

Hình ảnh màn hình cảm ứng HMI MCGS đang trong quá trình được sửa chữa tại CATEC Automation
