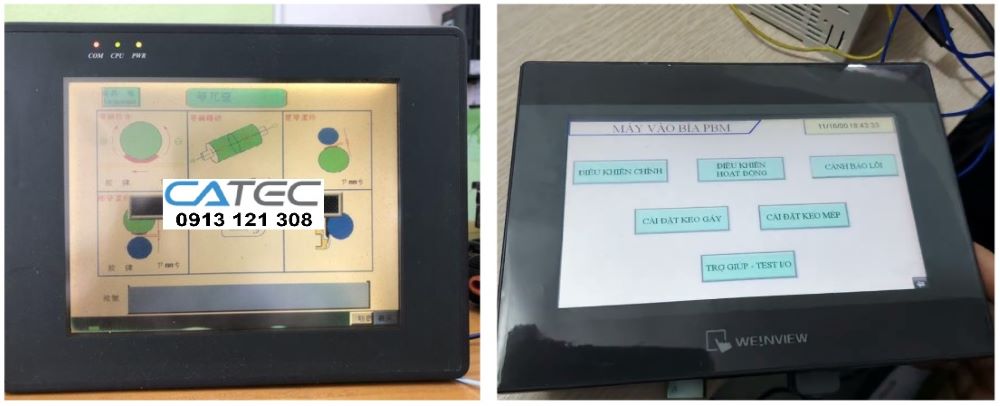

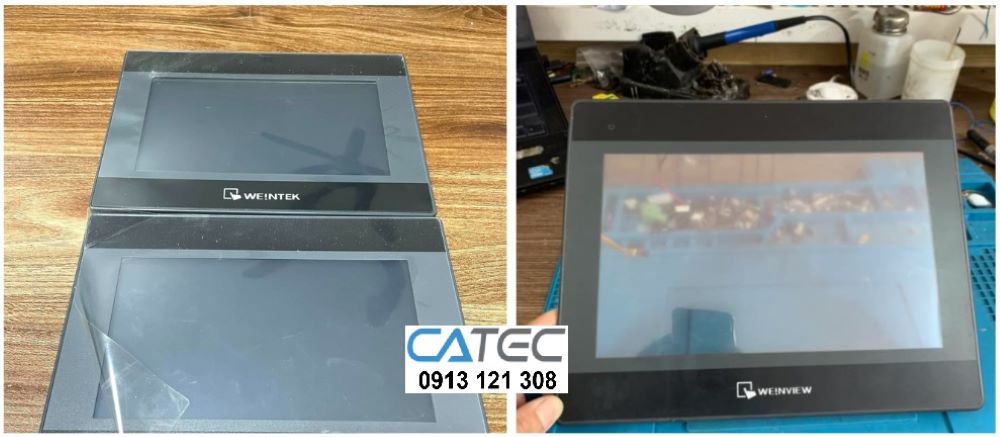

Khắc phục triệt để mọi lỗi trên màn hình HMI Weinview TK6100I (mất nguồn, sọc màn, cảm ứng loạn)

Sửa Màn Hình TK6100I của Weinview

Trong môi trường sản xuất tự động hóa, màn hình HMI không chỉ là giao diện vận hành mà còn là “trung tâm điều khiển trực quan” kết nối con người với PLC, biến tần và toàn bộ hệ thống máy móc. Khi một màn hình HMI gặp sự cố, dây chuyền có thể phải dừng hoạt động, gây thiệt hại lớn về chi phí và tiến độ.

Trong số các dòng HMI phổ biến tại Việt Nam, TK6100I của Weinview được sử dụng rộng rãi nhờ độ bền cao và khả năng tương thích đa dạng. Tuy nhiên, sau nhiều năm vận hành trong môi trường công nghiệp khắc nghiệt, thiết bị vẫn có thể gặp các lỗi nghiêm trọng như:

Mất nguồn hoàn toàn
Màn hình bị sọc ngang, sọc dọc, nhòe màu
Cảm ứng loạn, nhảy điểm, không phản hồi
Treo logo, không boot được hệ điều hành

Bài viết này phân tích chuyên sâu về kỹ thuật sửa chữa, giải thích nguyên nhân gốc rễ, quy trình xử lý triệt để và đặc biệt nhấn mạnh chính sách bảo hành minh bạch – yếu tố quan trọng để xây dựng niềm tin với khách hàng đang tìm kiếm giải pháp sửa chữa chất lượng cao.

1. Tổng quan kỹ thuật HMI TK6100I – Hiểu rõ để sửa đúng

Để sửa triệt để, trước tiên cần hiểu rõ cấu trúc phần cứng của thiết bị.

1.1 Cấu trúc phần cứng chính

HMI TK6100I gồm các khối chức năng:

Khối nguồn DC-DC (9–28VDC đầu vào)
Khối xử lý trung tâm (CPU + NAND Flash)
Bộ nhớ RAM
Khối hiển thị LCD TFT
Tấm cảm ứng điện trở 4-wire
Board giao tiếp (RS232/RS485/USB)
IC điều khiển đèn nền (Backlight Driver)

Mỗi lỗi phát sinh đều liên quan trực tiếp đến một hoặc nhiều khối trên. Việc sửa chữa chuyên sâu đòi hỏi phải đo kiểm logic theo sơ đồ mạch, không chỉ thay linh kiện theo kinh nghiệm cảm tính.

2. Sửa Màn Hình TK6100I của Weinview Lỗi mất nguồn – Phân tích chuyên sâu và giải pháp triệt để

2.1 Biểu hiện thường gặp

Sửa Màn Hình TK6100I của Weinview Không lên đèn nguồn
Sửa Màn Hình TK6100I của Weinview Không có tín hiệu khởi động
Sửa Màn Hình TK6100I của Weinview Không nhận USB
Đo đầu vào có 24V nhưng thiết bị hoàn toàn im lặng

2.2 Nguyên nhân kỹ thuật

(1) Sửa Màn Hình TK6100I của Weinview Hỏng mạch nguồn sơ cấp

Diode bảo vệ quá áp bị chập
MOSFET chuyển mạch lỗi
IC nguồn xung PWM hỏng

(2) Sửa Màn Hình TK6100I của Weinview Lỗi tụ lọc nguồn

Trong môi trường công nghiệp nóng và rung động liên tục, tụ điện hóa dễ:

Phù
Rò ESR cao
Suy giảm dung lượng

Điều này làm sụt áp cấp CPU → máy không khởi động.

(3) Sửa Màn Hình TK6100I của Weinview Chập đường 3.3V hoặc 5V

Nếu CPU hoặc IC ngoại vi bị chập, mạch nguồn sẽ:

Tự bảo vệ
Không kích hoạt điện áp ra

2.3 Quy trình sửa chữa chuyên nghiệp

Kiểm tra điện áp đầu vào thực tế bằng đồng hồ True RMS
Đo điện trở kháng đường 3.3V, 5V để xác định chập
Dùng nguồn lab cấp dòng giới hạn để khoanh vùng linh kiện nóng
Kiểm tra IC nguồn bằng dao động ký
Thay tụ ESR thấp chuyên dụng công nghiệp

2.4 Cam kết xử lý triệt để

Không chỉ thay tụ nguồn, mà phải:

Kiểm tra toàn bộ chuỗi nguồn
Test tải giả lập tối thiểu 4–8 giờ
Chạy burn-in liên tục trước khi bàn giao

2.5 Chính sách bảo hành đối với lỗi nguồn

Bảo hành từ 3–12 tháng tùy mức độ sửa chữa
Nếu tái phát do linh kiện đã thay → sửa miễn phí
Không phát sinh chi phí ẩn

Việc bảo hành dài hạn cho lỗi nguồn chứng minh chất lượng linh kiện và tay nghề kỹ thuật.

3. Sửa Màn Hình TK6100I của Weinview Lỗi sọc màn hình – Phân tích từ tầng LCD đến bộ điều khiển

3.1 Dấu hiệu thường thấy

Sửa Màn Hình TK6100I của Weinview Sọc ngang mờ
Sửa Màn Hình TK6100I của Weinview Sọc dọc cố định
Sửa Màn Hình TK6100I của Weinview Mất một vùng hiển thị
Hình ảnh nhấp nháy

3.2 Phân tích nguyên nhân

(1) Sửa Màn Hình TK6100I của Weinview Lỗi cáp FPC LCD

Cáp kết nối LCD và mainboard có thể:

Sửa Màn Hình TK6100I của Weinview Lỏng chân
Oxy hóa
Gãy mạch bên trong

(2) Sửa Màn Hình TK6100I của Weinview Lỗi IC điều khiển LCD

Khi IC driver lỗi:

Hiển thị sai màu
Xuất hiện sọc cố định
Mất từng cột pixel

(3) Sửa Màn Hình TK6100I của Weinview Lỗi panel LCD

Do:

Lão hóa
Ẩm xâm nhập
Sốc điện

3.3 Phương pháp kiểm tra chuyên sâu

Kiểm tra tín hiệu LVDS bằng oscilloscope
Test panel bằng board thay thế
Dùng kính hiển vi kiểm tra chân FPC

3.4 Khi nào cần thay LCD hoàn toàn?

Nếu:

Sọc thay đổi theo lực nhấn → panel hỏng
Vỡ mạch trong lớp kính
Nước xâm nhập lớp phân cực

Trong trường hợp này, giải pháp duy nhất là thay LCD mới tương thích chính xác model.

3.5 Bảo hành lỗi màn hình

Thay panel mới bảo hành 6–12 tháng
Kiểm tra độ sáng đèn nền đạt ≥ 90% tiêu chuẩn
Test hiển thị 24 giờ liên tục

Khách hàng được cung cấp hình ảnh test trước khi giao. Khắc phục triệt để mọi lỗi trên màn hình HMI Weinview TK6100I (mất nguồn, sọc màn, cảm ứng loạn)

4. Sửa Màn Hình TK6100I của Weinview Lỗi cảm ứng loạn – Phân tích cơ chế và xử lý dứt điểm

4.1 Triệu chứng phổ biến

Nhấn một điểm nhưng máy nhận vị trí khác
Tự nhảy lệnh
Không bấm được vùng cạnh màn hình
Phải nhấn mạnh mới nhận

4.2 Nguyên lý cảm ứng điện trở 4-wire

TK6100I sử dụng cảm ứng điện trở:

Hai lớp ITO
Khi nhấn tạo tiếp điểm
Bộ ADC đo điện áp tọa độ X-Y

Khi lớp ITO bị mòn hoặc bẩn, tín hiệu điện áp sai lệch.

4.3 Nguyên nhân chính

Lớp cảm ứng lão hóa
Cáp tín hiệu nhiễu
IC ADC lỗi
Nhiễu nguồn

4.4 Quy trình xử lý chuyên nghiệp

Vệ sinh đúng chuẩn công nghiệp (không dùng dung môi ăn mòn)
Kiểm tra điện áp tham chiếu ADC
Thay tấm cảm ứng đúng kích thước, đúng điện trở tiêu chuẩn
Hiệu chuẩn lại tọa độ bằng phần mềm hệ thống

4.5 Cam kết chất lượng

Không sử dụng cảm ứng loại mỏng, giá rẻ
Đảm bảo độ nhạy đồng đều toàn màn hình
Test thao tác tối thiểu 500 lần nhấn liên tục

5. Sửa Màn Hình TK6100I của Weinview Lỗi treo logo – Không boot được hệ điều hành

5.1 Nguyên nhân

Sửa Màn Hình TK6100I của Weinview Lỗi NAND Flash
Sửa Màn Hình TK6100I của Weinview Lỗi firmware
Sụt áp khi ghi dữ liệu
Hỏng RAM

5.2 Giải pháp kỹ thuật

Backup firmware gốc nếu còn đọc được
Nạp lại firmware chuẩn
Kiểm tra CRC bộ nhớ
Thay NAND công nghiệp nếu lỗi vật lý

5.3 Lợi ích sửa thay vì mua mới

Chi phí chỉ bằng 30–50% thiết bị mới
Không cần chỉnh sửa lại chương trình PLC
Không thay đổi cơ khí lắp đặt

6. Vì sao nhiều nơi sửa xong vẫn tái lỗi?

Nguyên nhân phổ biến:

Không test tải dài hạn
Dùng linh kiện không đúng thông số
Không xử lý nguyên nhân gốc (nhiễu, nguồn kém ổn định)
Không kiểm tra môi trường lắp đặt

Một quy trình chuyên sâu phải bao gồm:

Kiểm tra nguồn cấp tại tủ điện
Đánh giá tiếp địa
Đo nhiễu cao tần

7. Quy trình sửa chữa tiêu chuẩn kỹ thuật cao

Tiếp nhận – ghi nhận lỗi chi tiết
Phân tích sơ đồ mạch
Đo kiểm đa điểm
Khoanh vùng chính xác linh kiện lỗi
Thay linh kiện chuẩn công nghiệp
Test burn-in 24–72 giờ
Kiểm tra lại toàn bộ chức năng
Niêm phong – bàn giao

8. Chính sách bảo hành – Yếu tố xây dựng niềm tin bền vững

Một đơn vị sửa chữa chuyên nghiệp cần có:

8.1 Bảo hành rõ ràng bằng văn bản

Thời gian cụ thể
Điều kiện áp dụng
Cam kết không mập mờ

8.2 Hỗ trợ kỹ thuật sau sửa

Tư vấn lắp đặt
Kiểm tra nguồn cấp
Hướng dẫn chống nhiễu

8.3 Minh bạch linh kiện thay thế

Thông báo trước khi thay
Báo giá rõ ràng
Không tự ý phát sinh

9. Lợi ích khi sửa đúng kỹ thuật chuyên sâu

Tăng tuổi thọ thiết bị thêm 3–5 năm
Giảm dừng máy đột xuất
Bảo toàn dữ liệu sản xuất
Tối ưu chi phí bảo trì

10. Những câu hỏi khách hàng thường tìm kiếm

Sửa HMI TK6100I mất nguồn có hết hẳn không?

→ Có, nếu xử lý đúng nguyên nhân gốc và thay linh kiện chuẩn.

Màn hình bị sọc có cần thay cả máy?

→ Không, chỉ thay LCD nếu panel hỏng.

Cảm ứng loạn có sửa được không?

→ Được, nếu thay đúng tấm cảm ứng và hiệu chuẩn lại.

Có bảo hành sau sửa không?

→ Nên chọn nơi có bảo hành rõ ràng tối thiểu 3 tháng.

Khắc phục triệt để mọi lỗi trên màn hình HMI Weinview TK6100I (mất nguồn, sọc màn, cảm ứng loạn)

Bài viết tập trung vào:

Phân tích kỹ thuật chuyên sâu
Giải thích nguyên nhân rõ ràng
Đưa ra giải pháp cụ thể
Nhấn mạnh bảo hành minh bạch
Không quảng cáo phóng đại

Lỗi do đâu
Có sửa triệt để không
Bảo hành bao lâu
Linh kiện thay có tốt không

12. Cam kết chất lượng dịch vụ sửa chữa HMI TK6100I

Chẩn đoán đúng bệnh trước khi sửa
Không sửa thử – không đoán mò
Linh kiện công nghiệp chịu nhiệt cao
Test dài hạn trước khi bàn giao
Bảo hành rõ ràng

13. Kết luận

Màn hình HMI TK6100I là thiết bị quan trọng trong hệ thống tự động hóa. Khi gặp các lỗi như:

Mất nguồn
Sọc màn hình
Cảm ứng loạn
Treo logo

Việc sửa chữa không thể làm theo kinh nghiệm đơn giản mà cần phân tích chuyên sâu từ mạch nguồn đến bộ nhớ và LCD.

Một dịch vụ sửa chữa chất lượng cao không chỉ nằm ở khả năng khắc phục sự cố mà còn ở:

Quy trình kỹ thuật bài bản
Linh kiện chuẩn
Test dài hạn
Chính sách bảo hành minh bạch

Nếu lựa chọn đúng đơn vị có năng lực kỹ thuật thực sự, bạn hoàn toàn có thể khắc phục triệt để lỗi, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí đáng kể so với thay mới.

Đó mới là giải pháp bền vững cho doanh nghiệp sản xuất hiện đại.
