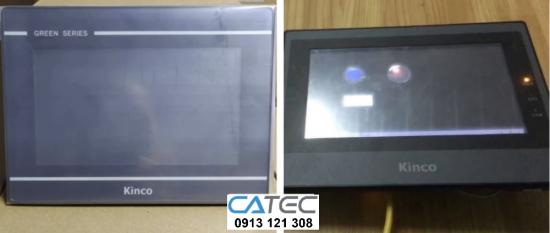

Sửa màn hình cảm ứng Kinco MT506T

Giới thiệu tổng quan về màn hình cảm ứng Kinco MT506T

Trong các hệ thống tự động hóa công nghiệp hiện nay, màn hình cảm ứng HMI đóng vai trò trung tâm trong việc giám sát, điều khiển và giao tiếp giữa người vận hành với máy móc. Trong số đó, màn hình cảm ứng Kinco MT506T là một trong những model phổ biến, được sử dụng rộng rãi trong:

• Máy đóng gói

• Dây chuyền sản xuất tự động

• Máy CNC, máy ép, máy dán nhãn

• Hệ thống điều khiển PLC trong nhà máy

Tuy nhiên, sau một thời gian vận hành, Kinco MT506T bị lỗi là vấn đề khiến nhiều kỹ thuật viên đau đầu, đặc biệt là lỗi nguồn và lỗi Hlink – hai lỗi phổ biến nhất, ảnh hưởng trực tiếp đến khả năng hoạt động của toàn bộ hệ thống.

Bài viết này sẽ giúp bạn:

• Hiểu rõ nguyên nhân gây lỗi màn hình Kinco MT506T

• Cách chẩn đoán chính xác lỗi nguồn và lỗi Hlink

• Hướng dẫn sửa chữa thực tế, dễ áp dụng

• Biết khi nào nên sửa, khi nào nên thay mới

Tổng quan kỹ thuật màn hình cảm ứng Kinco MT506T

Thông số kỹ thuật cơ bản

• Model: MT506T

• Hãng sản xuất: Kinco

• Kích thước màn hình: 5.6 inch

• Độ phân giải: 320 × 240 pixels

• Nguồn cấp: 24VDC

• Giao tiếp: RS232 / RS485 / Hlink

• Phần mềm lập trình: Kinco DTools

Ưu điểm nổi bật

• Giá thành hợp lý

• Hoạt động ổn định trong môi trường công nghiệp

• Dễ lập trình, dễ tích hợp PLC

• Phụ tùng thay thế phổ biến

Nhược điểm thường gặp

• Lỗi nguồn sau thời gian dài sử dụng

• Lỗi Hlink mất kết nối PLC

• Treo logo, không vào chương trình

• Cảm ứng bị loạn hoặc không phản hồi

Vì sao màn hình Kinco MT506T hay bị lỗi?

Trước khi đi sâu vào từng lỗi cụ thể, cần hiểu nguyên nhân gốc rễ khiến Kinco MT506T dễ phát sinh sự cố:

1. Sửa màn hình cảm ứng Kinco MT506T Môi trường làm việc khắc nghiệt

• Nhiệt độ cao trong tủ điện

• Độ ẩm lớn

• Bụi kim loại, dầu công nghiệp

2. Sửa màn hình cảm ứng Kinco MT506T Nguồn điện không ổn định

• Nguồn 24VDC bị sụt áp

• Nhiễu điện từ

• Không có thiết bị lọc nhiễu

3. Sửa màn hình cảm ứng Kinco MT506T Tuổi thọ linh kiện

• Tụ hóa khô, phồng

• IC nguồn suy hao

• Socket, jack giao tiếp oxi hóa

Sửa màn hình cảm ứng Kinco MT506T Lỗi nguồn màn hình Kinco MT506T – Nguyên nhân & cách sửa

Dấu hiệu lỗi nguồn Kinco MT506T

Bạn có thể nhận biết lỗi nguồn thông qua các biểu hiện sau:

• Màn hình không lên nguồn, không sáng đèn

• Bật nguồn nhưng màn hình chớp tắt

• Lên logo Kinco rồi tắt

• Hoạt động được một lúc thì tự tắt

Nguyên nhân phổ biến gây lỗi nguồn

1. Sửa màn hình cảm ứng Kinco MT506T Tụ lọc nguồn bị khô hoặc phồng

• Do nhiệt độ cao

• Do thời gian sử dụng lâu năm

2. Sửa màn hình cảm ứng Kinco MT506T IC nguồn bị hỏng

• IC ổn áp 5V / 3.3V suy hao

• IC switching chết do quá áp

3. Sửa màn hình cảm ứng Kinco MT506T Cháy diode, MOSFET nguồn

• Do chập tải

• Do đấu nhầm cực nguồn

4. Sửa màn hình cảm ứng Kinco MT506T Đứt mạch, oxi hóa chân linh kiện

• Môi trường ẩm

• Rung động cơ khí

Quy trình chẩn đoán lỗi nguồn Kinco MT506T

Bước 1: Kiểm tra nguồn cấp đầu vào

• Đo chính xác 24VDC

• Kiểm tra cực tính (+ / –)

Bước 2: Đo điện áp đầu ra

• 12V, 5V, 3.3V

• So sánh với thông số chuẩn

Bước 3: Quan sát linh kiện

• Tụ phồng

• Cháy xém

• Mạch đổi màu

Bước 4: Dùng camera nhiệt (nếu có)

• Xác định linh kiện quá nhiệt

Cách sửa lỗi nguồn Kinco MT506T hiệu quả

• Thay tụ hóa chất lượng cao (105°C)

• Thay IC nguồn tương đương hoặc chính hãng

• Gia cố lại đường mạch nguồn

• Vệ sinh bo mạch bằng cồn IPA

⚠️ Lưu ý quan trọng: Nếu không có kinh nghiệm sửa nguồn xung, không nên tự ý sửa, tránh gây hư hỏng nặng hơn.

Sửa màn hình cảm ứng Kinco MT506T Lỗi Hlink Kinco MT506T – Nguyên nhân & cách xử lý

Hlink là gì?

Hlink là giao thức truyền thông độc quyền của Kinco, cho phép HMI giao tiếp nhanh và ổn định với PLC Kinco.

Dấu hiệu lỗi Hlink thường gặp

• Màn hình báo Communication Error

• PLC chạy nhưng HMI không hiển thị dữ liệu

• HMI treo tại màn hình chính

• Đèn truyền thông không nhấp nháy

Nguyên nhân gây lỗi Hlink Kinco MT506T

1. Sửa màn hình cảm ứng Kinco MT506T Lỗi cáp Hlink

• Đứt dây ngầm

• Đấu sai chân

• Cáp quá dài hoặc không chống nhiễu

2. Sửa màn hình cảm ứng Kinco MT506T Lỗi cấu hình phần mềm

• Sai địa chỉ PLC

• Sai loại PLC

• Sai baudrate

3. Sửa màn hình cảm ứng Kinco MT506T Hỏng cổng truyền thông HMI

• Cháy IC RS485 / RS232

• Lỗi mạch cách ly

4. Sửa màn hình cảm ứng Kinco MT506T PLC lỗi hoặc mất nguồn

• PLC reset liên tục

• PLC chết cổng truyền thông

Cách kiểm tra và sửa lỗi Hlink

Bước 1: Kiểm tra cáp

• Đo thông mạch

• Thay cáp mới thử nghiệm

Bước 2: Kiểm tra cấu hình DTools

• Đúng model PLC

• Đúng giao thức Hlink

• Đúng COM port

Bước 3: Test bằng PLC khác

• Xác định lỗi từ HMI hay PLC

Bước 4: Sửa phần cứng cổng Hlink

• Thay IC truyền thông

• Kiểm tra mạch cách ly quang

Có nên sửa màn hình Kinco MT506T hay thay mới?

Nên sửa khi:

• Lỗi nguồn nhẹ

• Lỗi Hlink do cổng truyền thông

• Màn hình còn đẹp, cảm ứng tốt

Nên thay mới khi:

• Bo mạch cháy nặng

• CPU lỗi

• Linh kiện không còn thay thế

• Chi phí sửa > 60% giá màn mới

Kinh nghiệm sử dụng để tránh lỗi Kinco MT506T

• Dùng nguồn 24VDC chất lượng cao

• Lắp lọc nhiễu và chống sét lan truyền

• Đảm bảo tản nhiệt tốt trong tủ điện

• Backup chương trình HMI định kỳ

• Không rút cáp khi đang cấp nguồn

Câu hỏi thường gặp (FAQ)

1. Kinco MT506T không lên nguồn sửa có khó không?

→ Không quá khó với kỹ thuật viên có kinh nghiệm sửa nguồn xung.

2. Lỗi Hlink có phải do phần mềm không?

→ 50% do phần mềm, 50% do phần cứng.

3. Có thể thay màn hình khác thay thế MT506T không?

→ Có, nhưng cần chỉnh sửa lại chương trình HMI.

Kết luận

Màn hình cảm ứng Kinco MT506T bị lỗi nguồn hoặc lỗi Hlink là vấn đề rất phổ biến trong công nghiệp. Việc chẩn đoán đúng – sửa đúng lỗi không chỉ giúp tiết kiệm chi phí mà còn giảm thời gian dừng máy, tăng hiệu suất sản xuất.

Nếu bạn là:

• Kỹ thuật viên bảo trì

• Chủ xưởng, chủ nhà máy

• Đơn vị sửa chữa thiết bị tự động hóa

Thì việc hiểu rõ các lỗi thường gặp của Kinco MT506T là kiến thức cực kỳ cần thiết.

Nguyên nhân và hướng dẫn các lỗi thường gặp của màn hình Kinco

1️⃣ Màn hình Kinco mất nguồn, không lên

• Nguyên nhân:

  • Nguồn cấp không ổn định hoặc dây nguồn lỏng.

  • Hỏng bo nguồn bên trong.

  • Linh kiện cấp nguồn (tụ, IC nguồn) bị cháy.

• Cách xử lý:

  • Kiểm tra dây cấp nguồn và nguồn điện đầu vào.

  • Đo thử điện áp ra ở chân cấp nguồn.

  • Nếu vẫn không lên, cần kiểm tra và thay thế linh kiện bo nguồn.

2️⃣ Màn hình Kinco liệt cảm ứng, chạm không ăn

• Nguyên nhân:

  • Lớp cảm ứng bị mòn hoặc đứt mạch.

  • Bị va đập, nứt mặt cảm ứng.

  • IC điều khiển cảm ứng lỗi.

• Cách xử lý:

  • Vệ sinh bề mặt màn hình, thử thao tác lại.

  • Thay mặt cảm ứng nếu bị nứt, đứt mạch.

  • Thay IC điều khiển nếu lỗi IC.

3️⃣ Màn hình Kinco treo logo, không vào giao diện chính

• Nguyên nhân:

  • Lỗi phần mềm (firmware).

  • Bộ nhớ trong bị lỗi.

  • Hỏng main mạch xử lý.

• Cách xử lý:

  • Thử cập nhật lại chương trình HMI.

  • Nếu không khôi phục được, kiểm tra và thay IC lưu trữ.

  • Kiểm tra main mạch, thay thế nếu cần thiết.

4️⃣ Màn hình Kinco bị sọc màn hình, chớp tắt

• Nguyên nhân:

  • Cáp màn hình (cáp tín hiệu) lỏng, đứt.

  • Màn LCD bị lỗi.

  • IC xử lý hình ảnh bị hỏng.

• Cách xử lý:

  • Thử tháo và vệ sinh lại cáp tín hiệu.

  • Thay cáp hoặc thay panel LCD mới nếu hư hỏng.

  • Thay IC xử lý hình ảnh.

5️⃣ Màn hình Kinco không giao tiếp với PLC

• Nguyên nhân:

  • Lỗi cáp truyền thông RS232/RS485.

  • Sai thông số truyền thông.

  • Lỗi cổng COM.

• Cách xử lý:

  • Kiểm tra và thay cáp.

  • Thiết lập lại baudrate, parity bit, stop bit đúng với PLC.

  • Thử cổng khác nếu có.

6️⃣ Màn hình Kinco hiển thị bị mờ, nhem, loang màu

• Nguyên nhân:

  • Đèn nền (backlight) bị yếu hoặc cháy.

  • Tấm LCD xuống cấp theo thời gian.

  • Lỗi mạch cấp nguồn cho đèn nền hoặc lỗi IC điều khiển hình ảnh.

• Cách xử lý:

  • Kiểm tra nguồn cấp cho đèn nền, thay thế nếu đứt hoặc yếu.

  • Thay panel LCD mới nếu tấm hiển thị bị hỏng nặng.

  • Kiểm tra mạch điều khiển, thay IC điều khiển hình ảnh nếu cần.
