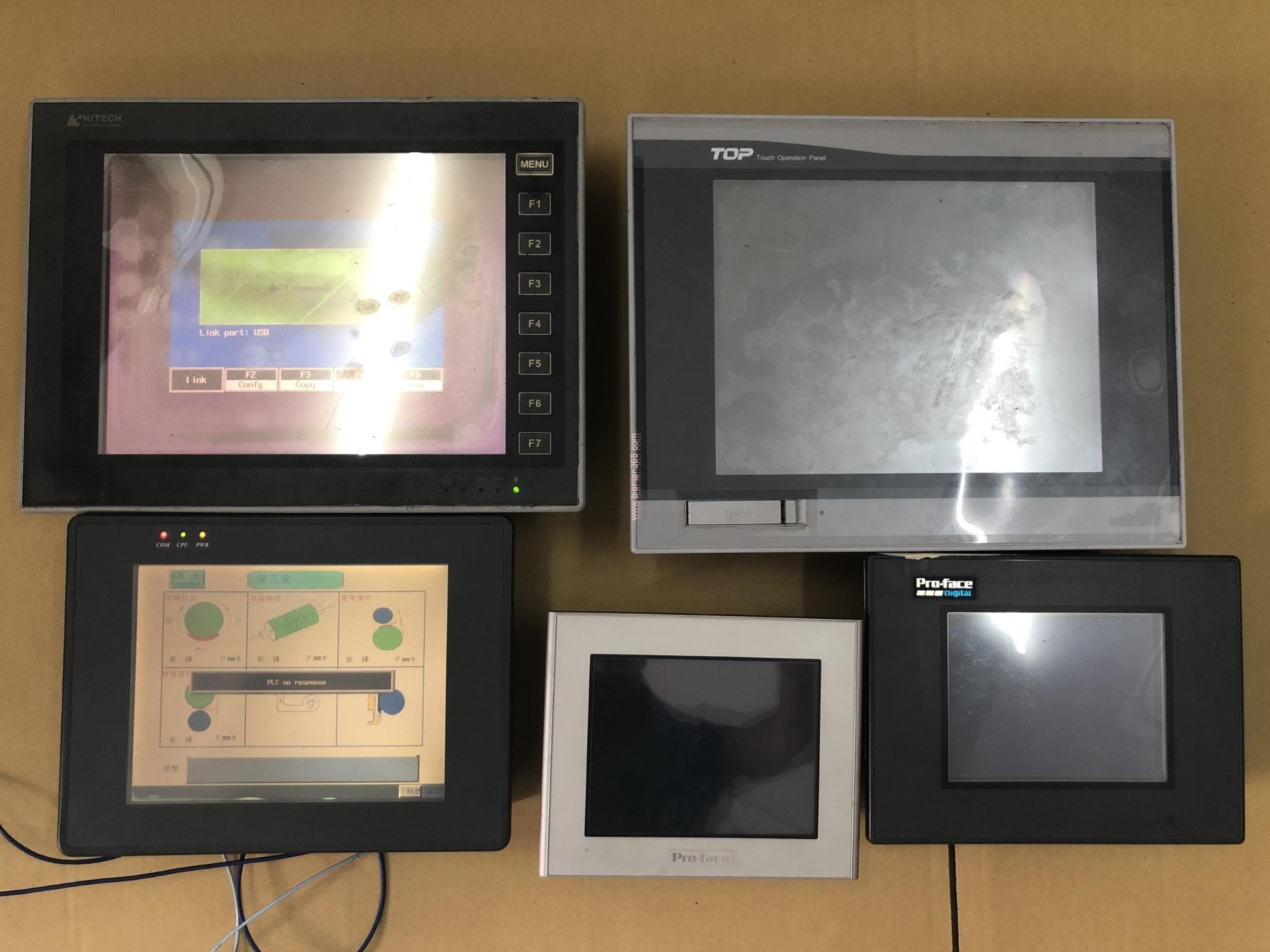

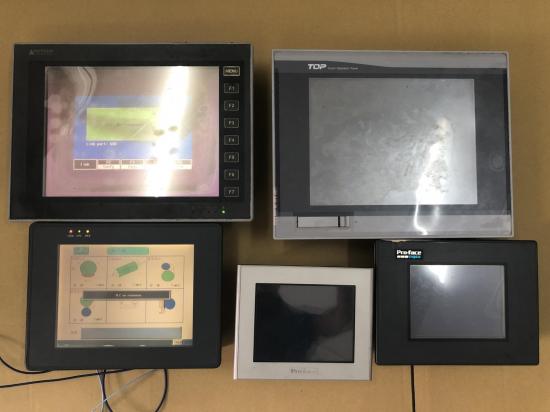

Cấu Tạo Màn hình cảm ứng HMI : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Các lỗi thường gặp
- Màn hình cảm ứng HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
- Màn hình HMI Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình cảm ứng HMI Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình cảm ứng HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình cảm ứng HMI Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện
PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Màn hình cảm ứng HMI Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Màn hình cảm ứng Hmi Omron - Bo nguồn thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng. Một số loại HMI còn có các phím chức
năng. Các môđun mở rộng khác,..
- Màn hình cảm ứng HMI Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗingười sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trongtrường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
=> Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Các hư hỏng thường gặp của màn hình cảm ứng HMI 4.3 inch và kinh nghiệm chúng tôi từng có kinh nghiệm sửa chữa
Sửa chữa màn hình cảm ứng HMI 4.3 inch không lên nguồn, hư nguồn, nguồn chập chờn lúc lên lúc không, cháy cầu chì, cháy bo, lỗi cao áp.
Sửa chữa màn hình cảm ứng HMI 4.3 inch lên nguồn không lên hình, không hiển thị, đen màn hình, trắng xóa màn hình.
Sửa chữa màn hình cảm ứng HMI 4.3 inch không khởi động được.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị sọc dọc, sọc ngang, bị ố, bị vỡ LCD, LCD mờ, hiển thị mờ, bị chấm đen.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị vỡ, bể, nứt cảm ứng, liệt cảm ứng, lệch cảm ứng.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị treo, đơ màn hình.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị mất kết nối, không kết nối được, hư giao tiếp, hư truyền thông.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị lỗi PIN, lỗi FIRMWARE, lỗi chương trình.
Sửa chữa màn hình cảm ứng HMI 4.3 inch bị mất chương trình, lấy chương trình, dữ liệu, backup…
