Sửa màn hình Board CPU HMI

1. Thực trạng: Khi HMI hỏng, cả dây chuyền có thể dừng lại

Trong môi trường sản xuất hiện đại, HMI (Human Machine Interface) không còn là thiết bị “phụ trợ” mà đã trở thành trung tâm điều khiển trực quan của toàn bộ dây chuyền. Từ nhà máy thực phẩm, dược phẩm, nhựa, dệt may cho đến tự động hóa kho vận – HMI chính là nơi con người tương tác trực tiếp với PLC, robot, biến tần, hệ thống SCADA.

Vì vậy, chỉ cần một lỗi nhỏ trên HMI cũng có thể dẫn đến:

• Dừng sản xuất hàng giờ hoặc hàng ngày

• Sai lệch dữ liệu vận hành

• Mất khả năng điều khiển hệ thống

• Rủi ro an toàn lao động

• Chi phí thiệt hại lớn hơn nhiều lần giá trị thiết bị

Trong thực tế, phần lớn doanh nghiệp khi gặp sự cố HMI thường chọn thay mới toàn bộ vì nghĩ rằng sửa chữa không đáng tin cậy. Tuy nhiên, đây là quan niệm chưa chính xác và gây lãng phí cực lớn.

Ngày nay, với kỹ thuật sửa chữa chuyên sâu, thay thế board CPU HMI – tấm cảm ứng – màn hình LCD có thể khôi phục thiết bị gần như nguyên bản với chi phí chỉ bằng 30% so với mua mới.

Bài viết này sẽ phân tích sâu về kỹ thuật, quy trình, lợi ích kinh tế và chính sách bảo hành – giúp doanh nghiệp hiểu rõ vì sao sửa chữa tận gốc là lựa chọn thông minh.

2. Hiểu đúng cấu trúc HMI: Không phải hỏng là phải thay mới

Một HMI tiêu chuẩn thường gồm 3 khối chính:

2.1 Board CPU HMI – “Bộ não” của thiết bị

Board CPU chứa:

• Vi xử lý chính

• Sửa màn hình Board CPU HMI Bộ nhớ Flash / RAM

• Sửa màn hình Board CPU HMI IC giao tiếp truyền thông (RS232/RS485/Ethernet/USB)

• Sửa màn hình Board CPU HMI IC nguồn

• Sửa màn hình Board CPU HMI IC điều khiển màn hình

• Sửa màn hình Board CPU HMI IC cảm ứng

Khi board CPU lỗi, HMI có thể:

• Sửa màn hình Board CPU HMI Không khởi động

• Sửa màn hình Board CPU HMI Treo logo

• Mất giao tiếp PLC

• Sửa màn hình Board CPU HMI  Mất nguồn cục bộ

• Reset liên tục

Đây là lỗi nghiêm trọng nhất nhưng vẫn sửa chữa được nếu có thiết bị chuyên dụng và linh kiện thay thế chuẩn.

2.2 Tấm cảm ứng – lớp giao tiếp trực tiếp với người vận hành

Sau thời gian dài sử dụng, cảm ứng thường gặp:

• Liệt điểm

• Nhảy loạn tọa độ

• Không nhận thao tác

• Phải nhấn mạnh mới hoạt động

• Vỡ kính bảo vệ

Nguyên nhân phổ biến:

• Môi trường bụi / dầu / hóa chất

• Độ ẩm cao

• Lão hóa lớp film

• Va đập cơ học

Thay tấm cảm ứng là giải pháp nhanh, tiết kiệm và hiệu quả.

2.3 Sửa màn hình Board CPU HMI  Màn hình LCD – thành phần dễ hỏng nhất

Màn hình LCD có tuổi thọ giới hạn. Sau vài năm sẽ xuất hiện:

• Sửa màn hình Board CPU HMI  Sọc ngang / dọc

• Sửa màn hình Board CPU HMI  Ố vàng / mờ

• Chảy mực

• Không có đèn nền

• Hình ảnh nhấp nháy

Trong nhiều trường hợp, chỉ cần thay LCD là HMI hoạt động lại bình thường.

3. Vì sao thay module riêng lẻ giúp tiết kiệm tới 70%?

3.1 So sánh chi phí thực tế

Phương án	Chi phí trung bình
Mua HMI mới	100%
Thay board CPU	30–40%
Thay LCD	20–30%
Thay cảm ứng	10–20%

Doanh nghiệp có thể tiết kiệm từ 60–70% ngân sách.

3.2 Không cần chỉnh sửa lại chương trình

Khi thay HMI mới, doanh nghiệp phải:

• Tìm lại source project

• Cấu hình lại truyền thông

• Test lại toàn hệ thống

• Dừng máy dài ngày

Trong khi sửa chữa:

• Giữ nguyên project

• Giữ nguyên cấu hình

• Không cần lập trình lại

Đây là yếu tố giúp tiết kiệm thời gian cực lớn.

3.3 Tránh rủi ro “obsolete” – thiết bị đã ngừng sản xuất

Rất nhiều model HMI đã:

• Ngừng sản xuất

• Hết hàng toàn cầu

• Giá tăng gấp đôi

Sửa chữa giúp kéo dài vòng đời thiết bị thêm 5–7 năm.

4. Phân tích kỹ thuật chuyên sâu từng hạng mục sửa chữa

4.1 Thay thế Board CPU HMI – Quy trình kỹ thuật

4.1.1 Chẩn đoán cấp độ linh kiện

Quá trình kiểm tra gồm:

• Đo nguồn sơ cấp / thứ cấp

• Kiểm tra IC nguồn switching

• Kiểm tra mạch clock

• Kiểm tra bus dữ liệu

• Test NAND/NOR Flash

• Kiểm tra mạch Ethernet/Serial

Sử dụng:

• Máy hiện sóng

• Máy đo logic analyzer

• Máy hàn BGA

• Máy nạp ROM chuyên dụng

4.1.2 Sửa chữa hoặc thay thế IC

Các lỗi thường gặp:

• Cháy IC nguồn

• Hỏng chip nhớ

• Lỗi vi xử lý

• Đứt mạch đa lớp

Kỹ thuật cần:

• Reball BGA

• Rework multilayer PCB

• Lập trình lại firmware

Đây là công việc đòi hỏi tay nghề cao và phòng lab chuyên dụng.

4.1.3 Kiểm tra độ ổn định sau sửa chữa

Thiết bị phải chạy:

• Burn-in test 48–72 giờ

• Test nhiệt độ cao

• Test rung

• Test truyền thông liên tục

Đảm bảo thiết bị hoạt động bền vững trước khi bàn giao.

4.2 Thay tấm cảm ứng – yêu cầu độ chính xác tuyệt đối

4.2.1 Phân loại công nghệ cảm ứng

HMI sử dụng nhiều loại:

• Resistive

• Capacitive

• Surface Acoustic Wave

Mỗi loại yêu cầu:

• Tấm thay thế đúng chuẩn

• Cáp FPC tương thích

• IC điều khiển tương thích

Sai loại → cảm ứng lệch hoàn toàn.

4.2.2 Quy trình thay thế chuẩn

Gồm các bước:

1. Tách màn hình khỏi khung bằng máy nhiệt

2. Làm sạch keo OCA cũ

3. Căn chỉnh tọa độ tuyệt đối

4. Ép chân không

5. Hiệu chuẩn cảm ứng

Sai lệch chỉ 0.2 mm cũng gây lỗi thao tác.

4.3 Thay màn hình LCD – không đơn giản như tưởng tượng

4.3.1 Phải đúng 100% thông số

LCD cần khớp:

• Kích thước

• Độ phân giải

• Chuẩn LVDS / TTL

• Độ sáng

• Góc nhìn

• Điện áp đèn nền

Sai thông số → không hiển thị.

4.3.2 Test hiển thị toàn diện

Sau thay LCD phải kiểm tra:

• Test màu

• Test độ sáng

• Test ghost image

• Test nhiệt độ

• Test hoạt động liên tục

5. Lợi ích vận hành khi sửa chữa tận gốc

5.1 Giảm thời gian dừng máy

Thời gian sửa chữa trung bình:

• 1–3 ngày: lỗi màn hình/cảm ứng

• 3–7 ngày: lỗi board CPU

Nhanh hơn đặt mua thiết bị mới (2–8 tuần).

5.2 Bảo toàn dữ liệu sản xuất

Không mất:

• Recipe

• Alarm history

• Setting hệ thống

• Cấu hình truyền thông

5.3 Giảm rủi ro vận hành

Thiết bị sau sửa chữa được:

• Test toàn diện

• Nâng cấp linh kiện mới

• Tăng độ ổn định

6. Chính sách bảo hành – yếu tố xây dựng niềm tin

Một trong những lo ngại lớn nhất của doanh nghiệp là:

“Sửa xong có bền không?”

6.1 Bảo hành linh kiện thay thế

Chính sách tiêu chuẩn:

• 6 – 12 tháng bảo hành

• Đổi mới nếu lỗi kỹ thuật

• Hỗ trợ kiểm tra miễn phí

6.2 Cam kết hiệu suất vận hành

Thiết bị phải đạt:

• Hoạt động ổn định 24/7

• Tương thích hệ thống cũ

• Không phát sinh lỗi sau sửa

6.3 Hồ sơ sửa chữa minh bạch

Khách hàng nhận được:

• Biên bản kiểm tra lỗi

• Danh sách linh kiện thay

• Báo cáo test tải

• Video test thiết bị

Điều này tạo sự minh bạch tuyệt đối.

7. Những sai lầm phổ biến khi chọn đơn vị sửa HMI

7.1 Chọn nơi chỉ “thay màn” đơn giản

Nhiều nơi:

• Không có phòng lab

• Không test tải

• Không bảo hành rõ ràng

→ Thiết bị hỏng lại sau vài tháng.

7.2 Không kiểm tra nguyên nhân gốc

Thay LCD nhưng không sửa nguồn → hỏng lại.

Sửa tận gốc phải tìm root cause.

7.3 Không có linh kiện chuẩn

Dùng LCD kém chất lượng:

• Độ sáng thấp

• Mau xuống màu

• Nhanh hỏng

8. Quy trình sửa chữa chuyên nghiệp tiêu chuẩn

1. Tiếp nhận thiết bị

2. Kiểm tra tổng thể

3. Phân tích nguyên nhân gốc

4. Báo giá minh bạch

5. Tiến hành sửa chữa

6. Burn-in test

7. Bàn giao + bảo hành

9. Khi nào nên sửa, khi nào nên thay mới?

Nên sửa khi:

• Thiết bị còn trong hệ thống ổn định

• Model đã ngừng sản xuất

• Lỗi phần cứng

• Chi phí sửa < 50% giá mới

Nên thay mới khi:

• Hệ thống cần nâng cấp toàn bộ

• Thiết bị quá cũ > 10–15 năm

• Không còn linh kiện thay thế

10. Kết luận: Sửa chữa tận gốc là chiến lược tối ưu cho doanh nghiệp

Trong bối cảnh cạnh tranh sản xuất ngày càng khốc liệt, doanh nghiệp cần:

• Giảm chi phí

• Tăng uptime

• Tối ưu tài sản hiện có

Thay thế board CPU HMI, tấm cảm ứng, màn hình LCD không chỉ là sửa chữa – mà là giải pháp quản trị chi phí thông minh.

Lợi ích tổng kết:

• Tiết kiệm 60–70% chi phí

• Giảm downtime

• Giữ nguyên cấu hình hệ thống

• Bảo hành rõ ràng

• Kéo dài tuổi thọ thiết bị

Đầu tư vào sửa chữa chuyên sâu chính là đầu tư vào sự ổn định dài hạn của dây chuyền sản xuất.

Và đó là lý do ngày càng nhiều doanh nghiệp lựa chọn sửa chữa HMI thay vì thay mới toàn bộ.

Dấu hiệu màn hình cảm ứng HMI cần thay tấm cảm ứng , tấm LCD, Board CPU, Board cao áp, RAM, ROM

Trong quá trình sử dụng, màn hình HMI có thể gặp nhiều sự cố phần cứng. Việc xác định đúng linh kiện hỏng giúp sửa chữa nhanh, tiết kiệm chi phí. Một số dấu hiệu thường gặp:

1. Cần thay tấm cảm ứng (Touch Panel)

   • Bấm không nhạy, liệt một phần hoặc toàn bộ vùng cảm ứng.

   • Nhấn bị lệch vị trí hiển thị.

   • Phải nhấn mạnh mới nhận lệnh.

2. Cần thay tấm LCD

   • Màn hình xuất hiện sọc ngang, sọc dọc, loang mực.

   • Màn hình tối đen, không hiển thị hình ảnh.

   • Hiển thị mờ, chập chờn hoặc sai màu.

3. Cần thay Board CPU

   • Màn hình khởi động treo logo, reset liên tục.

   • Không vào được hệ điều hành dù nguồn vẫn hoạt động.

   • Không nhận chương trình khi nạp.

4. Cần thay Board cao áp / mạch đèn nền

   • Màn hình sáng tối thất thường.

   • Chỉ thấy mờ nội dung nếu soi đèn từ ngoài.

   • Đèn nền tắt hẳn, LCD vẫn còn hiển thị mờ.

5. Cần thay RAM

   • Máy treo, chạy chậm bất thường.

   • Khởi động lúc được lúc không.

   • Treo khi vào chương trình lớn.

6. Cần thay ROM / bộ nhớ Flash

   • Mất chương trình lưu trữ, dữ liệu bị lỗi.

   • Không nạp được chương trình mới.

   • Màn hình báo lỗi bộ nhớ hoặc reset liên tục.

Vì sao nên sửa chữa HMI thay vì mua mới?

Nhiều khách hàng băn khoăn giữa việc sửa chữa hay thay mới HMI. Trên thực tế, sửa chữa mang lại nhiều lợi ích vượt trội:

• Tiết kiệm chi phí: Chi phí sửa chữa chỉ bằng 30–60% so với mua mới

• Thời gian nhanh: Không phải chờ nhập thiết bị từ hãng

• Giữ nguyên chương trình cũ: Tránh mất dữ liệu, không cần lập trình lại

• Giảm rủi ro tương thích: Không lo khác phiên bản, khác model

Đặc biệt, với cam kết sửa chữa trong vòng 24h tại TP.HCM, doanh nghiệp có thể nhanh chóng khôi phục sản xuất.

Quy trình sửa chữa màn hình HMI tại CATEC:

Bước 1: Tiếp nhận và kiểm tra lỗi

• Nhận HMI trực tiếp hoặc tận nơi

• Kiểm tra tổng thể phần cứng và phần mềm

Bước 2: Báo lỗi và báo giá

• Xác định chính xác nguyên nhân hư hỏng

• Báo giá chi tiết, không phát sinh chi phí

Bước 3: Tiến hành sửa chữa

• Thay thế linh kiện chính hãng hoặc tương đương chất lượng cao

• Nạp lại chương trình (nếu cần)

• Thời gian xử lý nhanh, ưu tiên hoàn thành trong 24h

Bước 4: Test kỹ trước khi bàn giao

• Kiểm tra cảm ứng, hiển thị, độ ổn định

• Chạy thử liên tục để đảm bảo hoạt động bền bỉ

Bước 5: Bàn giao và bảo hành

• Giao HMI tận nơi

• Bảo hành rõ ràng từ 3–12 tháng tùy hạng mục

Ưu điểm dịch vụ sửa chữa HMI tại CATEC

Khi lựa chọn dịch vụ sửa chữa màn hình HMI tại CATEC, khách hàng sẽ nhận được:

• ✅ Thời gian xử lý nhanh – đúng cam kết 24h

• ✅ Kỹ thuật viên nhiều năm kinh nghiệm

• ✅ Linh kiện chất lượng, độ bền cao

• ✅ Hỗ trợ tận nơi tại các quận, khu công nghiệp toàn quốc

• ✅ Tư vấn miễn phí, hỗ trợ kỹ thuật sau sửa chữa

Đây là giải pháp tối ưu cho các nhà máy cần duy trì hoạt động liên tục, không để gián đoạn sản xuất.

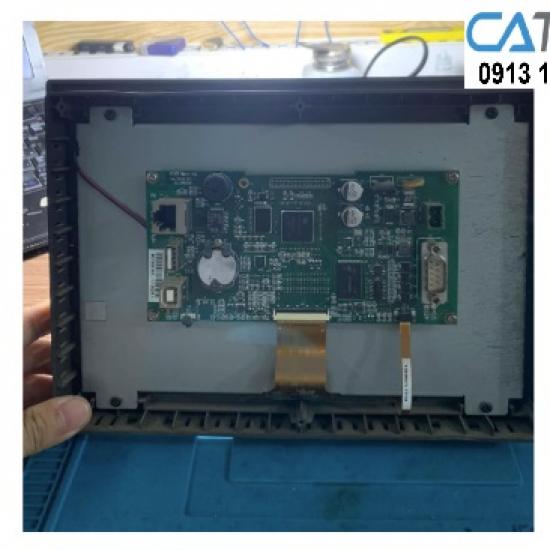

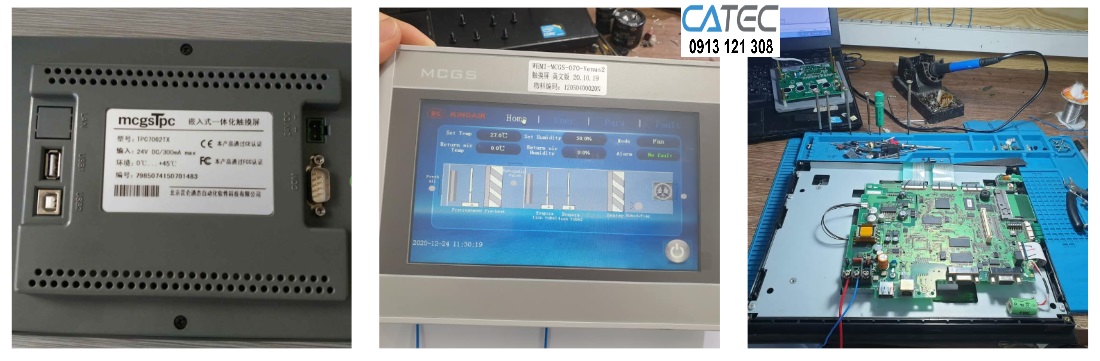

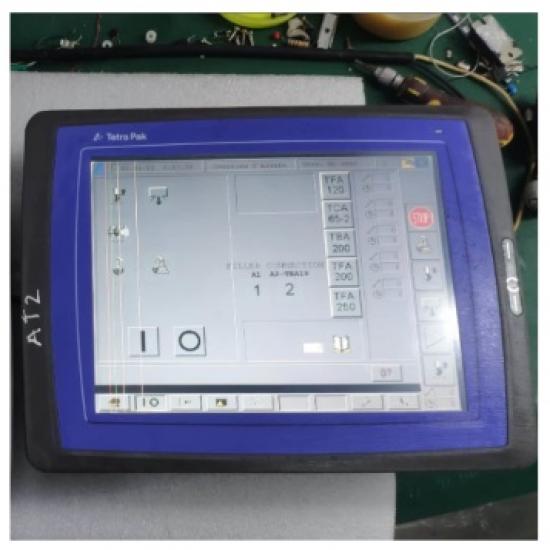

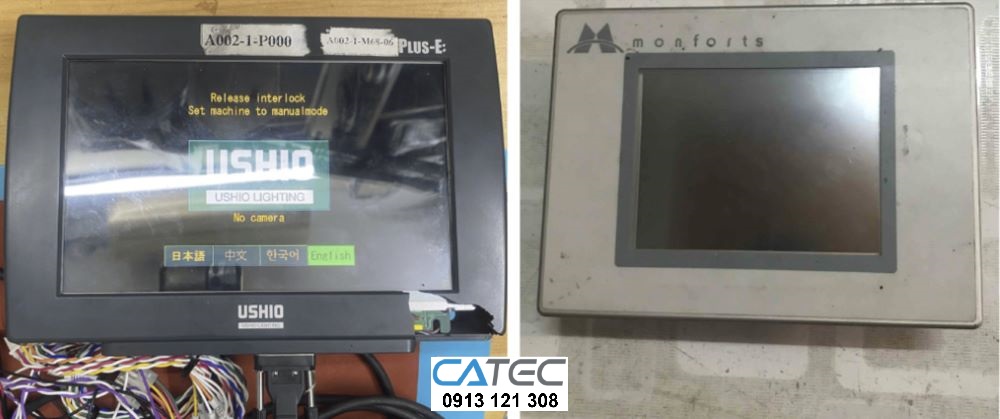

Hình ảnh thực tế màn hình cảm ứng HMI đang được sửa chữa tại CATEC

Hình ảnh màn hình cảm ứng HMI Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Hitech đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI LS đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Schneider đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Proface đang trong quá trình được sửa chữa tại CATEC Automation

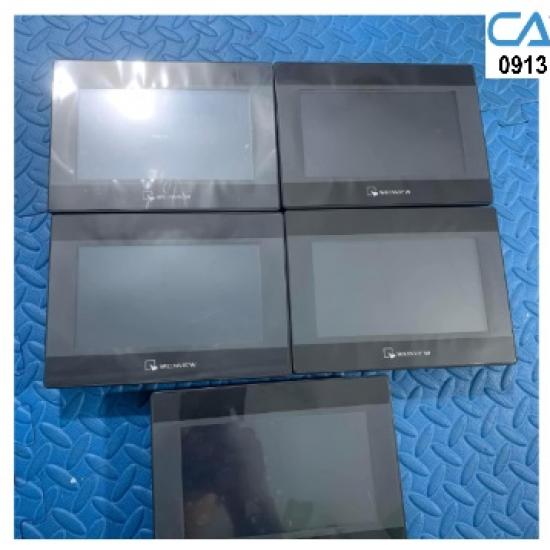

Hình ảnh màn hình cảm ứng HMI Weintek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh màn hình cảm ứng HMI MCGS đang trong quá trình được sửa chữa tại CATEC Automation

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa màn hình HMI Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình HMI hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308
• Email: catec.tech@gmail.com
• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm màn hình HMI tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
