Biến Tần Mitsubishi Báo Lỗi rE 1 – 4 (Lỗi thao tác khi sao chép) Và Cách Sửa Giá Rẻ

Trong quá trình vận hành và sao chép thông số biến tần Mitsubishi, nhiều kỹ thuật viên thường gặp lỗi rE 1 – 4. Đây là nhóm lỗi liên quan đến thao tác copy thông số giữa biến tần và bộ sao chép (copy unit / keypad) hoặc giữa các biến tần với nhau. Nếu không hiểu rõ bản chất, người dùng rất dễ sao chép sai, gây mất dữ liệu cài đặt hoặc thậm chí làm biến tần không hoạt động đúng.

Bài viết này sẽ giúp bạn hiểu ý nghĩa lỗi, nguyên nhân, chi tiết cách khắc phục, đồng thời giới thiệu giải pháp sửa chữa – nạp thông số giá rẻ dành cho doanh nghiệp, xưởng sản xuất và kỹ thuật viên.

1. Biến tần Mitsubishi và chức năng sao chép thông số

Biến tần Mitsubishi (FR-D700, FR-E700, FR-F700, FR-A700, FR-A800…) cho phép người dùng sao chép thông số để:

• Nhân bản hàng loạt

• Lưu giữ thông số trước khi reset

• Chuyển cài đặt từ biến tần cũ sang biến tần mới

• Chuẩn hóa vận hành cho nhiều máy giống nhau

Việc sao chép được thực hiện thông qua:

• Bộ keypad rời (copy unit)

• Bản thân keypad trên biến tần

• Phần mềm FR Configurator

Tuy nhiên, nếu thao tác sai hoặc không tương thích phiên bản, hệ thống sẽ báo lỗi rE 1 – rE 4.

2. Lỗi rE 1 – 4 là gì? Ý nghĩa từng mã lỗi

Dưới đây là mô tả chính xác nhất về nhóm lỗi này:

✔ Lỗi rE 1 – Reading Error 1

• Xảy ra khi đọc dữ liệu từ biến tần vào bộ sao chép không thành công.

• Có thể do kết nối kém hoặc biến tần đang bị khóa.

✔ Lỗi rE 2 – Reading Error 2

• Dữ liệu trong biến tần không tương thích với bộ sao chép.

• Có thể do phiên bản firmware khác nhau.

✔ Lỗi rE 3 – Reading Error 3

• Bộ sao chép không thể ghi dữ liệu vào biến tần.

• Biến tần có thể đang trong trạng thái RUN hoặc bị khóa thông số.

✔ Lỗi rE 4 – Reading Error 4

• Dữ liệu trong bộ sao chép bị lỗi, không thể truyền.

• Có thể do file copy bị hỏng hoặc sao chép chưa hoàn tất trước đó.

3. Nguyên nhân gây lỗi rE 1 – 4 khi sao chép

Dưới đây là các nguyên nhân thường gặp nhất theo thống kê thực tế tại các xưởng sửa biến tần:

3.1 Lỗi do thao tác sai

• Không đưa biến tần về STOP (STF/STR OFF) trước khi copy.

• Sao chép nhầm chiều:

  • Từ copy unit → biến tần

  • Từ biến tần → copy unit

• Rút dây hoặc tắt nguồn giữa chừng.

3.2 Không tương thích phiên bản

• Sao chép từ biến tần đời mới sang đời cũ (A800 → A700).

• Firmware bảng mạch khác nhau.

• Copy unit chỉ hỗ trợ một số dòng.

3.3 Keypad hoặc copy unit bị lỗi bộ nhớ

• Tụ nhớ yếu

• Bộ nhớ EEPROM hư

• Lỗi do va chạm hoặc môi trường ẩm

3.4 Thông số trên biến tần bị khóa

Ở Mitsubishi, khi thông số bảo vệ P (Parameter) bị khóa (Pr.77 = 1), thì:

• Không đọc

• Không ghi

• Không sao chép

3.5 Lỗi do nguồn hoặc nhiễu điện

Trong nhiều trường hợp, copy unit hoạt động không ổn định do:

• Nguồn cung cấp không đúng

• Đấu dây sai cực

• Nhiễu từ động cơ và contactor

4. Cách sửa lỗi rE 1 – 4 chi tiết 100% thành công

Dưới đây là hướng dẫn thực hiện chuẩn nhất theo manual và kinh nghiệm thực tế – giúp bạn có thể tự xử lý mà không cần chuyên gia.

4.1 Kiểm tra lại trạng thái biến tần

Trước khi sao chép:

• Đặt biến tần về STOP

• Tắt toàn bộ tín hiệu RUN:

  • STF

  • STR

  • JOG

Nếu biến tần đang chạy hoặc đang nhận tín hiệu RUN, bạn chắc chắn sẽ gặp lỗi rE 3 hoặc rE 1.

4.2 Kiểm tra lại chiều sao chép

Bạn phải chắc chắn mục đích của mình là:

• Copy từ biến tần sang bộ sao chép (READ)

• Copy từ bộ sao chép sang biến tần (WRITE)

Nếu chọn sai, biến tần sẽ báo rE 1 hoặc rE 2.

Lưu ý:
Chọn WRITE khi trong copy unit không có dữ liệu sẽ dẫn đến rE 4.

4.3 Kiểm tra tương thích model – firmware

Không phải dòng nào cũng sao chép qua lại được.

Ví dụ:

• FR-D700 → FR-E700: Không tương thích

• FR-A700 → FR-A800: Chỉ tương thích một phần

• FR-F700 → FR-A700: Không tương thích

Nếu copy cấu hình motor hoặc PID sang biến tần khác dòng → báo rE 2.

Cách khắc phục:

• Chỉ sử dụng cùng dòng – cùng công suất

• Nếu buộc phải copy, hãy chọn chế độ Copy Partial Parameter

4.4 Mở khóa thông số (Pr.77)

Nếu biến tần bị khóa, bạn sẽ gặp rE 3 hoặc rE 1.

Cách mở khóa:

1. Vào Pr.77

2. Cài giá trị 0

3. Nhấn WRITE / SET

4. Khởi động lại biến tần

4.5 Reset phần mềm trên copy unit / keypad

Trong trường hợp copy unit có dữ liệu rác:

• Format lại bộ nhớ

• Xóa toàn bộ thông số bằng chức năng “CLEAR”

• Khởi động lại copy unit

Sau đó đọc lại thông số từ biến tần.

4.6 Nạp lại thông số Default

Nếu thông số bị lỗi:

• Vào chế độ reset

• Chọn All clear

• Nạp lại thông số chuẩn theo yêu cầu

Lưu ý: Nên lưu thông số cũ trước khi reset.

4.7 Kiểm tra nguồn cấp và dây kết nối

• Tháo ra và vệ sinh chân cắm keypad

• Kiểm tra dây RJ45, dây nối keypad

• Dùng dây kết nối chuẩn chính hãng Mitsubishi

Dây rẻ – dây tự bấm thường gây lỗi rE 1, rE 4.

5. Dịch vụ sửa lỗi rE 1 – 4 giá rẻ – nhận tận nơi

Nếu bạn không muốn tự xử lý, hoặc cần xử lý số lượng lớn trong nhà máy, nhiều đơn vị cung cấp dịch vụ:

✔ Sửa lỗi sao chép rE 1 – 4

✔ Reset – backup – clone thông số

✔ Nạp firmware biến tần Mitsubishi

✔ Tư vấn chọn biến tần thay thế đúng dòng

✔ Kiểm tra keypad, copy unit giá rẻ

Ưu điểm của dịch vụ chuyên nghiệp:

• Xử lý tại chỗ trong 20–30 phút

• Bảo hành từ 3–6 tháng

• Giá rẻ hơn thay keypad mới 60–70%

• Có máy chuyên dụng nạp thông số đúng chuẩn

6. Cách phòng tránh lỗi rE 1 – 4 trong tương lai

✔ Chỉ sao chép khi biến tần ở trạng thái STOP

✔ Không rút nguồn khi đang copy

✔ Dùng cùng dòng + cùng firmware

✔ Thường xuyên backup thông số

✔ Không đặt keypad ở môi trường ẩm, rung mạnh

✔ Dùng dây kết nối chính hãng

Nếu bạn làm đúng các bước trên, tỷ lệ gặp lỗi sẽ giảm hơn 90%.

7. Kết luận

Lỗi rE 1 – 4 của biến tần Mitsubishi là lỗi rất phổ biến và thường do thao tác sai hoặc không tương thích thiết bị. Trong đa số trường hợp, người dùng có thể tự khắc phục bằng các bước:

• Kiểm tra trạng thái RUN

• Đúng chiều sao chép

• Mở khóa thông số

• Reset / format copy unit

• Kiểm tra dây kết nối

Nếu bạn cần xử lý nhanh hoặc sao chép hàng loạt, dịch vụ sửa lỗi giá rẻ sẽ giúp giảm thời gian dừng máy và tránh rủi ro hỏng biến tần.

Các lỗi thường gặp ở biến tần Mitsubishi đã sửa thành công tại CATEC

• Sửa biến tần Mitsubishi Lỗi OH – Overheat (lỗi quá tải nhiệt)

• Sửa biến tần Mitsubishi Lỗi PHL – Phase Loss (lỗi mất pha)

• Sửa biến tần Mitsubishi Lỗi OC – Over Current (lỗi quá dòng)

• Sửa biến tần Mitsubishi Lỗi biến tần Delta do bị sét đánh, cháy mạch

• Sửa biến tần Mitsubishi Lỗi biến tần Delta do cài đặt lỗi hoặc mất chương trình trong vỉ vi điều khiển

• Sửa biến tần Mitsubishi Lỗi biến tần Delta chạy chập chờn

• Sửa biến tần Mitsubishi không báo lỗi nhưng không chạy

• Sửa chữa biến tần Mitsubishi không lên màn hình

• Sửa chữa biến tần Mitsubishi chết công suất

• Sửa chữa biến tần Mitsubishi lỗi UV: Thấp áp DC

• Sửa chữa biến tần Mitsubishi lỗi OV: Quá áp DC

• Sửa chữa biến tần Mitsubishi lỗi OI.AC: Quá dòng đầu ra

• Sửa chữa biến tần Mitsubishi lỗi OI.br: Quá dòng bộ hãm

• Sửa chữa biến tần Mitsubishi lỗi It.AC: Quá tải

• Sửa chữa biến tần Mitsubishi lỗi HF04: Thấp áp DC lúc khởi động

• Sửa chữa biến tần Mitsubishi lỗi HF11: Lỗi bộ nhớ

• Sửa chữa biến tần Mitsubishi lỗi HF22: Quá dòng

• Sửa chữa biến tần Mitsubishi lỗi HF32: Quá nhiệt

• Sửa biến tần Mitsubishi Lỗi OL – Overload (lỗi quá tải)

• Sửa biến tần Mitsubishi Lỗi GFF – Ground Fault (lỗi chạm mass)

• Sửa biến tần Mitsubishi Lỗi OVT – Over Voltage (lỗi quá tải điện áp)

• Sửa biến tần Mitsubishi Lỗi LV – Low Voltage (lỗi điện áp thấp)

• Sửa biến tần Mitsubishi Lỗi OH – Overheat (lỗi quá tải nhiệt)

• Sửa biến tần Mitsubishi Lỗi do bị sét đánh, cháy mạch

Các lỗi thường gặp đối với biến tần Mitsubishi và cách khắc phục

+ Sửa chữa biến tần Mitsubishi Lỗi OH: overheat Lỗi quá nhiệt có thể do hư quạt tản nhiệt, hoặc bị quá dòng, quá nhiệt độ do môi trường xung quanh.

+ Sửa chữa biến tần Mitsubishi Lỗi OC: Biến tần Mitsubishi bị lỗi quá dòng

==> Nếu là quá dòng quá dòng trong thời gian tăng tốc.

– Cài đặt lại thời gian tăng tốc lên cao, có thể do thời gian tăng tốc quá ngắn.

– Biến tần chạy khi motor chưa dừng hẳn: thủ công thì chờ motor dừng hẳn mới bấm lệnh chạy hoặc cài biến tần ở chế độ bắt tốc độ nghĩa là nó tự bắt từ 3hz chạy lên thay vì là 0 hz (Tracking/ fly start)

– Kiểm tra lại phần cơ khí có thể do kẹt tải, hư bạc đạn, kẹt cơ khí.

==> Nếu là quá dòng trong thời gian giảm tốc.

– Cài đặt lại thời gian giảm tốc lên cao, có thể do thời gian giảm tốc quá ngắn.

– Nếu không đáp ứng thì bắt buộc gắn điện trở xả.

==> Nếu là quá dòng trong khi hoạt động.

– Do tải tăng đột ngột, kiểm tra lại phụ tải, cài đặt lại biến tần.

– Do điện áp nguồn cấp không ổn định.

+ Sửa chữa biến tần Mitsubishi Lỗi OV: Biến tần Mitsubishi bị quá áp.

==> Xem lại thời gian tăng tốc và thời gian giảm tốc có quá ngắn hay không, nếu vậy phải tăng thời gian lên.

==> Hoặc bắt buộc phải gắn điện trở xả cho biến tần.

+ Biến tần Mitsubishi đang chạy bị dừng đột ngột:

Nếu phần trạng thái RUN không sáng thì có thể do một vài nguyên nhân dưới đây:

♦ Phần terminal của dây điều khiển bị lỏng hoặc dây điều khiển đứt khiến trạng thái RUN bị ngắt và không sáng đèn.

♦ Đèn TRIP sáng chứng tỏ biến tần đã bị lỗi và dừng lại.

♦ Để xử lý lỗi dừng đột ngột của biến tần, bạn có thể áp dụng cách:

♦ Kiểm tra terminal của điều khiển, nếu lỏng dây thì siết lại hoặc xem dây điều khiển cho lệnh chạy biến tần.

♦ Kiểm tra và xem bảng mã lỗi để tìm cách khắc phục.

♦ Cách đơn giản nhất đó là bạn liên hệ với nhầ cung cấp biến tần để được hỗ trợ.

Biến tần Mitsubishi có gắn motor chạy rất nóng

♦ Nguyên nhân:

+ Cài đặt thông số motor không đúng.

+ Đấu dây cho motor không đúng.

+ Tần số chạy motor quá thấp (khoảng dưới 30 Hz).

♦ Cách khắc phục:

+ Kiểm tra kỹ thông số của motor ở nhãn đồng thời cài đặt lại cho chính xác.

+ Kiểm tra mức độ chính xác phần đấu dây motor và phần điện áp biến tần được cấp cho motor.

+ Kiểm tra và tăng tỷ số truyền cơ khí hoặc tần số chạy của motor.

Nếu đèn RUN vẫn còn sáng mà biến tần hoạt động không ổn định thì có thể do các nguyên nhân sau:

♦ Tốc độ chạy biến tần giảm về 0.

♦ Phần board điều khiển đã bị lỗi hoặc kiểm tra phần motor, rất có thể nó bị kẹt cơ khí.

+ UVT: Undervoltage protection (Bảo vệ thấp áp).

Sửa chữa biến tần Mitsubishi LU: Low Voltage (Biến tần Mitsubishi bị lỗi điện áp thấp).

• OL: Over Load (Biến tần Mitsubishi bị lỗi quá tải).

• oL :Bảo vệ chết máy (quá điện áp).

• EF: External Fault (Biến tần Mitsubishi bị lỗi mở rộng).

• GF: (Biến tần Mitsubishi bị lỗi chập mass) .

• CE: Communication Error(Biến tần Mitsubishi bị lỗi giao tiếp).

• PE: Parameter error (Biến tần Mitsubishi bị cài đặt lỗi).

• E6, E7: CPU error (Biến tần Mitsubishi bị lỗi CPU) .

• FN: Fan Fault (Biến tần Mitsubishi bị lỗi quạt).

• HOLD Khóa panen vận hành.

• LOCD Đã khóa mật khẩu.

• RB Cảnh báo sớm hãm tái tạo.

• TH Cảnh báo sớm chức năng rơle nhiệt.

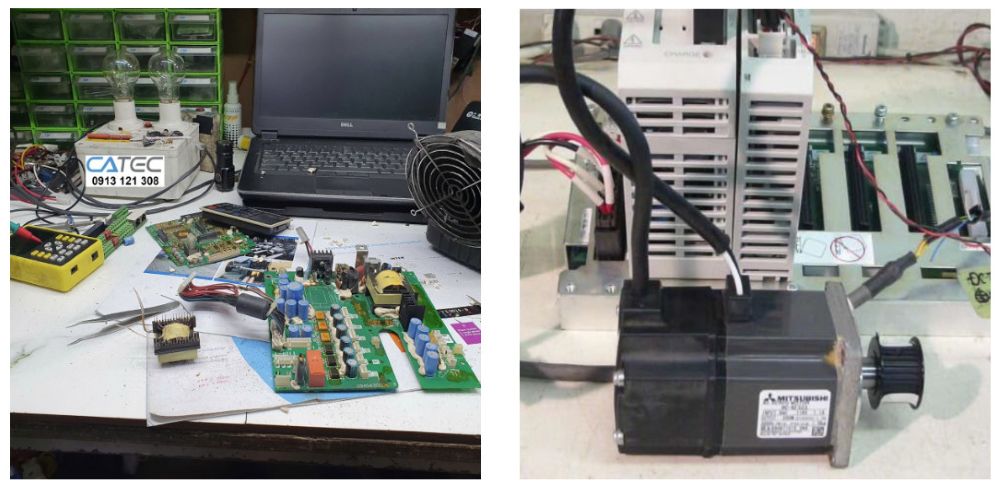

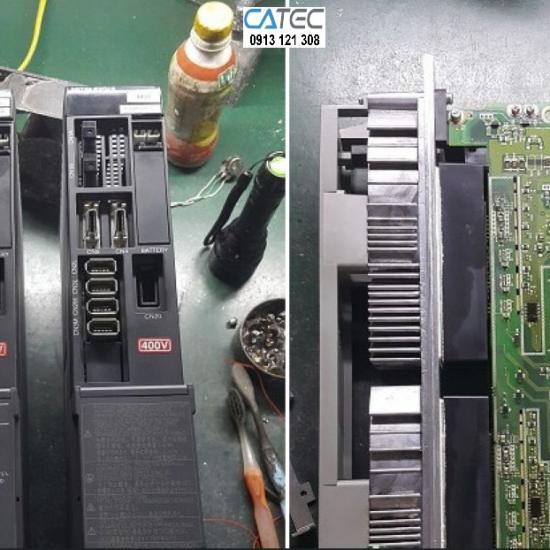

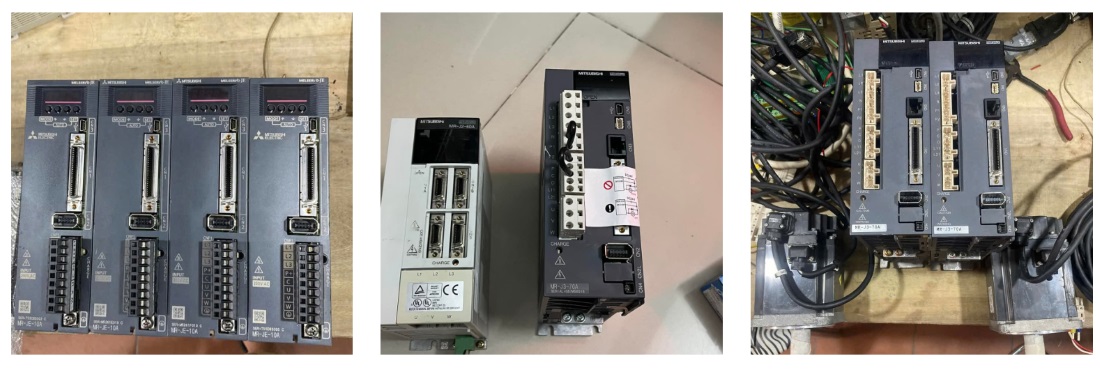

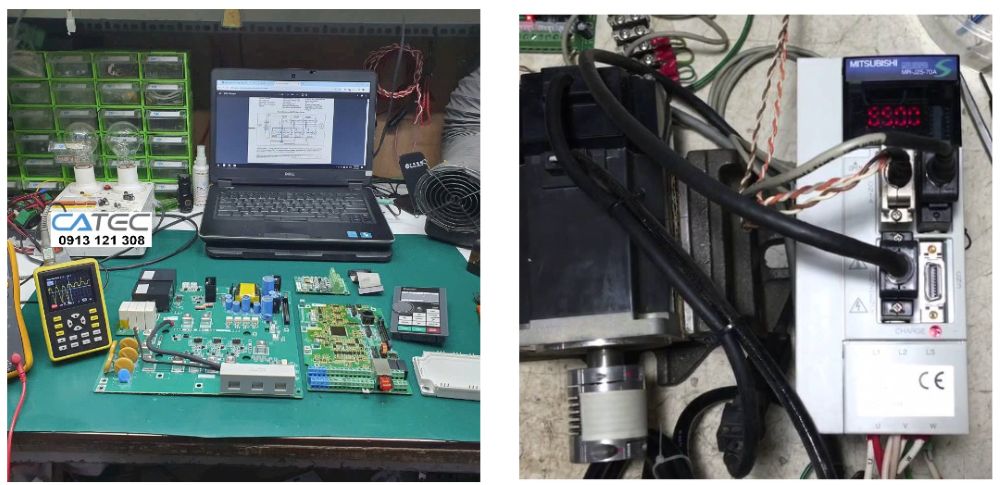

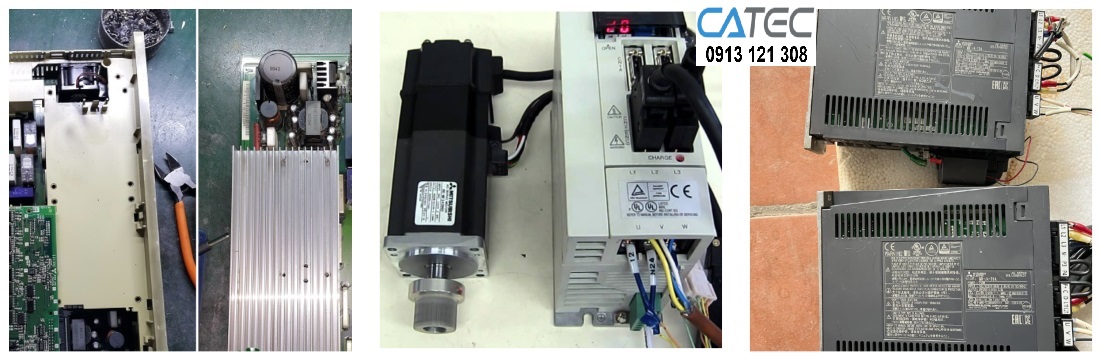

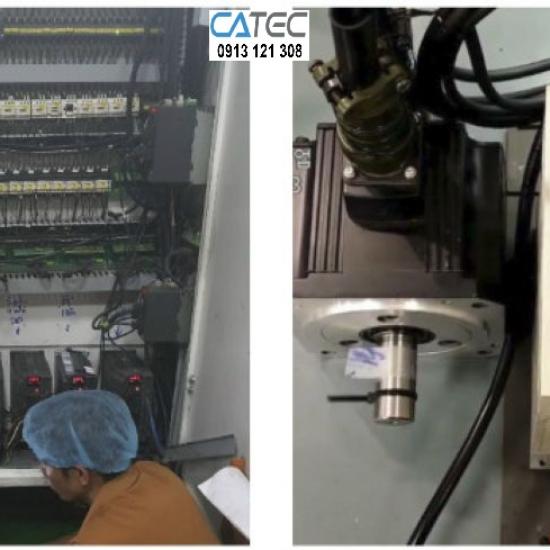

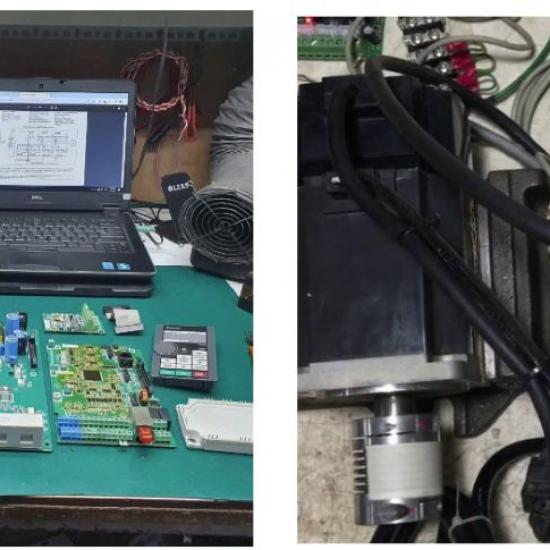

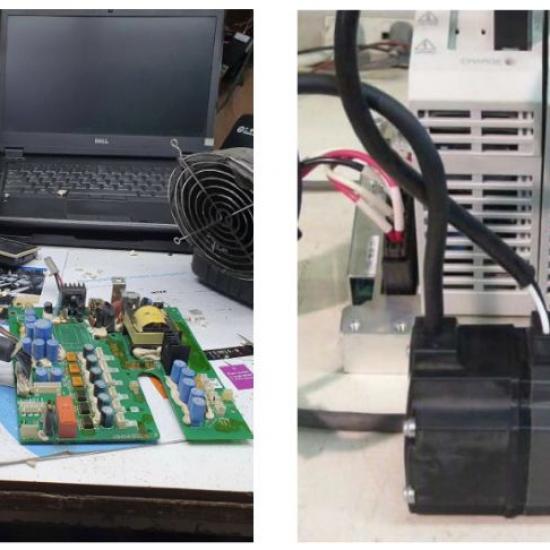

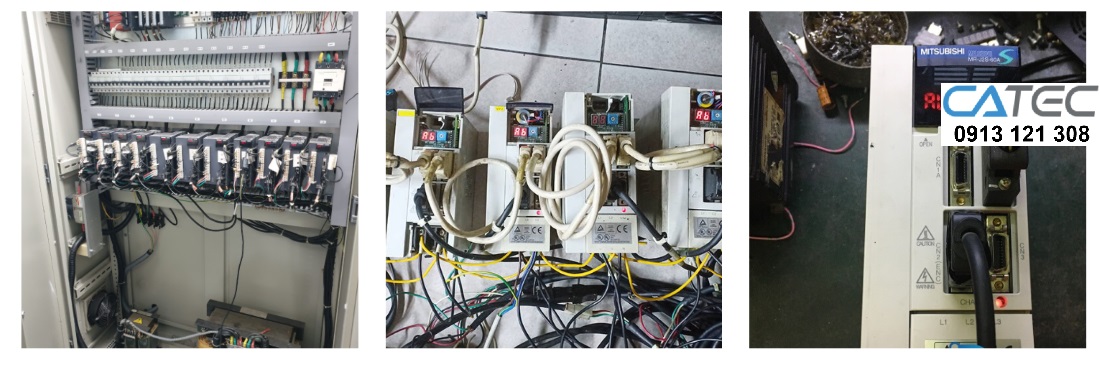

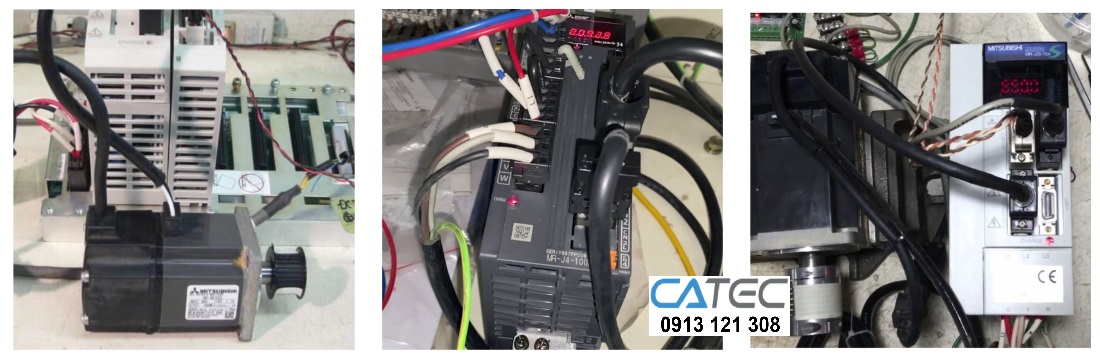

Dưới đây là một số hình ảnh servo các hãng Delta, Mitsubishi, Omron, INVT, Fanuc, Xinje, Panasonic, Beckhoff, Teco, Yaskawa, Schneider đang trong quá trình được sửa chữa tại CATECAutomation

Catec chuyên xử lý lỗi servo Yaskawa Sigma II, Sigma III (SGDS), Sigma V (SGDV, SGMJV, SGMAV …), Sigma VII (SGD7S, SGM7A, SGM7J, SGM7P, SGM7G…) các lỗi như : Lỗi A.02, Lỗi A.03, Lỗi A.03, Lỗi A.10, Lỗi A.30, Lỗi A.40

Catec chuyên xử lý lỗi servo Omron các dòng G, G5, 1S, W, R88D-KP01H, R88D-KP02H, R88D-KP04H, R88D-KP08H, R88D-KP15H, R88D-KP20H, R88D-KP30H, R88D-KP50H: Lỗi AL-OC1, Lỗi AL-OC2,Lỗi AL-OS, Lỗi AL-LUC, Lỗi AL-Hu, Lỗi AL-Et1, Lỗi AL-Et2

Catec chuyên xử lý lỗi Servo panasonic các dòng MAHDT, MBDHT, MCDHT, MDDHT, MEDHT, MFDHT, MGDHT báo lỗi ERR11, ERR12, ERR14, ERR15, ERR16, ERR18, ERR21, ERR22,ERR2

Catec chuyên xử lý lỗi Servo INVT các dòng D200A series, DA180A series, DA180 Economy series, DA300 Intelligent series, DA200 High Performance series

Catec chuyên xử lý lỗi Servo Fuji các dòng FALDIC-W, Digital ES, FALDIC-β, FALDIC-α, ALPHA5, ALPHA5 Smart, ALPHA7 báo các lỗi như : Servo Fuji Lỗi AL-OC1, Servo Fuji Lỗi AL-0C2, Servo Fuji Lỗi AL-OS, Servo Fuji Lỗi AL-Luc, Servo Fuji Lỗi AL-Hu

Catec chuyên xử lý lỗi Servo Siemens các dòng SINAMICS S210, SINAMICS V90, SINAMICS S110, SINAMICS S120

Catec chuyên xử lý lỗi Servo Mitsubishi các dòng MR-J2S series, MR-J2 series, MR-J3 series, MR-J4 series, MR-C series, MR-E series, MR-JN series báo lỗi báo lỗi AL.11, AL.12 AL.13, AL.15 ,AL.16,AL.17,AL.20, AL.21,AL.24,AL.25 AL.30,AL.31

Catec chuyên xử lý lỗi Servo Delta các dòng ASD-B2, ASD-AB, ASD-A2, ASD-B3, ASD-A+…báo các lỗi như : Servo Delta lỗi AL001, Servo Delta lỗi AL001, Servo Delta lỗi AL002,Servo Delta lỗi AL003,AL004,Servo Delta lỗi AL005,AL006,Servo Delta lỗi AL007,Servo Delta lỗi AL008,Servo Delta lỗi AL009, Servo Delta lỗi AL010,Servo Delta lỗi AL011,AL012,AL013,Servo Delta lỗi AL014,Servo Delta lỗi AL015, Servo Delta lỗi AL016, Servo Delta lỗi AL017, Servo Delta lỗi AL018,Servo Delta lỗi AL019,AL010,Servo Delta lỗi AL020,AL021,Servo Delta lỗi AL022

Catec chuyên xử lý lỗi servo TECO các dòng JSDES, JSDZ, JSDA, JSDE, JSDA+, JSDE+, JSDG2, JSDG2S



Những hư hỏng thường gặp ở servo các hãng mà kinh nghiệm chúng tôi từng sửa thành công

• Sửa bộ điều khiển Driver servo nổ do chạm chập ngõ vào, hư IGBT, hư chỉnh lưu, lỗi quá áp, lỗi thấp áp, lỗi quá nhiệt, lỗi quá tốc...báo lỗi quá dòng, lỗi quá tải, lỗi encoder, lỗi EF-PROM không được đặt lại sau khi phiên bản phần mềm được nâng cấp
• Bộ điều khiển driver servo báo lỗi điện áp thấp, lỗi giới hạn chiều quay ngược, giới hạn chiều quay thuận, sửa servo báo lỗi do đứt cáp nối với motor servo (cáp nguồn, cáp encoder, cáp tín hiệu), hư board điều khiển, hư chỉnh lưu, hư board nguồn, hư board lái, góc kích, lỗi lên toàn số 8888 trên bàn phím, bị hư hồi tiếp, lỗi mất tín hiệu với PLC, lỗi 1 gạch, lỗi mất nguồn, không lên nguồn, bị ngắn mạch, bị mất pha đầu ra, bị mất cân bằng pha
• Sửa bộ điều khiển driver servo lỗi nhảy CB, MCCB cấp nguồn cho Drive, lỗi không nhấn được, lỗi không thể cài đặt cho Drive, lỗi chưa setting đúng thông số
• Sửa motor servo bị bể thắng, kẹt thắng, quá tải, sửa motor servo hư encoder, hư bạc đạn, hư cuộn dây, kẹt rotor, gạy cốt, cạ cốt, rung cốt, lỗi do nhiệt độ động cơ vượt quá nhiệt độ cho phép, tín hiệu encoder output vượt quá dung sai của phần cứng, cháy cuộn dây motor, chạm vỏ motor, sửa motor servo lỗi mất vị trí encoder với trục động cơ, motor giật mạnh rồi báo lỗi
• Sửa động cơ servo bị giật mạnh rồi báo lỗi OL, OC, OV trên driver servo

Các cam kết từ Catec

✅ Dịch vụ Sửa chữa servo uy tín nhất tại TP HCM

✅ Phí sửa chữa cạnh tranh

✅ Linh kiện thay thế luôn có sẵn, nhập khẩu chính hãng

✅ Chi phí sửa chữa không cao hơn 30% so với chi phí thiết mua mới

✅ Backup lại nguyên dữ liệu Parameter servo, đảm bảo không bị mất thông số sau khi sửa

✅ Quy trình sửa chữa chuyên nghiệp. Sửa chữa nhanh chóng mọi lỗi thông dụng của thiết bị

✅ Bảo hành uy tín 06 tháng

✅ Sửa nhanh, lấy gấp trong ngày tránh thời gian dừng máy

✅ Hỗ trợ kỹ thuật 24/7, Cả ngày nghỉ lễ tết

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa servo tại Thành Phố Hồ Chí Minh

Nếu quý khách hàng đang gặp sự cố với các dòng servo hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308
• Email: catec.tech@gmail.com
• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM
• Khu vực: Nhận & giao hàng Toàn Quốc
